Toyota Tundra (2015 year). Manual - part 2490

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XDN00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

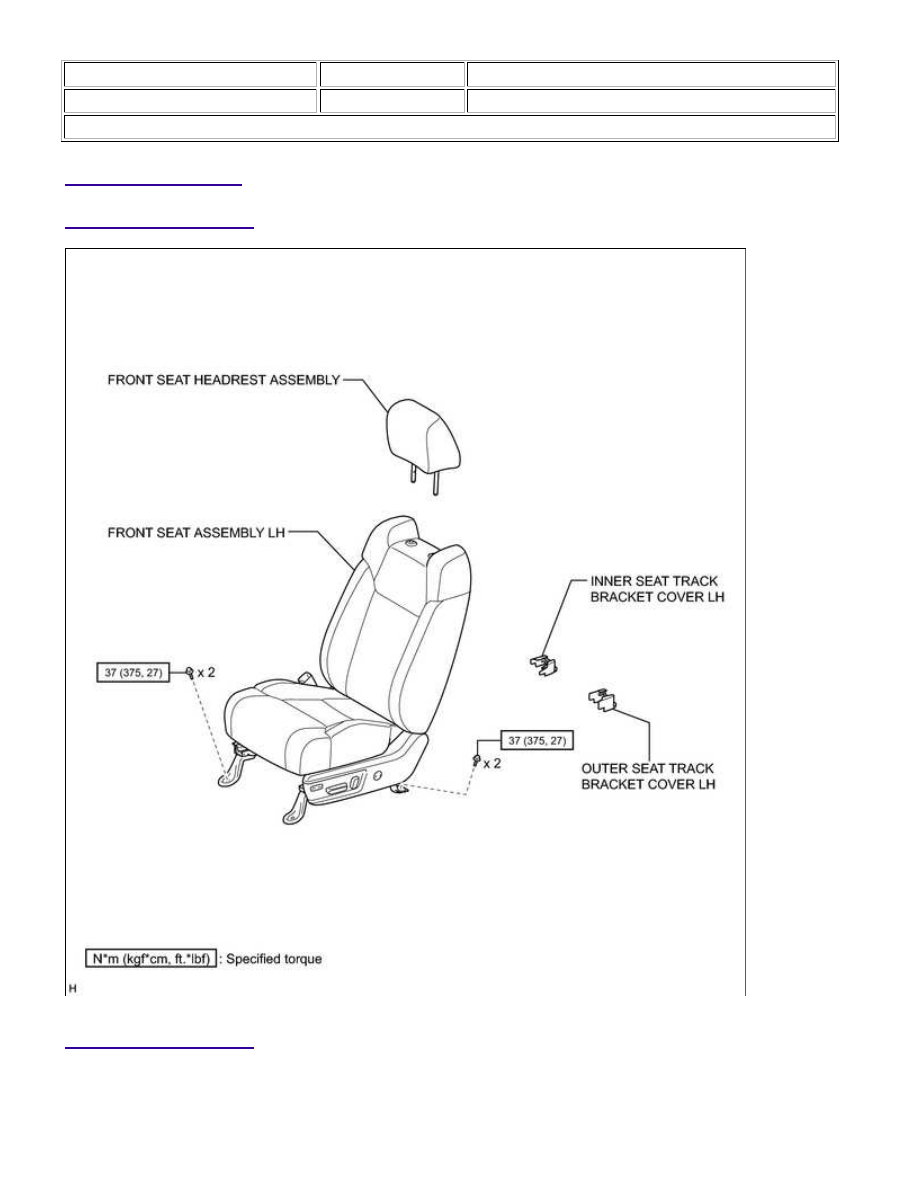

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FRONT SEAT ASSEMBLY LH

(a) Place the front seat assembly LH in the cabin.

NOTICE:

Be careful not to damage the vehicle body.

*1

Front Seat Airbag Assembly LH Connector

(c) Connect the 2 connectors and attach the wire harness clamp under the seat.

(f) Operate the seat track adjusting handle to move the seat to the rearmost position.

(g) Tighten the 2 bolts.

Torque:

37 N·m {375 kgf·cm, 27ft·lbf}

(h) Operate the seat track adjusting handle to move the seat to the foremost position.

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): INSTALLATION; ...

(i) Tighten the 2 bolts.

Torque:

37 N·m {375 kgf·cm, 27ft·lbf}

mounting bolts to adjust the adjuster position.

2. INSTALL INNER SEAT TRACK BRACKET COVER LH

(a) Attach the clip to install the inner seat track bracket cover LH.

3. INSTALL OUTER SEAT TRACK BRACKET COVER LH

(a) Attach the clip to install the outer seat track bracket cover LH.

4. INSTALL FRONT SEAT HEADREST ASSEMBLY

(a) Install the front seat headrest assembly.

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

6. CHECK SRS WARNING LIGHT

7. INSPECT SEAT HEATER SYSTEM (w/ Seat Heater System)

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): INSTALLATION; ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002XDY00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Power Seat): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

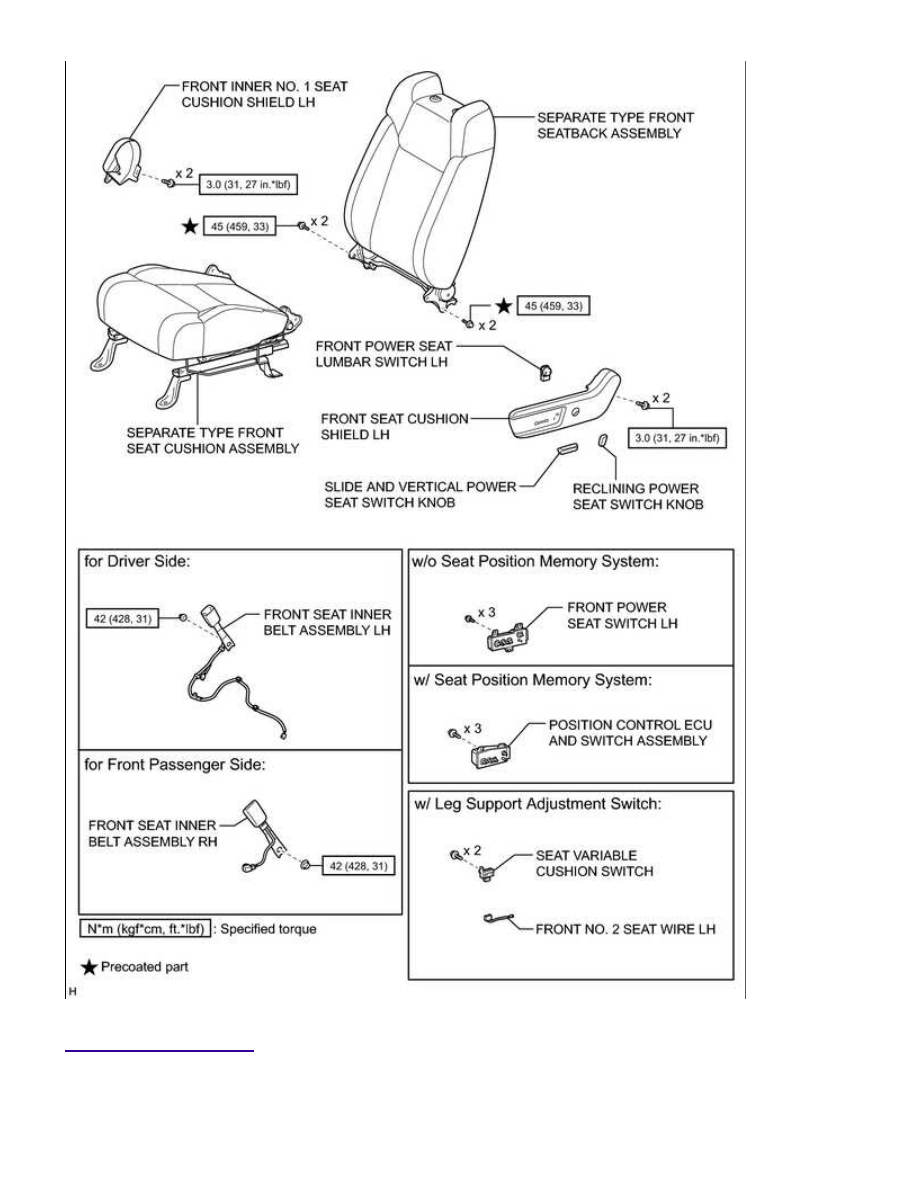

COMPONENTS

ILLUSTRATION

ILLUSTRATION

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): COMPONENTS; 2...

ILLUSTRATION

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): COMPONENTS; 2...
