front seat cushion spring assembly.

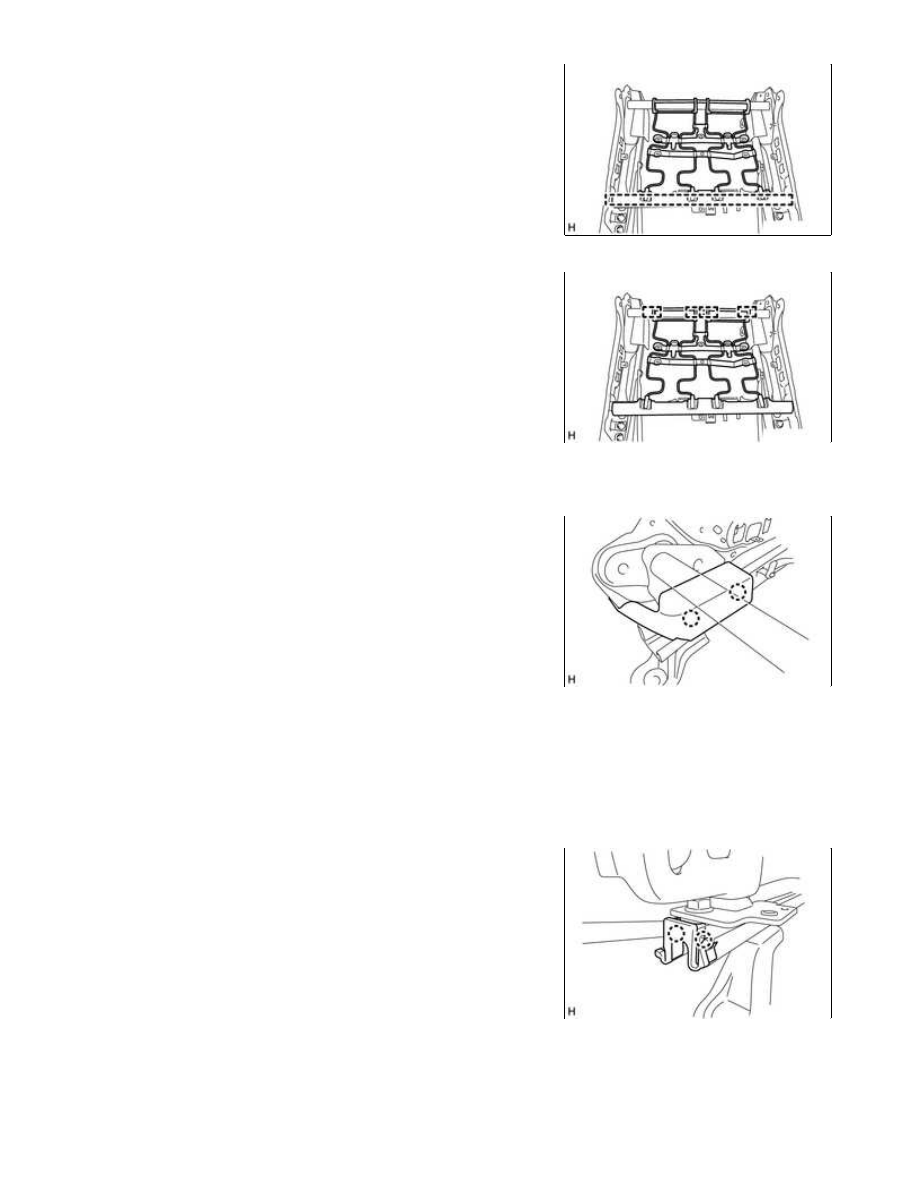

22. REMOVE FRONT LOWER SEAT CUSHION SHIELD LH

(a) Detach the 2 claws to remove the front lower seat cushion shield

LH.

23. REMOVE FRONT LOWER SEAT CUSHION SHIELD RH

HINT:

Use the same procedure described for the LH side.

24. REMOVE UPPER SEAT TRACK COVER

(a) Detach the 2 claws to remove the upper seat track cover.

HINT:

Use the same procedure for all upper seat track covers.

25. REMOVE UPPER NO. 4 SEAT TRACK COVER

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): DISASSEMBLY; ...

(a) Detach the 2 claws to remove the upper No. 4 seat track cover.

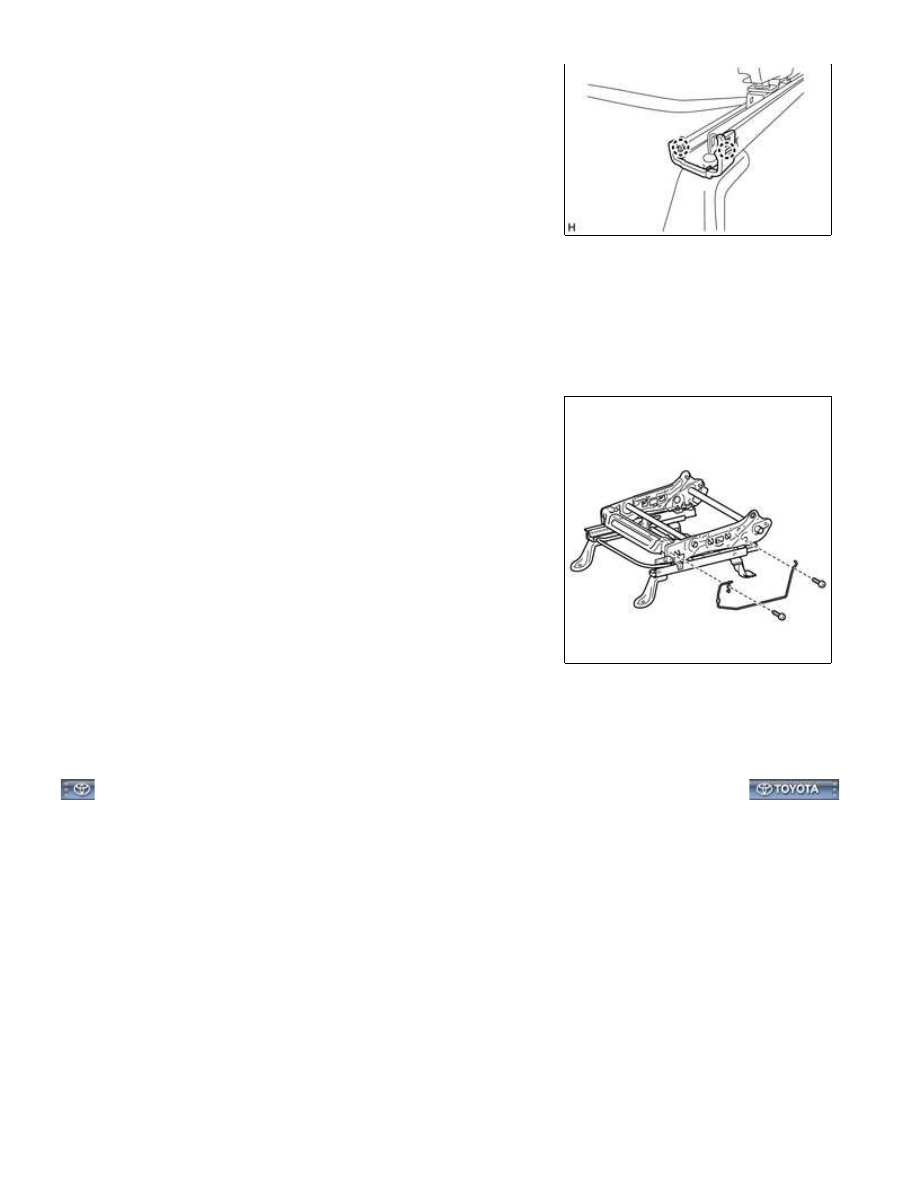

26. REMOVE UPPER NO. 3 SEAT TRACK COVER

HINT:

Use the same procedure described for the upper No. 4 seat track cover.

27. REMOVE FRONT SEAT CUSHION SHIELD WIRE LH

(a) Remove the 2 screws and front seat cushion shield wire LH.

28. REMOVE FRONT SEAT CUSHION SHIELD WIRE RH (for Front Passenger Side)

HINT:

Use the same procedure described for the LH side.

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): DISASSEMBLY; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XDR00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the seat frame and adjuster may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FRONT SEAT CUSHION SHIELD WIRE LH

(a) Install the front seat cushion shield wire LH with the 2 screws.

Torque:

3.0 N·m {31 kgf·cm, 27in·lbf}

2. INSTALL FRONT SEAT CUSHION SHIELD WIRE RH (for Front Passenger Side)

HINT:

Use the same procedure described for the LH side.

Torque:

3.0 N·m {31 kgf·cm, 27in·lbf}

3. INSTALL UPPER NO. 4 SEAT TRACK COVER

(a) Attach the 2 claws to install the upper No. 4 seat track cover.

4. INSTALL UPPER NO. 3 SEAT TRACK COVER

HINT:

Use the same procedure described for the upper No. 4 seat track cover.

5. INSTALL UPPER SEAT TRACK COVER

(a) Attach the 2 claws to install the upper seat track cover.

HINT:

Use the same procedure for all upper seat track covers.

6. INSTALL FRONT LOWER SEAT CUSHION SHIELD LH

(a) Attach the 2 claws to install the front lower seat cushion shield LH.

7. INSTALL FRONT LOWER SEAT CUSHION SHIELD RH

HINT:

Use the same procedure described for the LH side.

8. INSTALL SEPARATE TYPE FRONT SEAT CUSHION SPRING ASSEMBLY

9. INSTALL FRONT SEAT CUSHION WIRE RH (for Front Passenger Side)

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): REASSEMBLY; 2...

(a) Attach the connector clamp and 5 wire harness clamps to install

the front seat cushion wire RH.

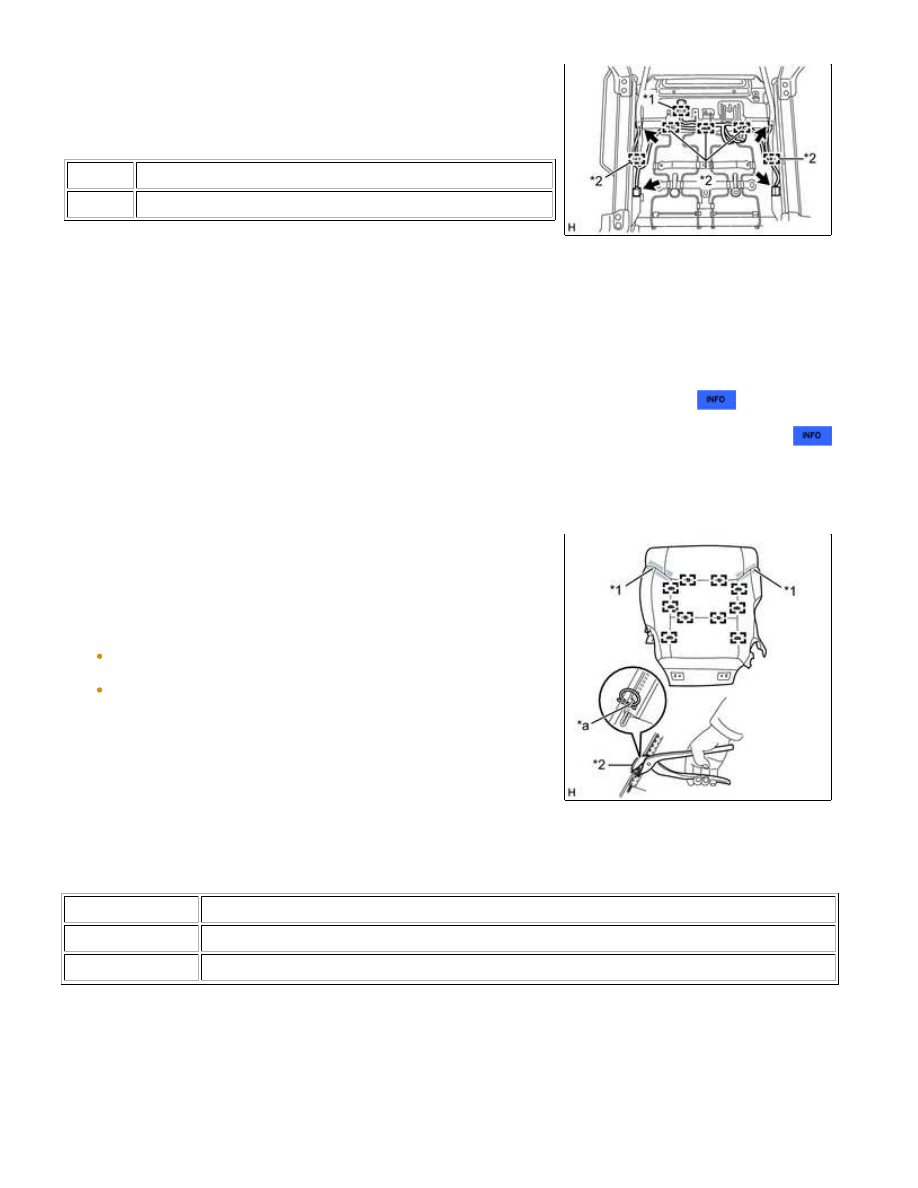

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

(b) Connect the 4 connectors.

10. INSTALL SEAT HEATER CONTROL SUB-ASSEMBLY RH (w/ Seat Heater System)

(a) Attach the clamp to install the seat heater control sub-assembly RH.

(b) Connect the connector.

11. INSTALL OCCUPANT CLASSIFICATION ECU (for Front Passenger Side)

12. INSTALL FRONT SEAT CUSHION HEATER ASSEMBLY RH (w/ Seat Heater System)

13. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER

(a) Set the separate type front seat cushion cover in place.

(b) Using hog ring pliers, install the separate type front seat cushion

cover to the separate type front seat cushion pad with 10 new

hog rings as shown in the illustration.

NOTICE:

Be careful not to damage the separate type front seat cushion
cover.
Be sure to securely install the hog rings as shown in the
illustration while preventing wrinkles from forming on the
separate type front seat cushion cover.

HINT:

Install the hog rings at the cutouts if they are there.

(c) Attach the 2 fasteners.

Text in Illustration

*1

Fastener

*2

Hog Ring Pliers

*a

Cutout

14. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER WITH PAD

(a) Attach the 12 hooks to install the separate type front seat cushion cover with pad.
