Title: SEAT: FRONT POWER SEAT LUMBAR SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

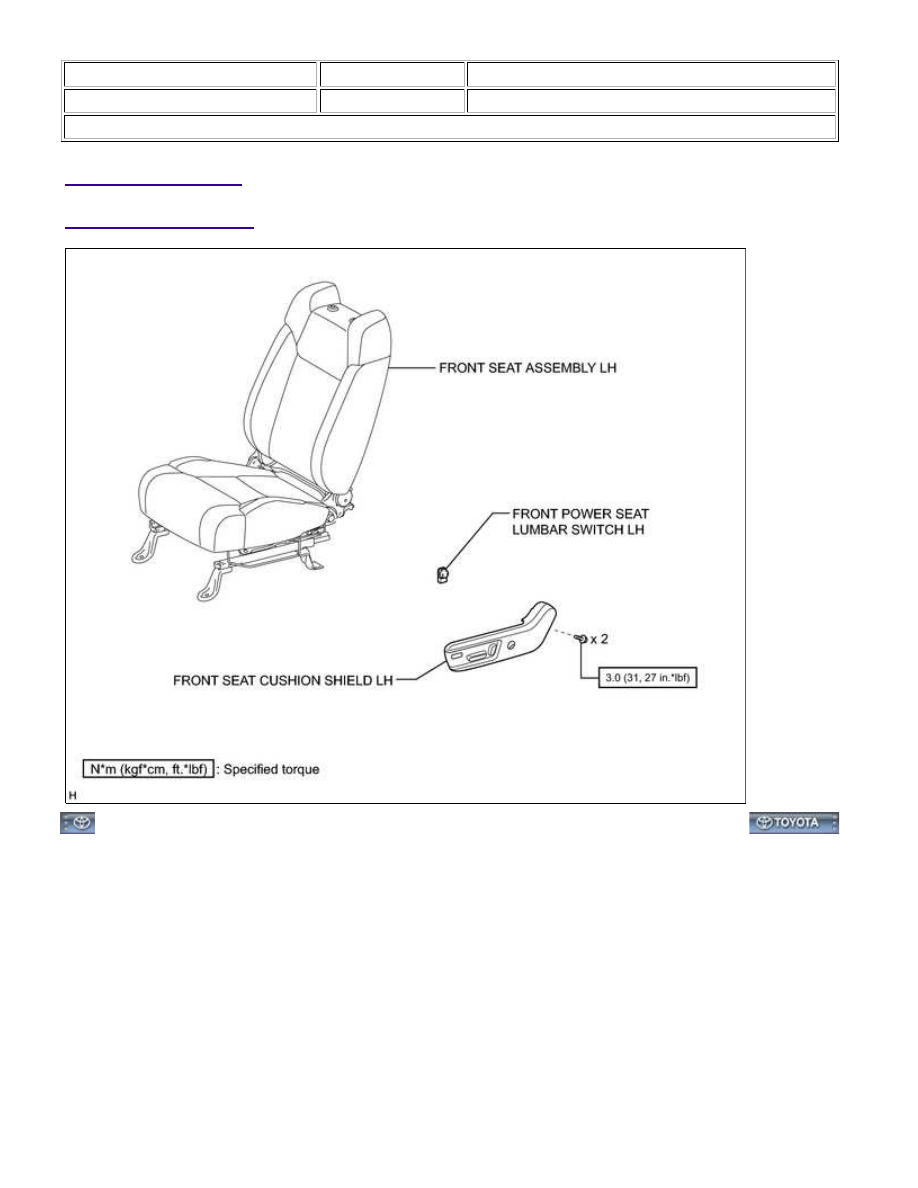

COMPONENTS

ILLUSTRATION

SEAT: FRONT POWER SEAT LUMBAR SWITCH: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE000UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT LUMBAR SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. REMOVE FRONT SEAT ASSEMBLY LH

2. REMOVE FRONT SEAT CUSHION SHIELD LH

3. REMOVE FRONT POWER SEAT LUMBAR SWITCH LH

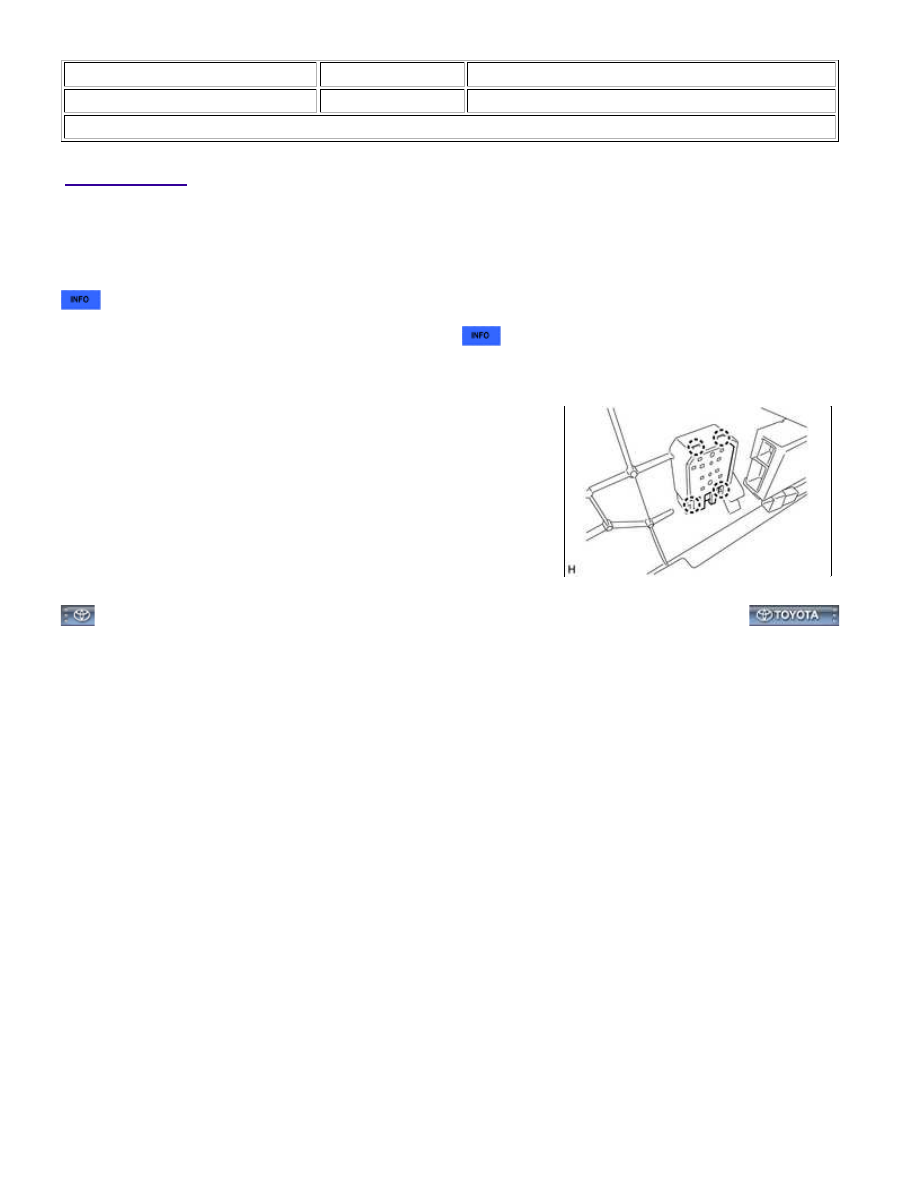

(a) Detach the 4 claws to remove the front power seat lumbar switch

LH.

SEAT: FRONT POWER SEAT LUMBAR SWITCH: REMOVAL; 2015 ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002XES01EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT LUMBAR SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT FRONT POWER SEAT LUMBAR SWITCH LH

below.

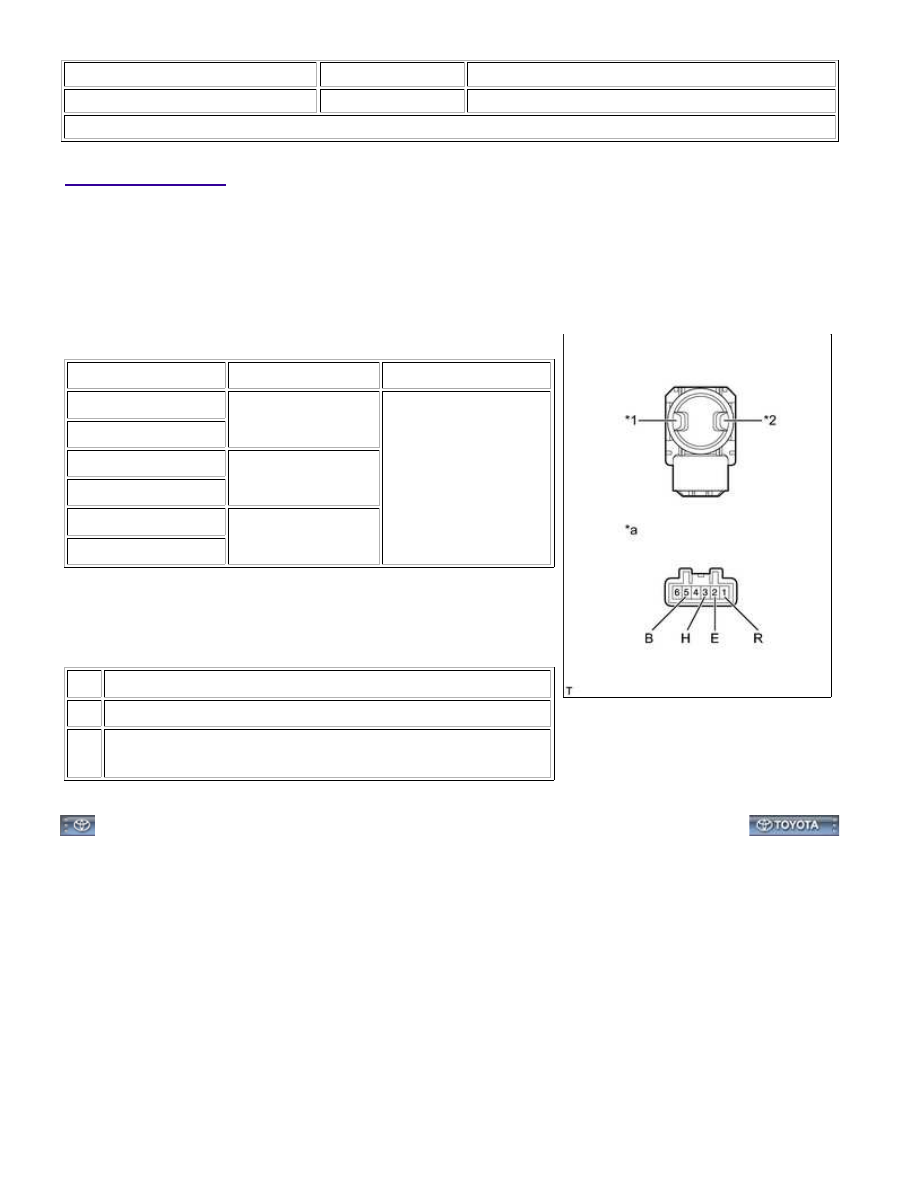

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

3 (H) - 5 (B)

Hold switch on

Below 1 Ω

1 (R) - 2 (E)

2 (E) - 3 (H)

Neutral

1 (R) - 2 (E)

2 (E) - 3 (H)

Release switch on

1 (R) - 5 (B)

If the result is not as specified, replace the front power seat

lumbar switch LH.

Text in Illustration

*1

Hold Switch

*2

Release Switch

*a

Component without wire harness connected

(Front Power Seat Lumbar Switch LH)

SEAT: FRONT POWER SEAT LUMBAR SWITCH: INSPECTION; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE100UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT LUMBAR SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. INSTALL FRONT POWER SEAT LUMBAR SWITCH LH

(a) Attach the 4 claws to install the front power seat lumbar switch LH.

2. INSTALL FRONT SEAT CUSHION SHIELD LH

3. INSTALL FRONT SEAT ASSEMBLY LH

SEAT: FRONT POWER SEAT LUMBAR SWITCH: INSTALLATION; 20...
