Toyota Tundra (2015 year). Manual - part 2471

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000031MH00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): SYSTEM DIAGRAM; 2015 MY Tundra

[08/2014 -        ]

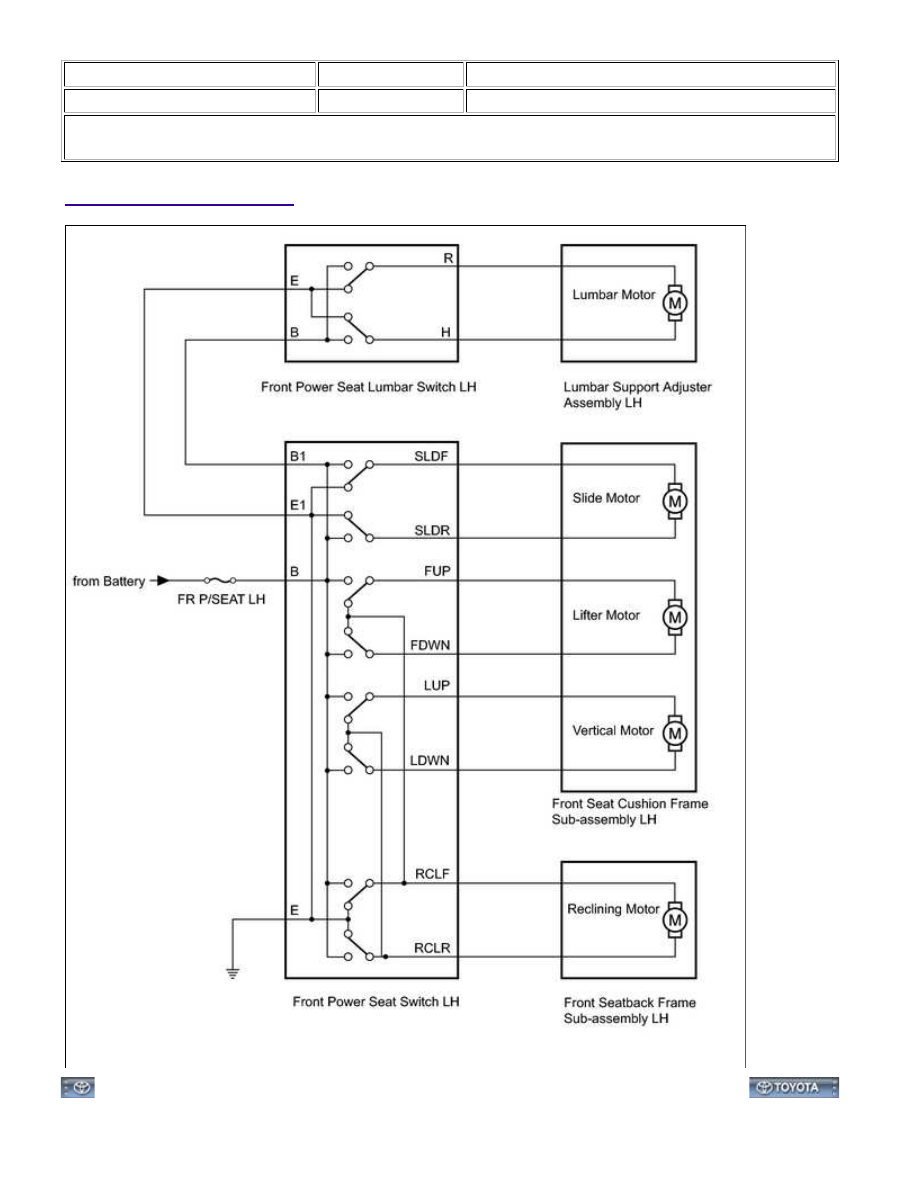

SYSTEM DIAGRAM

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): S...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000031MG00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): OPERATION CHECK; 2015 MY Tundra

[08/2014 -        ]

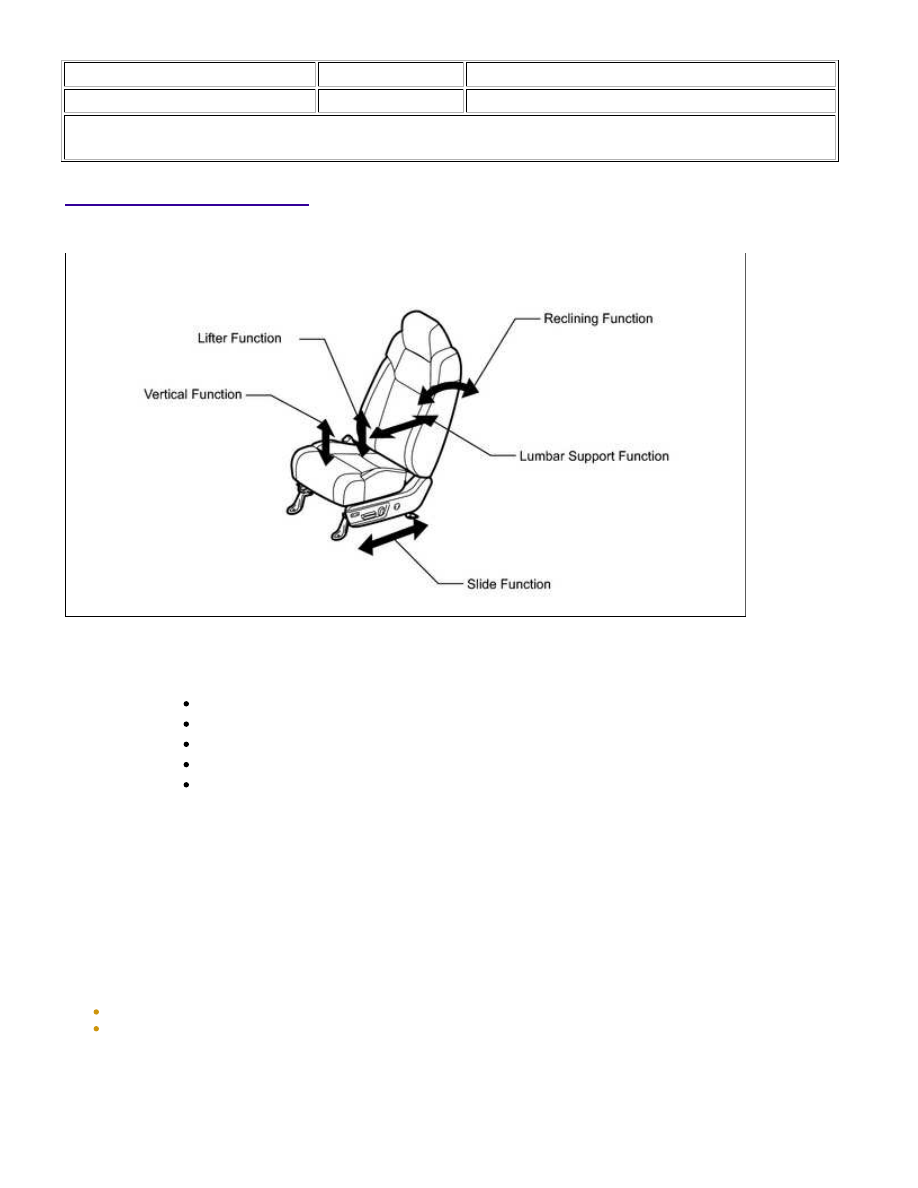

OPERATION CHECK

1. CHECK FRONT POWER SEAT FUNCTION

(a) Check the basic functions.

(1) Operate the power seat switches and check to make sure each seat function works:

Sliding

Front vertical

Lifter

Reclining

Lumbar support

2. CHECK POWER SEAT MOTOR ASSEMBLY (SLIDING, FRONT VERTICAL, LIFTER,

RECLINING AND LUMBAR SUPPORT)

(a) Check the PTC operation inside the power seat motor.

HINT:

The PTC thermistor's resistance increases when the power seat switch is held down even after the power

seat has been moved to the maximum in one direction. If the resistance increases beyond a specified level,
current is cut to prevent a short circuit.

NOTICE:

The inspection should be performed with the seat installed in the vehicle.
Perform the 4 steps below for each power seat function.

(1) Choose a power seat function. Operate the power seat switch and move the seat as much as possible in

one direction. Keep the seat in that position for approximately 60 seconds.

(2) Operate the power seat switch again and continue to try to move the seat in the same direction as in

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): O...

Standard:

4 to 90 seconds

(3) After current has been cut, release the power seat switch and wait for approximately 60 seconds.

(4) Operate the same power seat switch and move the seat in the opposite direction. Check that the motor

operates.

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): O...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM0000031MF00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): PROBLEM SYMPTOMS TABLE; 2015 MY

Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

SYMPTOM

SUSPECTED AREA

SEE

PAGE

All functions do not operate

FR P/SEAT LH fuse

-

Harness or connector

-

Front power seat lumbar switch LH

Front power seat switch LH

Only slide operation function does not operate

Only slide operation function does not operate

-

Front power seat switch LH

Front seat cushion frame sub-assembly LH (slide

motor)

Only Vertical operation function does not

operate

Harness or connector

-

Front power seat switch LH

Front seat cushion frame sub-assembly LH (vertical

motor)

Only Lifter operation function does not

operate

Harness or connector

-

Front power seat switch LH

Front seat cushion frame sub-assembly LH (vertical

motor)

Only reclining operation function does not

operate

Harness or connector

-

Front power seat switch LH

Front seatback frame sub-assembly LH (reclining

motor)

Only lumbar operation function does not

operate

Harness or connector

-

Front power seat lumbar switch LH

Front power seat switch LH

Lumbar support adjuster assembly LH (lumbar motor)

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): P...
