OK

NEXT

4.

READ VALUE USING TECHSTREAM (DRIVER SEAT BUCKLE SW)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Driver Seat / Data List.

(e) Read the Data List according to the display on the Techstream.

Driver Seat

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Driver Seat Buckle

SW

ON: Tongue plate is engaged

OFF: Tongue plate is not

engaged

-

OK:

"ON" and "OFF" appears on the screen.

NG

GO TO STEP 7

5.

REPLACE POSITION CONTROL ECU AND SWITCH ASSEMBLY

(a) Temporarily replace the position control ECU and switch assembly with a new or normally

functioning one



.

6.

CHECK POWER SEAT POWER EASY ACCESS SYSTEM

(a) Check that the power seat easy access system operates normally when engaging and disengaging

.

OK:

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Pow...

OK

Power seat power easy access system is normal.

NG

REPLACE MAIN BODY ECU (DRIVER SIDE

JUNCTION BLOCK ASSEMBLY)

OK

END (POSITION CONTROL ECU AND SWITCH

ASSEMBLY WAS DEFECTIVE)

7.

INSPECT FRONT SEAT INNER BELT ASSEMBLY LH

(a) Remove the front seat inner belt assembly LH



.

(b) Inspect the front seat inner belt assembly LH



.

NG

REPLACE FRONT SEAT INNER BELT ASSEMBLY LH

8.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT INNER BELT ASSEMBLY LH)

(a) Disconnect the Z10 position control ECU and switch assembly connector.

(b) Disconnect the P7 front seat inner belt assembly LH connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-10 (DBCL) - P7-5 (RDC)

Always

Below 1 Ω

Z10-1 (SGND) - P7-6 (E)

Always

Below 1 Ω

Z10-10 (DBCL) or P7-5 (RDC) - Body ground

Always

10 kΩ or higher

Z10-1 (SGND) or P7-6 (E) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Pow...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM0000031ME00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): PARTS LOCATION; 2015 MY Tundra

[08/2014 -        ]

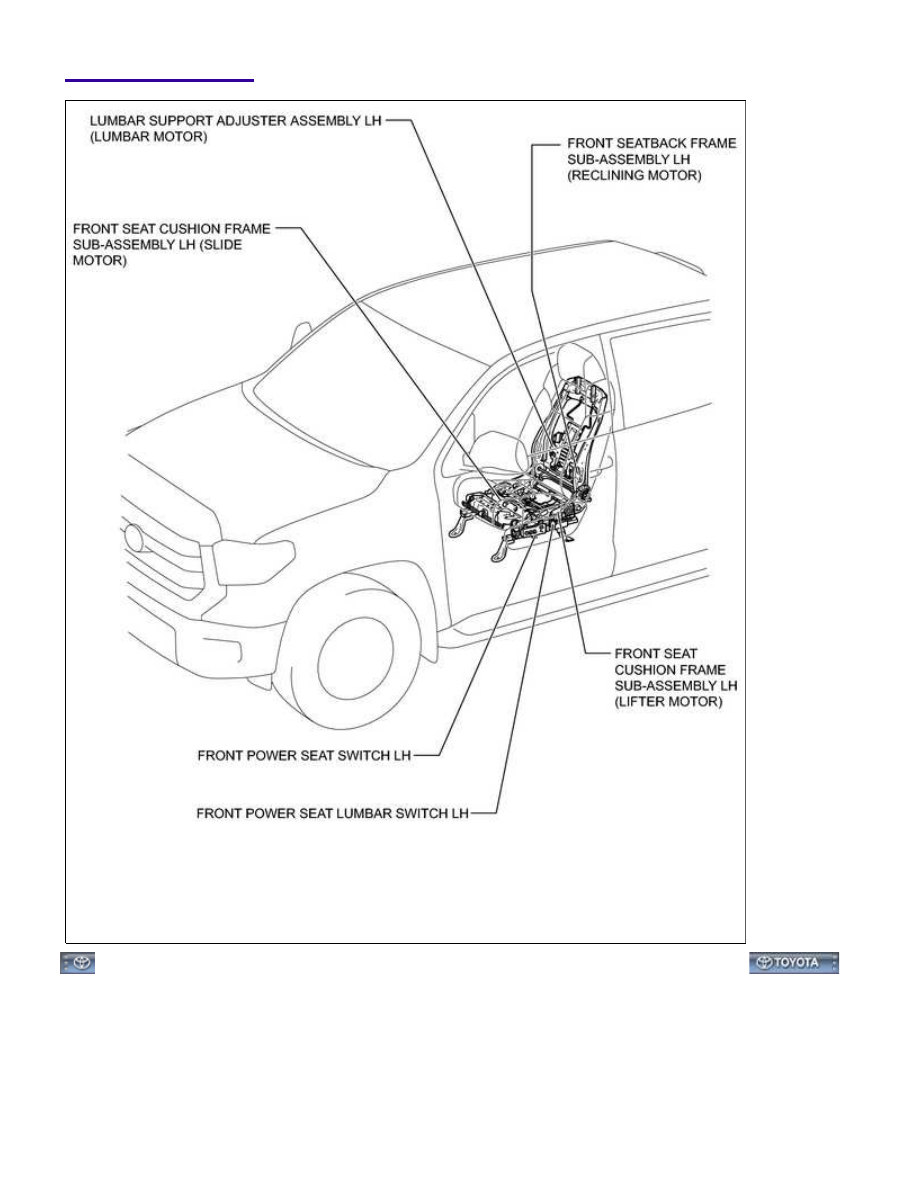

PARTS LOCATION

ILLUSTRATION

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): P...

ILLUSTRATION

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/o Memory): P...
