6.6 C

Doc ID: RM000003VVT02TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B2658; Short in Sensor with Motor Power

Supply Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B2658

Short in Sensor with Motor Power Supply Circuit

DESCRIPTION

This DTC is stored when a power seat motor operates (a position control sensor is being supplied with power) and

the power supply voltage does not rise to the specified value.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2658

A problem with the voltage supplied to the position

control sensor.

Position control ECU and switch

assembly

Front seat cushion frame

sub-assembly LH

Front seatback frame sub-assembly

LH

Harness or connector

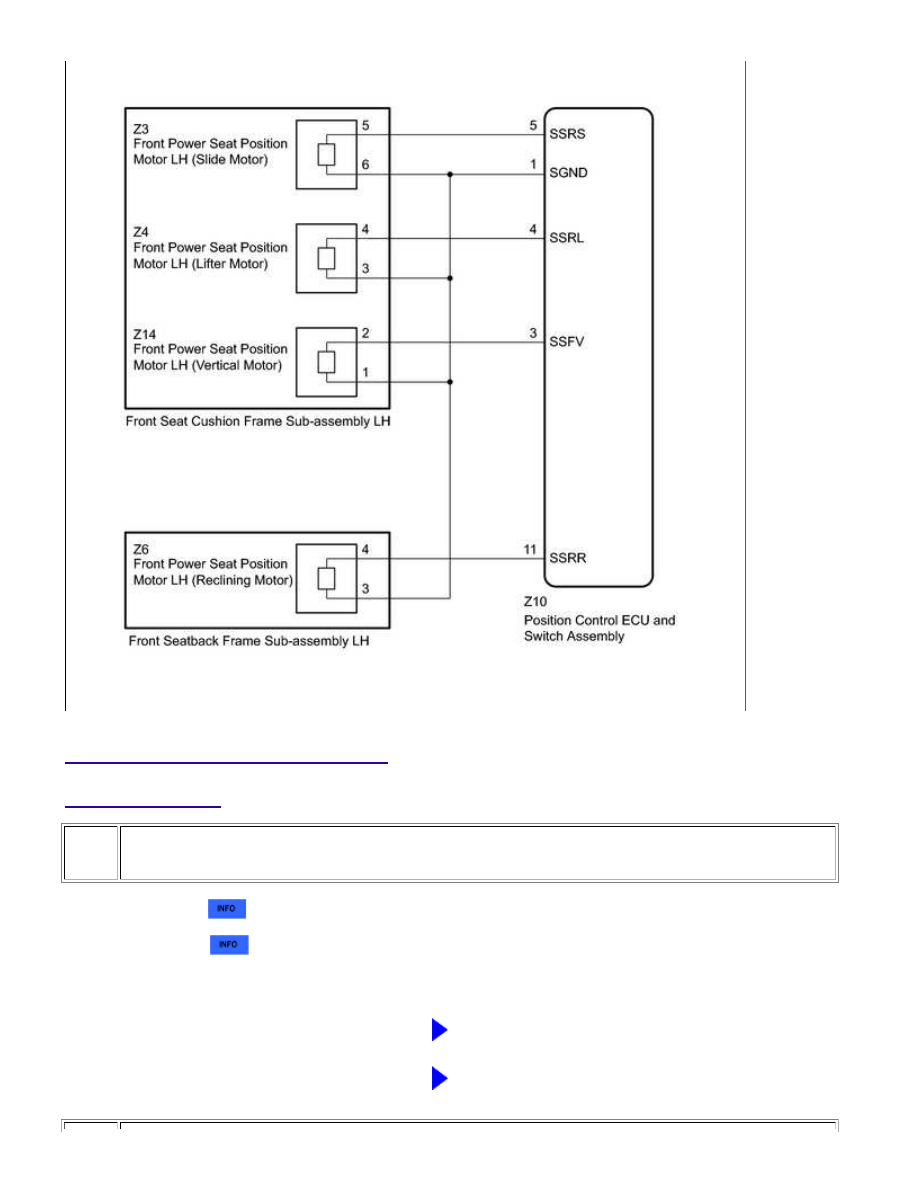

WIRING DIAGRAM

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

OK:

DTC B2658 is not output.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

2.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH)

(a) Disconnect the Z10 position control ECU and switch assembly connector.

(b) Disconnect the Z3 front seat cushion frame sub-assembly LH (slide motor) connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-5 (SSRS) - Z3-5

Always

Below 1 Ω

Z10-1 (SGND) - Z3-6

Always

Below 1 Ω

Z10-5 (SSRS) - Z10-1 (SGND)

Always

10 kΩ or higher

Z10-5 (SSRS) or Z3-5 - Body ground

Always

10 kΩ or higher

Z10-1 (SGND) or Z3-6 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK POSITION CONTROL ECU AND SWITCH ASSEMBLY (SLIDE MOTOR CIRCUIT)

(a) Reconnect the Z10 position control ECU and switch

assembly connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Z3-5 - Z3-6

Sliding switch on

4.8 to 5.1 V

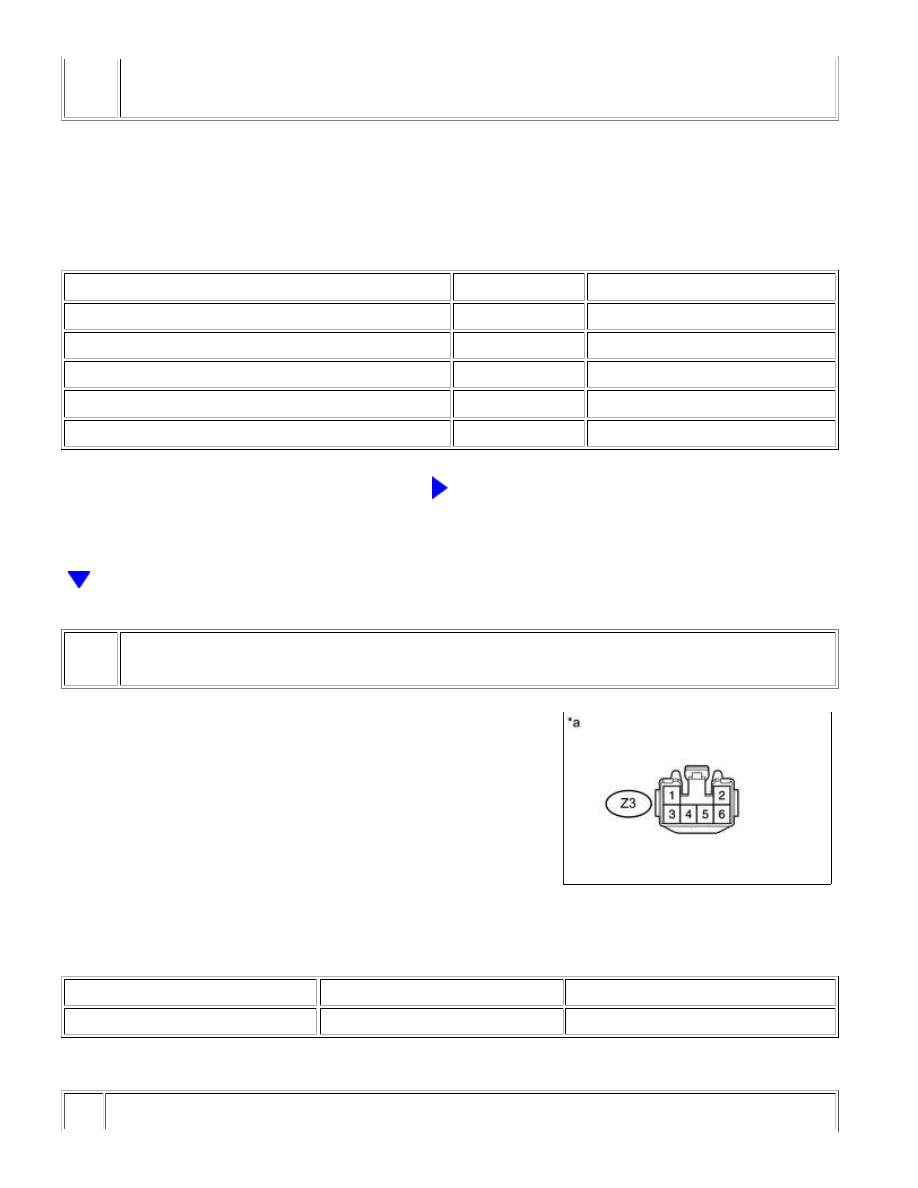

Text in Illustration

*a

OK

OK

(to Front Seat Cushion Frame Sub-assembly LH [Slide Motor])

NG

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

4.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH)

(a) Disconnect the Z10 position control ECU and switch assembly connector.

(b) Disconnect the Z4 front seat cushion frame sub-assembly LH (lifter motor) connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-4 (SSRL) - Z4-4

Always

Below 1 Ω

Z10-1 (SGND) - Z4-3

Always

Below 1 Ω

Z10-4 (SSRL) - Z10-1 (SGND)

Always

10 kΩ or higher

Z10-4 (SSRL) or Z4-4 - Body ground

Always

10 kΩ or higher

Z10-1 (SGND) or Z4-3 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

CHECK POSITION CONTROL ECU AND SWITCH ASSEMBLY (LIFTER MOTOR CIRCUIT)

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...
