6.6 C

Doc ID: RM000003S3L033X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B2653; Lifter Sensor Malfunction; 2015 MY

Tundra [08/2014 -        ]

DTC

B2653

Lifter Sensor Malfunction

DESCRIPTION

When the position control ECU and switch assembly does not receive a sensor signal despite upward or downward

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2653

The upward and downward lock detection position

assembly

Front seat cushion frame sub-assembly

RH (lifter motor)

Harness or connector

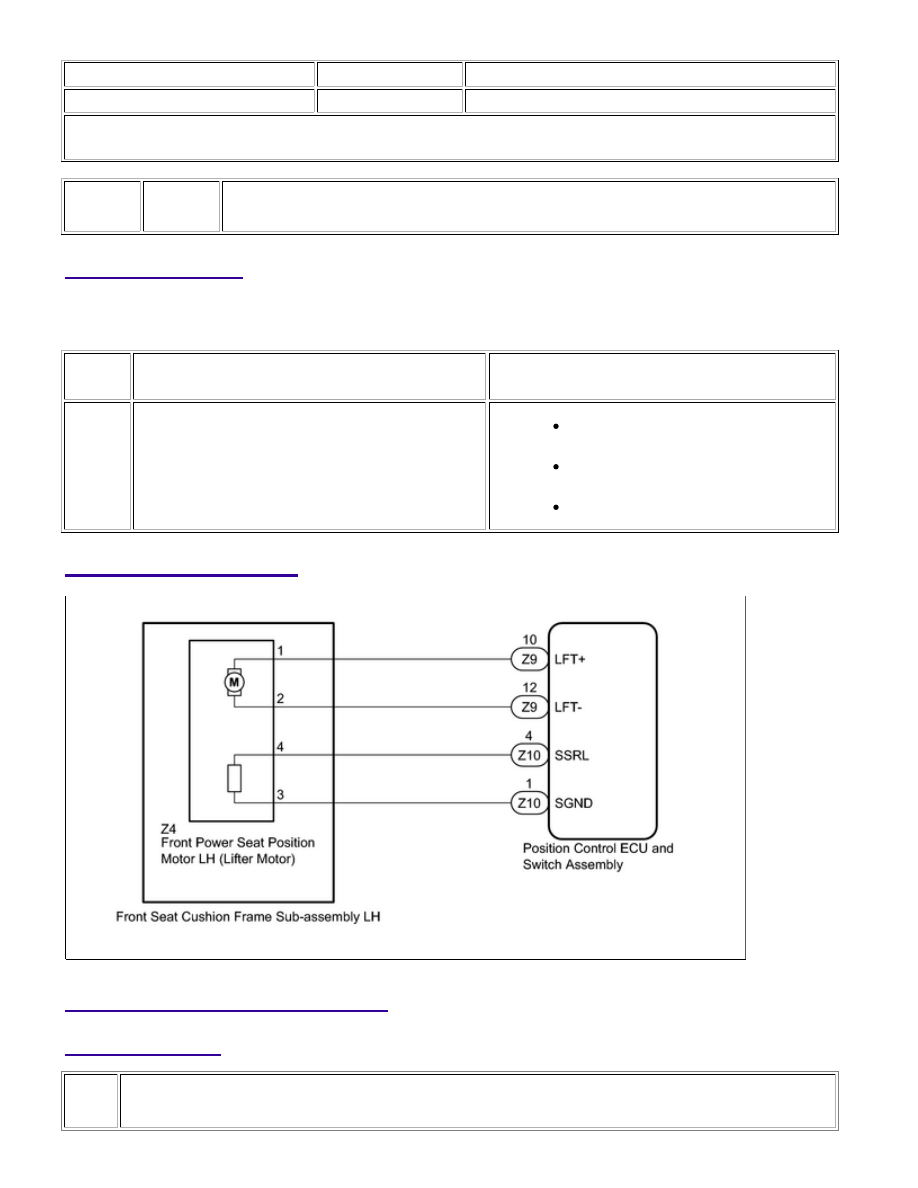

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (LIFTER OPERATION)

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Driver Seat / Active Test.

(e) Perform the Active Test according to the display on the Techstream.

Driver Seat

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Lifter Operation

Seat lifter operation

Up / OFF / Down

-

OK:

Motor operates normally.

NG

GO TO STEP 5

2.

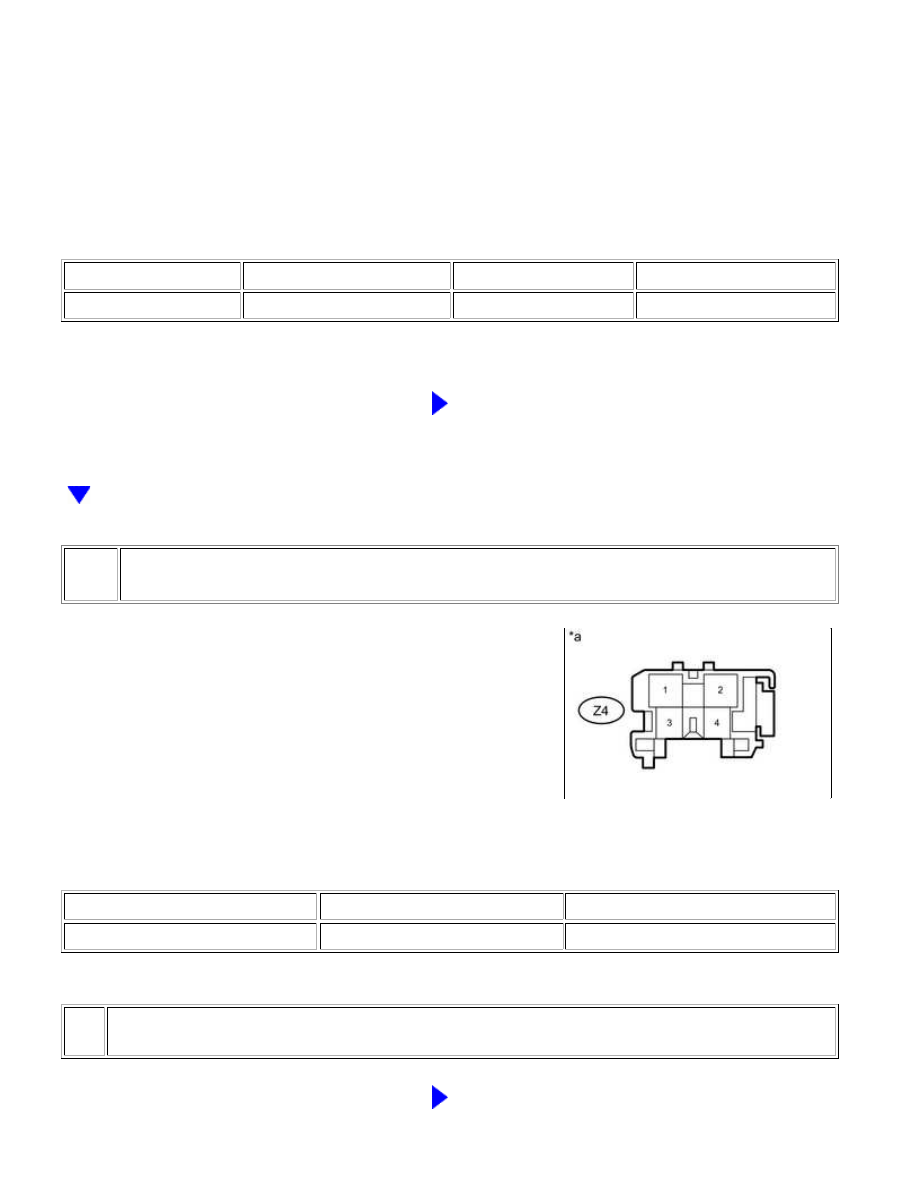

CHECK POSITION CONTROL ECU AND SWITCH ASSEMBLY (LIFTER MOTOR CIRCUIT)

(a) Disconnect the front seat cushion frame sub-assembly LH

(lifter motor) connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Z4-3 - Z4-4

Lifter switch on

4.8 to 5.1 V

Text in Illustration

*a

NG

GO TO STEP 4

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

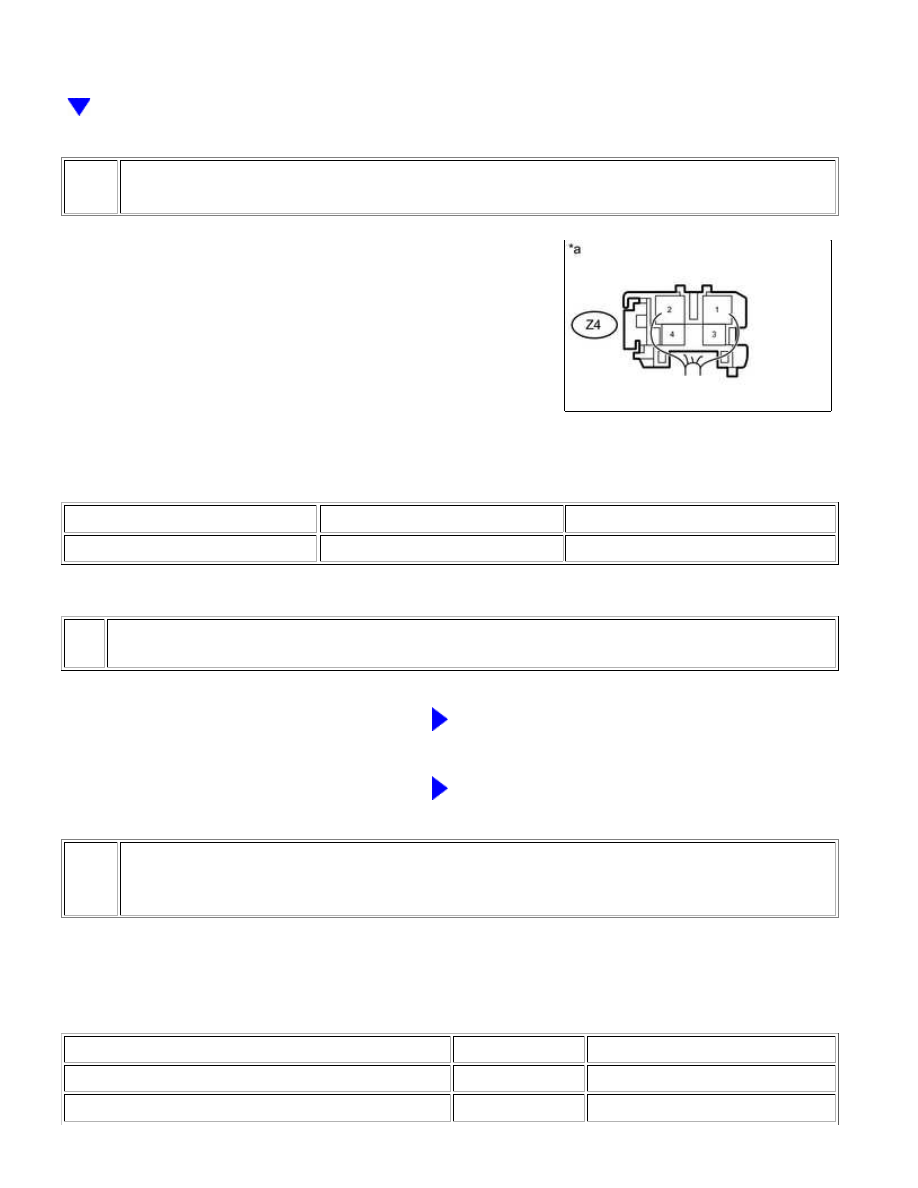

3.

CHECK FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH (LIFTER MOTOR)

(a) Reconnect the front seat cushion frame sub-assembly LH

(lifter motor) connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Z4-4 - Body ground

Lifter switch on

4.5 to 4.8 V

Text in Illustration

*a

Component with harness connected

(Front Seat Cushion Frame Sub-assembly LH [Lifter Motor])

NG

REPLACE FRONT SEAT CUSHION FRAME

SUB-ASSEMBLY LH

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

4.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH)

(a) Disconnect the Z10 position control ECU and switch assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-4 (SSRL) - Z4-4

Always

Below 1 Ω

Z10-1 (SGND) - Z4-3

Always

Below 1 Ω

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): B265...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z10-4 (SSRL) or Z4-4 - Body ground

Always

10 kΩ or higher

Z10-1 (SGND) or Z4-3 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY

5.

INSPECT FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH (LIFTER MOTOR)

(a) Remove the front seat cushion frame sub-assembly LH (lifter motor)



.

(b) Inspect the front seat cushion frame sub-assembly LH (lifter motor)



.

NG

REPLACE FRONT SEAT CUSHION FRAME

SUB-ASSEMBLY LH

6.

CHECK HARNESS AND CONNECTOR (POSITION CONTROL ECU AND SWITCH
ASSEMBLY - FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH)

(a) Disconnect the Z9 position control ECU and switch assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z9-10 (LFT+) - Z4-1

Always

Below 1 Ω

Z9-12 (LFT-) - Z4-2

Always

Below 1 Ω

Z9-10 (LFT+) or Z4-1 - Body ground

Always

10 kΩ or higher

Z9-12 (LFT-) or Z4-2 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE POSITION CONTROL ECU AND SWITCH

ASSEMBLY
