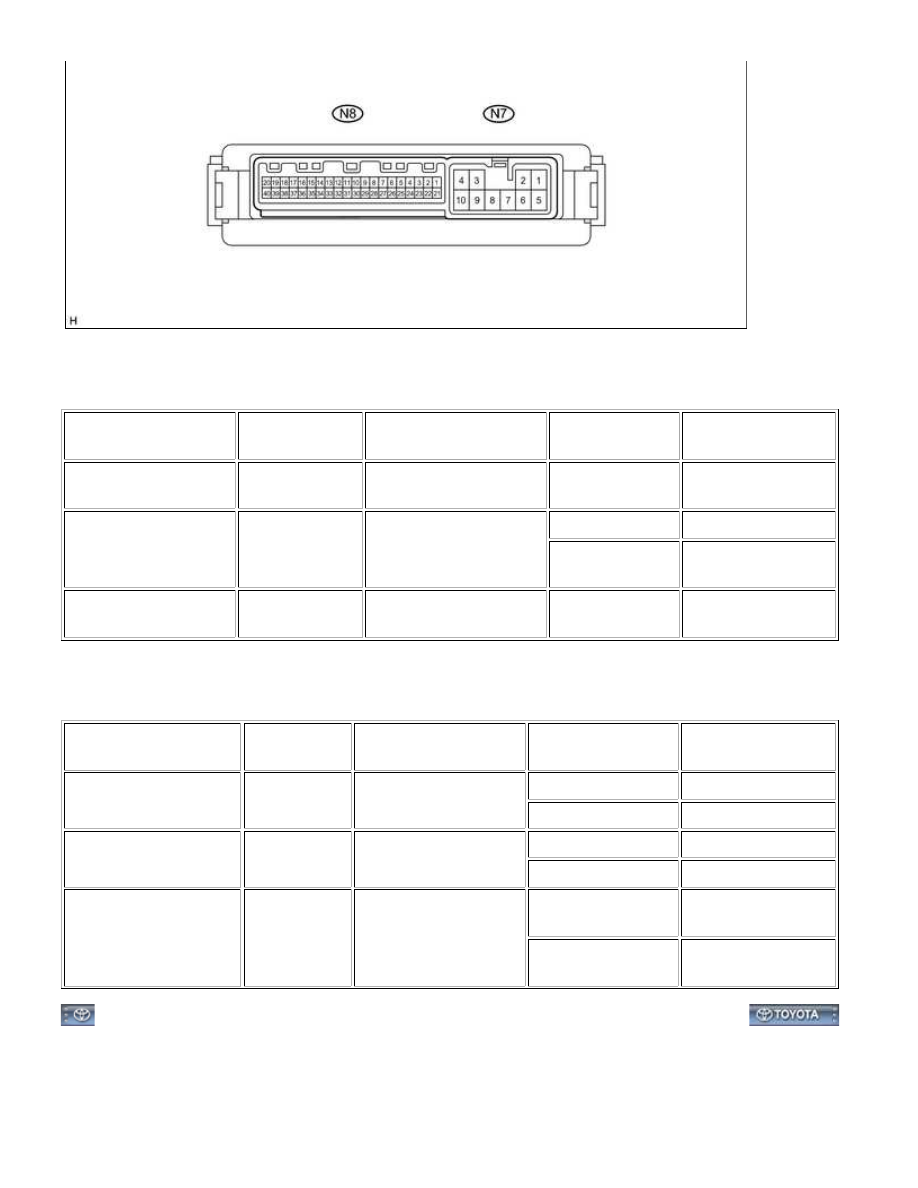

(a) Disconnect the N7 outer mirror control ECU assembly connector. (b) Measure the voltage and resistance according to the value(s) in the table below. TERMINAL NO. (SYMBOLS) WIRING COLOR TERMINAL DESCRIPTION CONDITION SPECIFIED CONDITION N7-3 (B) - N7-9 (GND) R - W-B Battery (ECU power source) Always 11 to 14 V N7-4 (ACC) - N7-9 (GND) Y - W-B Ignition power supply Ignition switch off Below 1 V Ignition switch ACC 11 to 14 V N7-9 (GND) - Body ground W-B - Body ground Ground Always Below 1 Ω (c) Reconnect the N7 outer mirror control ECU assembly connector. (d) Measure the voltage according to the value(s) in the table below. TERMINAL NO. (SYMBOLS) WIRING COLOR TERMINAL DESCRIPTION CONDITION SPECIFIED CONDITION N8-7 (M2) - N8-10 (MSWE) BE - V Memory 2 switch signal Memory 2 switch off 11 to 14 V Memory 2 switch on Below 1 V N8-8 (M1) - N8-10 (MSWE) P - V Memory 1 switch signal Memory 1 switch off 11 to 14 V Memory 1 switch on Below 1 V N8-9 (MM) - N8-10 (MSWE) L - V Memory SET switch signal Memory SET switch off 11 to 14 V Memory SET switch on Below 1 V SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): TE... |
