Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): PROBLEM SYMPTOMS TABLE; 2015 MY

Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Front power seat does not operate with front

power seat switch

Proceed to "Front Seat does not Operate with Front

Power Seat Switch"

One or more power seat motors do not

operate

Proceed to "One or more Power Seat Motors do not

Operate"

Power seat position is not memorized

Proceed to "Power Seat Position is not Memorized"

Power seat does not return to memorized

position

Proceed to "Power Seat does not Return to Memorized

Position"

Wireless transmitter memory function does

not operate

Proceed to "Wireless Transmitter Memory Function does

not Operate"

Wireless-linked return function does not

operate.

Proceed to "Wireless-linked Return Function does not

Operate"

Power seat power easy access system

function does not operate

Proceed to "Power Seat Power Easy Access System

Function does not Operate"

Only lumbar support operation function does

not operate

Harness or connector

-

Front power seat switch LH (lumbar support control)

Lumbar support adjuster assembly LH (lumbar motor)

Only leg support operation function does not

operate

Harness or connector

-

Front power seat switch LH (seat cushion control)

Front seat cushion frame sub-assembly LH (leg motor)

Front Power Seat Control System (for Front Passenger Side)

SYMPTOM

SUSPECTED AREA

SEE

PAGE

All functions do not operate

Harness or connector

-

Power seat switch assembly

Only slide operation function does not operate

Harness or connector

-

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): PR...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Power seat switch assembly

Front seat cushion frame sub-assembly RH (slide

motor)

Only reclining operation function does not operate

Harness or connector

-

Power seat switch assembly

Front seatback frame sub-assembly RH (reclining

motor)

Only lumbar support operation function does not

operate

Harness or connector

-

Front power seat switch LH (lumbar support

control)

Lumbar support adjuster assembly RH (lumbar

motor)

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): PR...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000030Y700IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): TERMINALS OF ECU; 2015 MY Tundra

[08/2014 -        ]

TERMINALS OF ECU

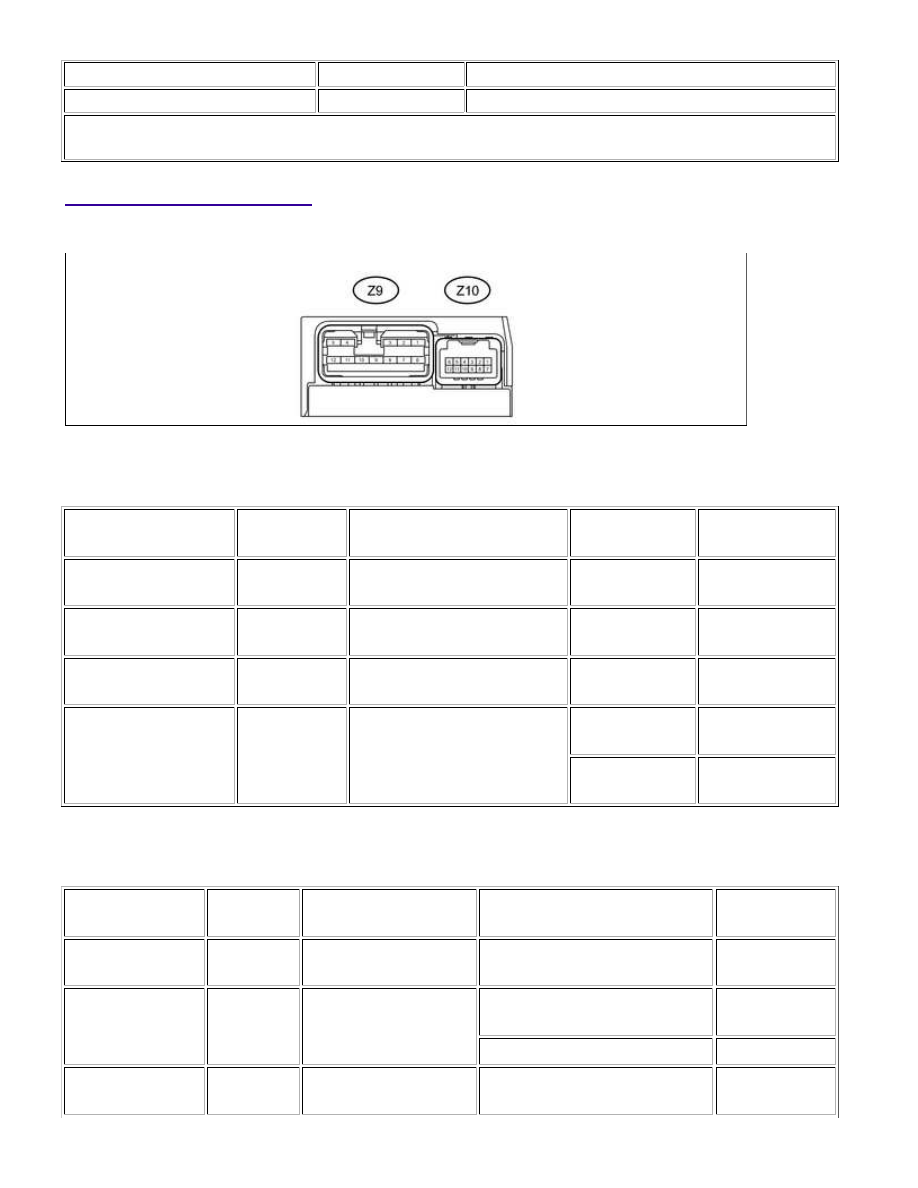

1. CHECK POSITION CONTROL ECU AND SWITCH ASSEMBLY

(a) Disconnect the Z9 and Z10 position control ECU and switch assembly connectors.

(b) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

Z9-2 (GND1) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 Ω

Z9-7 (+B1) - Z9-2

(GND1)

W - W-B

Battery (ECU power source)

Always

11 to 14 V

Z10-12 (SYSB) - Z9-2

(GND1)

LG - W-B

Battery (ECU power source)

Always

11 to 14 V

Z10-10 (DBCL) - Z10-1

(SGND)

P - BR

Front seat inner belt buckle

switch signal

Seat belt

unfastened

Below 1 Ω

Seat belt

fastened

10 kΩ or higher

(c) Reconnect the Z9 and Z10 position control ECU and switch assembly connectors.

(d) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

Z9-1 (GND2) -

Body ground

W-B - Body

ground

Lumbar support adjuster

ground

Always

Below 1 Ω

Z9-3 (SLD+) - Z9-2

(GND1)

L - W-B

Sliding motor signal

(forward)

Seat moving forward using

sliding switch

11 to 14 V

OFF

Below 1 V

Z9-4 (SLD-) - Z9-2

(GND1)

GR - W-B

Sliding motor signal

(rearward)

Seat moving rearward using

sliding switch

11 to 14 V

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): TE...

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

OFF

Below 1 V

Z9-5 (FRV-) - Z9-2

(GND1)

R - W-B

Front Vertical motor

signal (downward)

Seat cushion front portion

downward using front vertical

switch

11 to 14 V

OFF

Below 1 V

Z9-6 (+B2) - Z9-1

(GND2)

LG - W-B

Lumbar support adjuster

power source

Always

11 to 14 V

Z9-8 (FRV+) - Z9-2

(GND1)

B - W-B

Front vertical motor

signal (upward)

Seat cushion front portion

upward using front vertical

switch

11 to 14 V

OFF

Below 1 V

Z9-9 (RCL+) - Z9-2

(GND1)

LG - W-B

Reclining motor signal

(forward)

Seatback moving forward using

reclining switch

11 to 14 V

OFF

Below 1 V

Z9-10 (LFT+) -

Z9-2 (GND1)

V - W-B

Lift or motor signal

(upward)

Seat cushion upward using lifter

switch

11 to 14 V

OFF

Below 1 V

Z9-11 (RCL-) -

Z9-2 (GND1)

P - W-B

Reclining motor signal

(rearward)

Seatback moving rearward using

reclining switch

11 to 14 V

OFF

Below 1 V

Z9-12 (LFT-) - Z9-2

(GND1)

Y - W-B

Lift or motor signal

(downward)

Seat cushion downward using

lifter switch

11 to 14 V

OFF

Below 1 V

Z10-1 (SGND) -

Body ground

BR - Body

ground

Position sensor ground

Always

Below 1 Ω

Z10-3 (SSFV) -

Z10-1 (SGND)

R - BR

Vertical position signal

Front vertical function operation

4.5 to 4.8 V

Z10-4 (SSRL) -

Z10-1 (SGND)

P - BR

Lift position signal

Lifter function operation

4.5 to 4.8 V

Z10-5 (SSRS) -

Z10-1 (SGND)

G - BR

Slide position signal

Slide function operation

4.5 to 4.8 V

Z10-11 (SSRR) -

Z10-1 (SGND)

O - BR

Reclining position signal

Reclining function operation

4.5 to 4.8 V

2. CHECK OUTER MIRROR CONTROL ECU ASSEMBLY
