Title: OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Column Shift Type): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

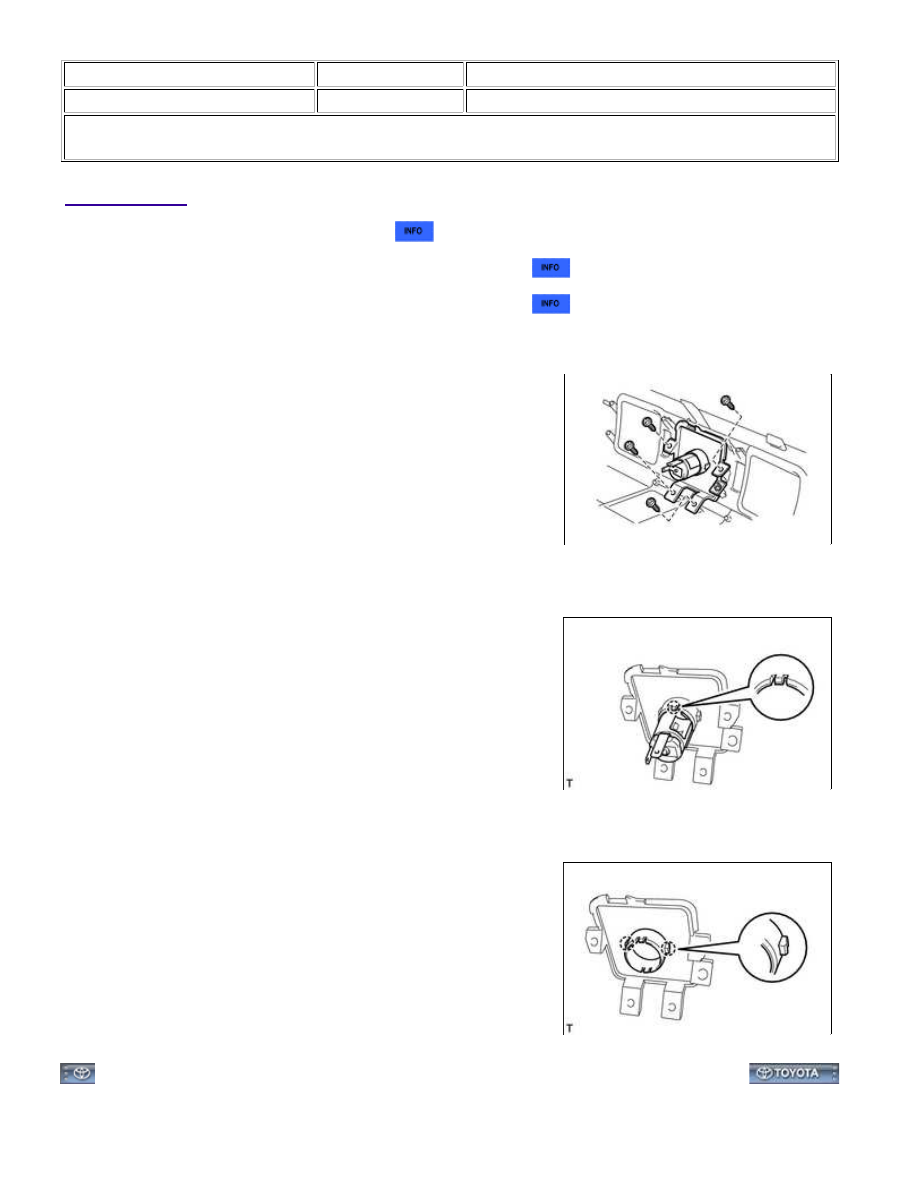

REMOVAL

1. REMOVE CENTER SEATBACK PANEL

2. REMOVE NO. 2 CONSOLE BOX REGISTER ASSEMBLY

3. REMOVE NO. 1 CONSOLE BOX REGISTER ASSEMBLY

4. REMOVE NO. 2 SEATBACK LOCK CONTROL BEZEL

(a) Remove the 4 screws and No. 2 seatback lock control bezel.

5. REMOVE REAR POWER OUTLET SOCKET

(a) Detach the claw and remove the rear power outlet socket.

6. REMOVE REAR POWER OUTLET SOCKET COVER

(a) Detach the 2 claws and remove the rear power outlet socket

cover.

OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Column S...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000339Q01GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Column Shift Type): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

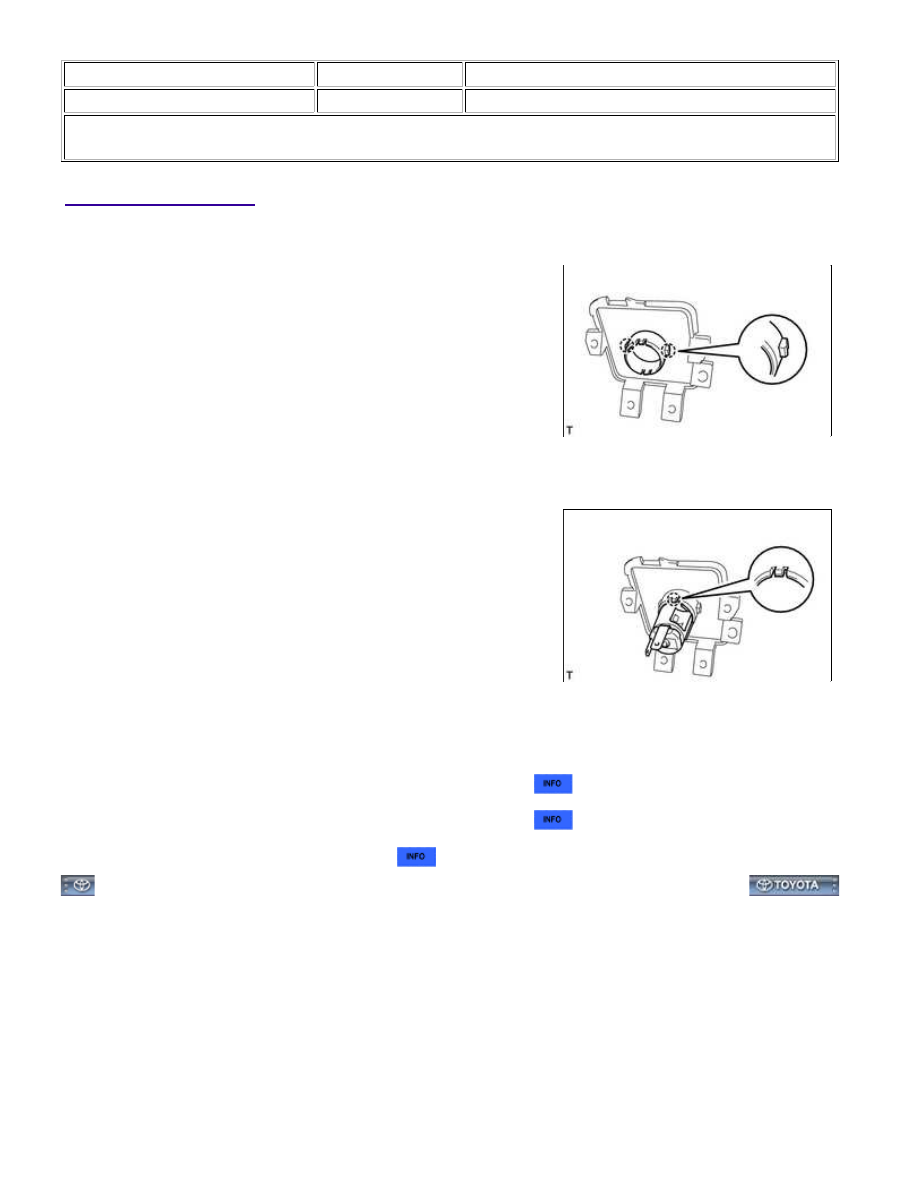

INSTALLATION

1. INSTALL REAR POWER OUTLET SOCKET COVER

(a) Attach the 2 claws to install the rear power outlet socket cover.

2. INSTALL REAR POWER OUTLET SOCKET

(a) Attach the claw to install the rear power outlet socket.

3. INSTALL NO. 2 SEATBACK LOCK CONTROL BEZEL

(a) Install the No. 2 seatback lock control bezel with the 4 screws.

4. INSTALL NO. 2 CONSOLE BOX REGISTER ASSEMBLY

5. INSTALL NO. 1 CONSOLE BOX REGISTER ASSEMBLY

6. INSTALL CENTER SEATBACK PANEL

OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Column S...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000033PE00YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Floor Shift Type): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

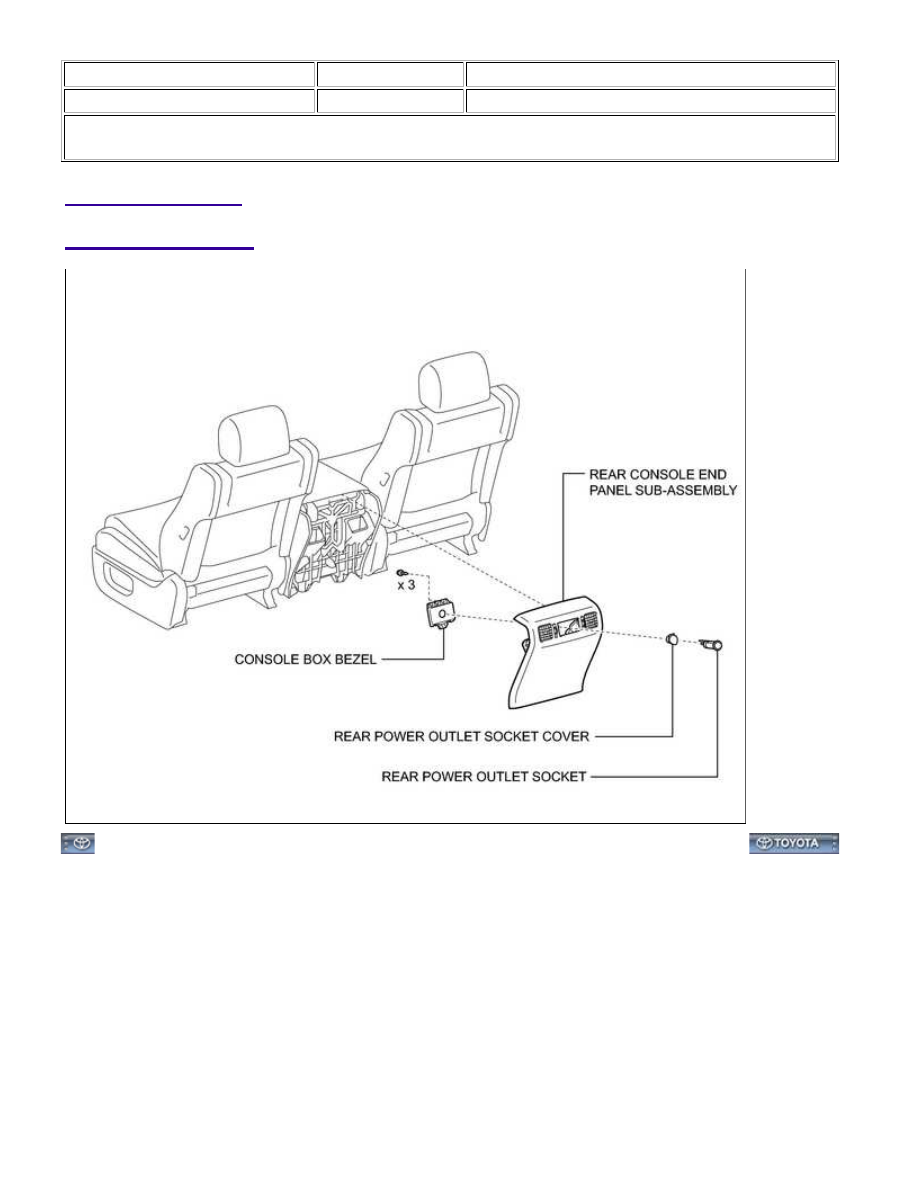

COMPONENTS

ILLUSTRATION

OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Floor Shi...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000339S01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Floor Shift Type): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

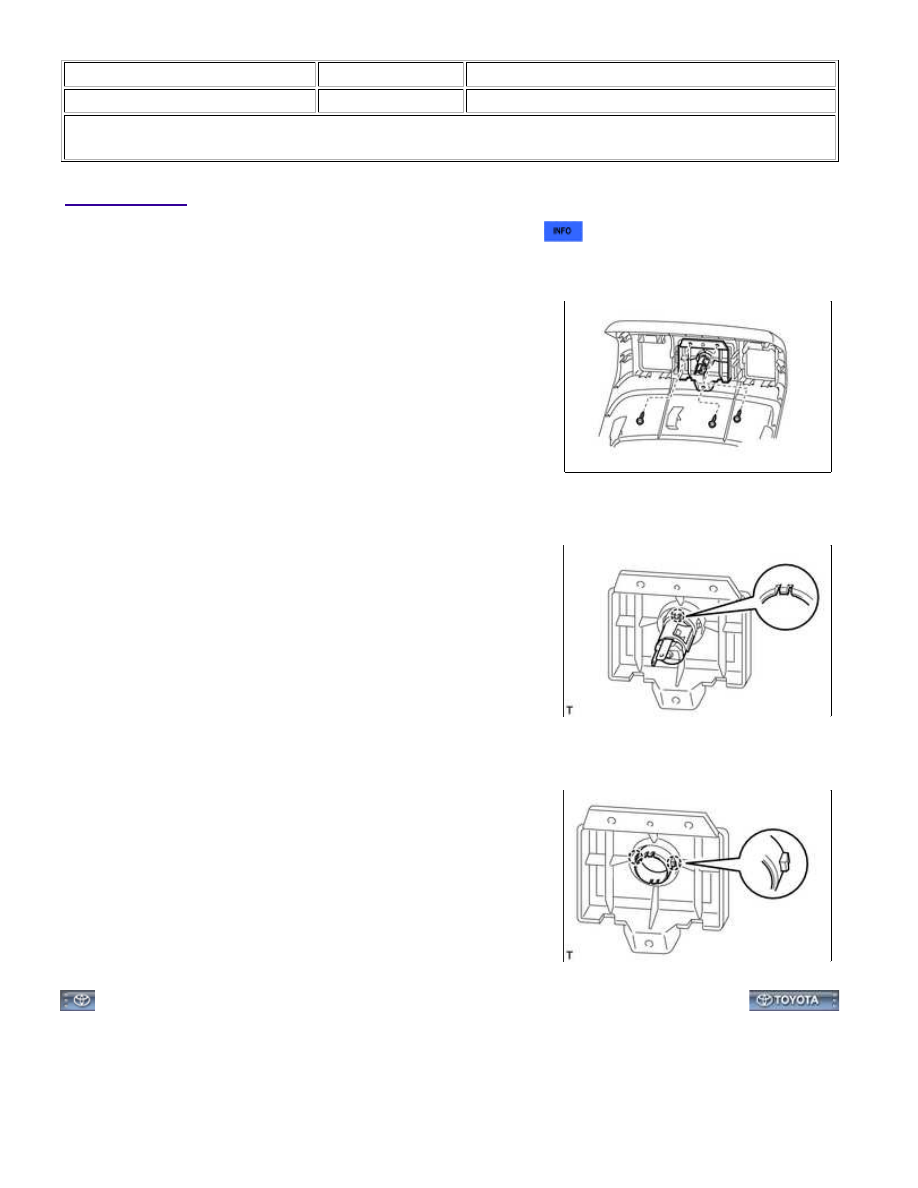

REMOVAL

1. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY

2. REMOVE CONSOLE BOX BEZEL

(a) Remove the 3 screws and console box bezel.

3. REMOVE REAR POWER OUTLET SOCKET

(a) Detach the claw and remove the rear power outlet socket.

4. REMOVE REAR POWER OUTLET SOCKET COVER

(a) Detach the 2 claws and remove the rear power outlet socket

cover.
