Toyota Tundra (2015 year). Manual - part 2440

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZR500NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Floor Shift Type): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

1. INSTALL POWER OUTLET SOCKET COVER (for Double Cab)

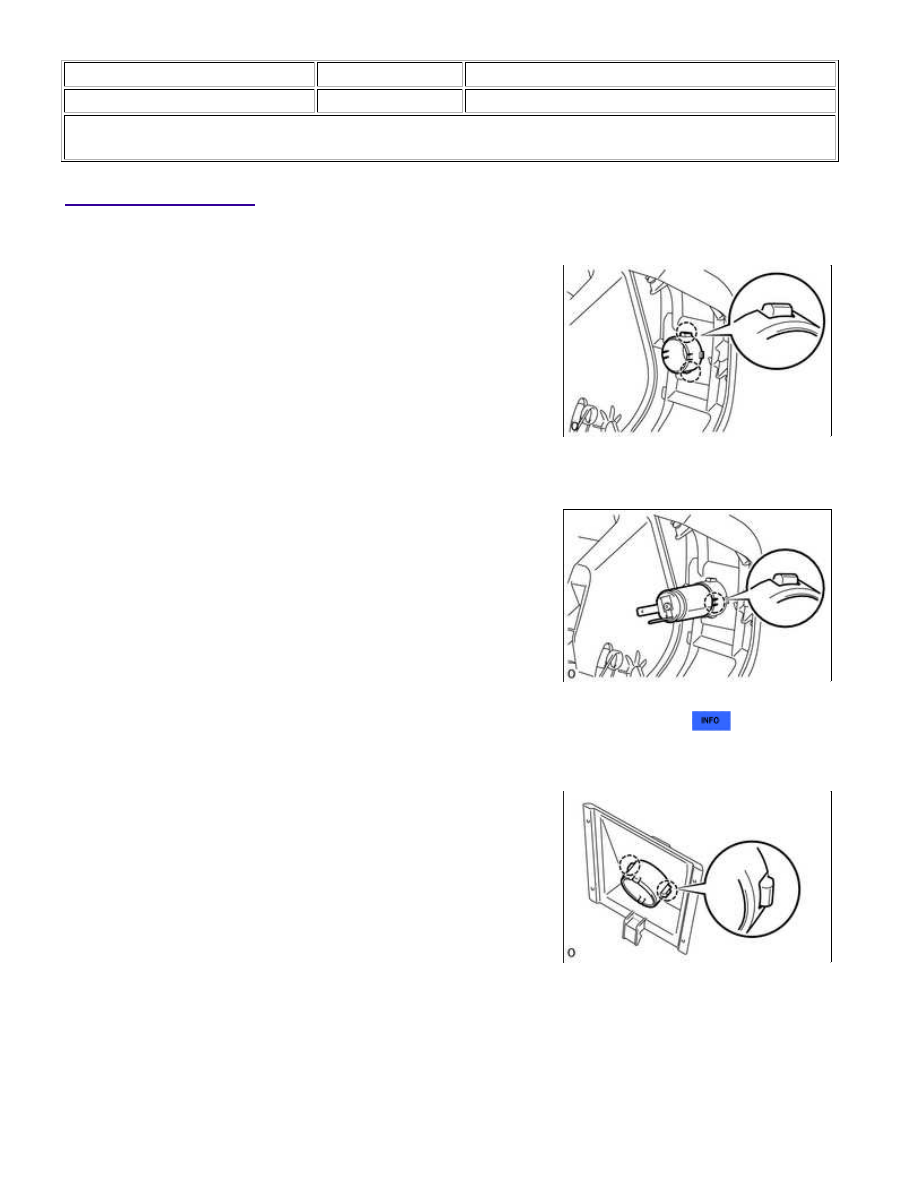

(a) Attach the 2 claws to install the power outlet socket cover.

2. INSTALL POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

(a) Attach the claw to install the power outlet socket assembly.

3. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY (for Double Cab)

4. INSTALL POWER OUTLET SOCKET COVER

(a) Attach the 2 claws to install the power outlet socket cover.

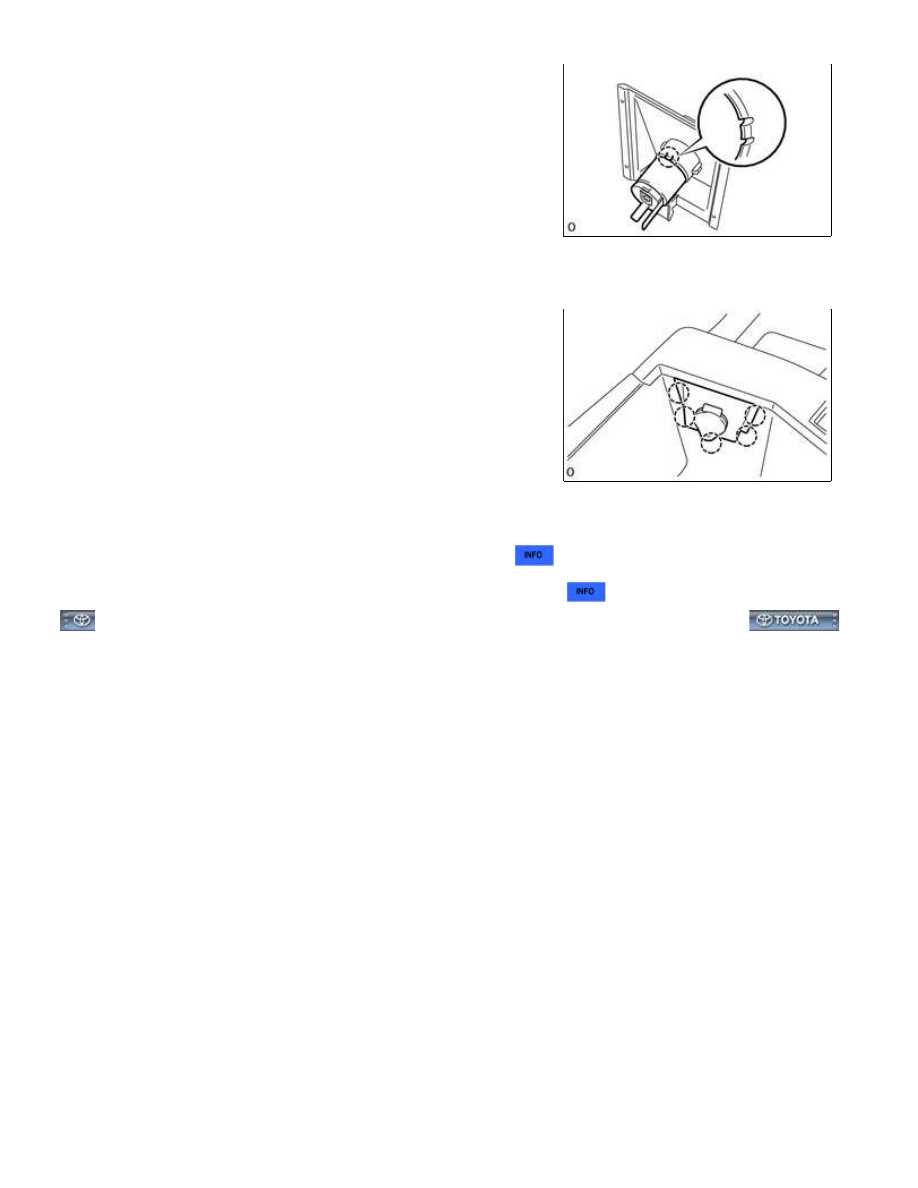

5. INSTALL POWER OUTLET SOCKET ASSEMBLY

OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Floor Shif...

(a) Attach the claw to install the power outlet socket assembly.

6. INSTALL CONSOLE BOX BEZEL

(a) Attach the 5 claws to install the console box bezel.

(b) Connect the connector.

7. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY

8. INSTALL UPPER REAR CONSOLE PANEL SUB-ASSEMBLY

OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Floor Shif...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQ8009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: POWER OUTLET SOCKET: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

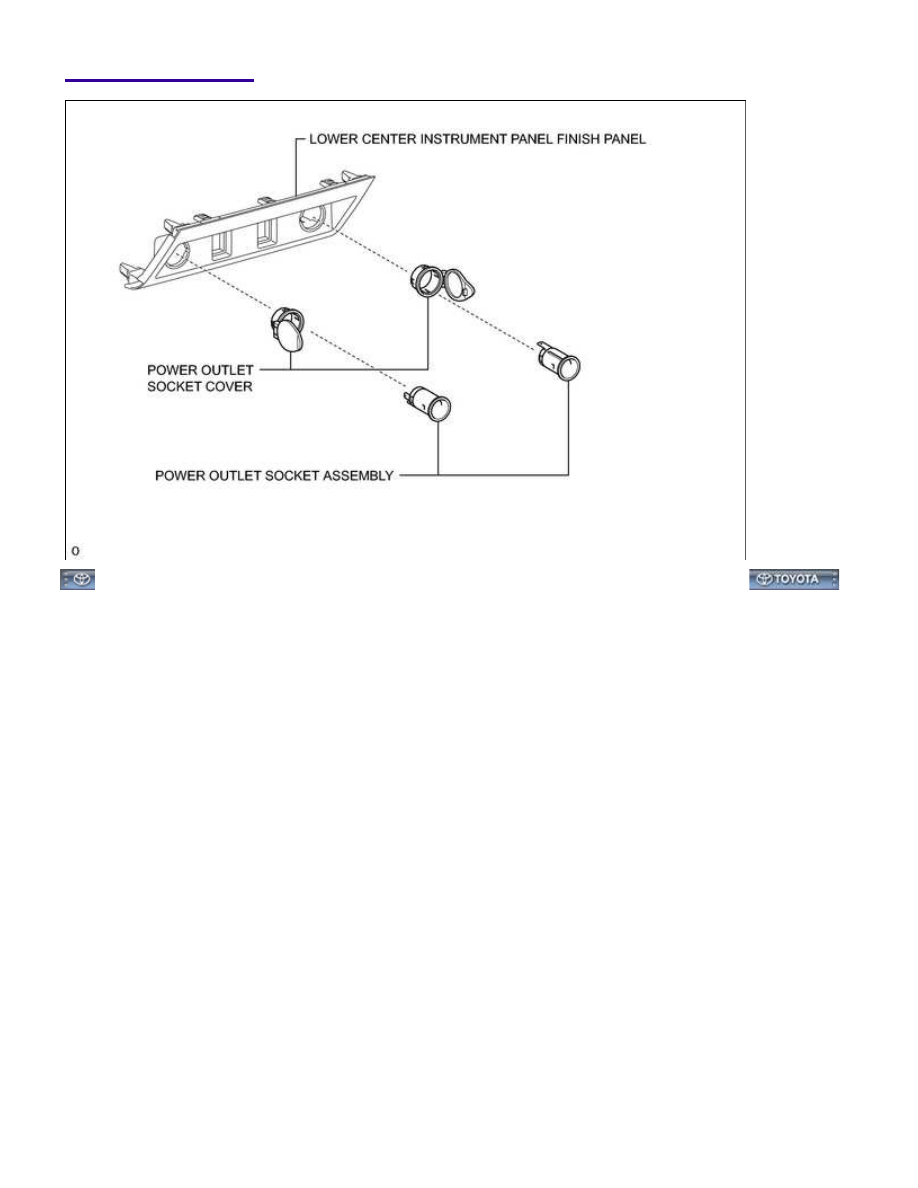

ILLUSTRATION

OTHER SYSTEM: POWER OUTLET SOCKET: COMPONENTS; 201...

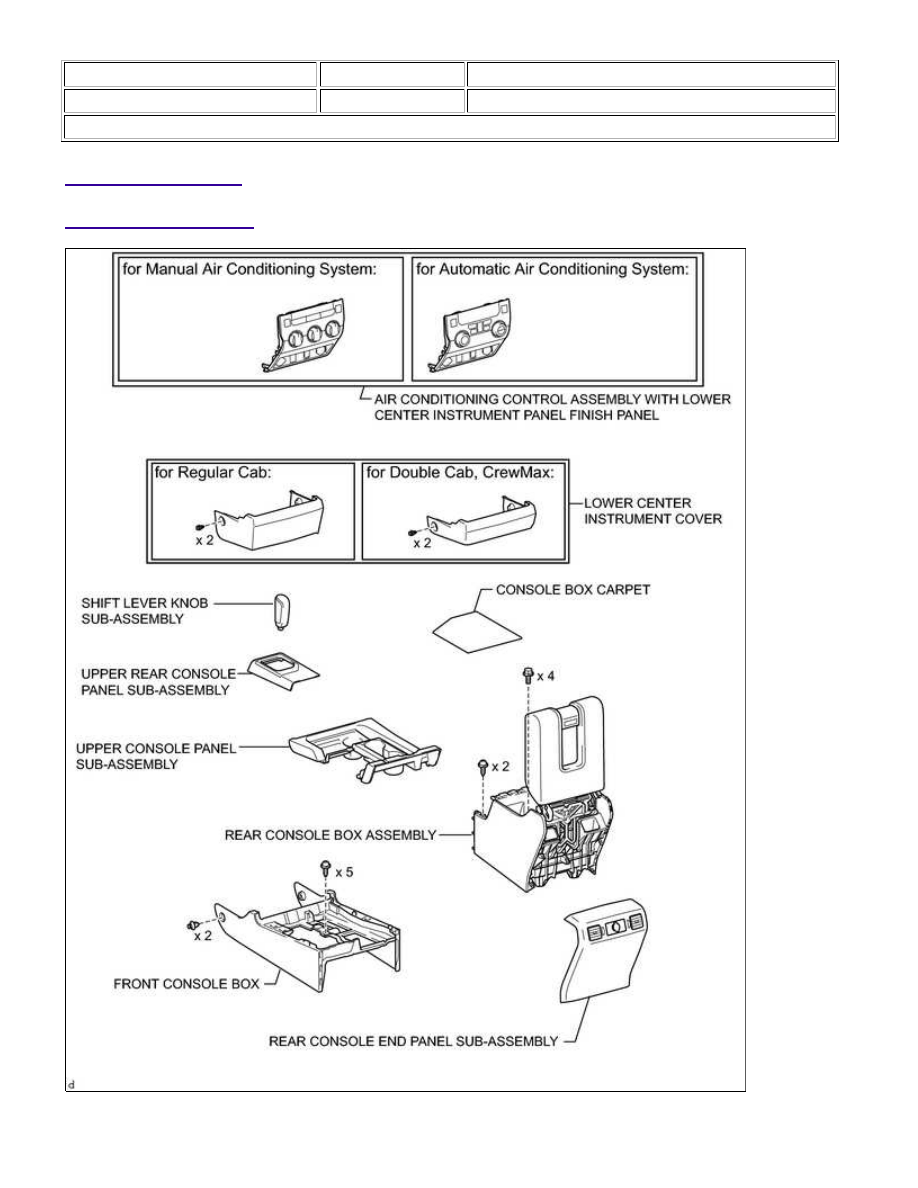

ILLUSTRATION

OTHER SYSTEM: POWER OUTLET SOCKET: COMPONENTS; 201...
