Title: OTHER SYSTEM: POWER OUTLET SOCKET: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE LOWER CENTER INSTRUMENT COVER (for Column Shift Type)

2. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (for Floor Shift Type)

3. REMOVE UPPER REAR CONSOLE PANEL SUB-ASSEMBLY (for Floor Shift Type)

4. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (for Floor Shift Type)

5. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY (for Floor Shift Type)

6. REMOVE CONSOLE BOX CARPET (for Floor Shift Type)

7. REMOVE REAR CONSOLE BOX ASSEMBLY (for Floor Shift Type)

8. REMOVE FRONT CONSOLE BOX (for Floor Shift Type)

9. REMOVE AIR CONDITIONING CONTROL ASSEMBLY WITH LOWER CENTER INSTRUMENT

PANEL FINISH PANEL

10. REMOVE LOWER CENTER INSTRUMENT PANEL FINISH PANEL

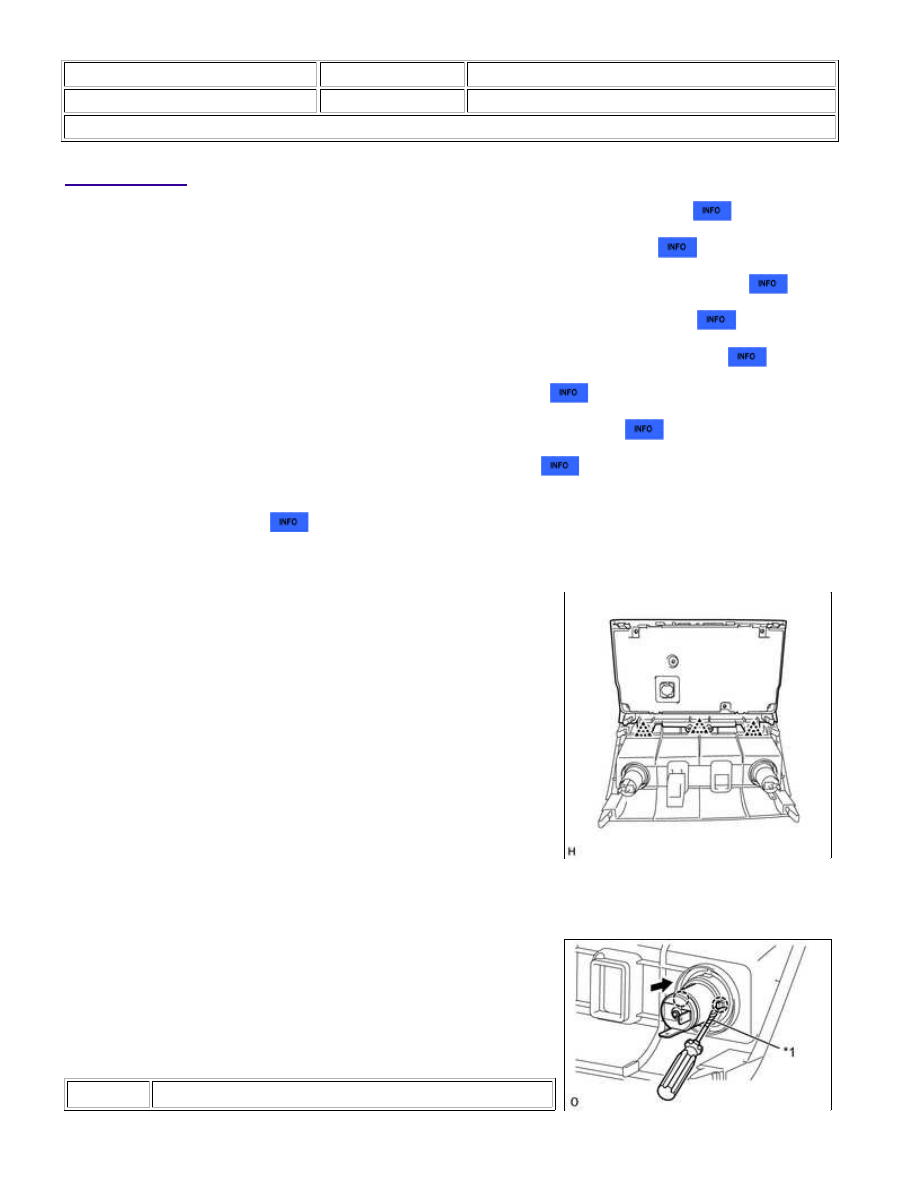

(a) Detach the 3 clips and remove the lower center instrument panel

finish panel from the air conditioning control assembly.

11. REMOVE POWER OUTLET SOCKET ASSEMBLY

(a) Using a screwdriver, detach the 2 claws and remove the power

outlet socket assembly.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

OTHER SYSTEM: POWER OUTLET SOCKET: REMOVAL; 2015 MY ...

HINT:

Use the same procedure described for the another side.

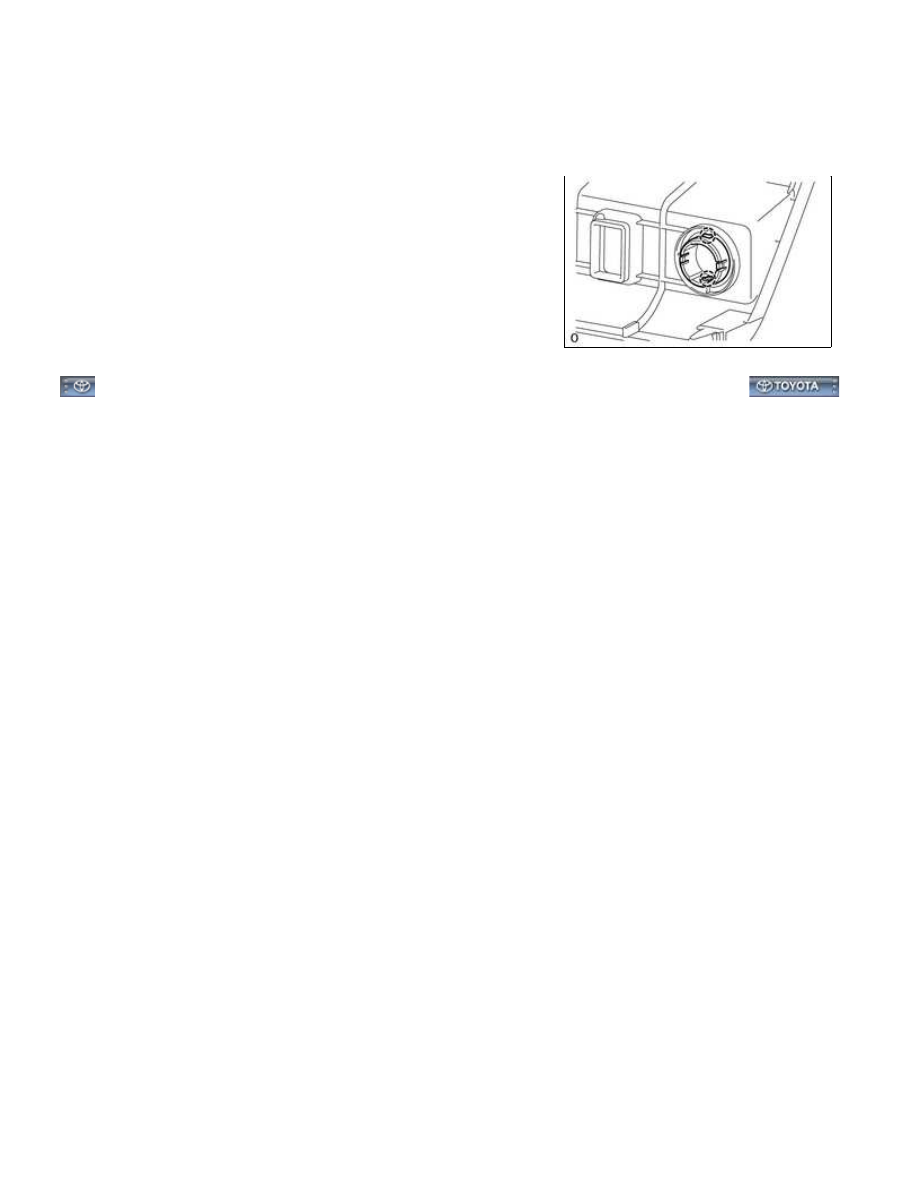

12. REMOVE POWER OUTLET SOCKET COVER

(a) Detach the 2 claws and remove the power outlet socket cover.

HINT:

Use the same procedure described for the another side.

OTHER SYSTEM: POWER OUTLET SOCKET: REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQ7009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: POWER OUTLET SOCKET: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL POWER OUTLET SOCKET COVER

(a) Attach the 2 claws to install the power outlet socket cover.

HINT:

Use the same procedure described for the another side.

2. INSTALL POWER OUTLET SOCKET ASSEMBLY

(a) Attach the 2 claws to install the power outlet socket assembly.

HINT:

Use the same procedure described for the another side.

3. INSTALL LOWER CENTER INSTRUMENT PANEL FINISH PANEL

(a) Attach the 3 clips to install the lower center instrument panel finish panel to the air conditioning control

assembly.

4. INSTALL AIR CONDITIONING CONTROL ASSEMBLY WITH LOWER CENTER INSTRUMENT

PANEL FINISH PANEL

5. INSTALL FRONT CONSOLE BOX (for Floor Shift Type)

6. INSTALL REAR CONSOLE BOX ASSEMBLY (for Floor Shift Type)

7. INSTALL CONSOLE BOX CARPET (for Floor Shift Type)

8. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY (for Floor Shift Type)

9. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (for Floor Shift Type)

10. INSTALL UPPER REAR CONSOLE PANEL SUB-ASSEMBLY (for Floor Shift Type)

11. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for Floor Shift Type)

12. INSTALL LOWER CENTER INSTRUMENT COVER (for Column Shift Type)

OTHER SYSTEM: POWER OUTLET SOCKET: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000033ZY00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Column Shift Type): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

COMPONENTS

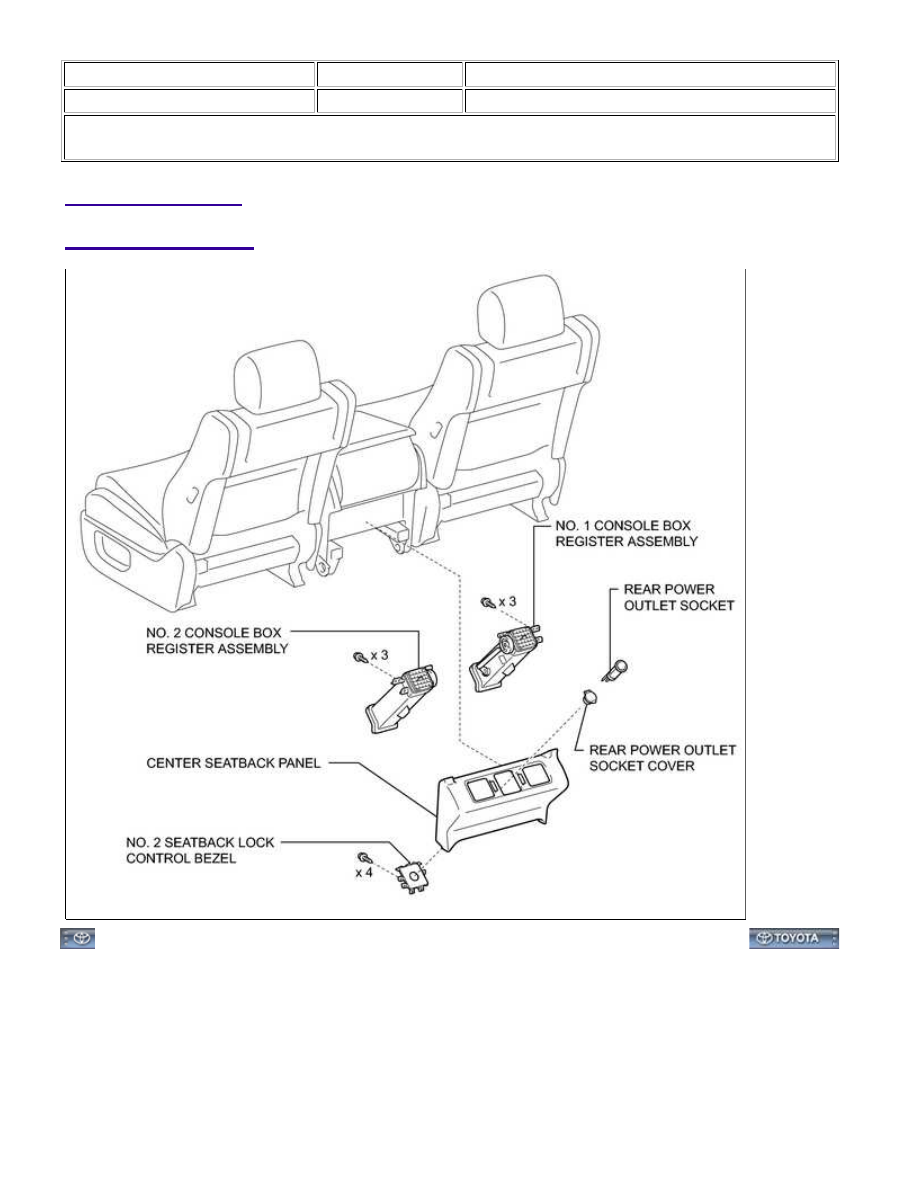

ILLUSTRATION
