(a) Check for DTCs and note any codes that are output



.

(b) Clear the DTC



.

(c) Recheck for DTC



.

Result

RESULT

PROCEED TO

DTC U0129 is not output

A

DTC U0129 is output

B

HINT:

If the CAN communication system DTC U0129 and another DTC are output at the same time, perform

troubleshooting for the CAN communication system DTC U0129 first.

B

Go to CAN COMMUNICATION SYSTEM

A

USE SIMULATION METHOD TO CHECK

METER: METER / GAUGE SYSTEM: U0129; Lost Communication with...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZM5016X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: Entire Combination Meter does not Operate; 2015 MY Tundra [08/2014 -

       ]

Entire Combination Meter does not Operate

DESCRIPTION

This circuit is the power source circuit for the combination meter. This circuit provides 2 power source types: one

is a constant power source mainly used as a backup power source, and other is a power source mainly used for

switch ON, the indicator will not operate.

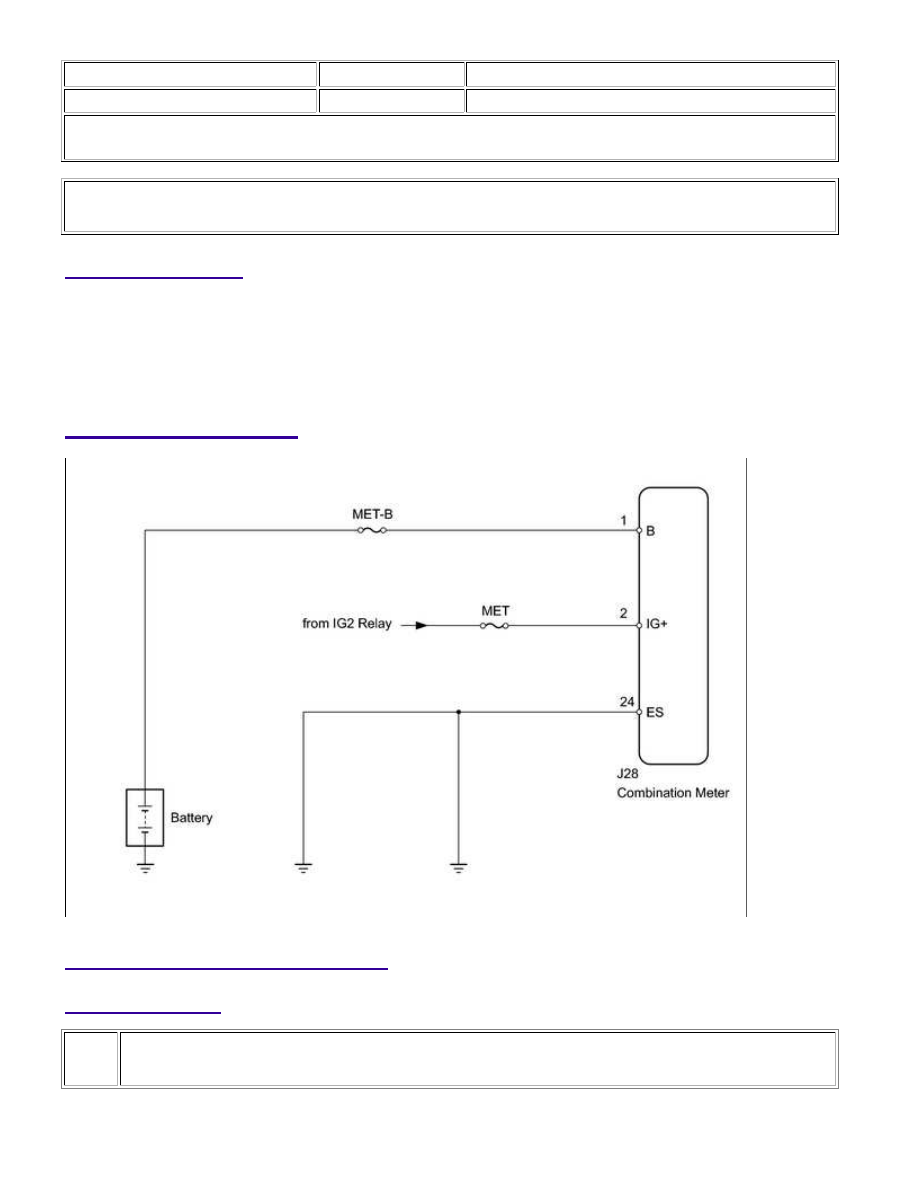

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (MET, MET-B)

(a) Remove the MET and MET-B fuses from the engine room relay block.

METER: METER / GAUGE SYSTEM: Entire Combination Meter does n...

OK

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

MET fuse

Always

Below 1 Ω

MET-B fuse

NG

REPLACE FUSE

2.

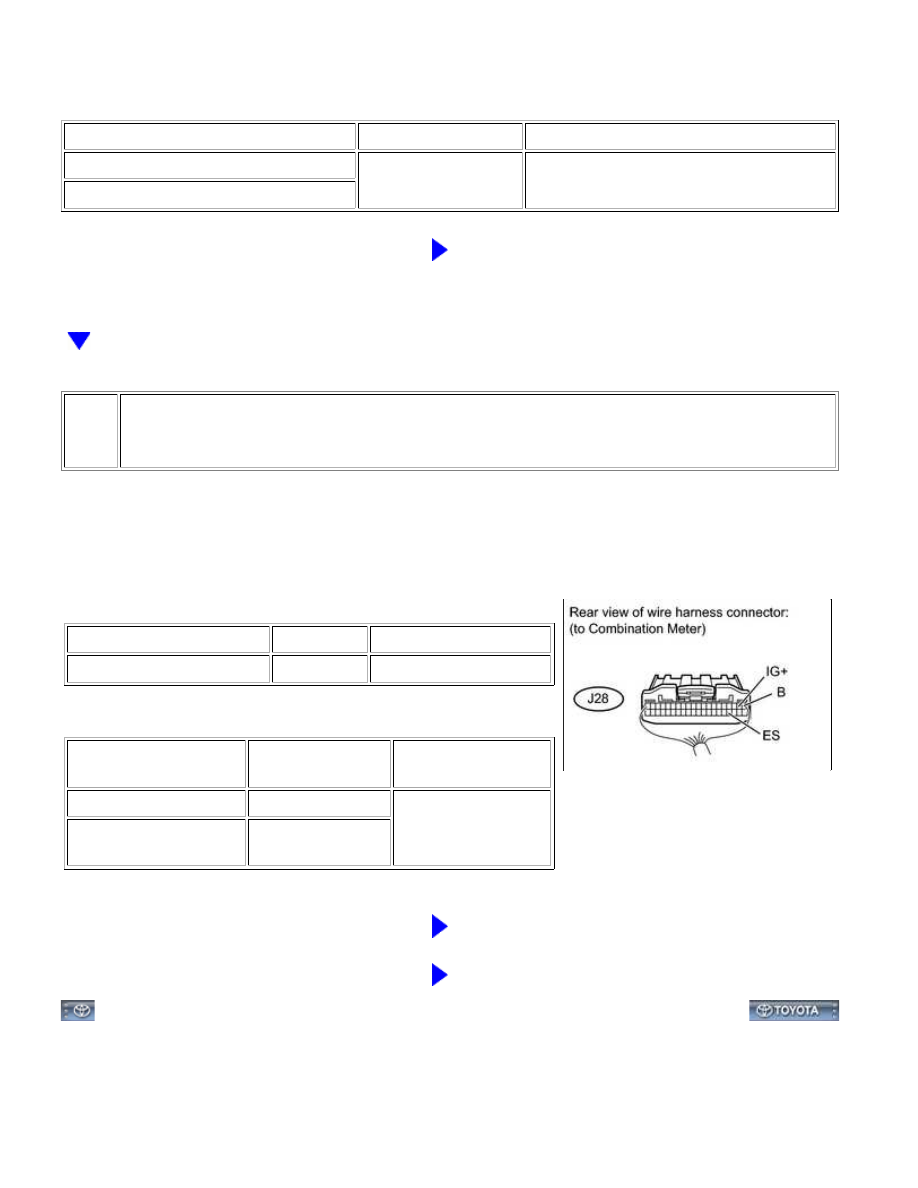

CHECK HARNESS AND CONNECTOR (COMBINATION METER - BATTERY AND BODY
GROUND)

(a) Disconnect the J28 meter connector.

(b) Measure the resistance and voltage according to the

value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J28-24 (ES) - Body ground

Always

Below 1 Ω

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J28-1 (B) - Body ground

Always

11 to 14 V

J28-2 (IG+) - Body

ground

Ignition switch ON

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE COMBINATION METER ASSEMBLY

METER: METER / GAUGE SYSTEM: Entire Combination Meter does n...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZM601RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: Speedometer Malfunction; 2015 MY Tundra [08/2014 -        ]

Speedometer Malfunction

DESCRIPTION

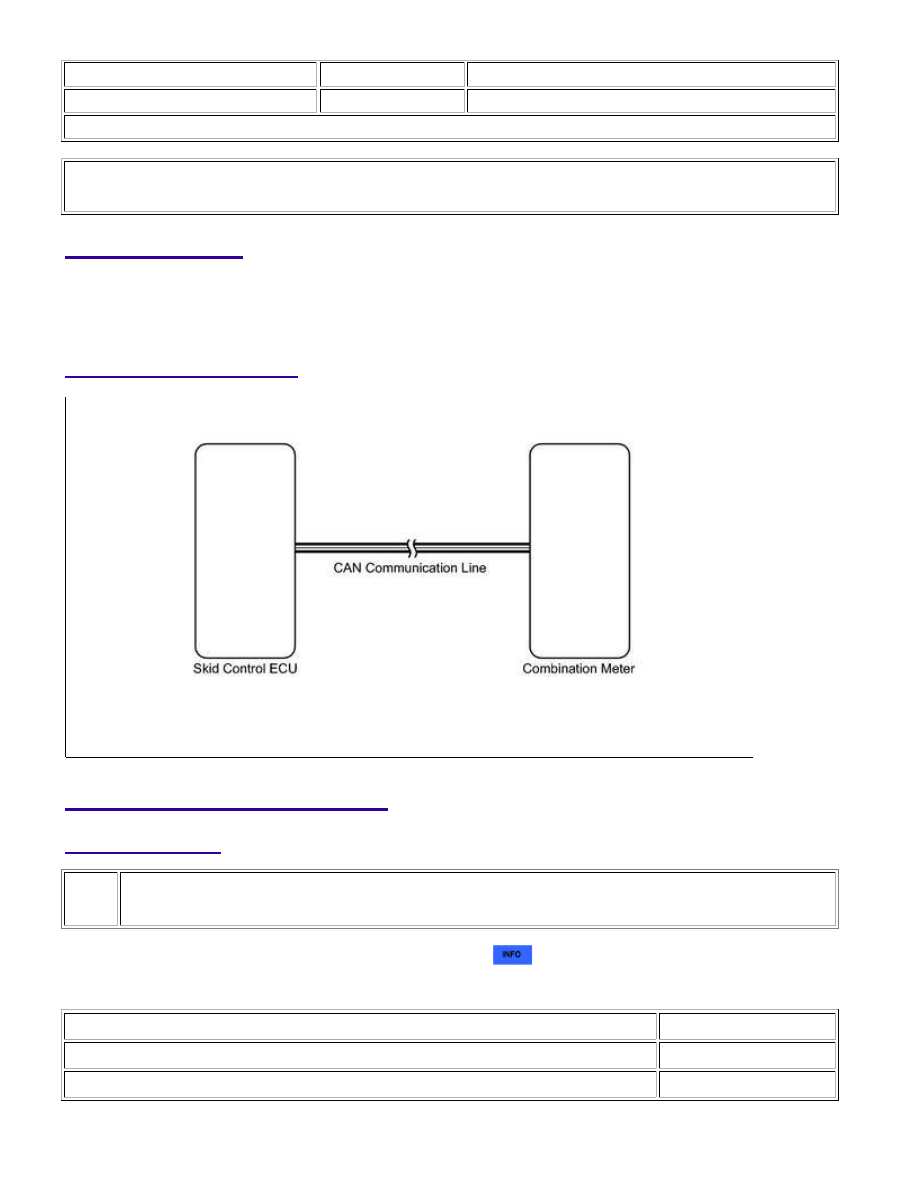

The combination meter receives vehicle speed signals from the skid control ECU via the CAN line. The vehicle

speed sensor detects the voltage that varies according to the vehicle speed. The skid control ECU supplies power

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

RESULT

PROCEED TO

CAN communication system DTC is not output

A

CAN communication system DTC is output

B

METER: METER / GAUGE SYSTEM: Speedometer Malfunction; 2015...
