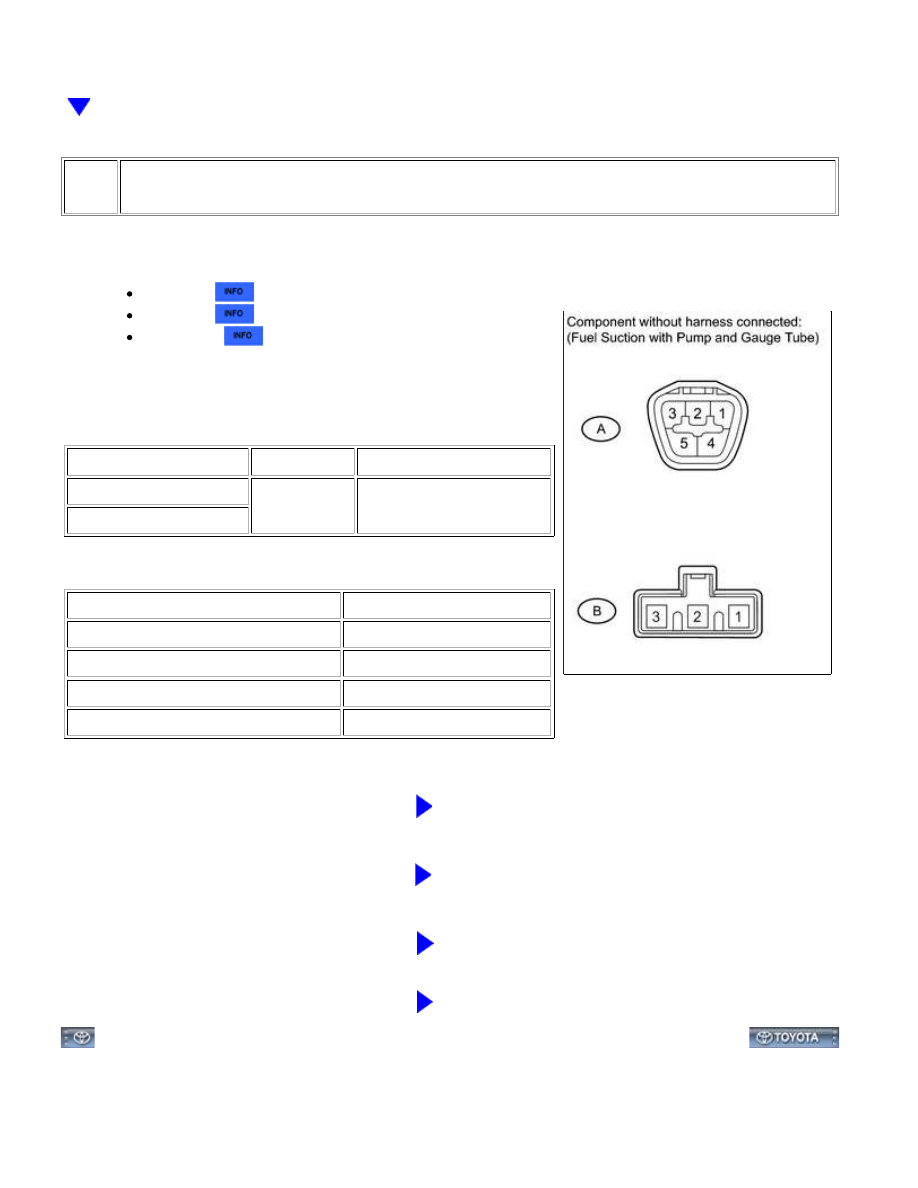

INSPECT FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

(a) Remove the fuel suction with pump and gauge tube.

for 1UR-FE

for 3UR-FE

for 3UR-FBE

(b) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A2 - B2

Always

Below 1 Ω

A3 - B1

Result

RESULT

PROCEED TO

OK

A

NG (for 1UR-FE)

B

NG (for 3UR-FE)

C

NG (for 3UR-FBE)

D

B

REPLACE FUEL SUCTION WITH PUMP AND GAUGE

TUBE ASSEMBLY

C

REPLACE FUEL SUCTION WITH PUMP AND GAUGE

TUBE ASSEMBLY

D

REPLACE FUEL SUCTION WITH PUMP AND GAUGE

TUBE ASSEMBLY

A

REPLACE COMBINATION METER ASSEMBLY

METER: METER / GAUGE SYSTEM: B1500; Fuel Sender Open Detecte...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002XJI024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: U0100; Lost Communication with ECM / PCM "A"; 2015 MY Tundra

[08/2014 -        ]

DTC

U0100

Lost Communication with ECM / PCM "A"

DESCRIPTION

The combination meter communicates with the ECM via the CAN line.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

U0100

No communication with ECM continues for 3 seconds or more (No

communication to ECM or skid control ECU continues for 60 seconds or

more)

CAN communication

system

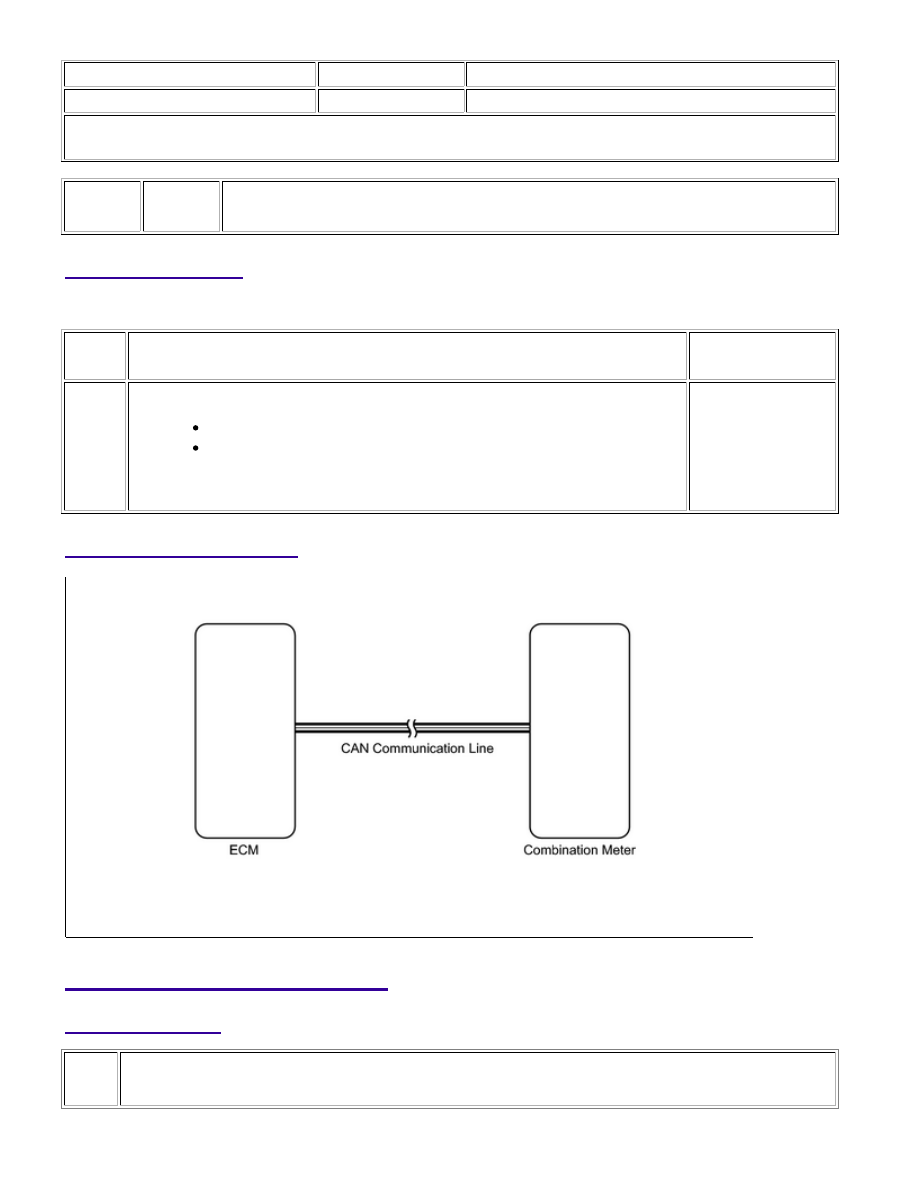

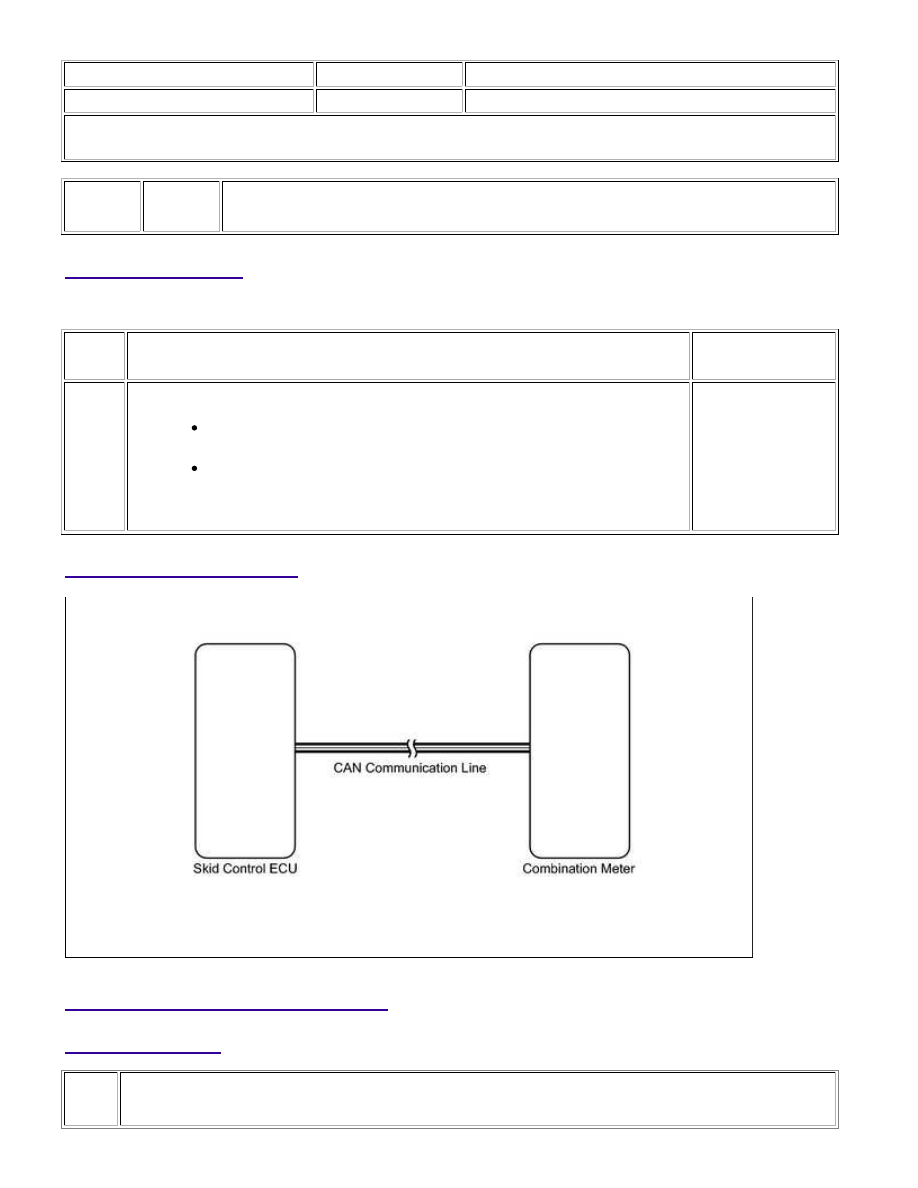

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

METER: METER / GAUGE SYSTEM: U0100; Lost Communication wit...

(a) Check for DTCs and note any codes that are output



.

(b) Clear the DTC



.

(c) Recheck for DTC



.

Result

RESULT

PROCEED TO

DTC U0100 is not output

A

DTC U0100 is output

B

HINT:

If the CAN communication system DTC U0100 and another DTC are output at the same time, perform

troubleshooting for the CAN communication system DTC U0100 first.

B

Go to CAN COMMUNICATION SYSTEM

A

USE SIMULATION METHOD TO CHECK

METER: METER / GAUGE SYSTEM: U0100; Lost Communication wit...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002O0D02EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: U0129; Lost Communication with Brake System Control Module; 2015

MY Tundra [08/2014 -        ]

DTC

U0129

Lost Communication with Brake System Control Module

DESCRIPTION

The combination meter communicates with the skid control ECU via the CAN line.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

U0129

more

No communication with skid control ECU continues for 3 seconds or

more (No communication with ECM or skid control ECU continues for

60 seconds or more)

CAN communication

system

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

METER: METER / GAUGE SYSTEM: U0129; Lost Communication with...
