Toyota Tundra (2015 year). Manual - part 2429

Last Modified: 9-16-2014

6.6 S

Doc ID: RM000002ZM401AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: DIAGNOSTIC TROUBLE CODE CHART; 2015 MY Tundra [08/2014 -        ]

DIAGNOSTIC TROUBLE CODE CHART

HINT:

If a trouble code is displayed during the DTC check, inspect the trouble areas listed for that code. For details

DTC CODE

DETECTION ITEM

SEE PAGE

B1500

Fuel Sender Open Detected

U0100

Lost Communication with ECM / PCM "A"

U0129

Lost Communication with Brake System Control Module

METER: METER / GAUGE SYSTEM: DIAGNOSTIC TROUBLE COD...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002S2T09JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: B1500; Fuel Sender Open Detected; 2015 MY Tundra [08/2014 -        ]

DTC

B1500

Fuel Sender Open Detected

DESCRIPTION

This DTC is output when the combination meter detects the fuel sender gauge malfunction via the CAN.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1500

When combination meter detects fuel sender gauge

malfunction

Harness or connector

Combination meter

Fuel sender gauge

Fuel suction with pump and gauge

tube

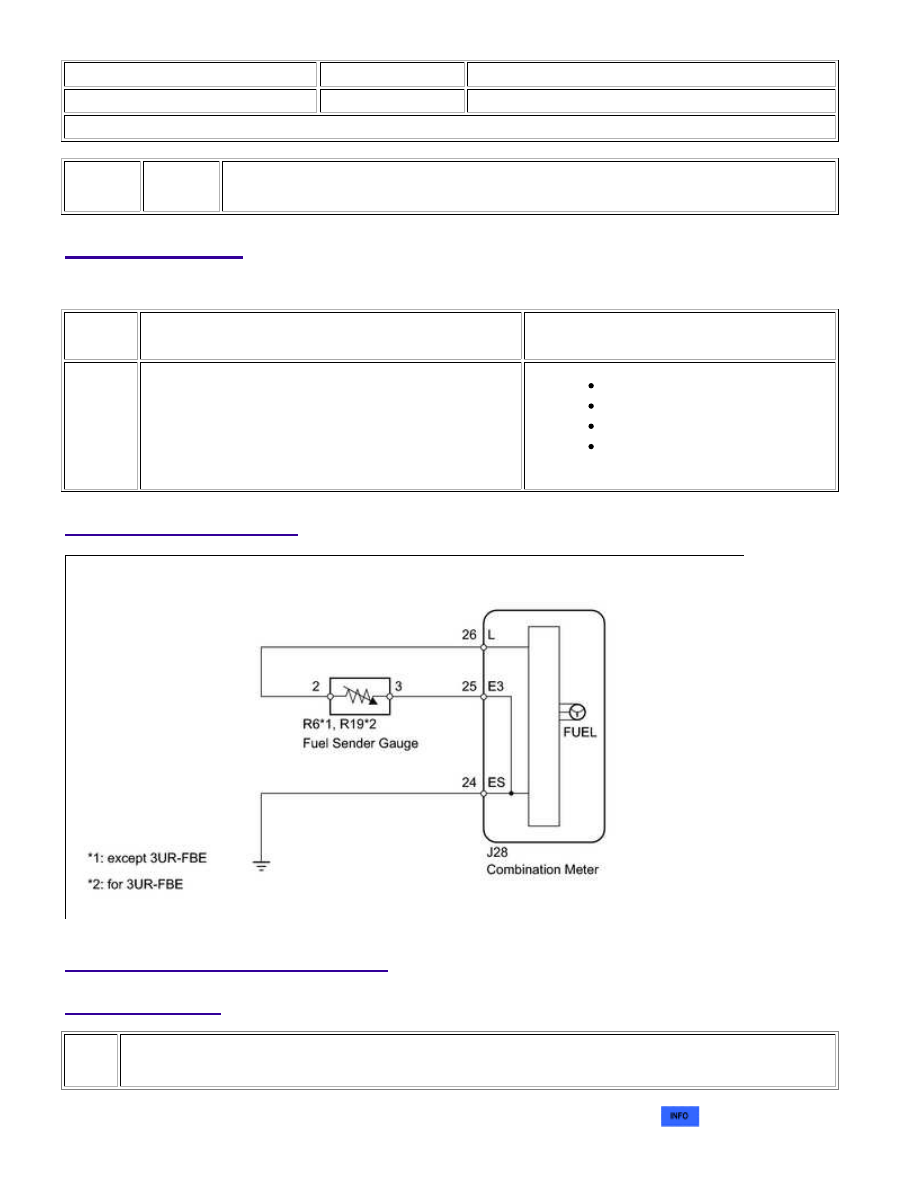

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (FUEL SENDER GAUGE)

(a) Operate the Techstream according to the display and select the "Data List"



.

METER: METER / GAUGE SYSTEM: B1500; Fuel Sender Open Detecte...

Combination Meter:

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Fuel Level

Fuel sender gauge (main) input signal/Min.: 0, Max.:

127.5

Fuel sender input

value

Unit: L

OK:

Fuel value displayed on Techstream is almost same as needle indication

NG

GO TO STEP 2

OK

REPLACE COMBINATION METER ASSEMBLY

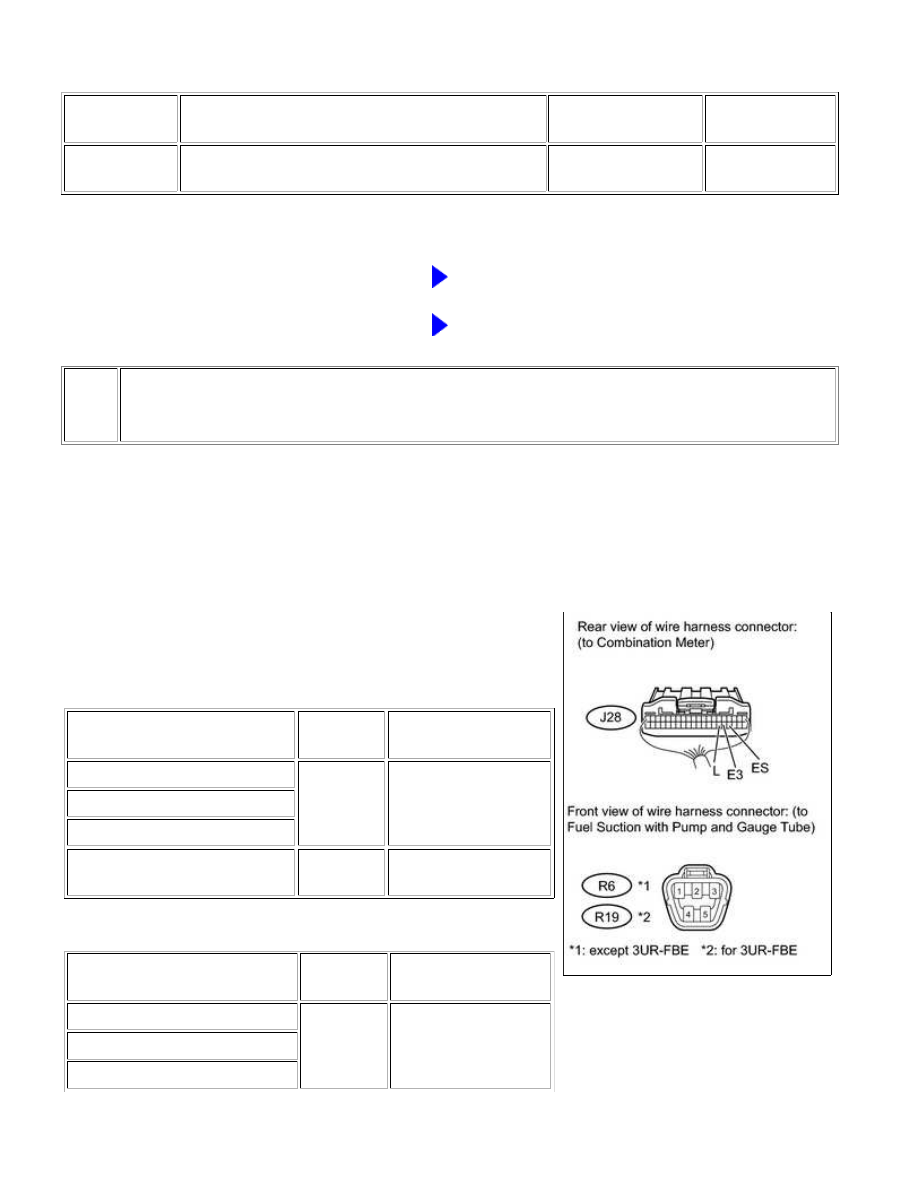

2.

CHECK HARNESS AND CONNECTOR (COMBINATION METER - FUEL SUCTION WITH
PUMP AND GAUGE TUBE AND BODY GROUND)

(a) Disconnect the J28 meter connector.

(b) Disconnect the R6*1 or R19*2 gauge connector.

*1: except 3UR-FBE

*2: for 3UR-FBE

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

except 3UR-FBE

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J28-26 (L) - R6-2

Always

Below 1 Ω

J28-25 (E3) - R6-3

J28-24 (ES) - Body ground

J28-26 (L) or R6-2 - Body

ground

Always

10 kΩ or higher

for 3UR-FBE

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J28-26 (L) - R19-2

Always

Below 1 Ω

J28-25 (E3) - R19-3

J28-24 (ES) - Body ground

METER: METER / GAUGE SYSTEM: B1500; Fuel Sender Open Detecte...

OK

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J28-26 (L) or R19-2 - Body

ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

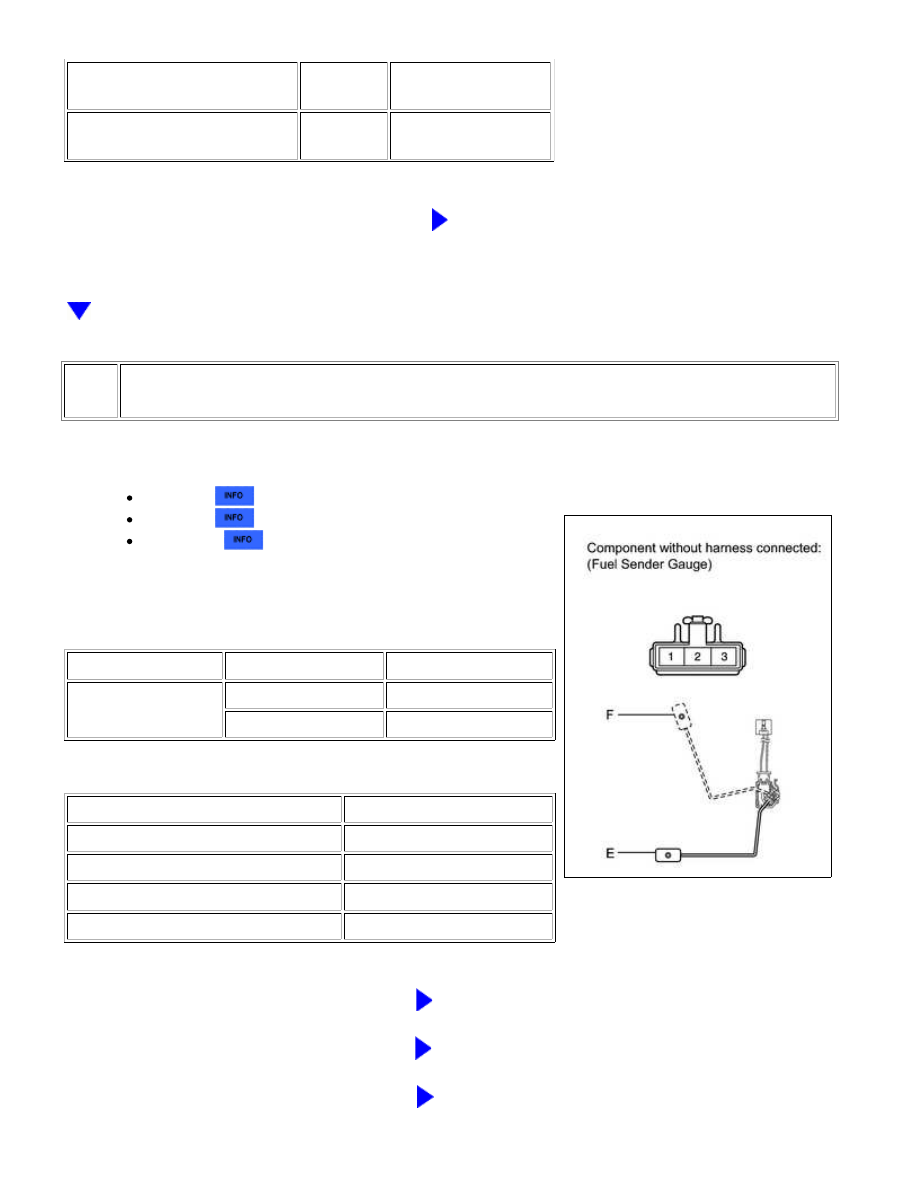

3.

INSPECT FUEL SENDER GAUGE ASSEMBLY

(a) Remove the fuel sender gauge.

for 1UR-FE

for 3UR-FE

for 3UR-FBE

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

Float level is F (upper)

12 to 18 Ω

Float level is E (lower)

405 to 415 Ω

Result

RESULT

PROCEED TO

OK

A

NG (for 1UR-FE)

B

NG (for 3UR-FE)

C

NG (for 3UR-FBE)

D

B

REPLACE FUEL SENDER GAUGE ASSEMBLY

C

REPLACE FUEL SENDER GAUGE ASSEMBLY

D

REPLACE FUEL SENDER GAUGE ASSEMBLY
