Toyota Tundra (2015 year). Manual - part 2410

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VWY00CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: REAR DOOR COURTESY SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

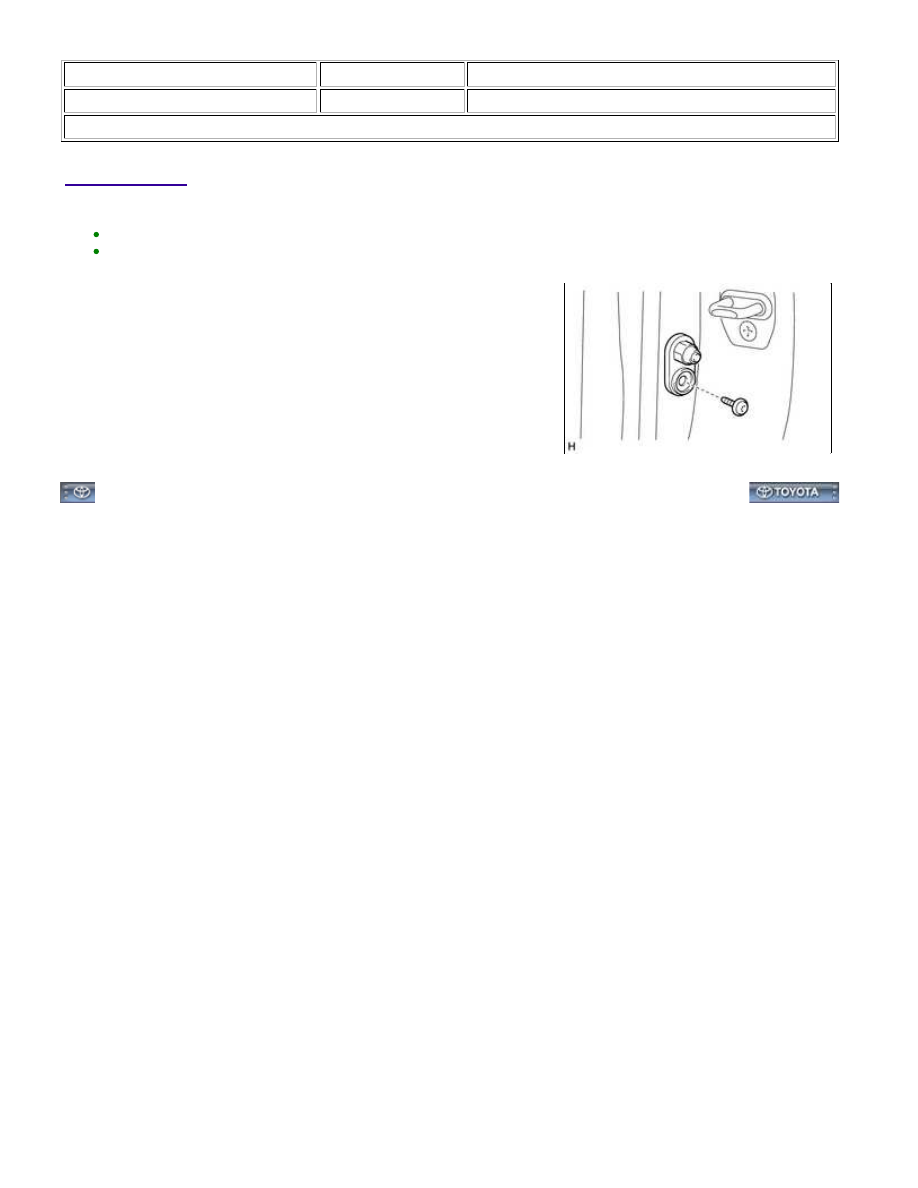

1. REMOVE REAR DOOR COURTESY SWITCH

(a) Using a T30 "TORX" socket wrench, remove the screw.

(b) Disconnect the connector and remove the rear door courtesy

switch.

LIGHTING: REAR DOOR COURTESY SWITCH: REMOVAL; 2015 M...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002VWW00CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: REAR DOOR COURTESY SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

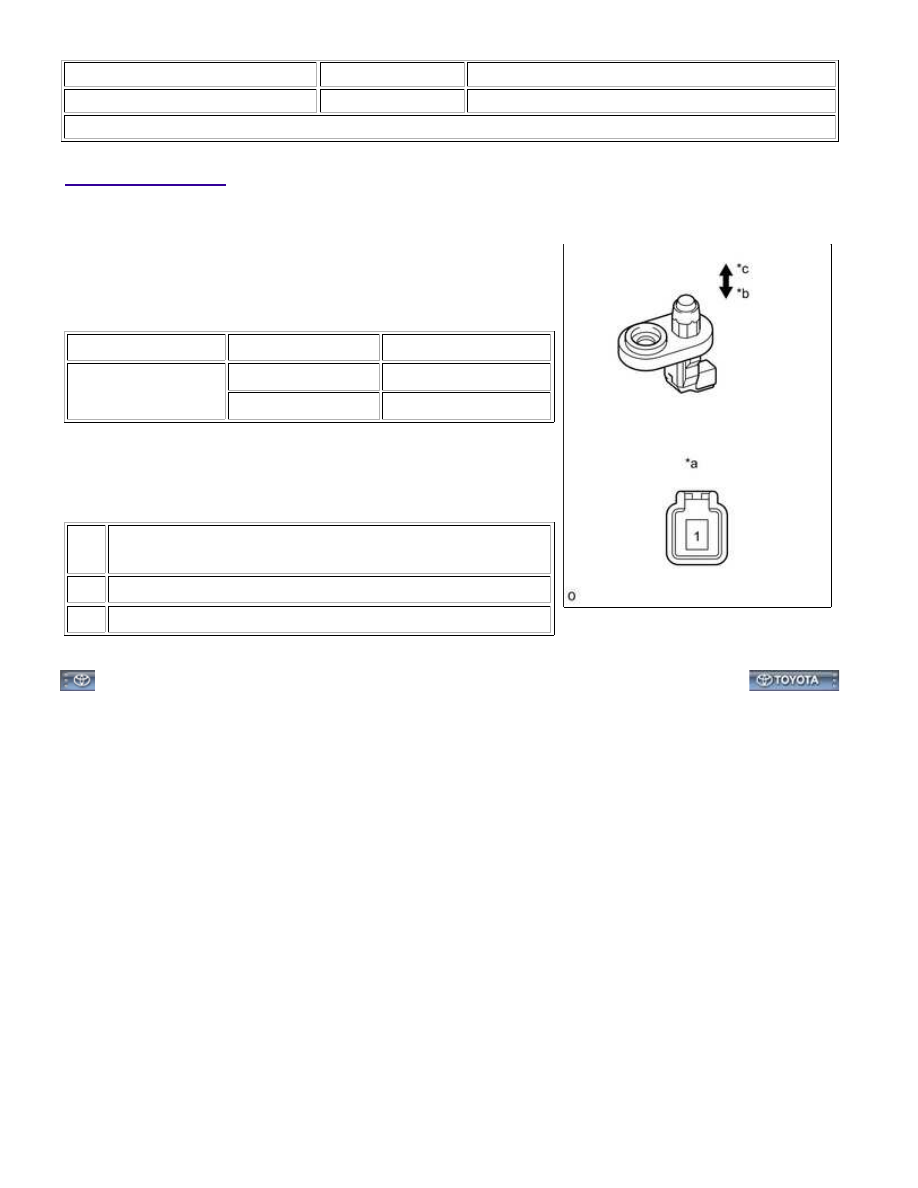

1. INSPECT REAR DOOR COURTESY SWITCH

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 - Switch body

Pushed

10 kΩ or higher

Not pushed

Below 1 Ω

If the result is not as specified, replace the rear door courtesy

switch.

Text in Illustration

*a

Component without harness connected

(Rear Door Courtesy Switch)

*b

Pushed

*c

Not pushed

LIGHTING: REAR DOOR COURTESY SWITCH: INSPECTION; 2015...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VWV00CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: REAR DOOR COURTESY SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL REAR DOOR COURTESY SWITCH

(a) Connect the connector.

(b) Using a T30 "TORX" socket wrench, install the rear door courtesy switch with the screw.

LIGHTING: REAR DOOR COURTESY SWITCH: INSTALLATION; 20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002YS400IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

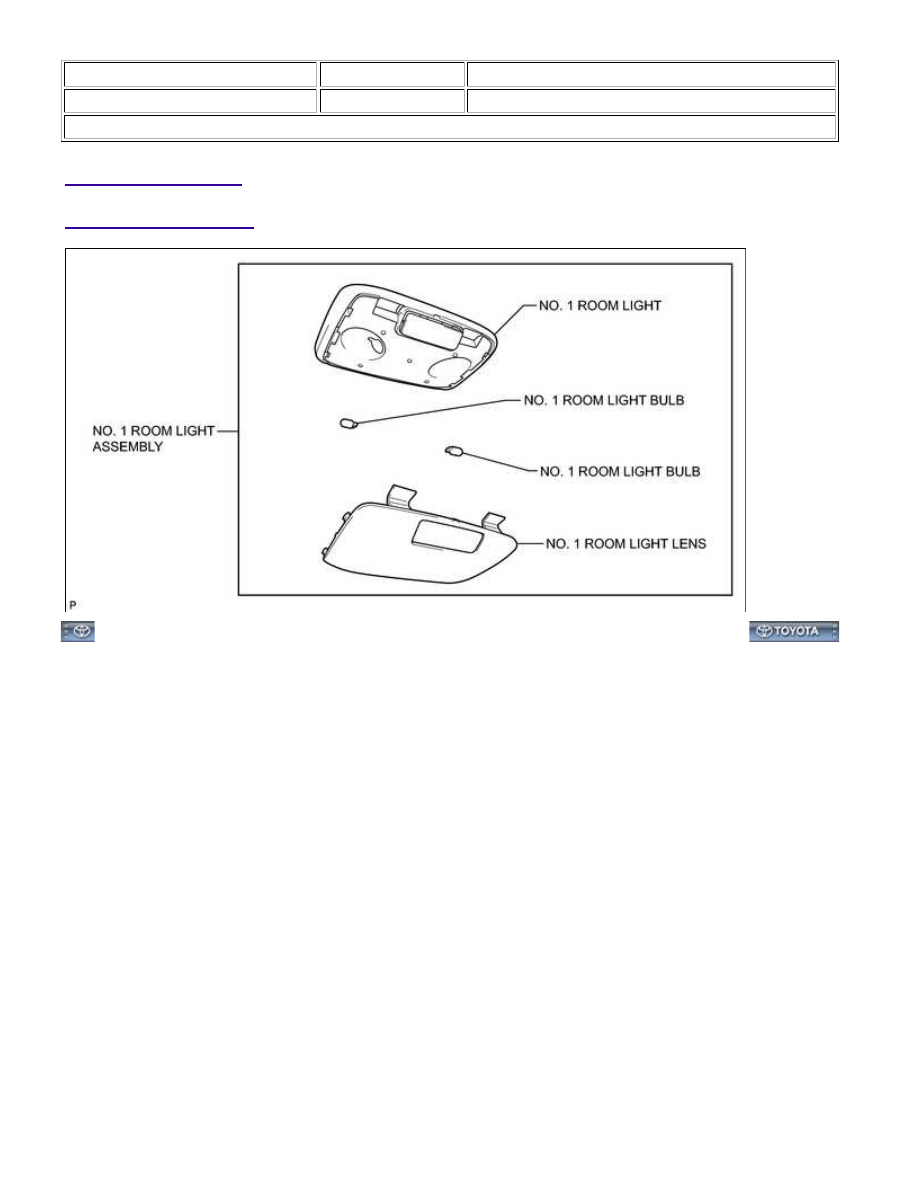

Title: LIGHTING: ROOM LIGHT ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

LIGHTING: ROOM LIGHT ASSEMBLY: COMPONENTS; 2015 MY Tu...
