Toyota Tundra (2015 year). Manual - part 2411

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YS500IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: ROOM LIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE NO. 1 ROOM LIGHT ASSEMBLY

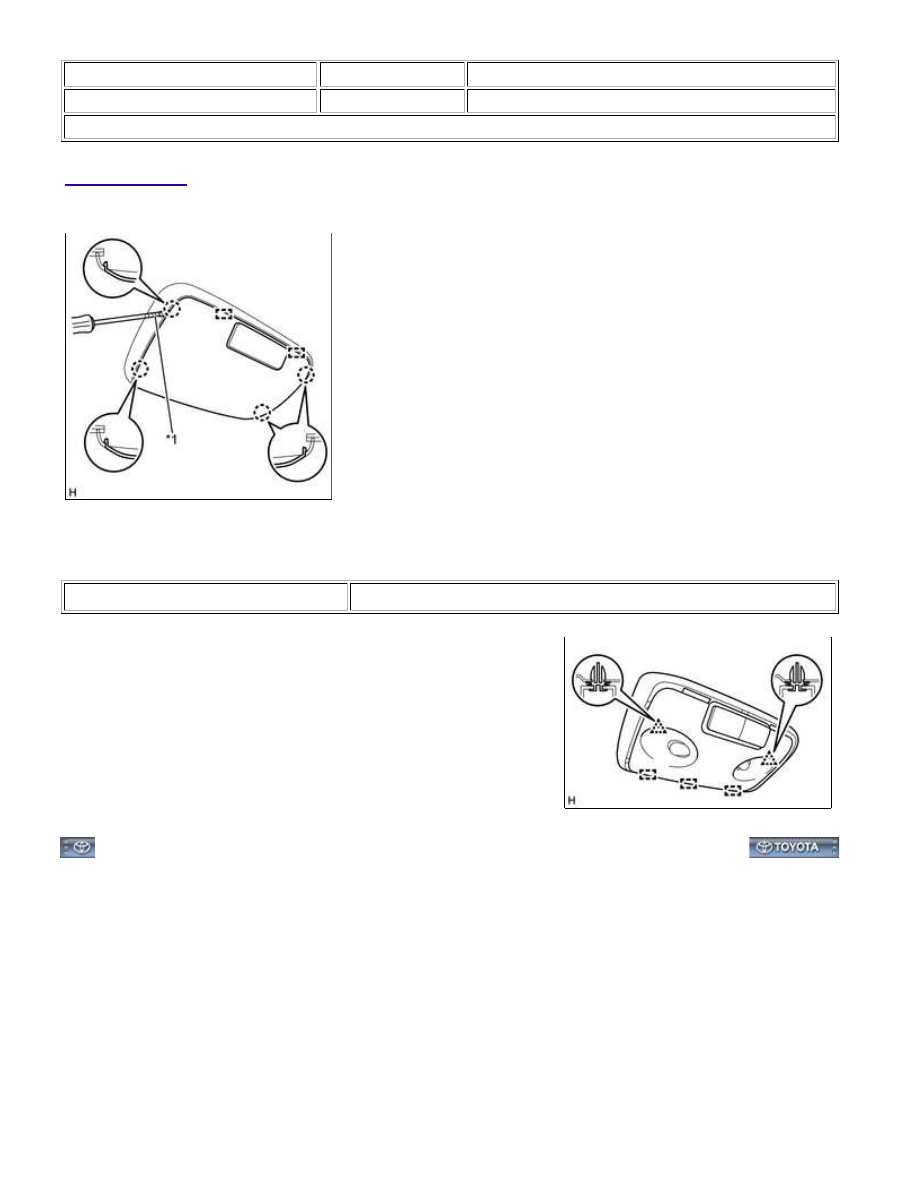

(a) Using a screwdriver, detach the 4 claws and 2 guides and remove the No. 1 room light lens.

Text in Illustration

*1

Tape

(b) Detach the 2 clips and 3 guides and remove the No. 1 room light

assembly.

LIGHTING: ROOM LIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZFP00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: ROOM LIGHT ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

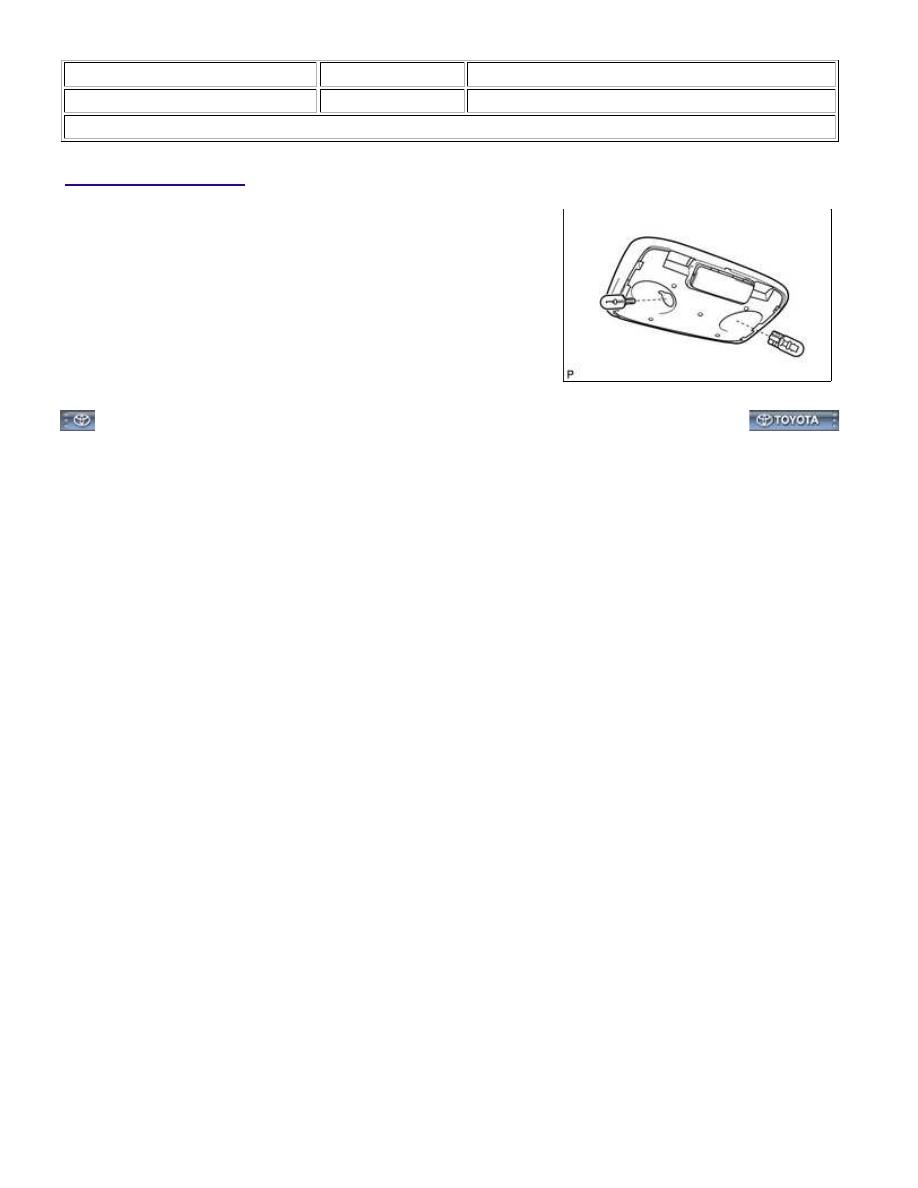

1. REMOVE NO. 1 ROOM LIGHT BULB

(a) Remove the 2 No. 1 room light bulbs from the No. 1 room light.

LIGHTING: ROOM LIGHT ASSEMBLY: DISASSEMBLY; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZFQ00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: ROOM LIGHT ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL NO. 1 ROOM LIGHT BULB

(a) Install the 2 No. 1 room light bulbs to the No. 1 room light.

LIGHTING: ROOM LIGHT ASSEMBLY: REASSEMBLY; 2015 MY Tun...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YS300IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: ROOM LIGHT ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL NO. 1 ROOM LIGHT ASSEMBLY

(a) Attach the 3 guides and 2 clips to install the No. 1 room light assembly.

(b) Attach the 2 guides and 4 claws to install the No. 1 room light lens.

LIGHTING: ROOM LIGHT ASSEMBLY: INSTALLATION; 2015 MY Tu...
