Toyota Tundra (2015 year). Manual - part 2408

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YFL00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

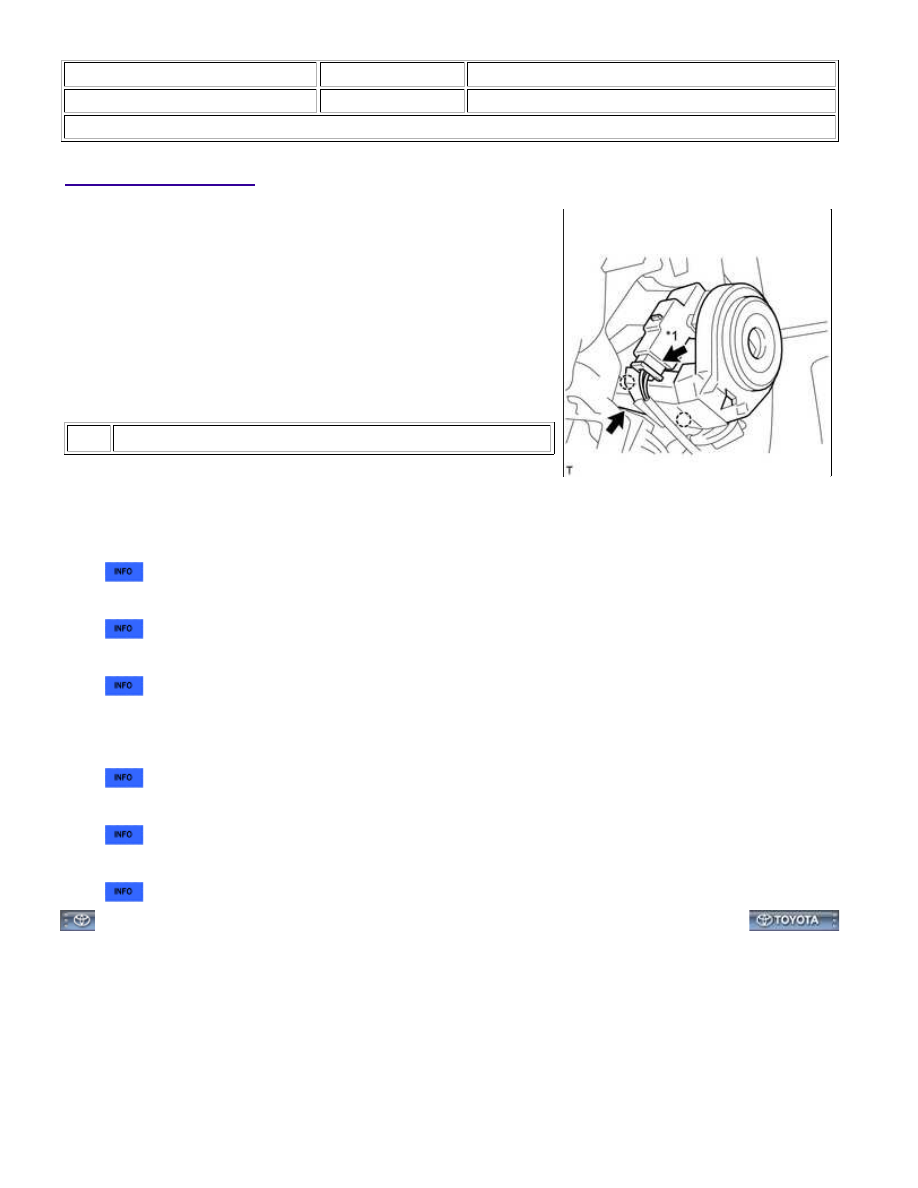

Title: LIGHTING: IGNITION KEY CYLINDER LIGHT: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL TRANSPONDER KEY AMPLIFIER (IGNITION

KEY CYLINDER LIGHT)

(a) Connect the connector.

(b) Attach the 2 claws to install the transponder key amplifier

(ignition key cylinder light).

(c) Connect the unlock warning switch connector.

Text in Illustration

*1

Unlock Warning Switch Connector

2. INSTALL UPPER STEERING COLUMN COVER

(a) for Manual Tilt:

(b) for Manual Tilt and Manual Telescopic Steering Column:

(c) for Power Tilt and Power Telescopic Steering Column:

3. INSTALL LOWER STEERING COLUMN COVER

(a) for Manual Tilt:

(b) for Manual Tilt and Manual Telescopic Steering Column:

(c) for Power Tilt and Power Telescopic Steering Column:

LIGHTING: IGNITION KEY CYLINDER LIGHT: INSTALLATION; 20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZZF00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

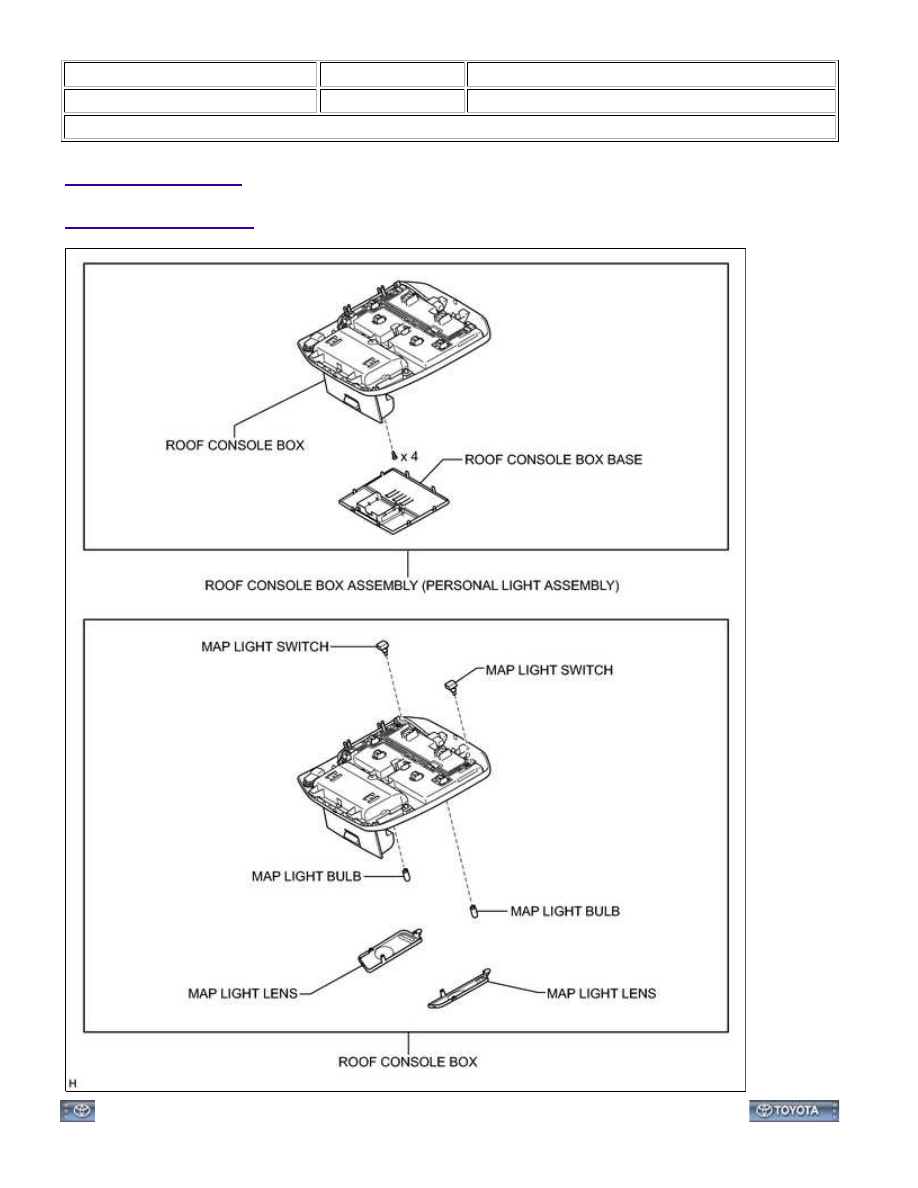

Title: LIGHTING: PERSONAL LIGHT ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

LIGHTING: PERSONAL LIGHT ASSEMBLY: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZZI00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

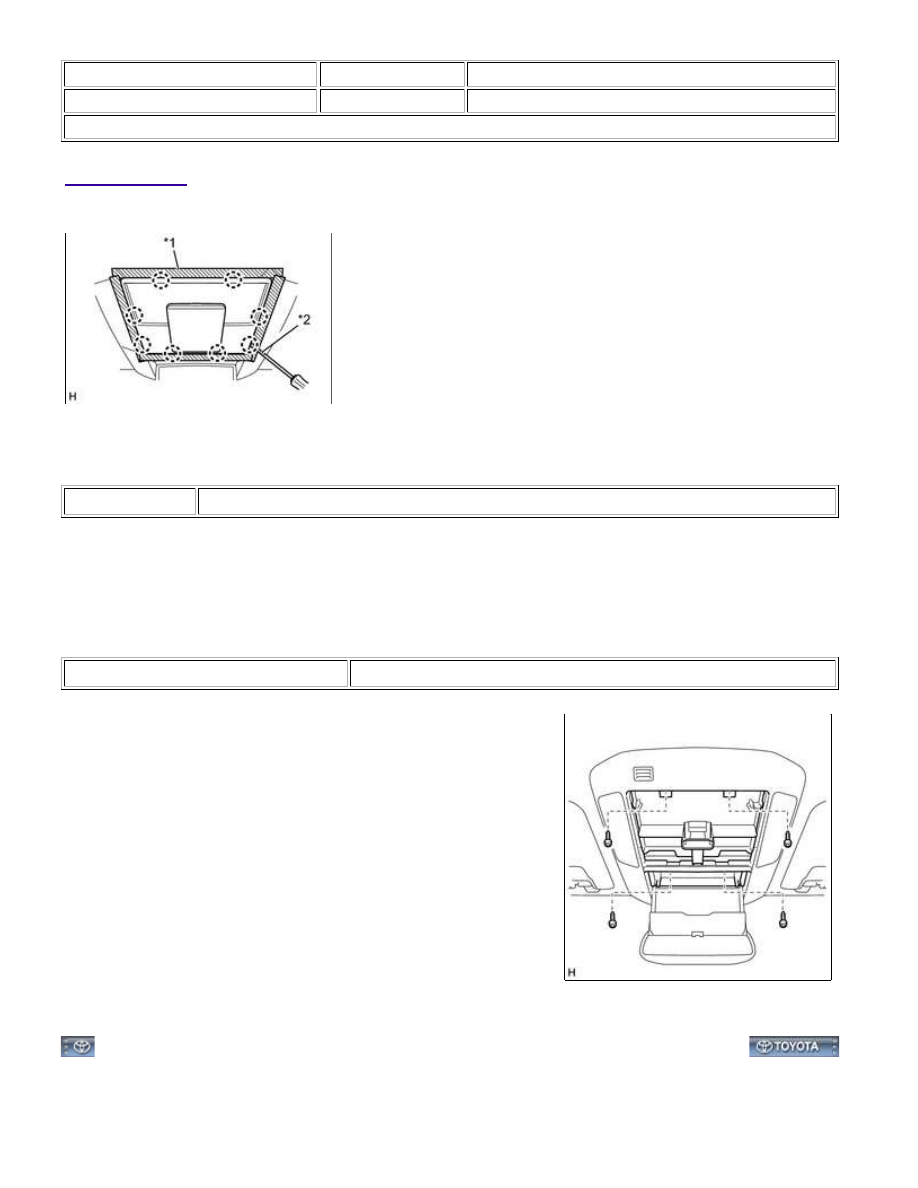

Title: LIGHTING: PERSONAL LIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE ROOF CONSOLE BOX ASSEMBLY (PERSONAL LIGHT ASSEMBLY)

*1

Protective Tape

Tape the screwdriver tip before use.

Text in Illustration

*2

Tape

(c) Using a T20 "TORX" socket wrench, remove the 4 screws.

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZZG00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

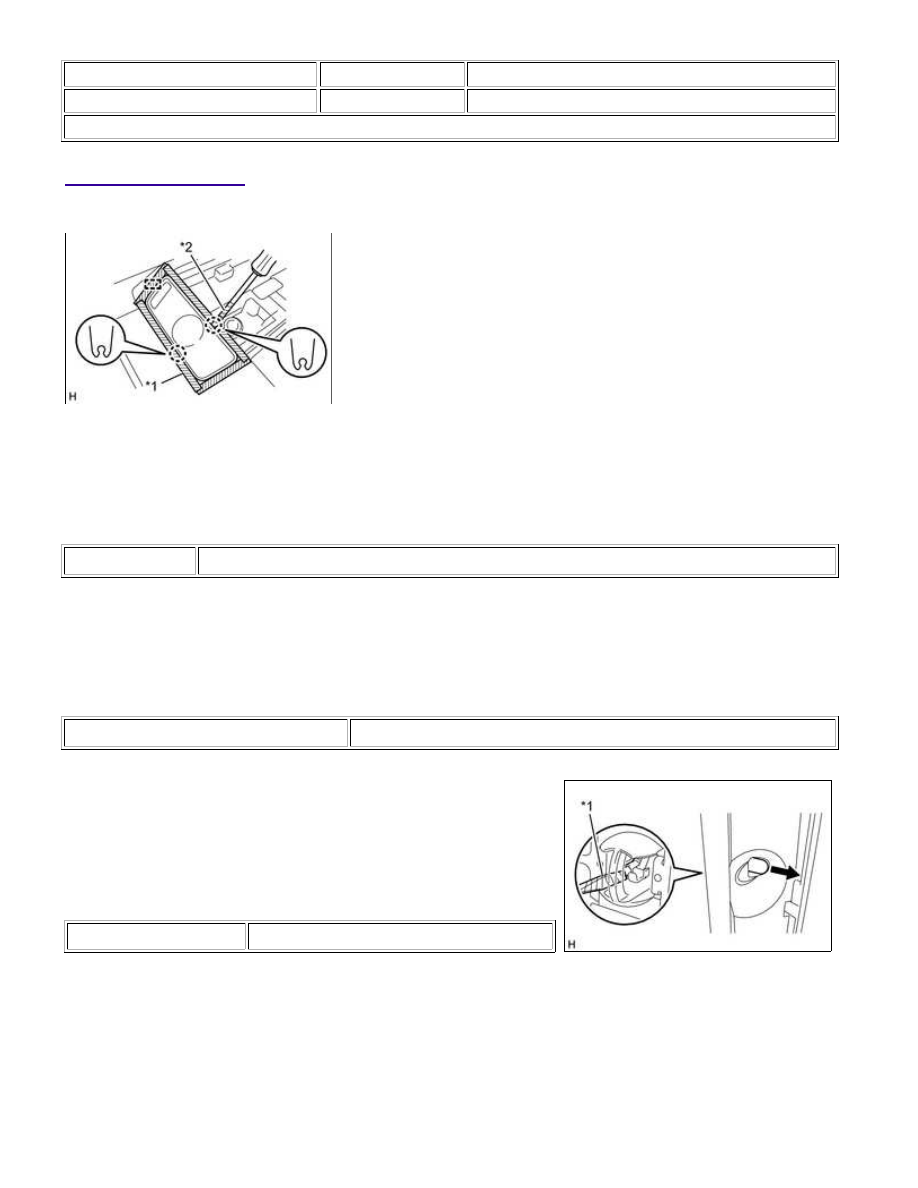

Title: LIGHTING: PERSONAL LIGHT ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE MAP LIGHT BULB

HINT:

Use the same procedure for both map light bulbs.

(a) Put protective tape around the map light lens.

Text in Illustration

*1

Protective Tape

(b) Using a screwdriver, detach the 2 claws and guide and remove the map light lens.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*2

Tape

(c) Using a screwdriver, push out the map light bulb from the back of

Tape the screwdriver tip before use.

Text in Illustration

*1

Tape

LIGHTING: PERSONAL LIGHT ASSEMBLY: DISASSEMBLY; 2015 ...
