Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VWX00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FRONT DOOR COURTESY SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

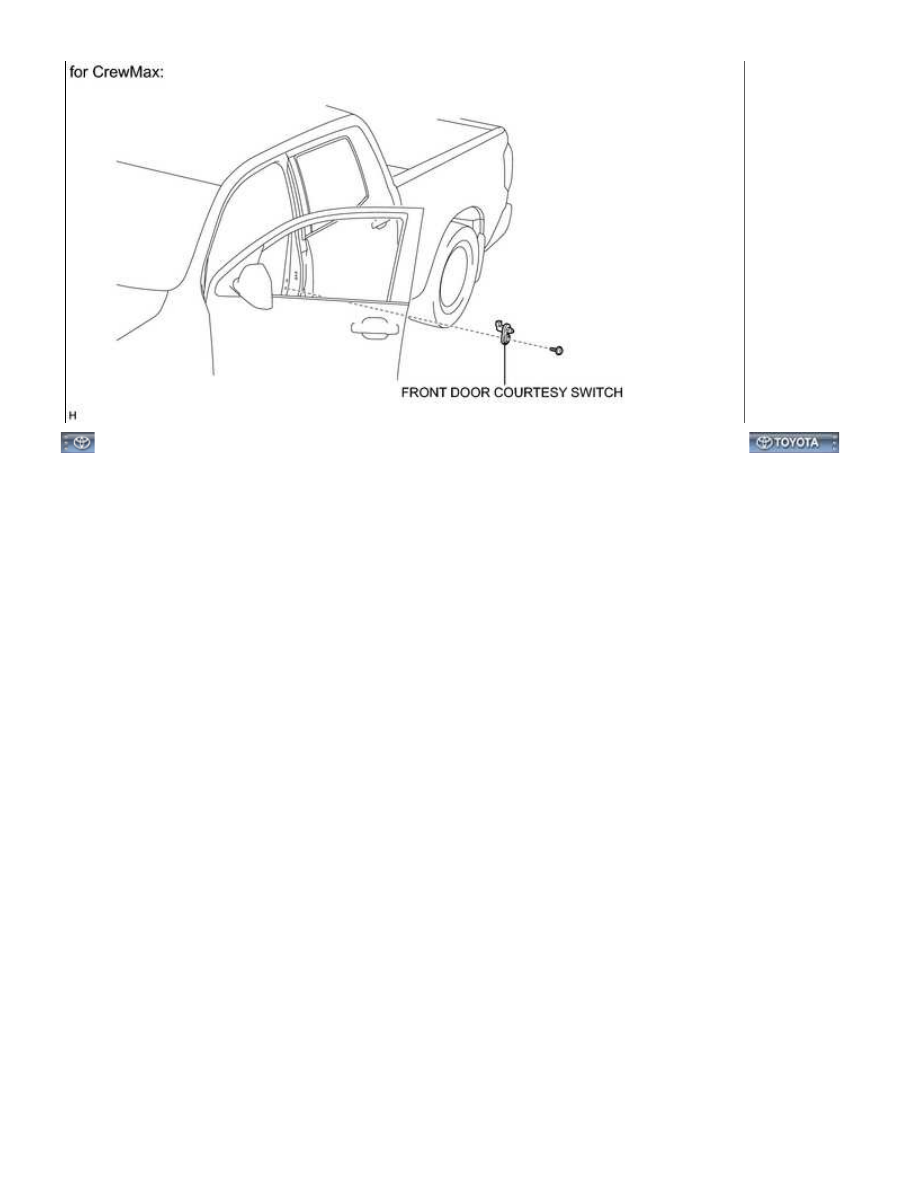

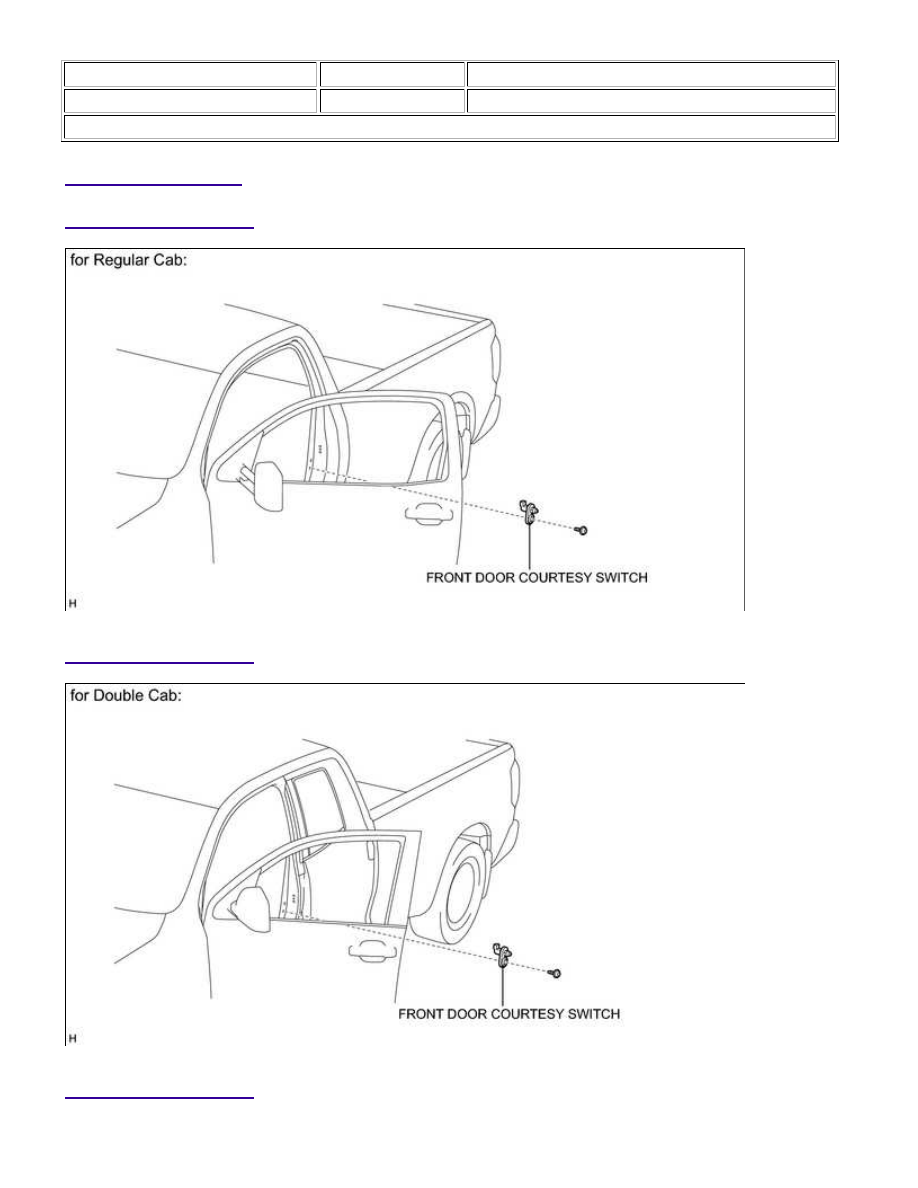

COMPONENTS

ILLUSTRATION

ILLUSTRATION

ILLUSTRATION

LIGHTING: FRONT DOOR COURTESY SWITCH: COMPONENTS; 20...

LIGHTING: FRONT DOOR COURTESY SWITCH: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VWY00DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FRONT DOOR COURTESY SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

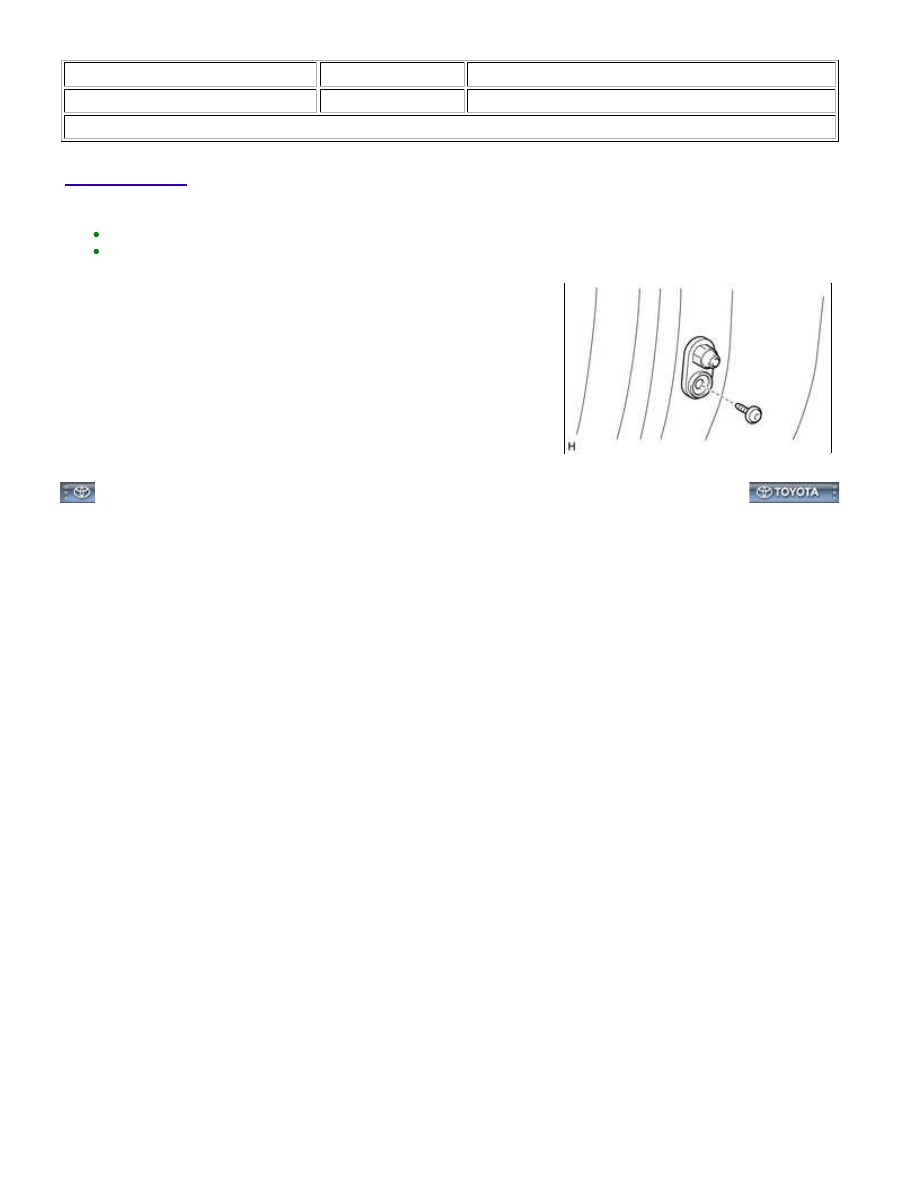

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FRONT DOOR COURTESY SWITCH

(a) Using a T30 "TORX" socket wrench, remove the screw.

(b) Disconnect the connector and remove the front door courtesy

switch.

LIGHTING: FRONT DOOR COURTESY SWITCH: REMOVAL; 2015 ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002VWW00DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FRONT DOOR COURTESY SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

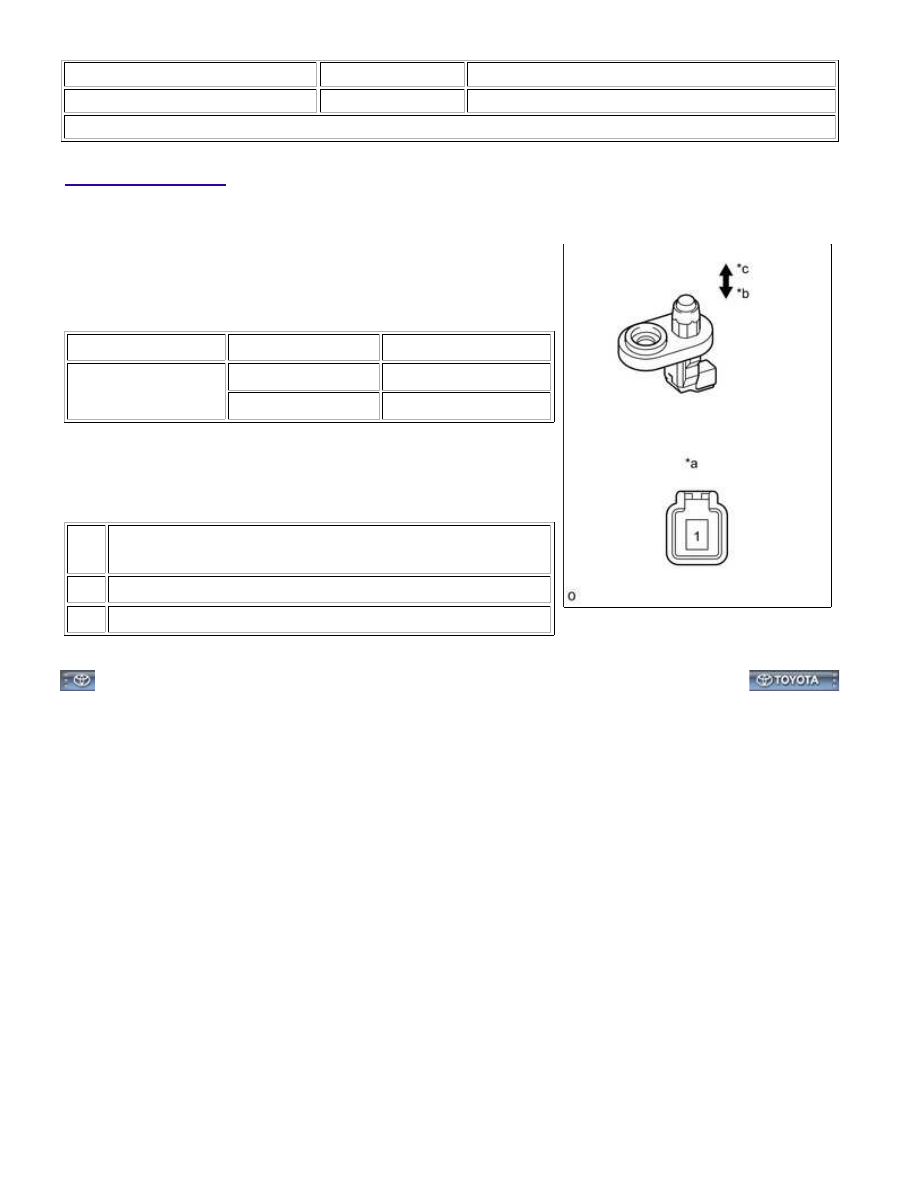

INSPECTION

1. INSPECT FRONT DOOR COURTESY SWITCH

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 - Switch body

Pushed

10 kΩ or higher

Not pushed

Below 1 Ω

If the result is not as specified, replace the front door courtesy

switch.

Text in Illustration

*a

Component without harness connected

(Front Door Courtesy Switch)

*b

Pushed

*c

Not pushed
