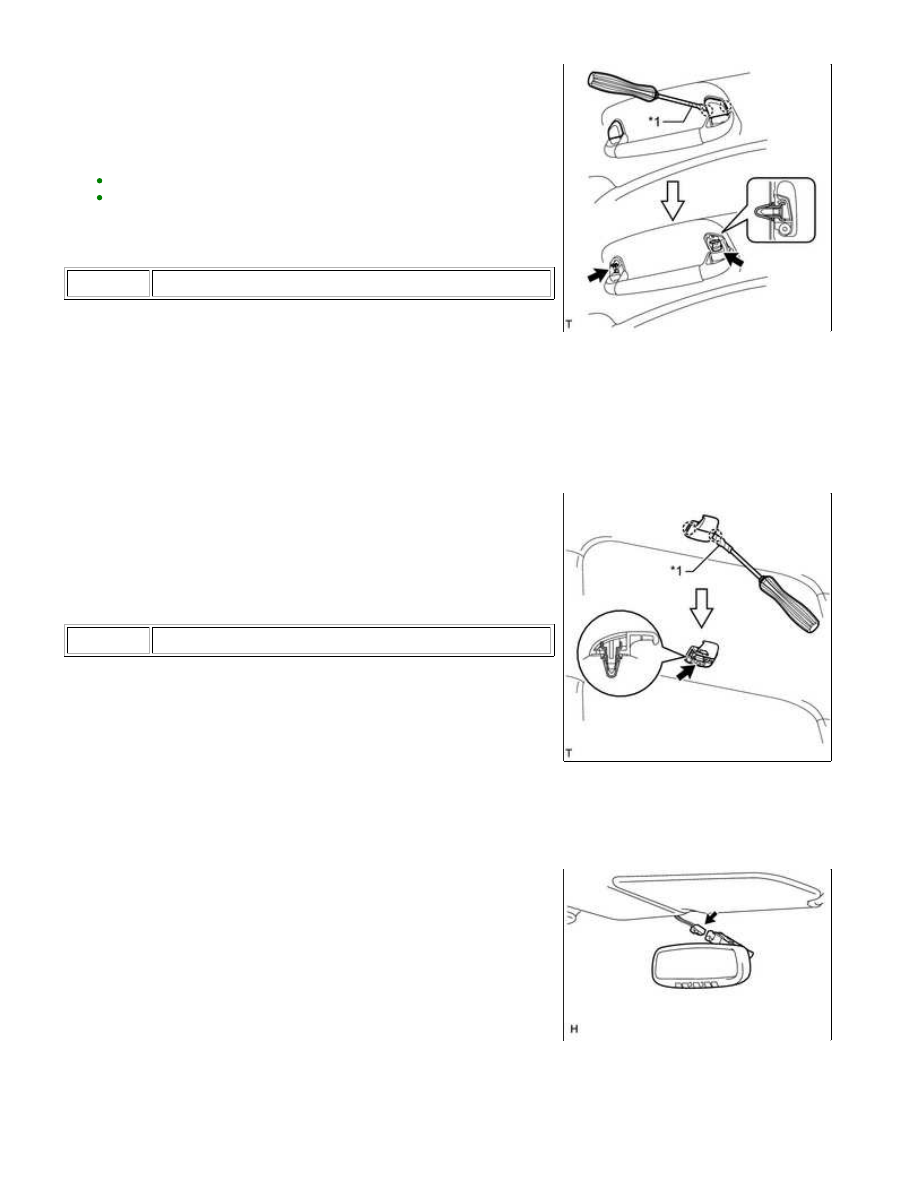

(a) Using a screwdriver, detach the 2 claws and remove the assist

grip cover.

HINT:

Tape the screwdriver tip before use.
Use the same procedure to remove the assist grip cover on the
other side.

Text in Illustration

*1

Protective Tape

(b) Detach the 2 clips and remove the assist grip sub-assembly.

37. REMOVE COAT HOOK

HINT:

Use the same procedure to remove the coat hook on the other side.

(a) Using a screwdriver, detach the 2 claws and remove the coat

hook cap.

Text in Illustration

*1

Protective Tape

HINT:

Tape the screwdriver tip before use.

(b) Detach the clip and remove the coat hook.

38. REMOVE ROOF HEADLINING ASSEMBLY

(a) w/ EC Mirror:

Disconnect the connector.

INTERIOR: ROOF HEADLINING (for Double Cab): REMOVAL; 2015...

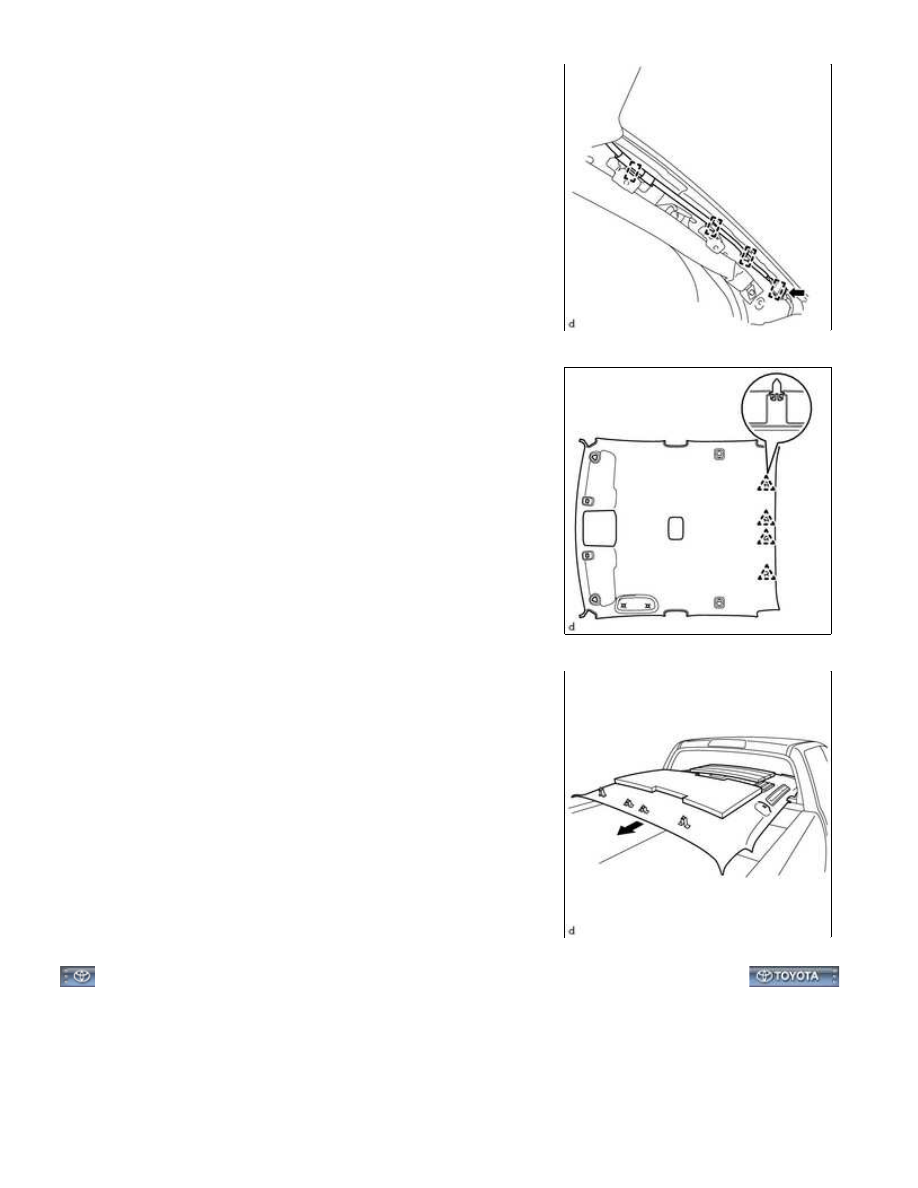

(b) Disconnect the connector and detach the 4 wire harness clamps

from the front pillar LH.

in the illustration.

NOTICE:

INTERIOR: ROOF HEADLINING (for Double Cab): REMOVAL; 2015...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7W00XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

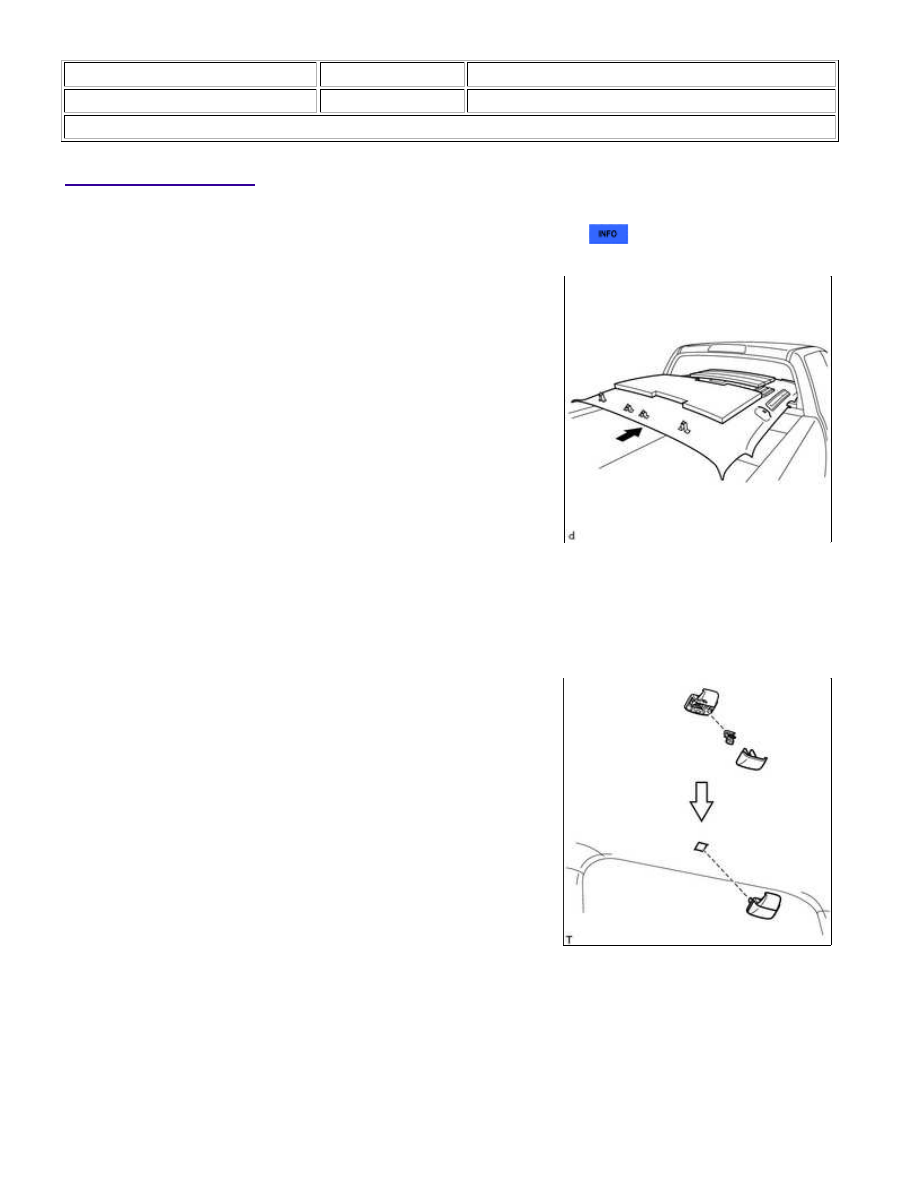

Title: INTERIOR: ROOF HEADLINING (for Double Cab): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL ROOF HEADLINING ASSEMBLY

NOTICE:

the front pillar LH.

(d) w/ EC Mirror:

Connect the connector.

2. INSTALL COAT HOOK

HINT:

Use the same procedure to install the coat hook on the other side.

(a) Assemble the coat hook as shown in the illustration.

(b) Attach the clip to install the coat hook.

3. INSTALL ASSIST GRIP SUB-ASSEMBLY

HINT:

Use the same procedure for all the assist grip sub-assemblies.

INTERIOR: ROOF HEADLINING (for Double Cab): INSTALLATION; ...

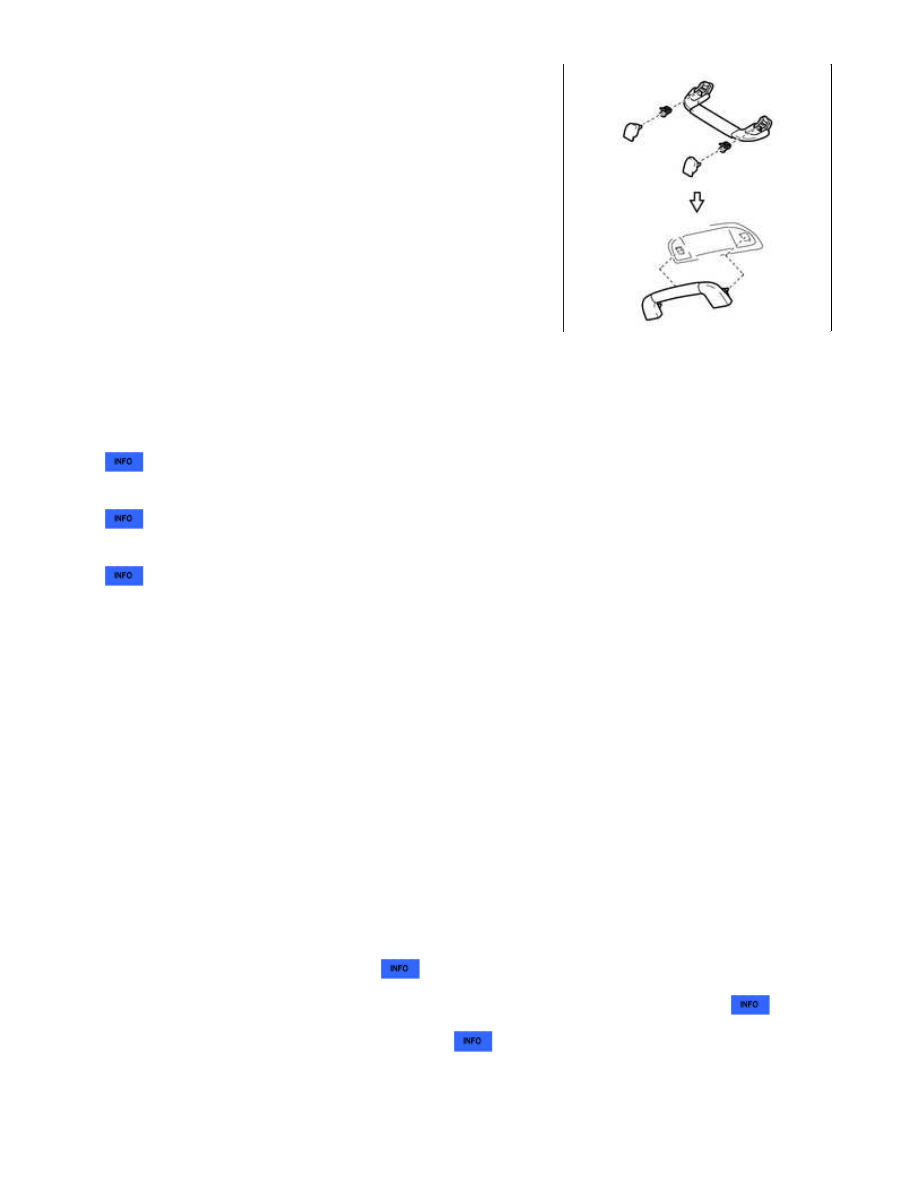

(a) Assemble the assist grip sub-assembly as shown in the

illustration.

(b) Attach the 2 clips to install the assist grip sub-assembly.

4. INSTALL BACK WINDOW ASSEMBLY

(a) for Fixed Type:

(b) for Slide Type:

(c) for Power Slide Type:

5. INSTALL VISOR HOLDER

HINT:

Use the same procedure to install the visor holder on the other side.

(a) Using a T20 "TORX" driver, install the visor holder with the "TORX "screw.

6. INSTALL VISOR ASSEMBLY LH

(a) w/ Vanity Light:

Connect the connector.

(b) Attach the claw to install the visor assembly LH.

(c) Install the 2 screws.

7. INSTALL VISOR ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

8. INSTALL ROOM LIGHT ASSEMBLY

9. INSTALL INNER REAR VIEW MIRROR STAY HOLDER COVER (w/ EC Mirror)

10. INSTALL ROOF CONSOLE BOX ASSEMBLY

11. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY LH
