(c) Remove the bolt.

(d) Detach the clip, guide and remove the center pillar garnish LH.

Text in Illustration

*1

Protective Tape

-

-

HINT:

Use the same procedure described for the LH side.

23. REMOVE FRONT SHOULDER BELT ANCHOR PLATE

SUB-ASSEMBLY LH

HINT:

Use the same procedure described for the LH side.

25. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

INTERIOR: ROOF HEADLINING (for Double Cab): REMOVAL; 2015...

(a) Detach the 2 claws and remove the cover.

(b) Loosen the bolt and disconnect the rear seat outer belt

assembly.

(c) Detach the 6 clips and remove the lower quarter trim panel

assembly LH.

26. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

27. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

(a) Apply protective tape as shown in the illustration.

Text in Illustration

*1

Protective Tape

(b) Using a screwdriver, detach the claw and open the cover.

INTERIOR: ROOF HEADLINING (for Double Cab): REMOVAL; 2015...

HINT:

Tape the screwdriver tip before use.

(c) Remove the 2 bolts.

(d) Detach the 4 clips and remove the front quarter trim panel assembly LH.

HINT:

Use the same procedure described for the LH side.

29. REMOVE ROOF CONSOLE BOX ASSEMBLY

30. REMOVE INNER REAR VIEW MIRROR STAY HOLDER COVER (w/ EC Mirror)

31. REMOVE ROOM LIGHT ASSEMBLY

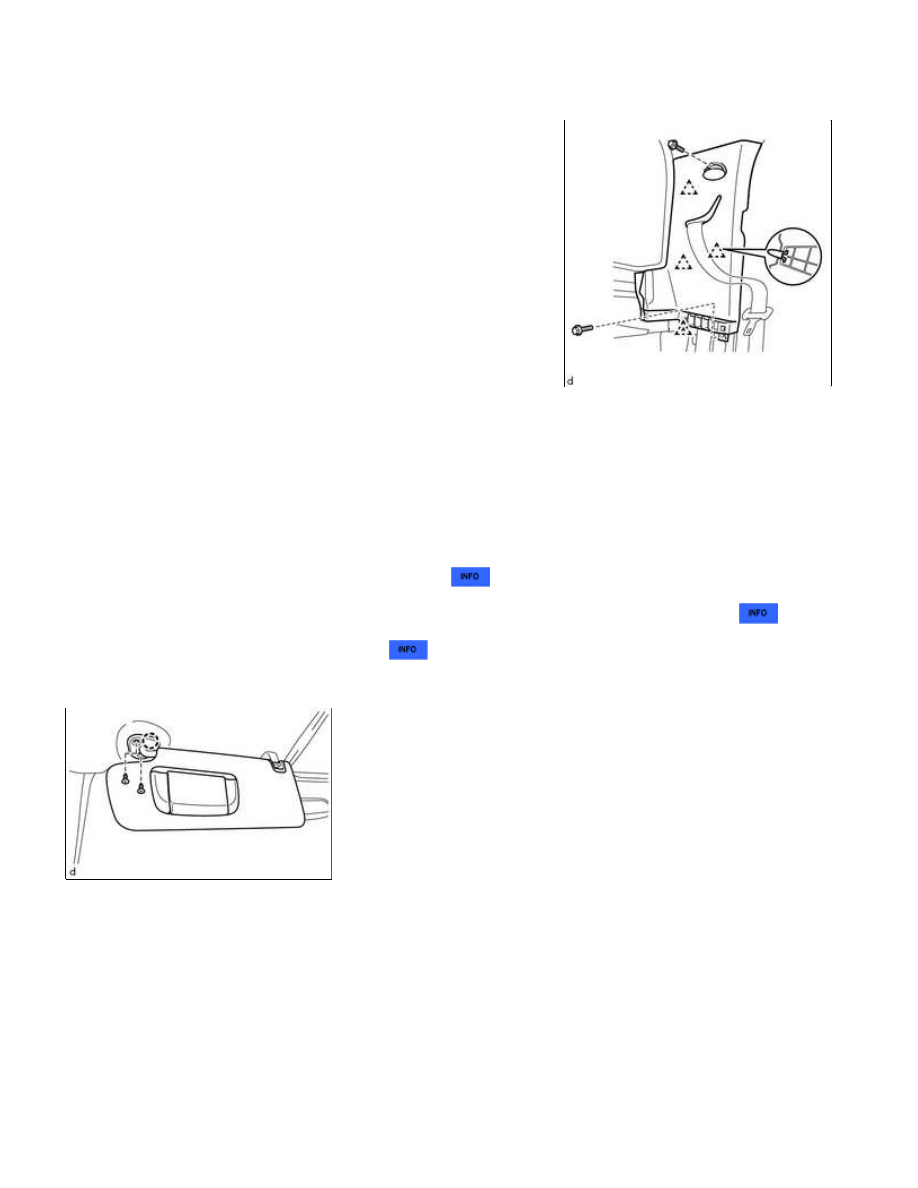

32. REMOVE VISOR ASSEMBLY LH

(a) Remove the 2 screws.

(b) Detach the claw and remove the visor assembly LH.

INTERIOR: ROOF HEADLINING (for Double Cab): REMOVAL; 2015...

(c) w/ Vanity Light:

Disconnect the connector.

33. REMOVE VISOR ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

34. REMOVE VISOR HOLDER

HINT:

Use the same procedure to remove the visor holder on the other side.

(a) Using a T20 "TORX" driver, remove the "TORX" screw and visor

holder.

35. REMOVE BACK WINDOW ASSEMBLY

(a) for Fixed Type:

(b) for Slide Type:

(c) for Power Slide Type:

36. REMOVE ASSIST GRIP SUB-ASSEMBLY

HINT:

Use the same procedure for all the assist grip sub-assemblies.

INTERIOR: ROOF HEADLINING (for Double Cab): REMOVAL; 2015...
