Toyota Tundra (2015 year). Manual - part 2373

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002W3A00SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

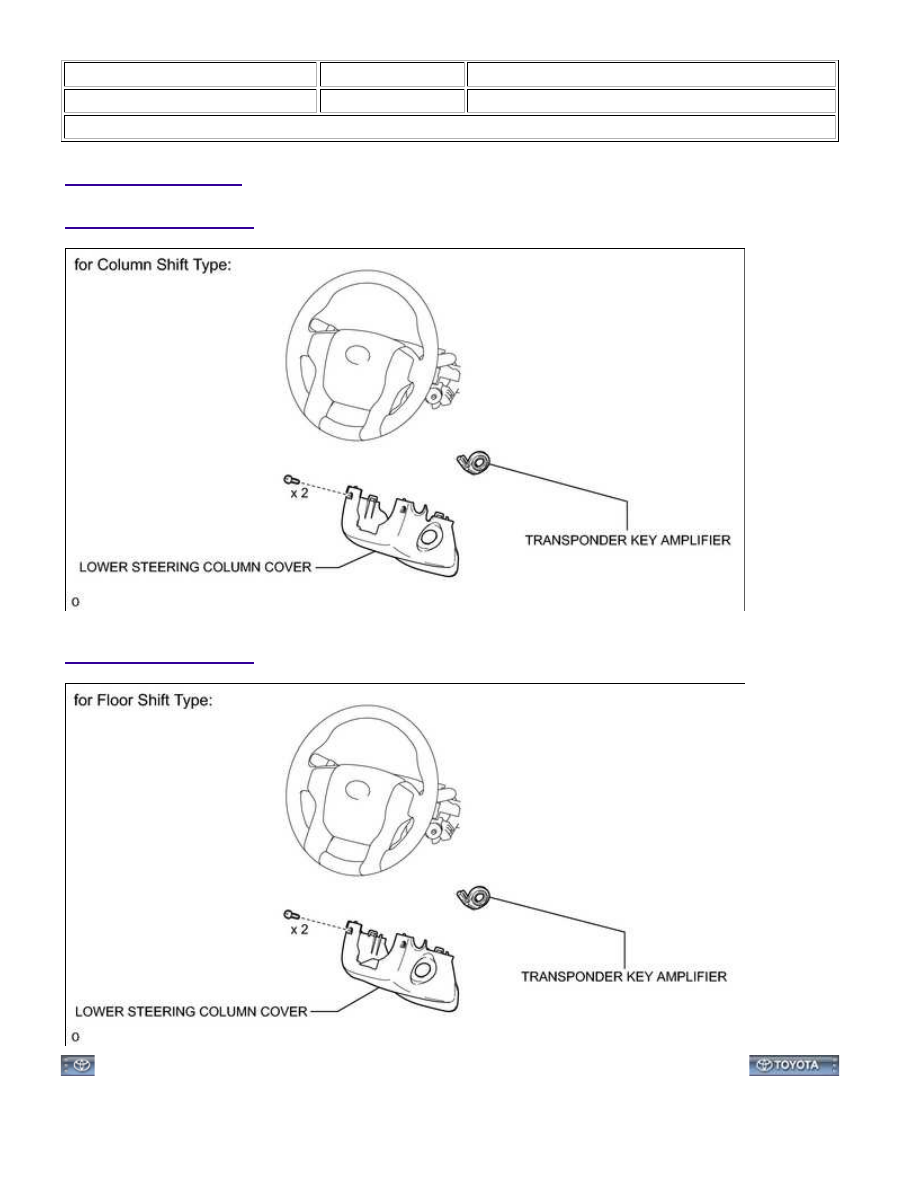

Title: ENGINE IMMOBILISER: TRANSPONDER KEY AMPLIFIER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

ENGINE IMMOBILISER: TRANSPONDER KEY AMPLIFIER: COM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W3B00WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: TRANSPONDER KEY AMPLIFIER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

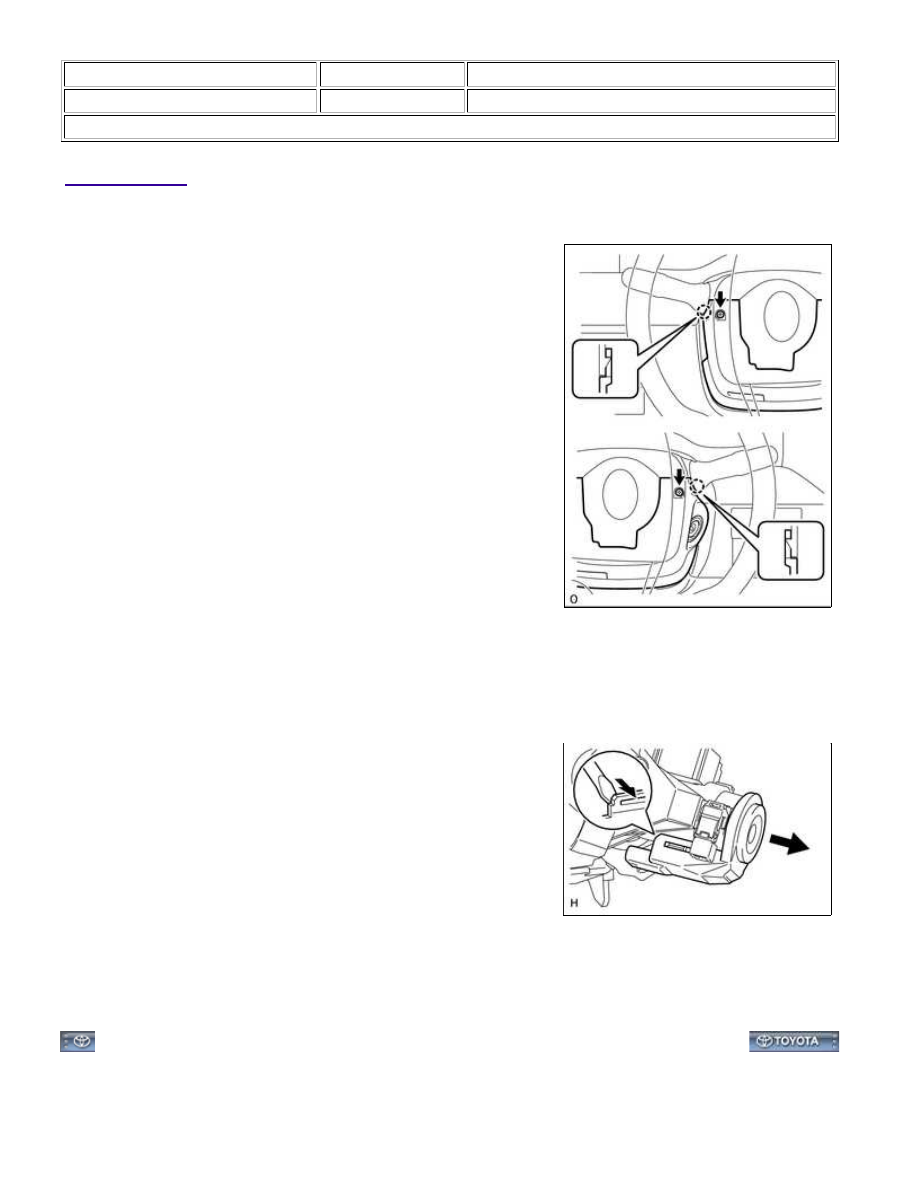

REMOVAL

1. REMOVE LOWER STEERING COLUMN COVER

(a) While turning the steering wheel to the right and left, remove the

2 screws.

(b) Detach the 2 claws and remove the lower steering column cover.

2. REMOVE TRANSPONDER KEY AMPLIFIER

(a) Disconnect each connector.

(b) Using a screwdriver, widen the claws attached to the upper

bracket by approximately 1 mm (0.0394 in.).

(c) Pull out the transponder key amplifier with the claws open.

NOTICE:

Take care not to apply excessive force to prevent the case from being damaged.

ENGINE IMMOBILISER: TRANSPONDER KEY AMPLIFIER: REMO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W3900WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: TRANSPONDER KEY AMPLIFIER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

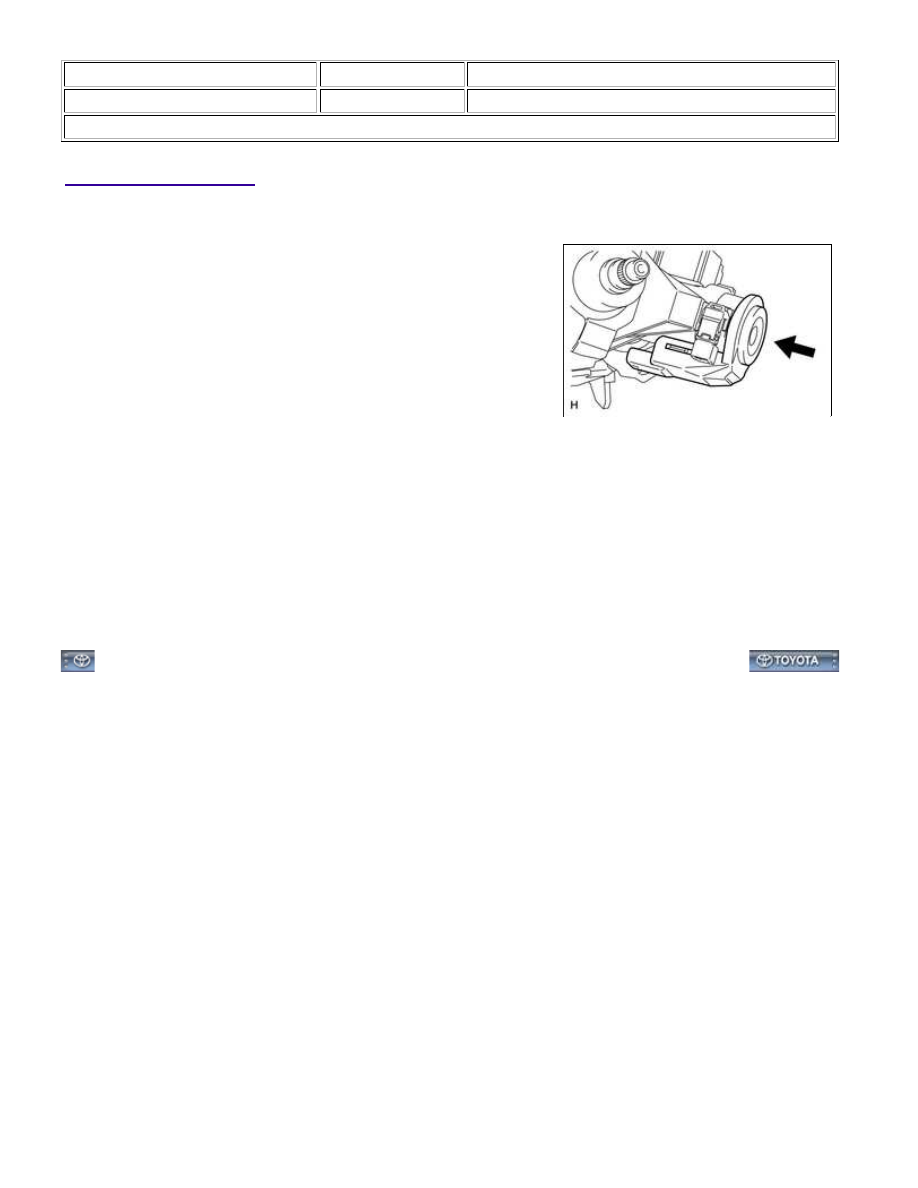

INSTALLATION

1. INSTALL TRANSPONDER KEY AMPLIFIER

(a) Align the transponder key amplifier with the installation position

NOTICE:

Do not push the transponder key amplifier upward with excessive force.

(c) Connect each connector.

2. INSTALL LOWER STEERING COLUMN COVER

(a) Attach the 2 claws to install the lower steering column cover.

(b) Install the 2 screws.

ENGINE IMMOBILISER: TRANSPONDER KEY AMPLIFIER: INSTA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000311100IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

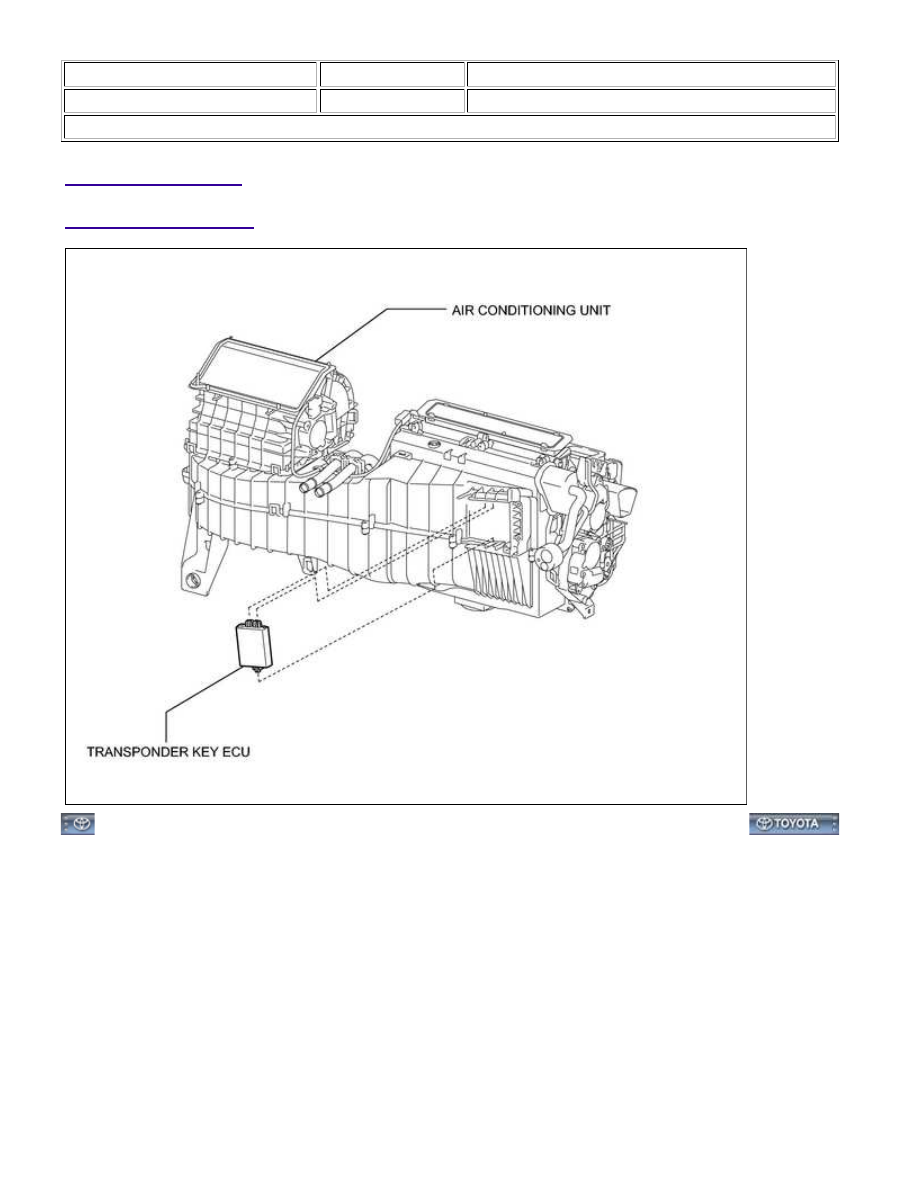

Title: ENGINE IMMOBILISER: TRANSPONDER KEY ECU: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION
