USE SIMULATION METHOD TO CHECK

4.

CHECK REAR SPEED SENSOR INSTALLATION

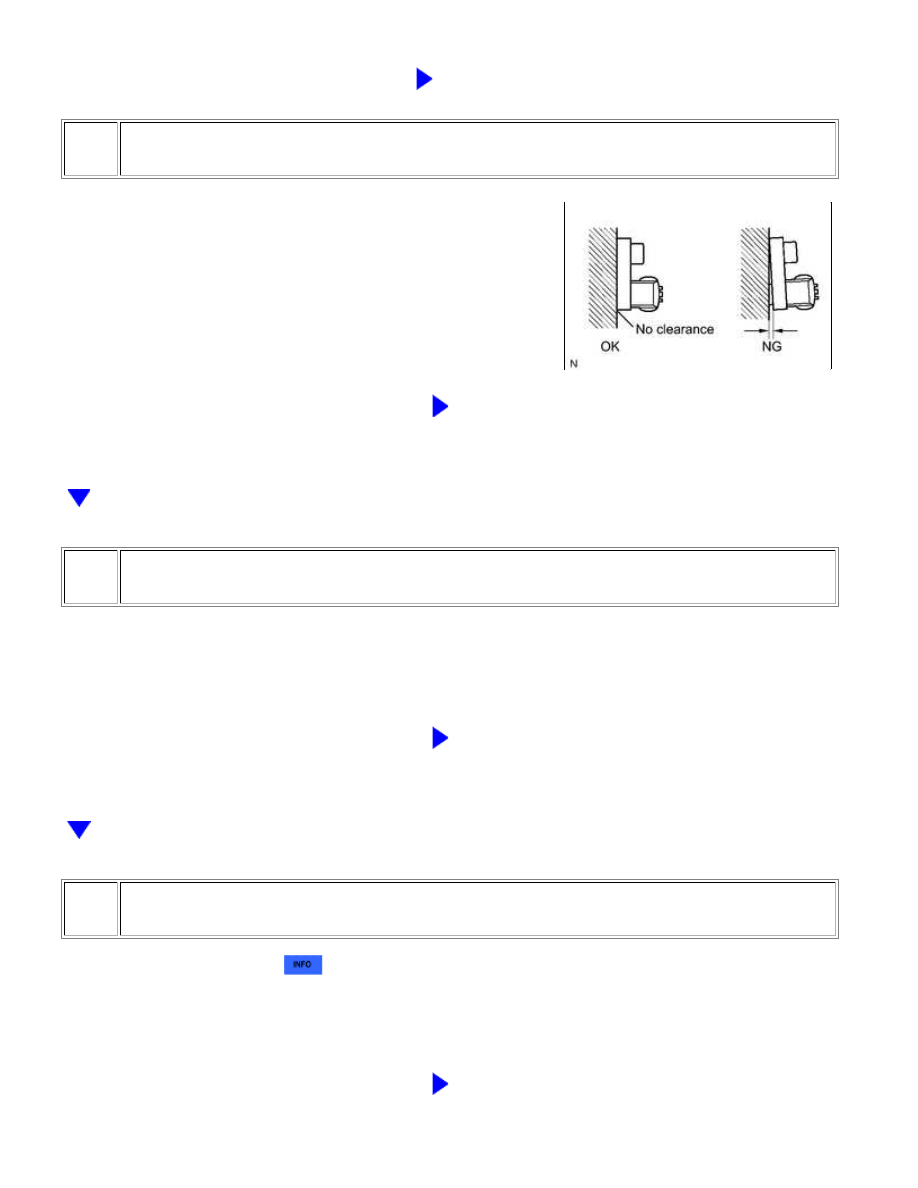

(a) Check that the speed sensor installation bolt is tightened

properly.

OK:

The installation bolt is tightened properly.

NG

TIGHTEN BOLT PROPERLY

5.

CHECK REAR SPEED SENSOR

(a) Visually check the speed sensor for deformation and damage.

OK:

No deformation or damage.

There is no gap between the sensor and rear axle carrier.

NG

REPLACE REAR SPEED SENSOR

6.

CHECK SPEED SENSOR TIP

(a) Remove the speed sensor



.

(b) Check the sensor tip.

OK:

No scratches or foreign matter on the sensor tip.

NG

CLEAN OR REPLACE SPEED SENSOR

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

7.

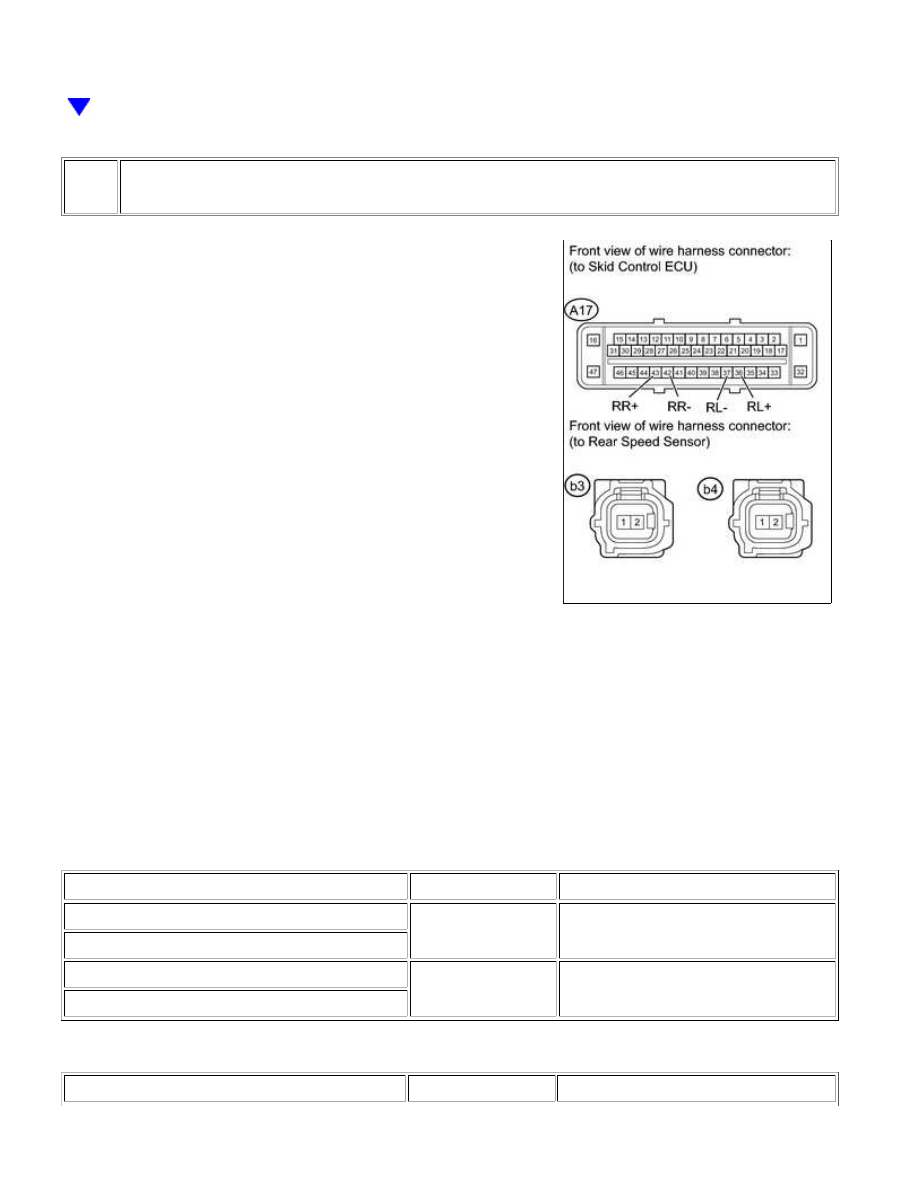

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - REAR SPEED SENSOR)

(a) Confirm that the skid control ECU connector and speed sensor

connector are properly connected.

(b) Disconnect the A17 ECU connector.

(c) Disconnect the b3 and b4 sensor connectors.

(d) Inspect both the connector case and the terminal for deformation and corrosion.

OK:

No deformation or corrosion.

(e) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

for RH

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-43 (RR+) - b3-2

Always

Below 1 Ω

A17-42 (RR-) - b3-1

A17-43 (RR+) - Body ground

Always

10 kΩ or higher

A17-42 (RR-) - Body ground

for LH:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-36 (RL+) - b4-2

Always

Below 1 Ω

A17-37 (RL-) - b4-1

A17-36 (RL+) - Body ground

Always

10 kΩ or higher

A17-37 (RL-) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(SPEED SENSOR CIRCUIT)

8.

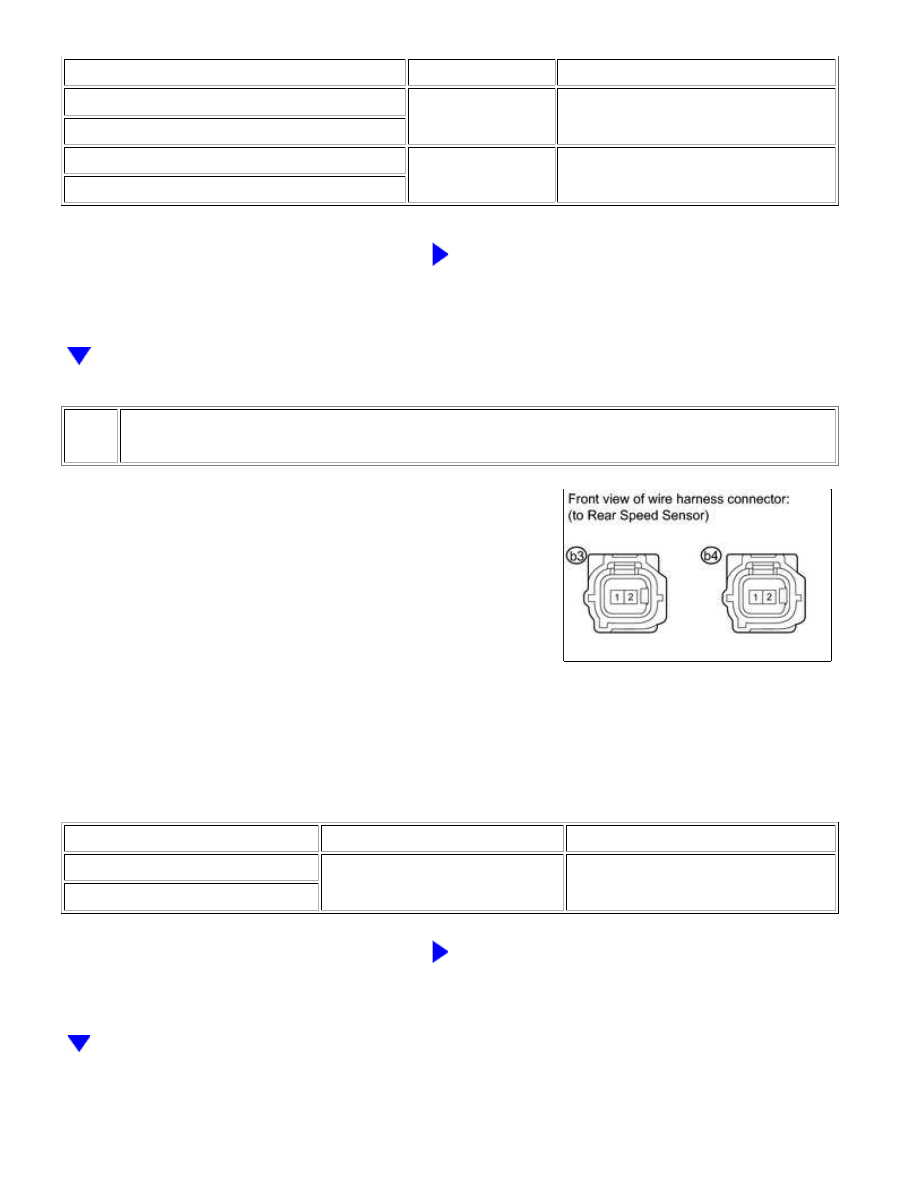

CHECK REAR SPEED SENSOR (INPUT VOLTAGE)

(a) Reconnect the A17 ECU connector.

(b) Disconnect the b3 and b4 sensor connectors.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

b3-2 - Body ground

Ignition switch ON

5.5 to 20 V

b4-2 - Body ground

NG

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

A

NEXT

9.

RECONFIRM DTC

(a) Clear the DTC(s)



.

(b) Start the engine.



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

USE SIMULATION METHOD TO CHECK

10.

REPLACE REAR SPEED SENSOR

(a) Replace the rear speed sensor



.

11.

RECONFIRM DTC

(a) Clear the DTC(s)



.

(b) Start the engine.



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B
