Title: WIPER AND WASHER: WIPER SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

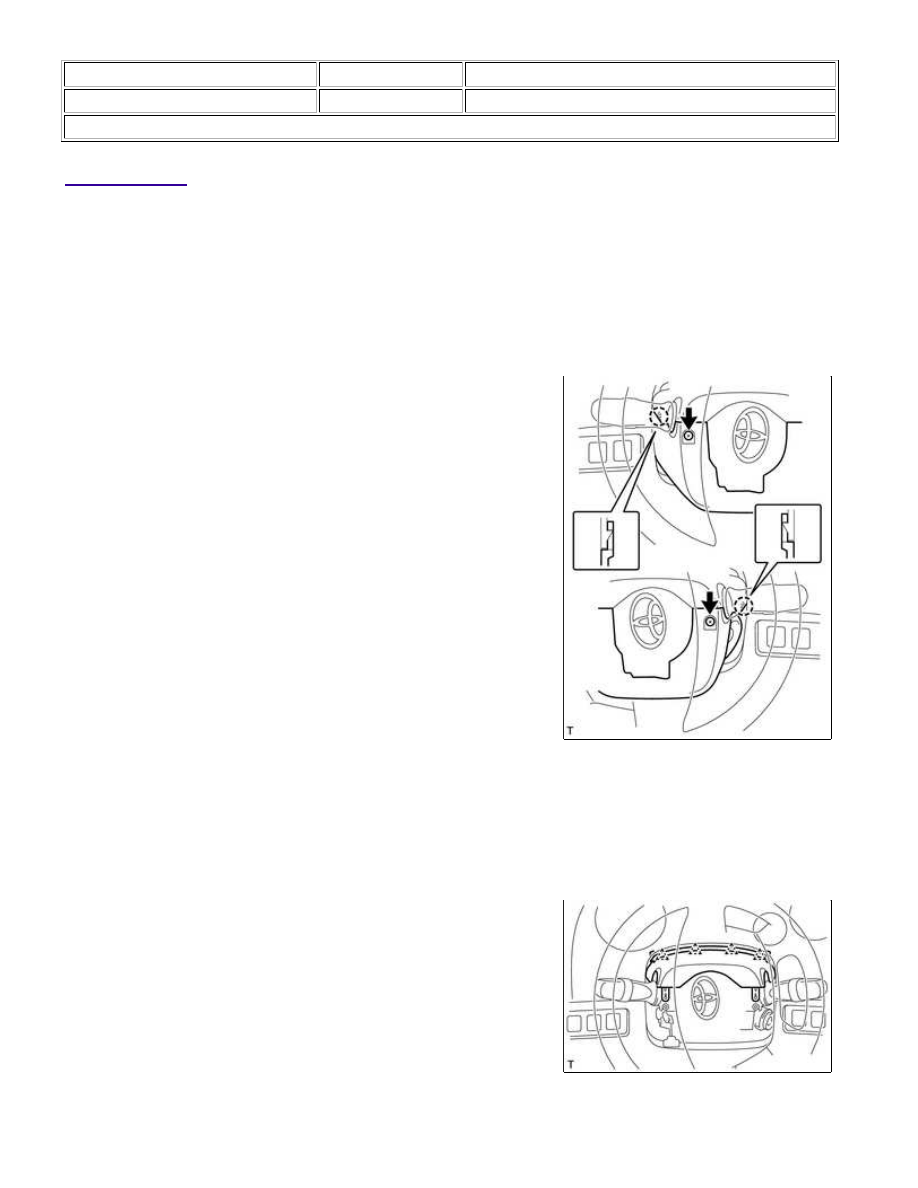

1. REMOVE LOWER STEERING COLUMN COVER

(a) for Manual Tilt and Telescopic:

(1) Operate the tilt and telescopic lever to fully extend and lower the steering column.

(b) for Power Tilt and Telescopic:

(1) Turn the ignition switch ON. Operate the tilt and telescopic switch to fully extend and lower the

steering column.

(c) While turning the steering wheel to the right and left, remove

the 2 screws and lower steering column cover.

(d) Detach the 2 claws to remove the lower steering column cover.

NOTICE:

Do not damage the tilt and telescopic switch.

2. REMOVE UPPER STEERING COLUMN COVER

(a) Detach the 4 clips.

(b) Detach the claw to remove the upper steering column cover.

WIPER AND WASHER: WIPER SWITCH: REMOVAL; 2015 MY Tun...

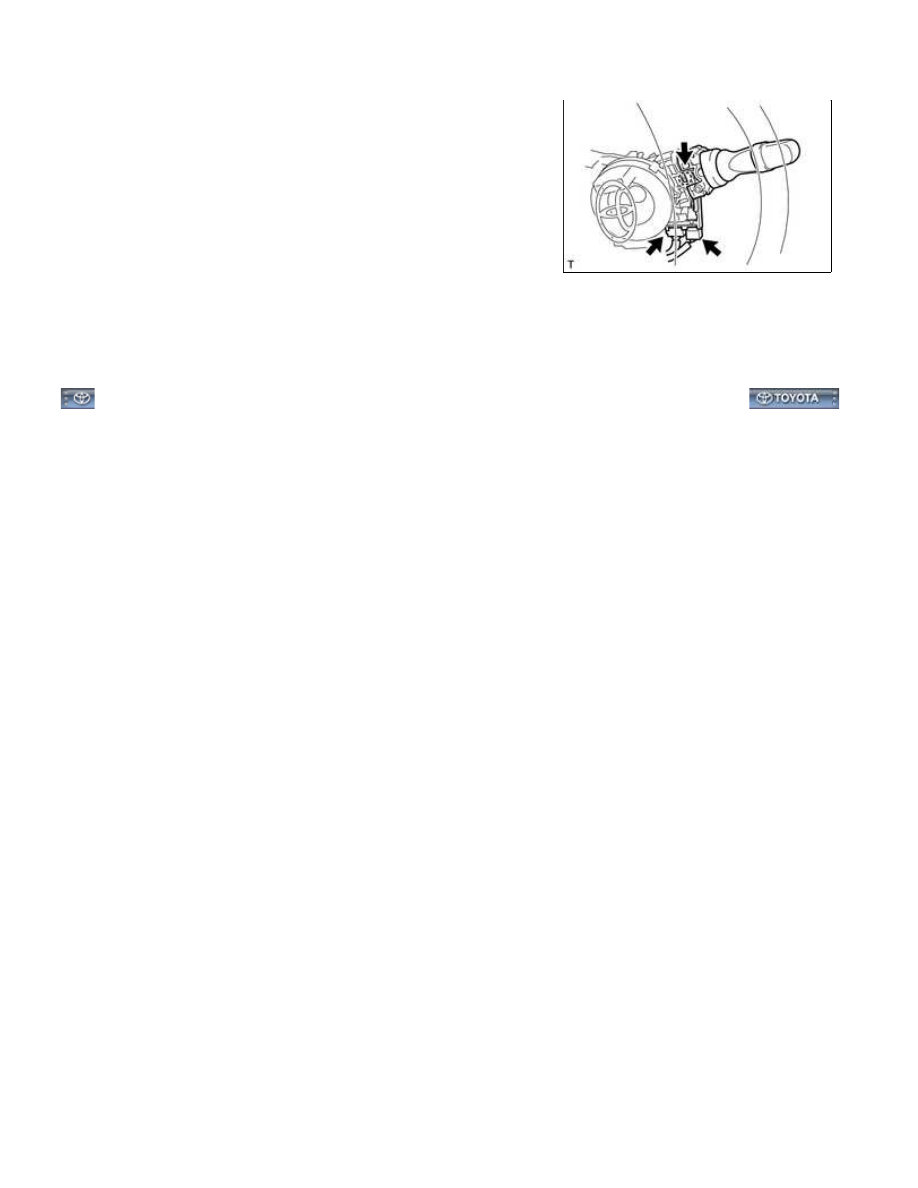

3. REMOVE WINDSHIELD WIPER SWITCH ASSEMBLY

(a) Disconnect the 2 connectors.

(b) Detach the claw and remove the wiper switch.

NOTICE:

Do not push the claw with excessive force as it may brake.

WIPER AND WASHER: WIPER SWITCH: REMOVAL; 2015 MY Tun...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000151201HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WIPER SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT WIPER AND WASHER SWITCH ASSEMBLY

(a) Measure the resistance according to the value(s) in the table below.

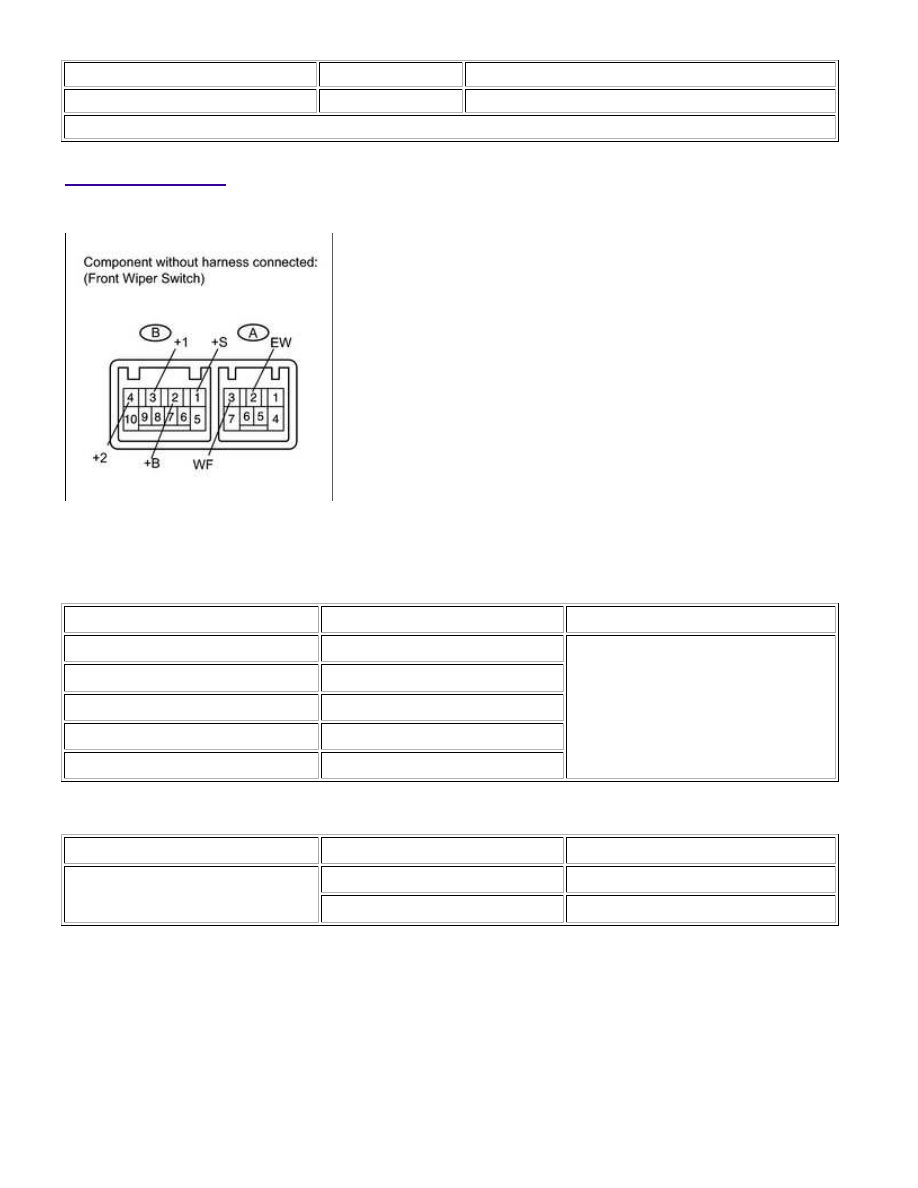

Standard resistance:

Windshield wiper switch

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

B-3 (+1) - B-2 (+B)

MIST

Below 1 Ω

B-3 (+1) - B-1 (+S)

OFF

B-3 (+1) - B-1 (+S)

INT

B-3 (+1) - B-2 (+B)

LO

B-4 (+2) - B-2 (+B)

HI

Windshield washer switch

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A-3 (WF) - A-2 (EW)

OFF

10 kΩ or higher

ON

Below 1 Ω

If the result is not as specified, replace the switch assembly.

(b) Check the intermittent operation.

WIPER AND WASHER: WIPER SWITCH: INSPECTION; 2015 MY ...

(1) Connect the voltmeter's positive (+) lead to terminal B-3 (+1) and the negative (-) lead to terminal

A-2 (EW).

(2) Connect the battery's positive (+) lead to terminal B-2 (+B) and the negative (-) lead to terminals A-2

(EW) and B-1 (+S).

(3) Turn the wiper switch to the INT position.

(4) Connect the battery's positive (+) lead to terminal B-1 (+S) for 5 seconds.

(5) Connect the battery's negative (-) lead to terminal B-1 (+S). Operate the intermittent wiper relay and

check the voltage between terminals B-3 (+1) and A-2 (EW).

OK:

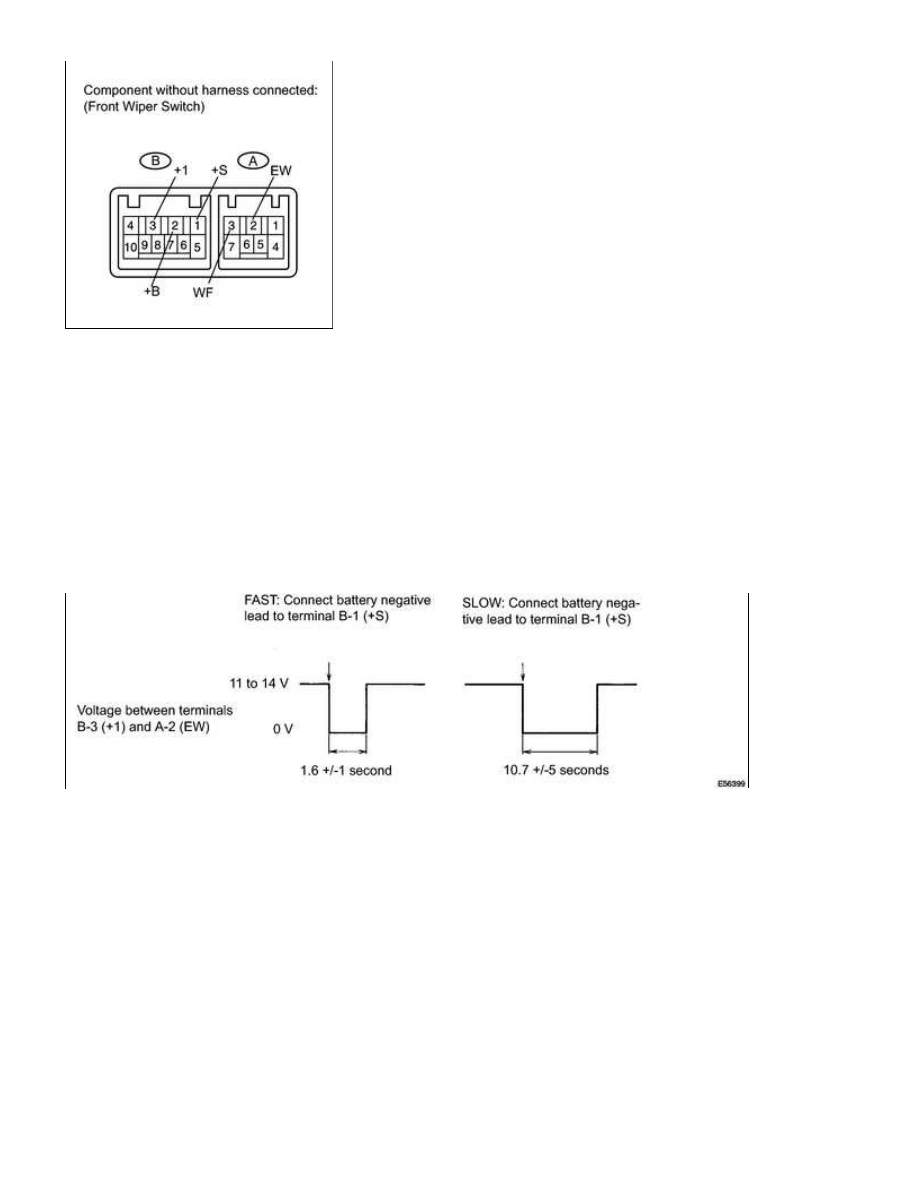

Refer to illustration below.

If the result is not as specified, replace the switch assembly.

(c) Check the washer operation.
