(1) Turn the wiper switch OFF.

(2) Connect the battery's positive (+) lead to terminal B-2 (+B) and the negative (-) lead to terminals B-1

(+S) and A-2 (EW).

(3) Connect the voltmeter's positive (+) lead to terminal B-3 (+1) and the negative (-) lead to terminal

A-2 (EW).

(4) Turn the washer switch ON and OFF, and check the voltage between terminals B-3 (+1) and A-2 (EW).

OK:

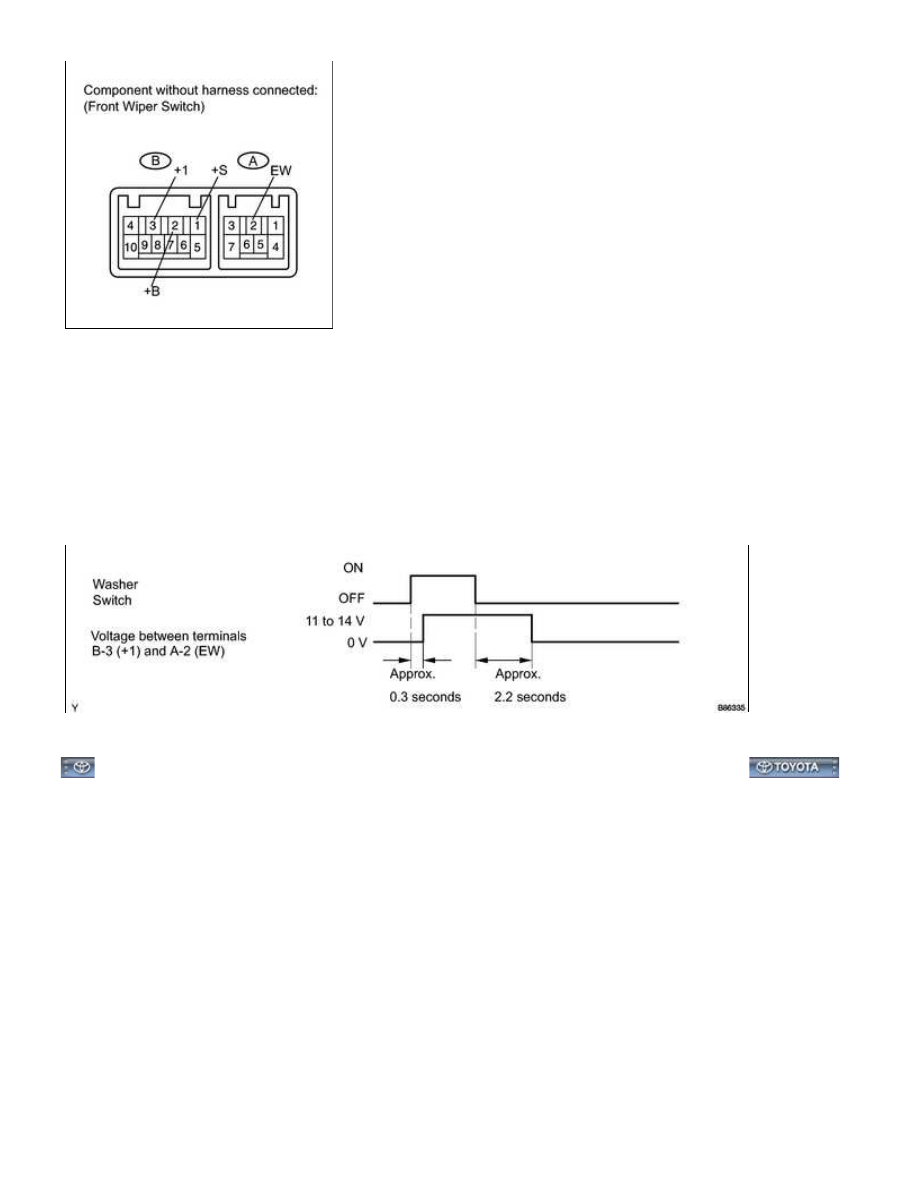

Refer to illustration below.

If the result is not as specified, replace the switch assembly.

WIPER AND WASHER: WIPER SWITCH: INSPECTION; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002M6701DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WIPER SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL WINDSHIELD WIPER SWITCH ASSEMBLY

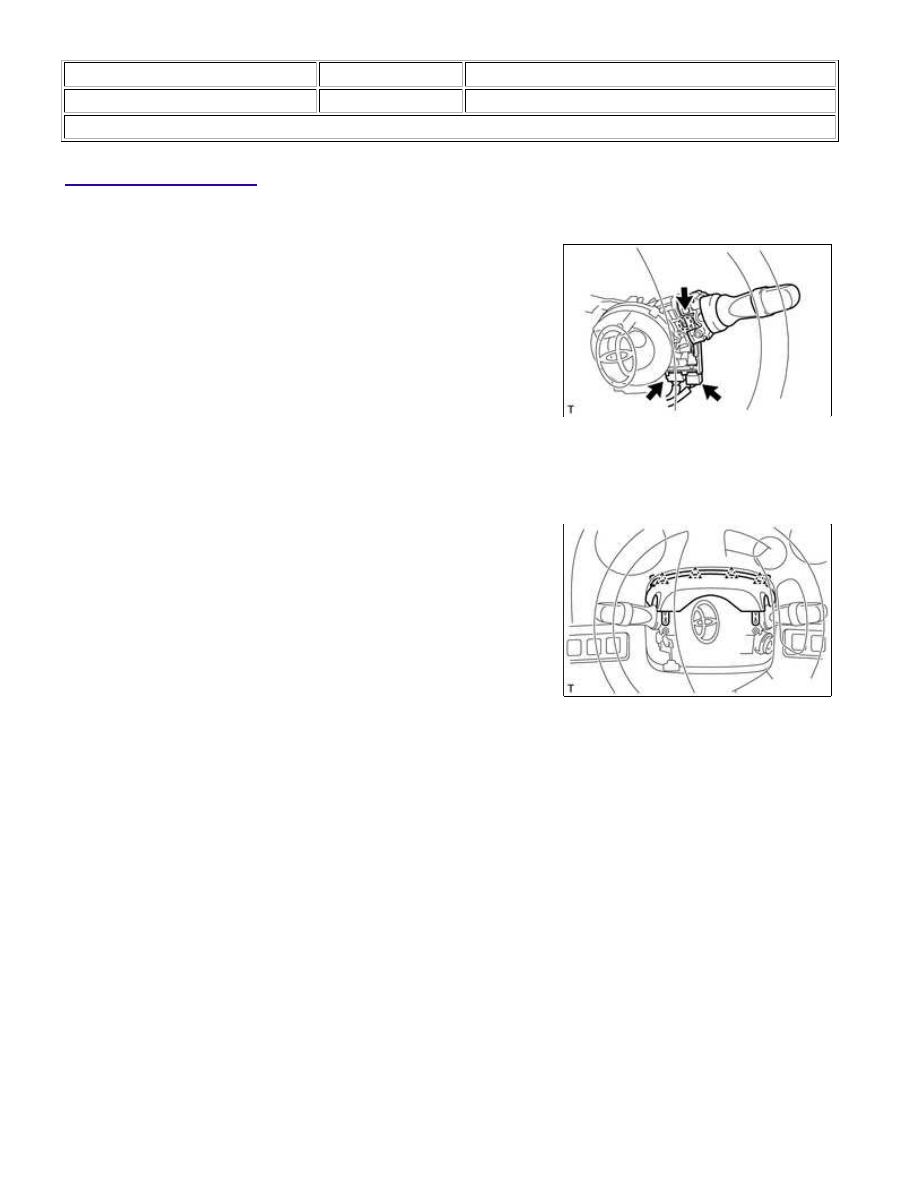

(a) Attach the claw to install the wiper switch.

(b) Connect the 2 connectors.

2. INSTALL UPPER STEERING COLUMN COVER

(a) Attach the 4 clips to install the upper steering column cover onto

the instrument panel cluster finish panel.

(b) Attach the claw to install the upper steering column cover.

3. INSTALL LOWER STEERING COLUMN COVER

WIPER AND WASHER: WIPER SWITCH: INSTALLATION; 2015 M...

(a) Attach the 2 claws to install the lower steering column cover.

NOTICE:

Do not damage the tilt and telescopic switch.

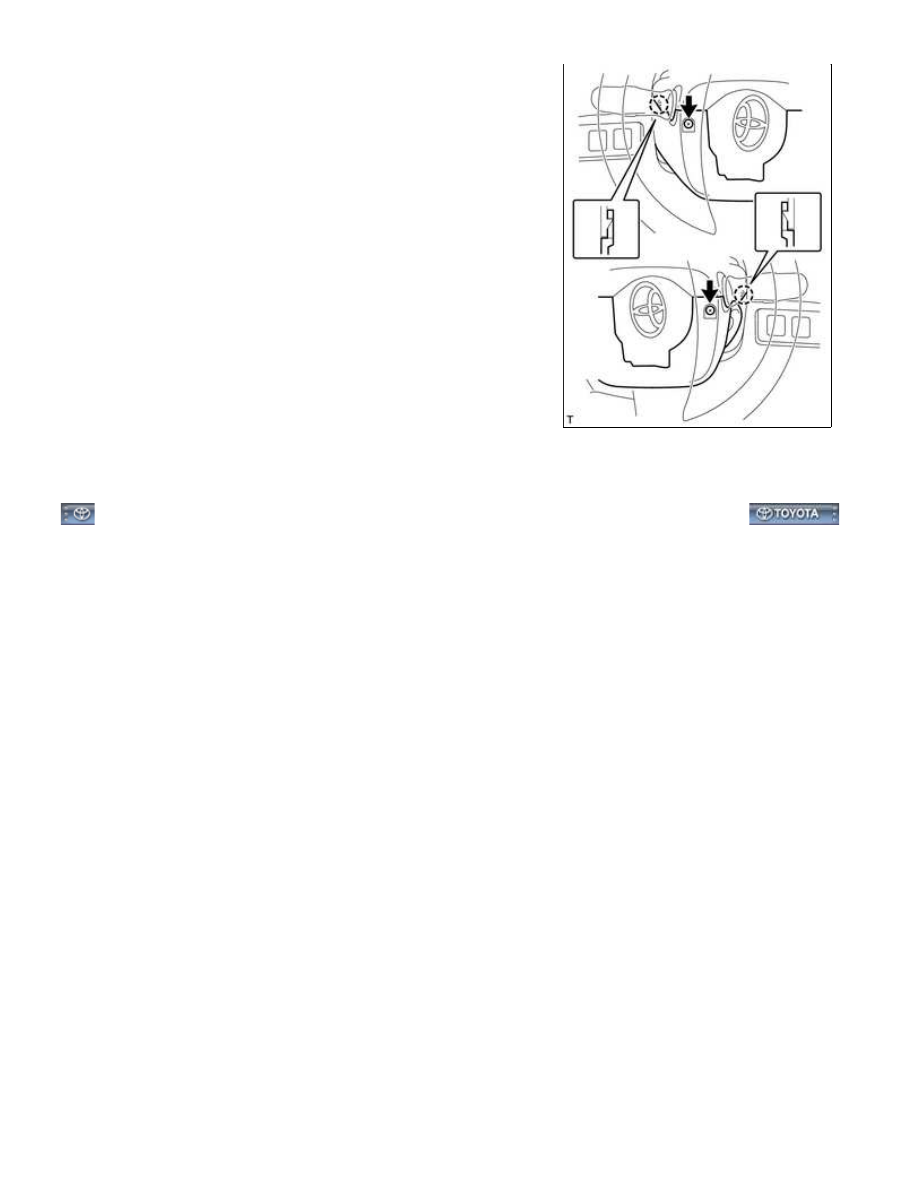

(b) Using a screwdriver, while turning the steering wheel to the right and left, install the 2 screws and lower

steering column cover.

WIPER AND WASHER: WIPER SWITCH: INSTALLATION; 2015 M...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VYD00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING AMPLIFIER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

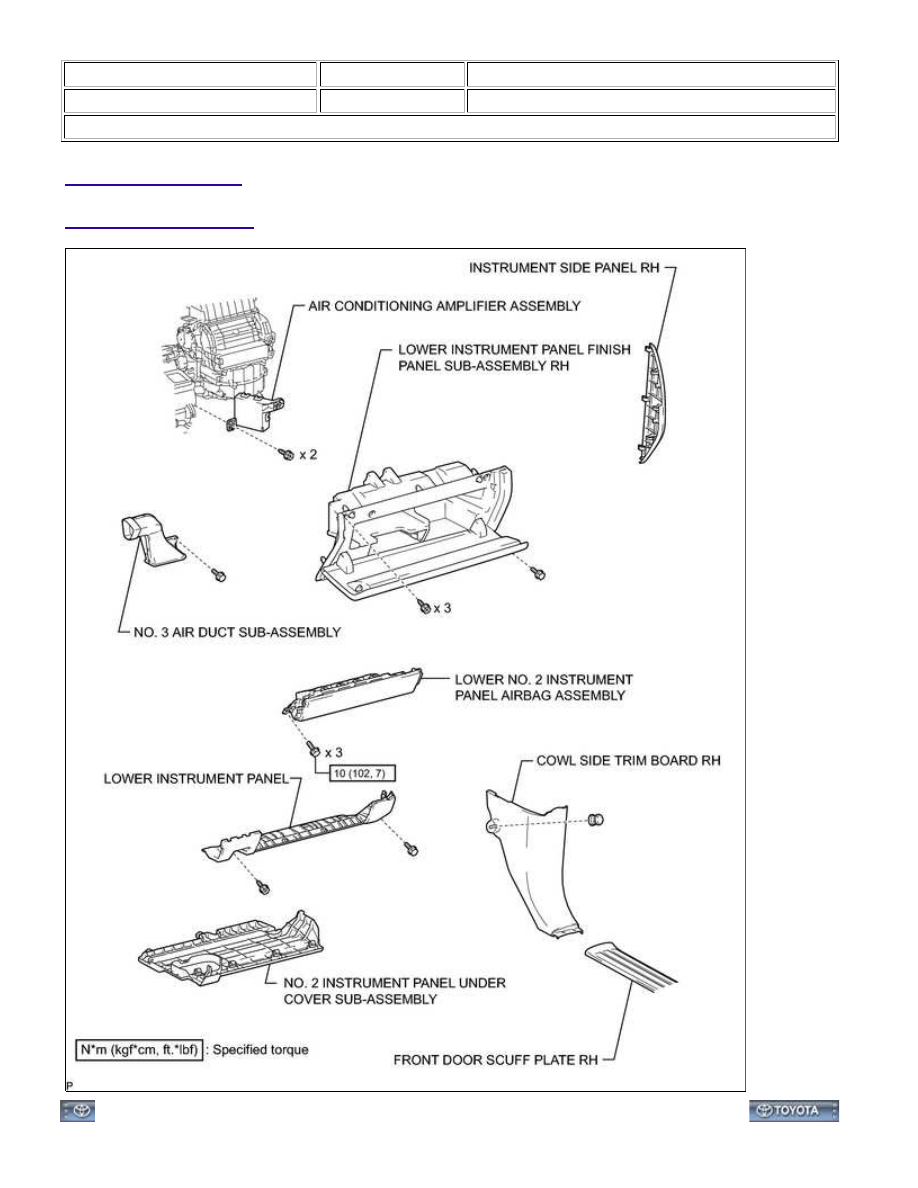

ILLUSTRATION

AIR CONDITIONING: AIR CONDITIONING AMPLIFIER: COMPON...
