6.6 D

Doc ID: RM000002ZWT009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WIPER AND WASHER SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014

-        ]

SYSTEM DESCRIPTION

1. WINDSHIELD WASHER OPERATION

(a) When the front washer switch is turned on for approximately 0.3 seconds or more, this system operates

the front wipers at a low speed immediately after the washer fluid is sprayed. If the switch is turned off

within 1.5 seconds, the system stops the wipers when the switch is turned off. If the switch is turned on

for more than 1.5 seconds, the system stops the wipers approximately 2.2 seconds after the switch is

turned off.

2. INTERMITTENT OPERATION (w/ Intermittent Time Adjust Dial)

(a) The system operates the front wipers according to an adjustable interval time when the front wiper switch

is turned to the INT position. The interval can be adjusted between 1.6 to 10.7 seconds using the adjust

dial.

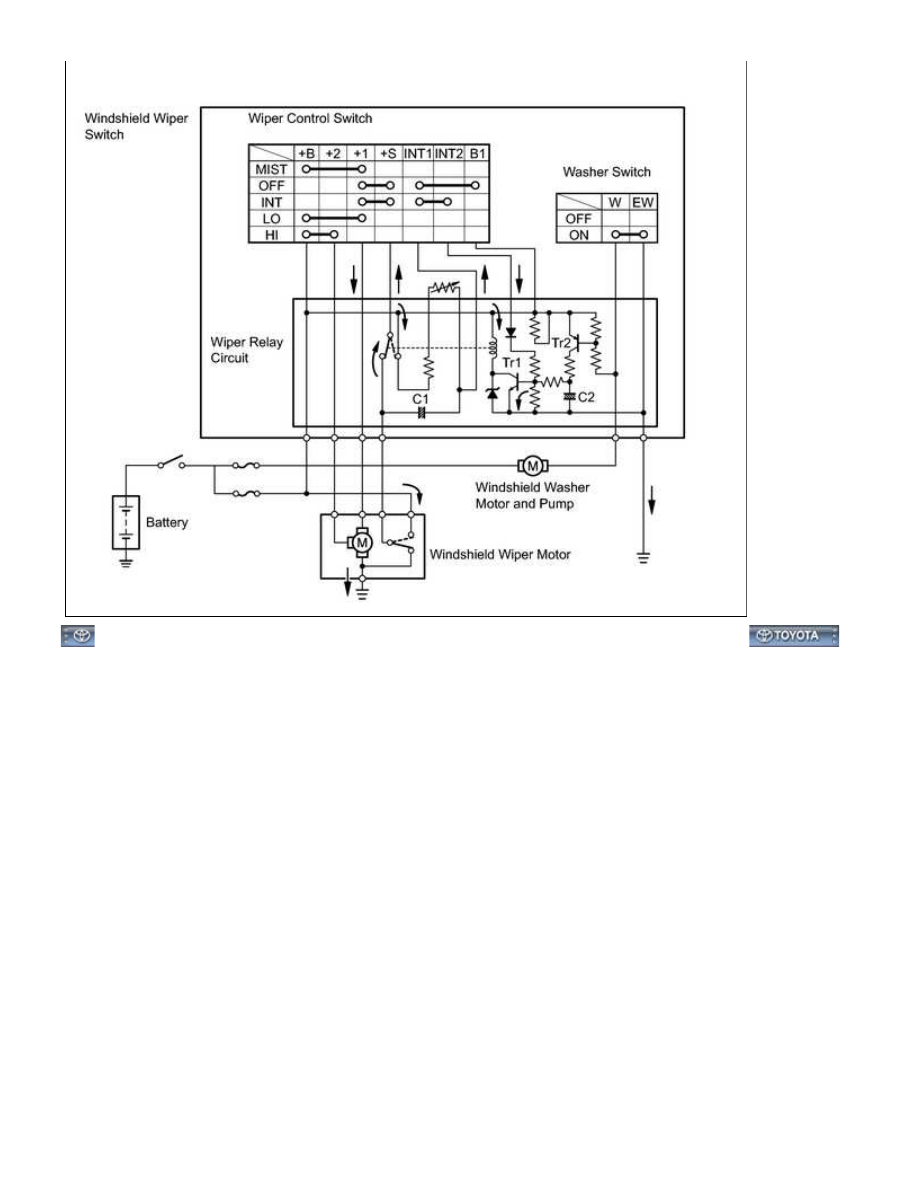

(b) When the wiper switch is turned to the INT position, current flows from the already charged capacitor C1

terminal +1, wiper motor, ground. As a result, the wiper motor operates. When the current flow to

capacitor CI ends, Tr1 turns off to stop the relay contact point and halts the wiper motor. When the relay

contact point turns off, capacitor C1 begins to charge again and Tr1 remains off until charging has been

WIPER AND WASHER: WIPER AND WASHER SYSTEM: SYSTEM...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000002ZKH009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WIPER AND WASHER SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra

[08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Wiper and washer system

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Front wiper and washer system does not operate

Windshield wiper switch

Windshield wiper motor

Harness or connector

-

Front wiper system does not operate in LO or HI

WIPER fuse

-

Windshield wiper switch

Windshield wiper motor

Harness or connector

-

Front wiper system does not operate in INT

WIPER fuse

-

Windshield wiper switch

Windshield wiper motor

Harness or connector

-

Front washer system does not operate

WSH fuse

-

Windshield wiper switch

Windshield washer motor and

pump

Harness or connector

-

Front wiper arms do not return to their original positions when wiper

switch is turned off

Windshield wiper motor

Harness or connector

-

Other

SYMPTOM

SUSPECTED AREA

SEE PAGE

Washer fluid level warning system does not operate

Washer fluid level warning switch circuit

Meter / gauge system

WIPER AND WASHER: WIPER AND WASHER SYSTEM: PROBLE...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM00000309B009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WIPER AND WASHER SYSTEM: DATA LIST / ACTIVE TEST; 2015 MY Tundra

[08/2014 -        ]

DATA LIST / ACTIVE TEST

1. DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Warm up the engine.

(b) Turn the ignition switch OFF.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Body / Combination Meter / Data List.

(g) According to the display on the Techstream, read the "Data List".

Combination Meter

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Washer Switch

Washer fluid level warning switch / ON or OFF

ON: Washer jar is empty

OFF: Washer jar is full

-

WIPER AND WASHER: WIPER AND WASHER SYSTEM: DATA LIS...
