6.6 A

Doc ID: RM00000114E02ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WASHER MOTOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY

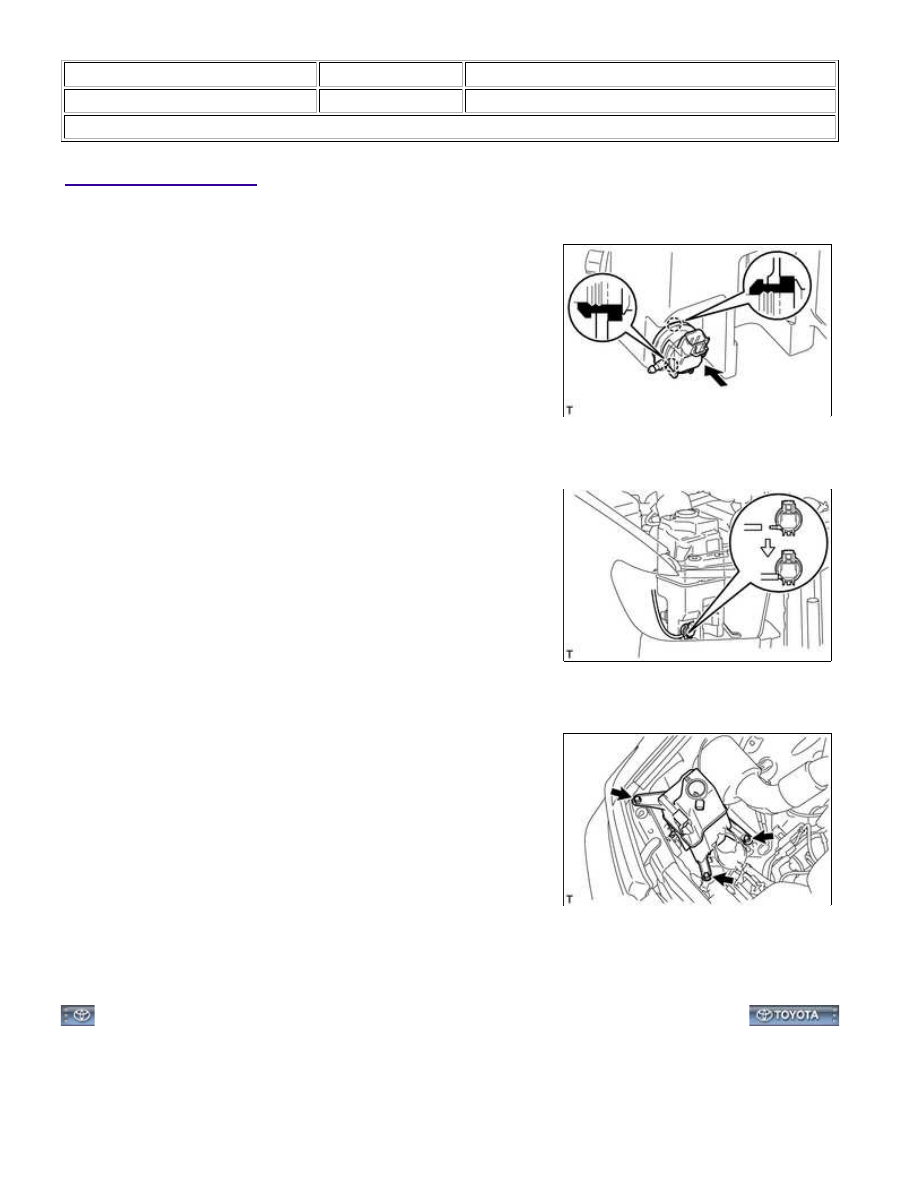

(a) Install the windshield washer motor and pump to the packing of

the washer jar.

2. FILL UP WASHER JAR ASSEMBLY WITH WASHER FLUID

(a) Connect the washer hose to the washer motor and pump, and

fill the washer jar with washer fluid.

3. INSTALL WINDSHIELD WASHER JAR ASSEMBLY

(a) Connect the connector.

(b) Install the windshield washer jar with the clip and 3 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

WIPER AND WASHER: WASHER MOTOR: INSTALLATION; 2015...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M6I06XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WASHER NOZZLE: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. REMOVE WASHER NOZZLE SUB-ASSEMBLY

Standard:

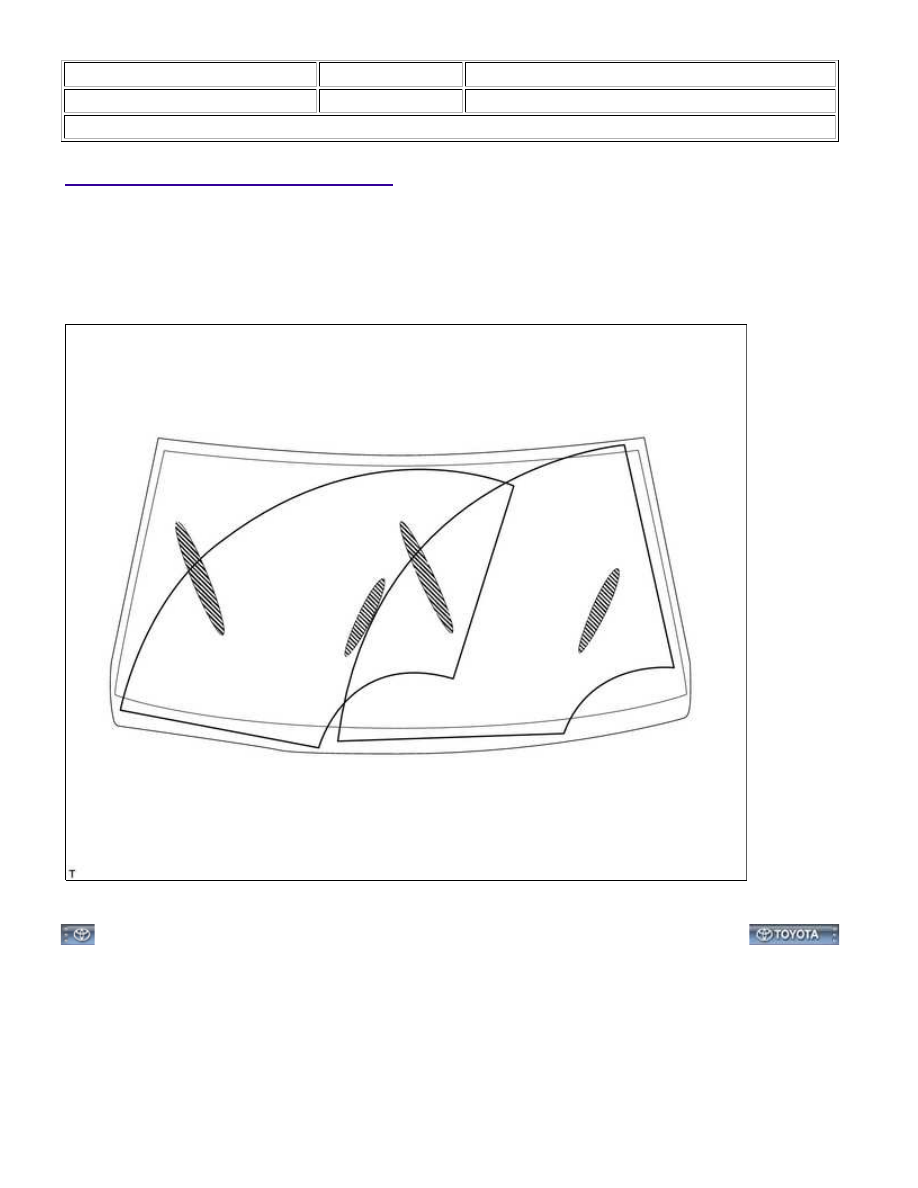

Washer fluid hits the windshield in the areas shown in the illustration.

If the result is not as specified, replace the washer nozzle.

WIPER AND WASHER: WASHER NOZZLE: ON-VEHICLE INSPE...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002M6H01ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WIPER AND WASHER: WASHER NOZZLE: ADJUSTMENT; 2015 MY Tundra [08/2014 -        ]

ADJUSTMENT

1. ADJUST WASHER NOZZLE SUB-ASSEMBLY

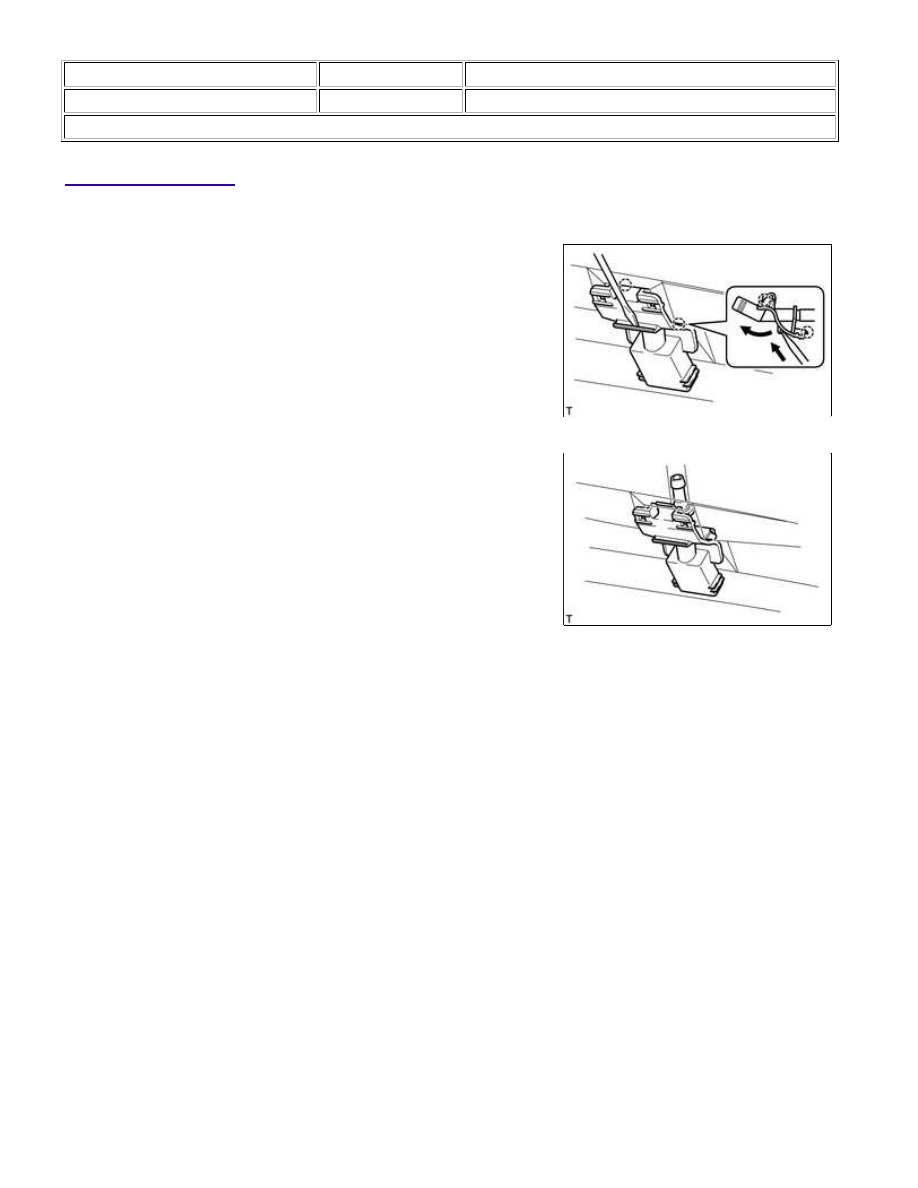

(a) Using a screwdriver, detach the 2 claws and separate the

washer nozzle.

NOTICE:

Be careful not to damage the windshield.

(b) Remove the washer nozzle from the washer hose.

NOTICE:

Washer nozzles cannot be reused.

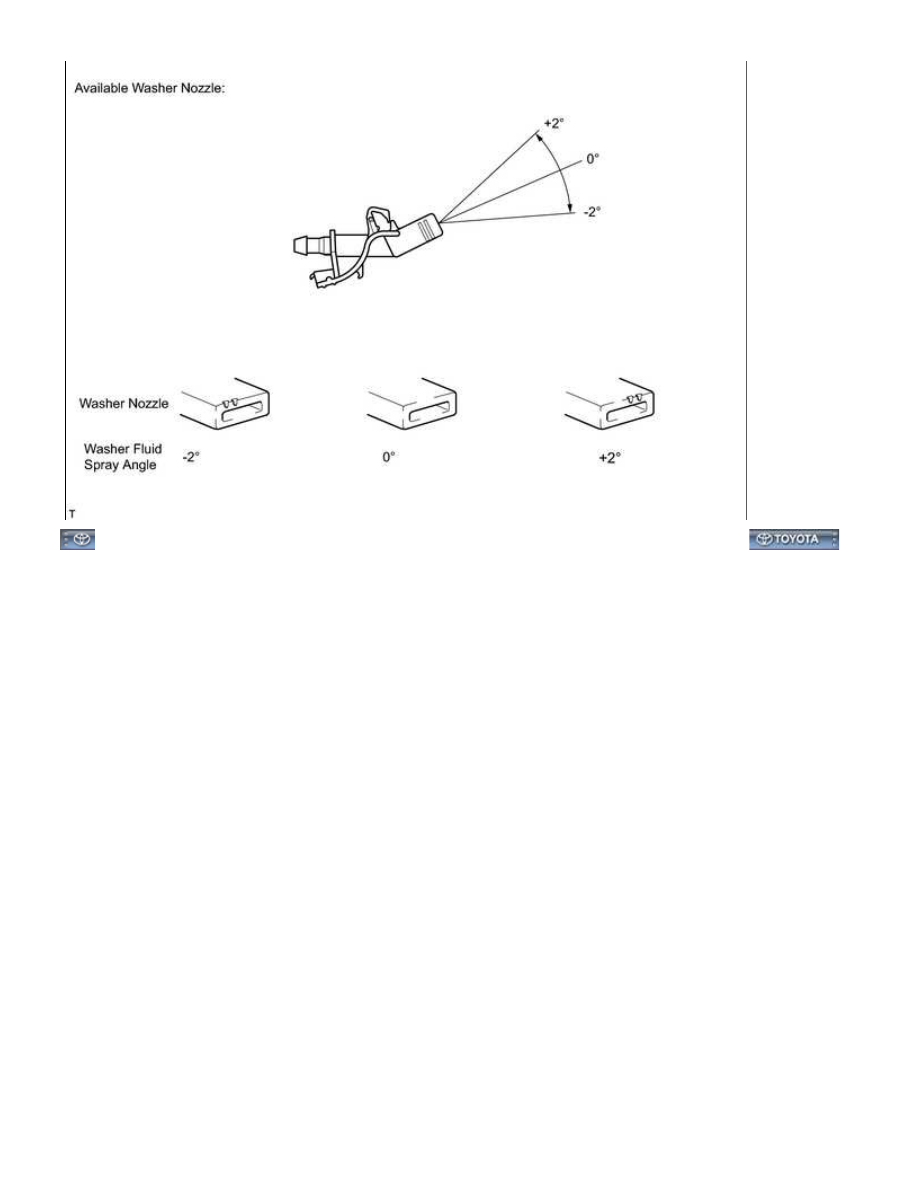

(c) Select a washer nozzle so that the spray is within the standard contact areas. Replace the washer nozzle

with the selected one.
