Toyota Tundra (2015 year). Manual - part 2210

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030HJ00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: REAR POWER WINDOW SWITCH: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the LH side and RH side.
The listed below is for the LH side.

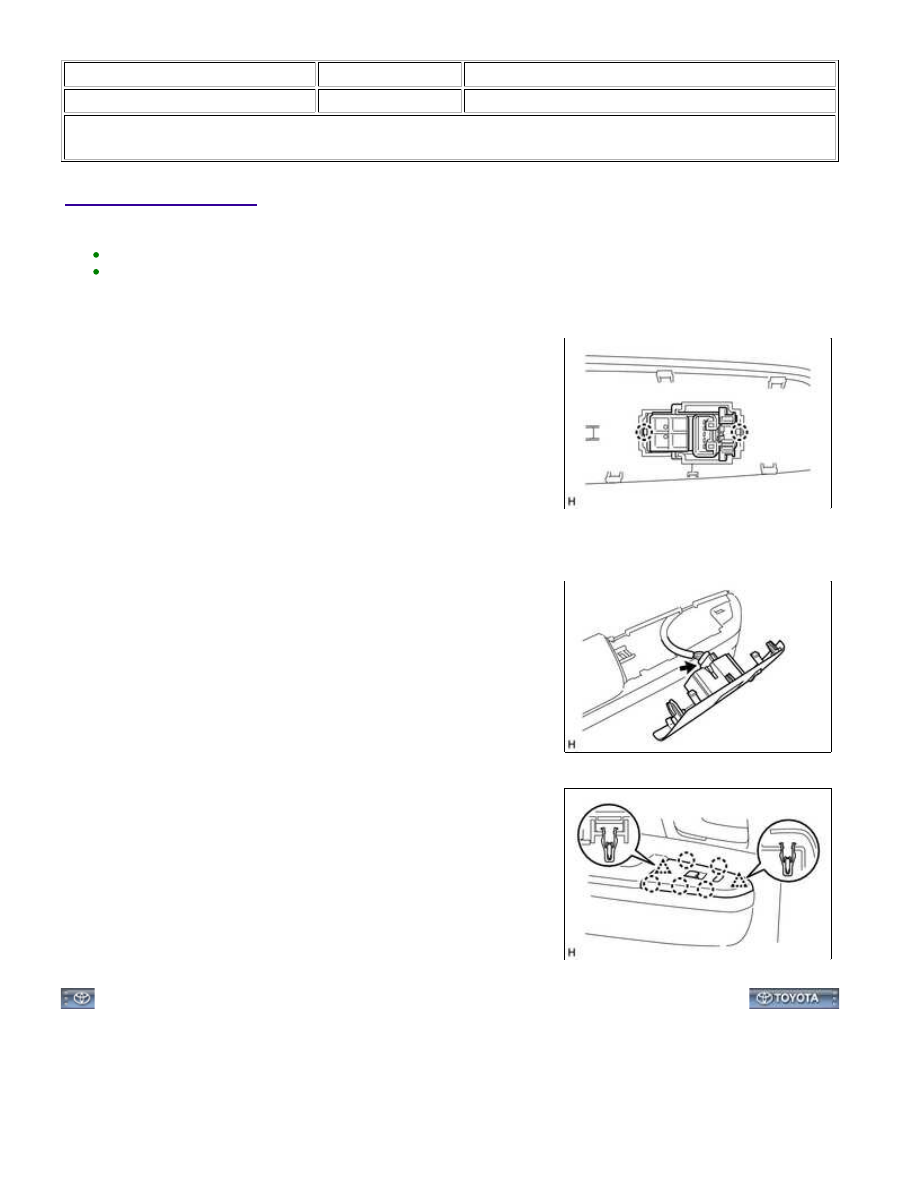

1. INSTALL REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY

(a) Attach the 2 claws to install the rear power window regulator

switch assembly.

2. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

(a) Connect the connector.

(b) Attach the 2 clips and 5 claws to install the rear upper door

armrest base panel LH.

WINDSHIELD / WINDOWGLASS: REAR POWER WINDOW SWIT...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002ZC8015X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: WINDOW DEFOGGER SYSTEM: PARTS LOCATION; 2015 MY Tundra

[08/2014 -        ]

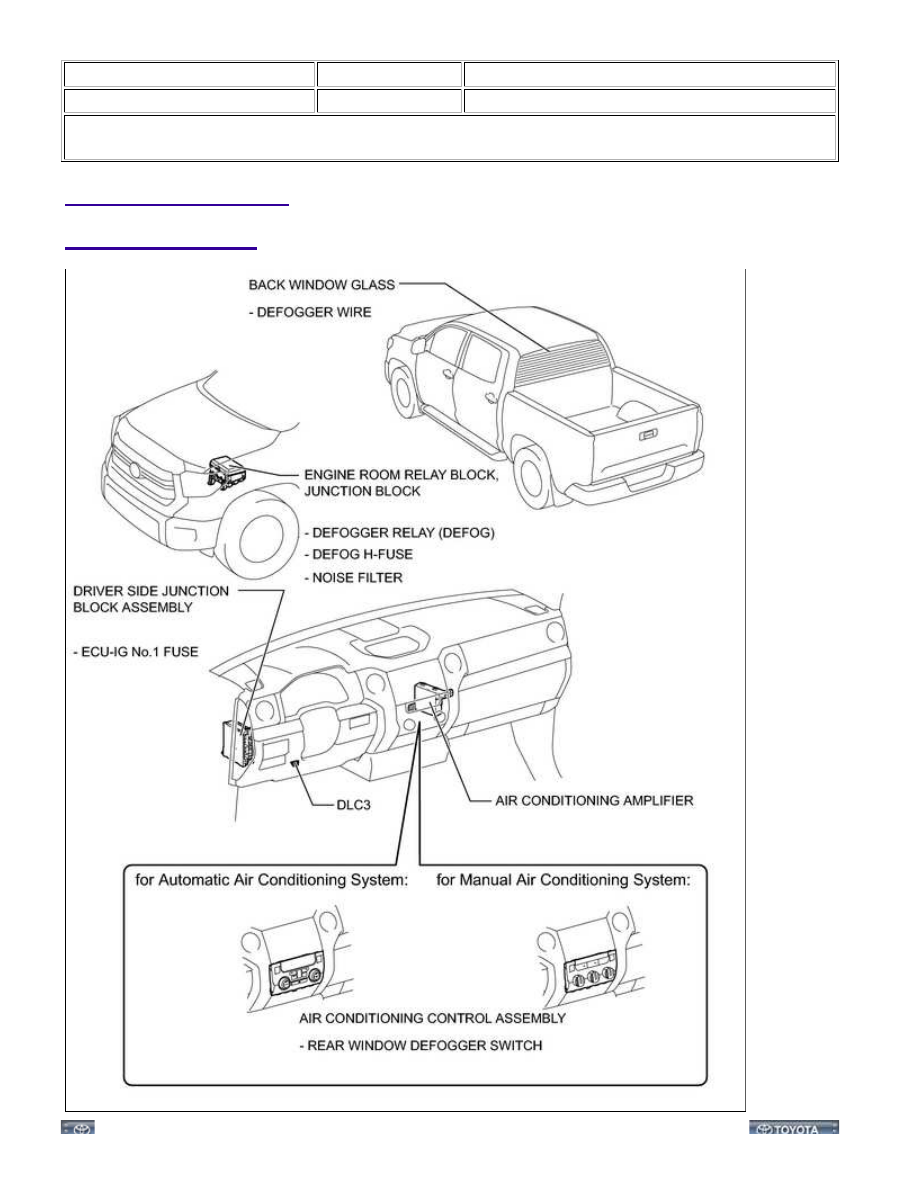

PARTS LOCATION

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: WINDOW DEFOGGER SYSTEM...

WINDSHIELD / WINDOWGLASS: WINDOW DEFOGGER SYSTEM...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002ZCC03SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: WINDOW DEFOGGER SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra

[08/2014 -        ]

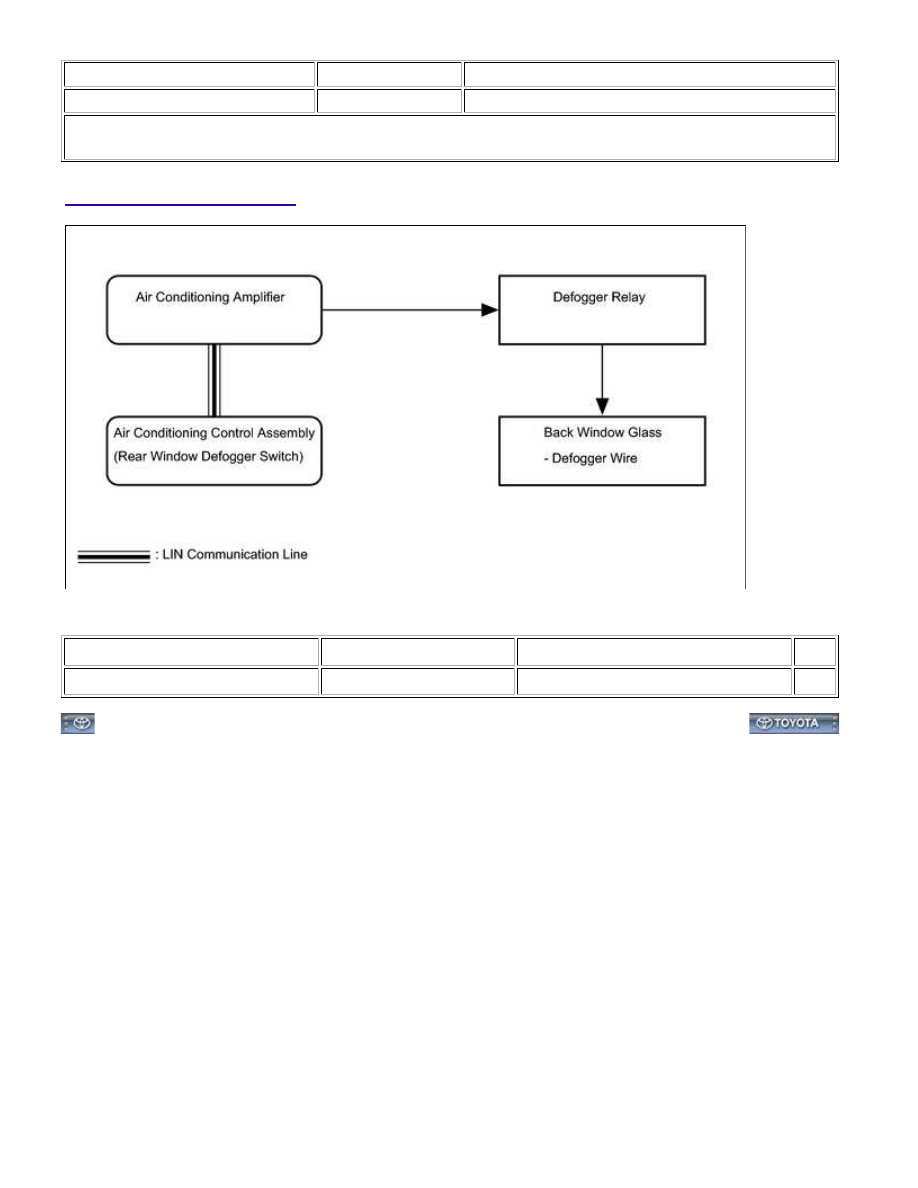

SYSTEM DIAGRAM

Communication Table

TRANSMITTER

RECEIVER

SIGNAL

LINE

Air conditioning control assembly

Air conditioning amplifier

Rear window defogger switch signal

LIN
