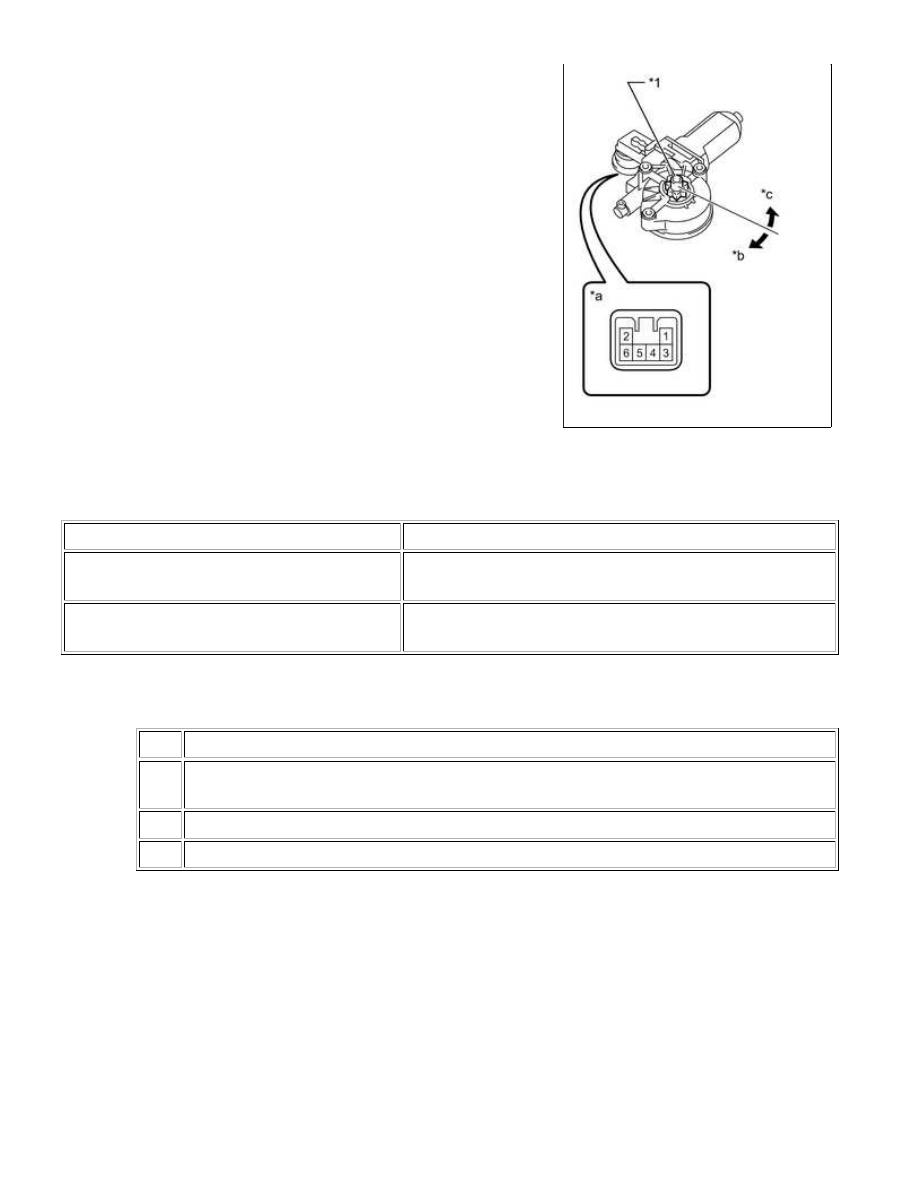

(a) Apply battery voltage to connector terminals 1 and 2.

(b) Check that the motor gear rotates smoothly as follows.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates counterclockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates clockwise

If the result is not as specified, replace the rear power window regulator motor assembly RH.

Text in Illustration

*1

Motor Gear

*a

Component without harness connected

(Rear Power Window Regulator Motor Assembly RH)

*b

Clockwise

*c

Counterclockwise

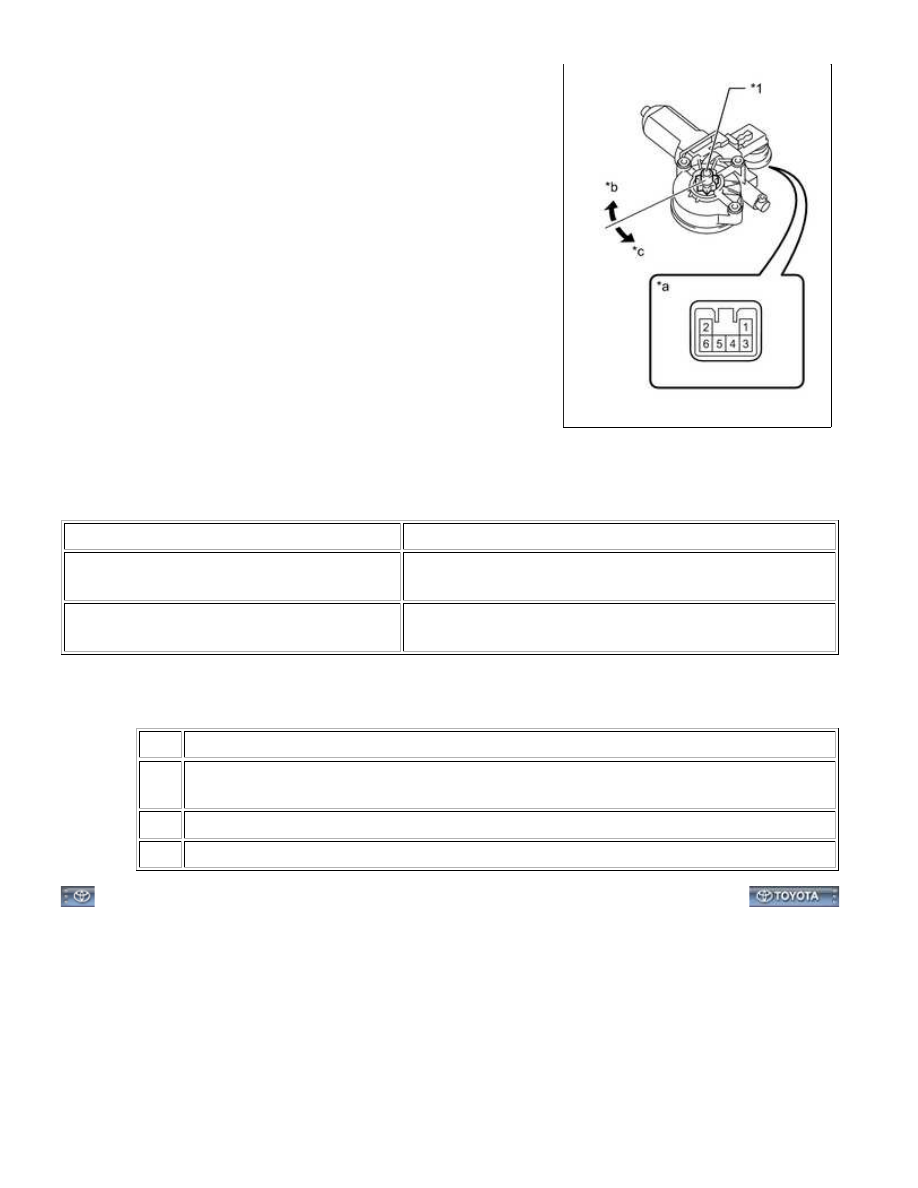

4. INSPECT REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY RH (for CrewMax)

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

(a) Apply battery voltage to connector terminals 1 and 2.

(b) Check that the motor gear rotates smoothly as follows.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → 1
Battery negative (-) → 2

Motor gear rotates clockwise

Battery positive (+) → 2
Battery negative (-) → 1

Motor gear rotates counterclockwise

If the result is not as specified, replace the rear power window regulator motor assembly RH.

Text in Illustration

*1

Motor Gear

*a

Component without harness connected

(Rear Power Window Regulator Motor Assembly RH)

*b

Clockwise

*c

Counterclockwise

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030LJ00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATOR MOTOR (for Rear Door): INSTALLATION;

2015 MY Tundra [08/2014 -        ]

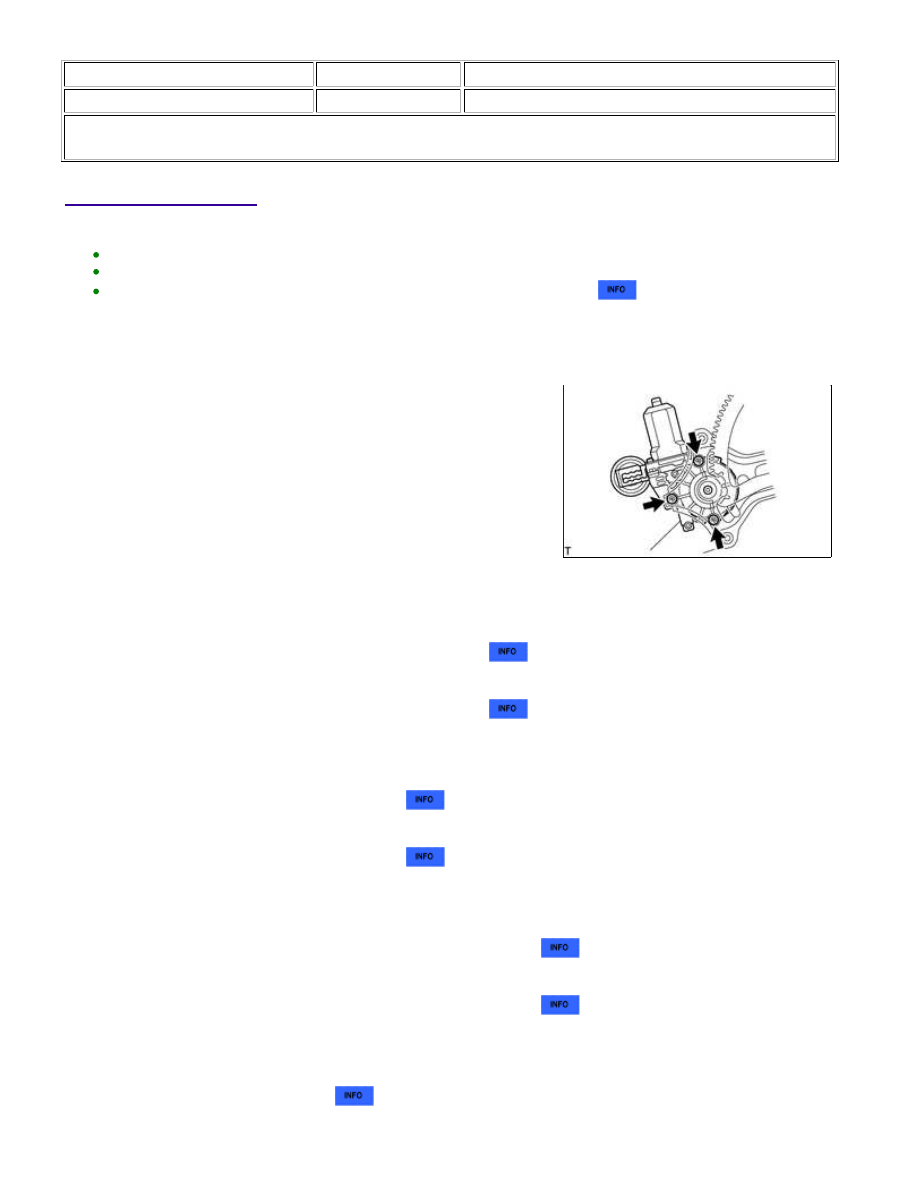

INSTALLATION

HINT:

Use the same procedure for the LH side and RH side.
The procedure listed below is for the LH side.
A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

HINT:

2. INSTALL REAR DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

(a) for Double Cab:

Install the rear door window regulator sub-assembly LH



.

(b) for CrewMax:

Install the rear door window regulator sub-assembly LH



.

3. INSTALL REAR DOOR GLASS SUB-ASSEMBLY LH

(a) for Double Cab:

Install the rear door glass sub-assembly LH



.

(b) for CrewMax:

Install the rear door glass sub-assembly LH



.

4. INSTALL REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH

(a) for Double Cab:

Install the rear door rear lower window frame sub-assembly LH



.

(b) for CrewMax:

Install the rear door rear lower window frame sub-assembly LH



.

5. INSTALL REAR DOOR GLASS RUN LH

(a) for Double Cab:

Install the rear door glass run LH



.

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

(b) for CrewMax:

Install the rear door glass run LH



.

6. INSTALL REAR DOOR SERVICE HOLE COVER LH

(a) for Double Cab:

Install the rear door service hole cover LH



.

(b) for CrewMax:

Install the rear door service hole cover LH



.

7. INSTALL REAR NO. 2 DOOR TRIM BRACKET

(a) for Double Cab:

Install the rear No. 2 door trim bracket



.

(b) for CrewMax:

Install the rear No. 2 door trim bracket



.

8. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

(a) for Double Cab:

Install the rear door trim board sub-assembly LH



.

(b) for CrewMax:

Install the rear door trim board sub-assembly LH



.

9. INSTALL REAR DOOR FRAME GARNISH LH

(a) for Double Cab:

Install the rear door frame garnish LH



.

(b) for CrewMax:

Install the rear door frame garnish LH



.

10. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

(a) for Double Cab:

Install the rear upper door armrest base panel LH



.

(b) for CrewMax:

Install the rear upper door armrest base panel LH



.

11. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH

(a) for Double Cab:

Install the rear door inside handle bezel plug LH



.

(b) for CrewMax:

Install the rear door inside handle bezel plug LH



.

12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.
