Install the front door inside handle bezel plug LH



.

(c) for CrewMax:

Install the front door inside handle bezel plug LH



.

11. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030LK00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATOR MOTOR (for Rear Door): COMPONENTS;

2015 MY Tundra [08/2014 -        ]

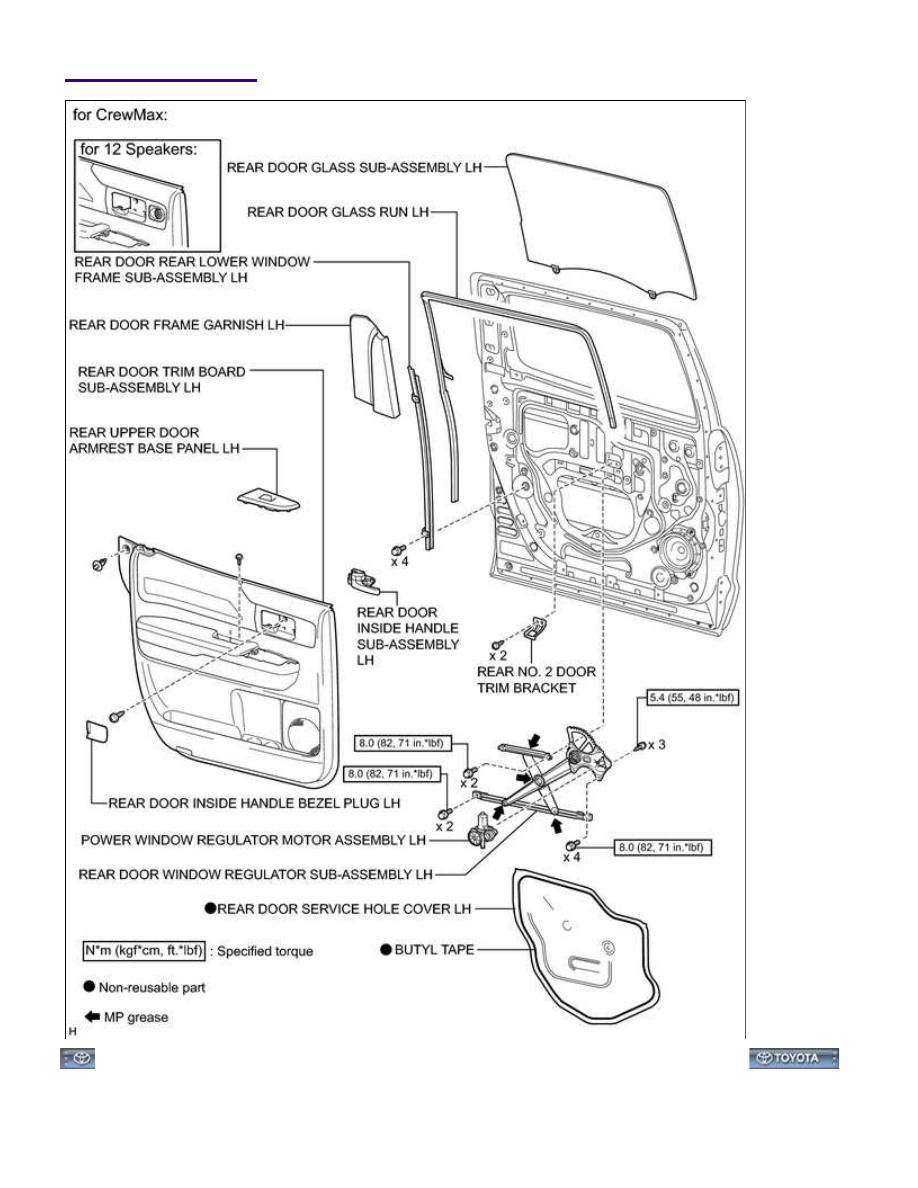

COMPONENTS

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030LL00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATOR MOTOR (for Rear Door): REMOVAL; 2015

MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedure for the LH side and RH side.
The procedure listed below is for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

2. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH

(a) for Double Cab:

Remove the rear door inside handle bezel plug LH



.

(b) for CrewMax:

Remove the rear door inside handle bezel plug LH



.

3. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH

(a) for Double Cab:

Remove the rear upper door armrest base panel LH



.

(b) for CrewMax:

Remove the rear upper door armrest base panel LH



.

4. REMOVE REAR DOOR FRAME GARNISH LH

(a) for Double Cab:

Remove the rear door frame garnish LH



.

(b) for CrewMax:

Remove the rear door frame garnish LH



.

5. REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

(a) for Double Cab:

Remove the rear door trim board sub-assembly LH



.

(b) for CrewMax:

Remove the rear door trim board sub-assembly LH



.

6. REMOVE REAR NO. 2 DOOR TRIM BRACKET

(a) for Double Cab:

Remove the rear No. 2 door trim bracket



.

WINDSHIELD / WINDOWGLASS: POWER WINDOW REGULATO...
