Toyota Tundra (2015 year). Manual - part 2209

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030HK00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: REAR POWER WINDOW SWITCH: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

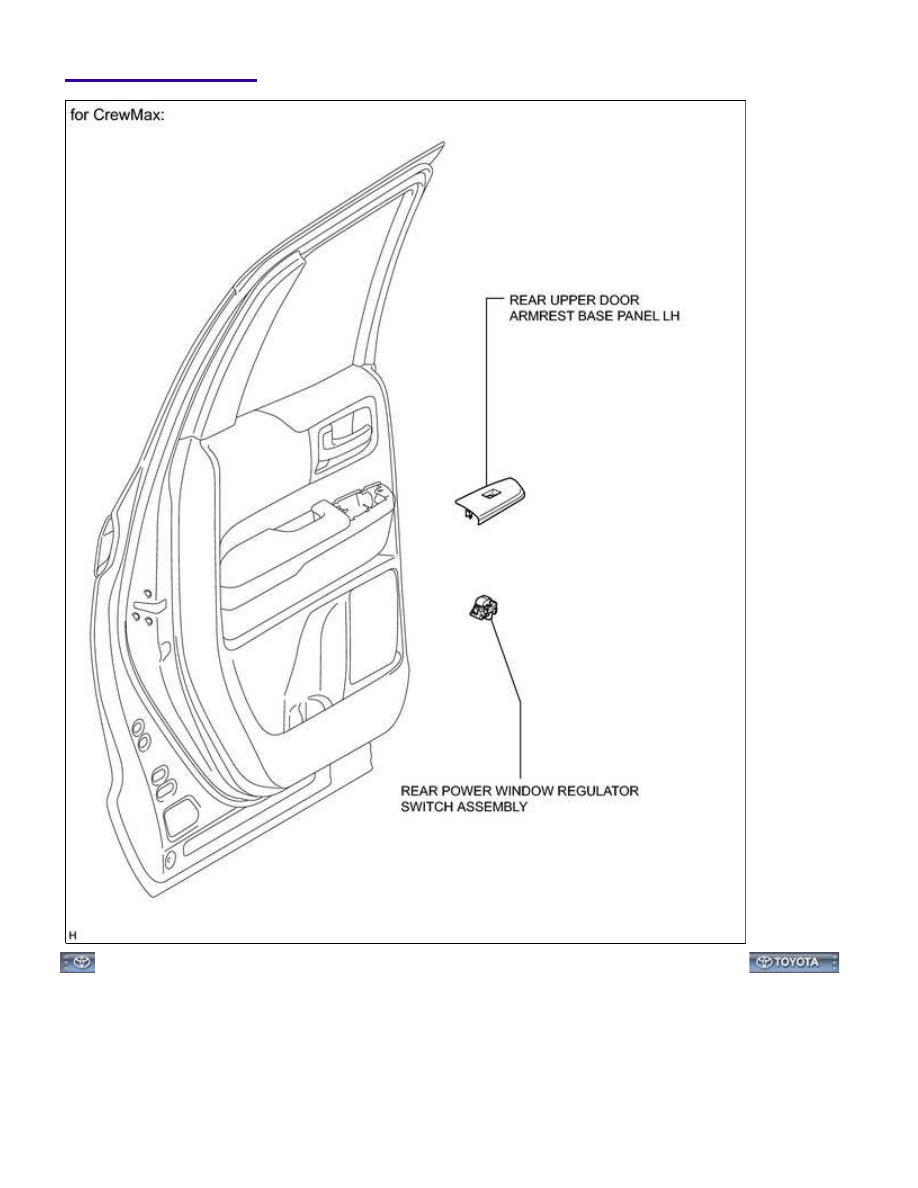

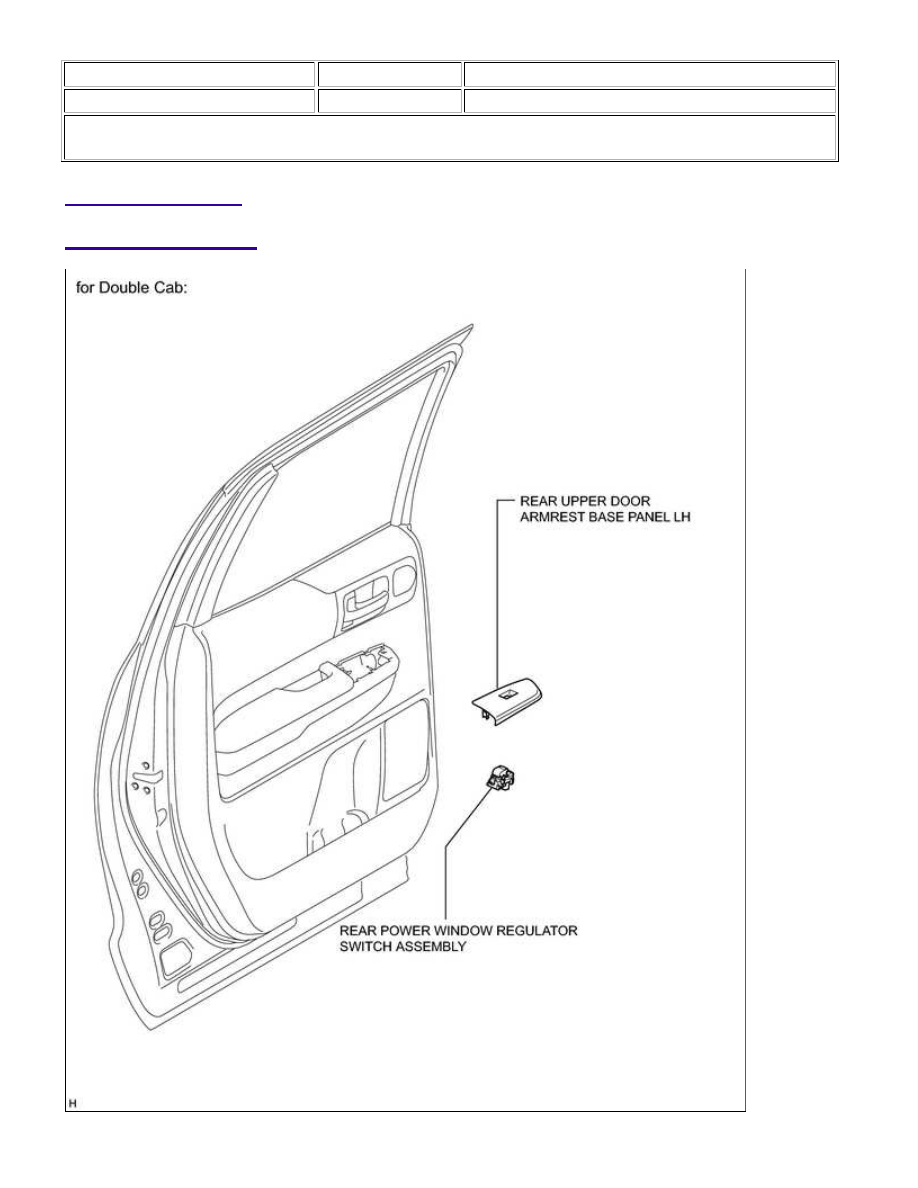

COMPONENTS

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: REAR POWER WINDOW SWIT...

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: REAR POWER WINDOW SWIT...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030HL00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: REAR POWER WINDOW SWITCH: REMOVAL; 2015 MY Tundra [08/2014

-        ]

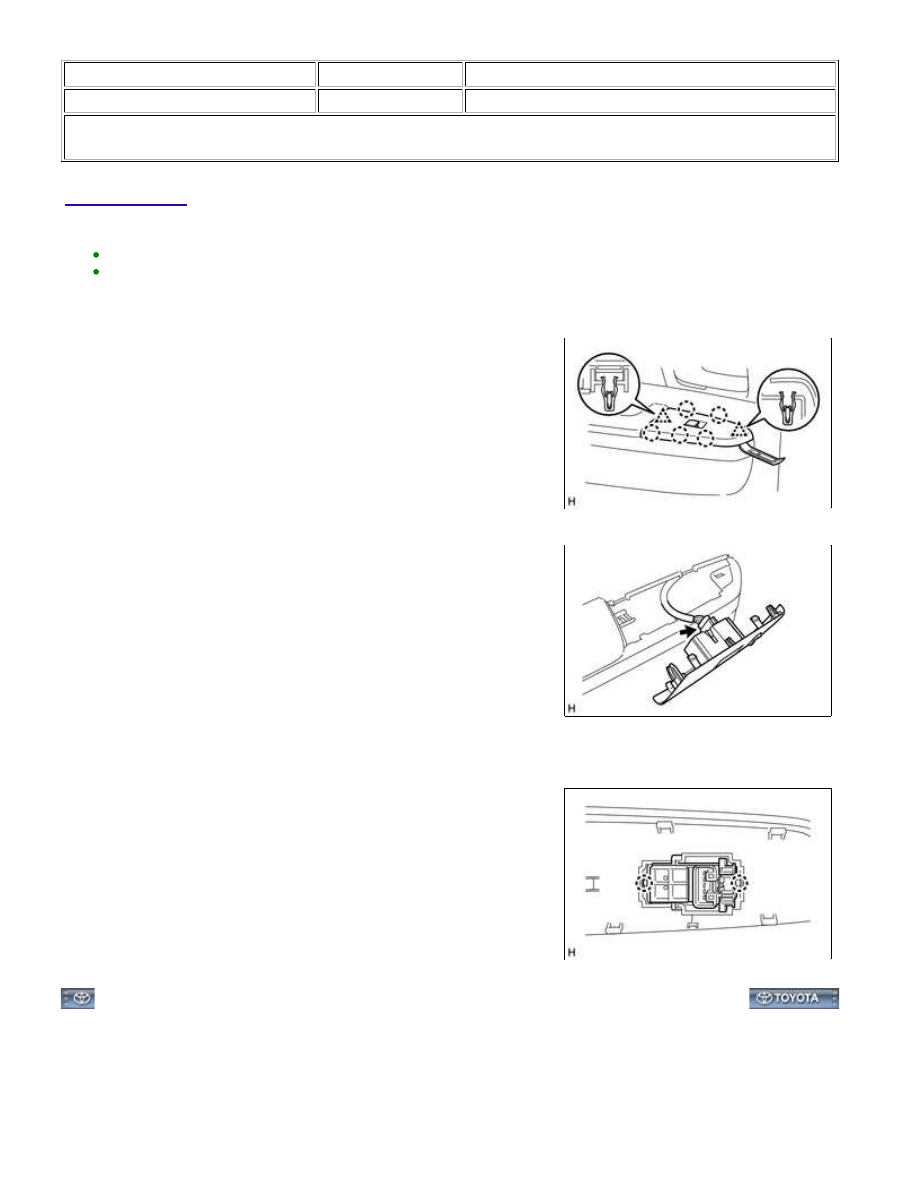

REMOVAL

HINT:

Use the same procedure for the LH side and RH side.
The procedure listed below is for the LH side.

1. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH

(a) Using a moulding remover A, detach the 2 clips and 5 claws, and

remove the rear upper door armrest base panel LH.

(b) Disconnect the connector.

2. REMOVE REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY

(a) Detach the 2 claws and remove the rear power window regulator

switch assembly.

WINDSHIELD / WINDOWGLASS: REAR POWER WINDOW SWIT...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002R1K057X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: REAR POWER WINDOW SWITCH: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

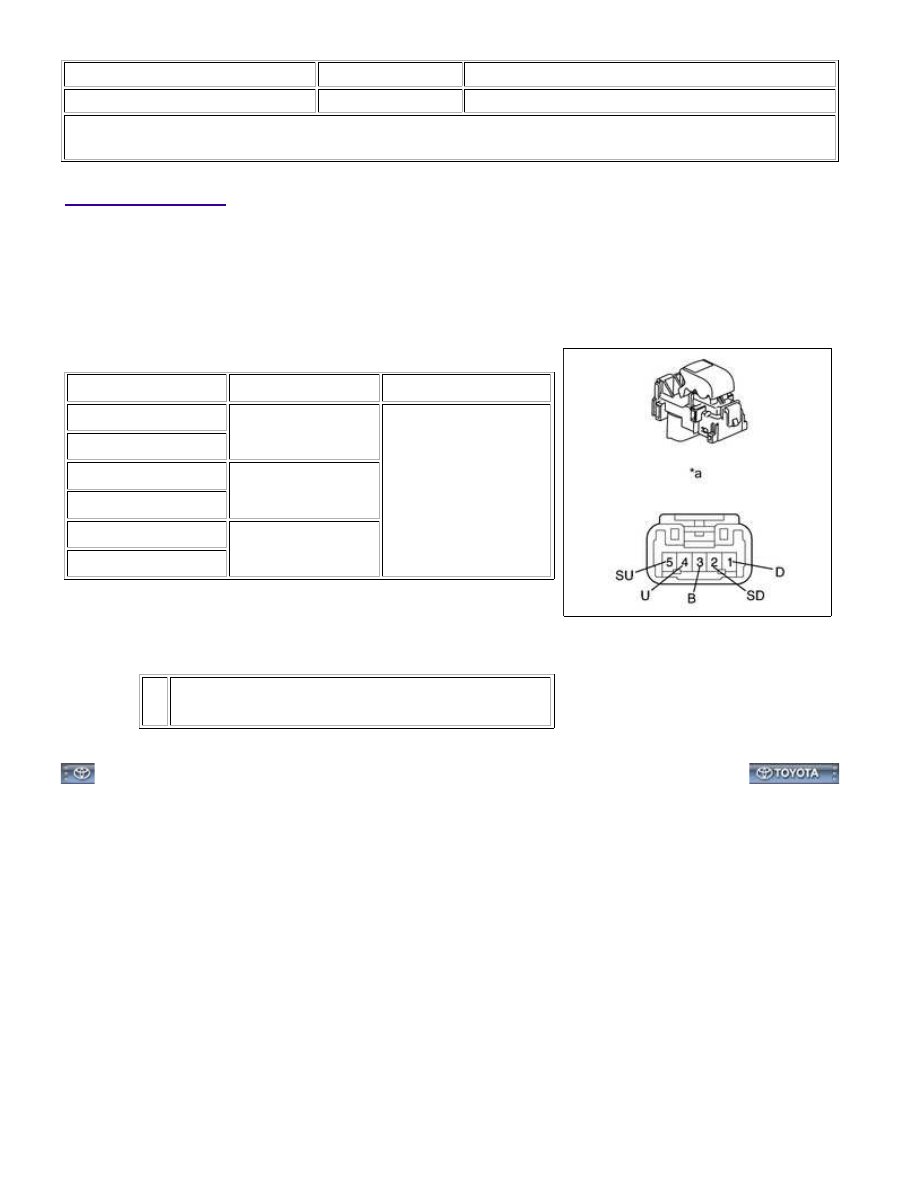

INSPECTION

1. INSPECT REAR POWER WINDOW REGULATOR SWITCH

ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

4 (U) - 3 (B)

UP

Below 1 Ω

1 (D) - 2 (SD)

4 (U) - 5 (SU)

OFF

1 (D) - 2 (SD)

4 (U) - 5 (SU)

DOWN

1 (D) - 3 (B)

If the result is not as specified, replace the rear power

window regulator switch assembly.

Text in Illustration

*a

Component without harness connected

(Rear Power Window Regulator Switch Assembly)
