Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function):

Driver Side Power Window does not Operate with Power Window Master Switch; 2015 MY Tundra [08/2014 -

       ]

Driver Side Power Window does not Operate with Power Window Master Switch

DESCRIPTION

If the manual UP/DOWN function does not operate, there may be a malfunction in the master switch, the

driver side motor, or the harness or connector.

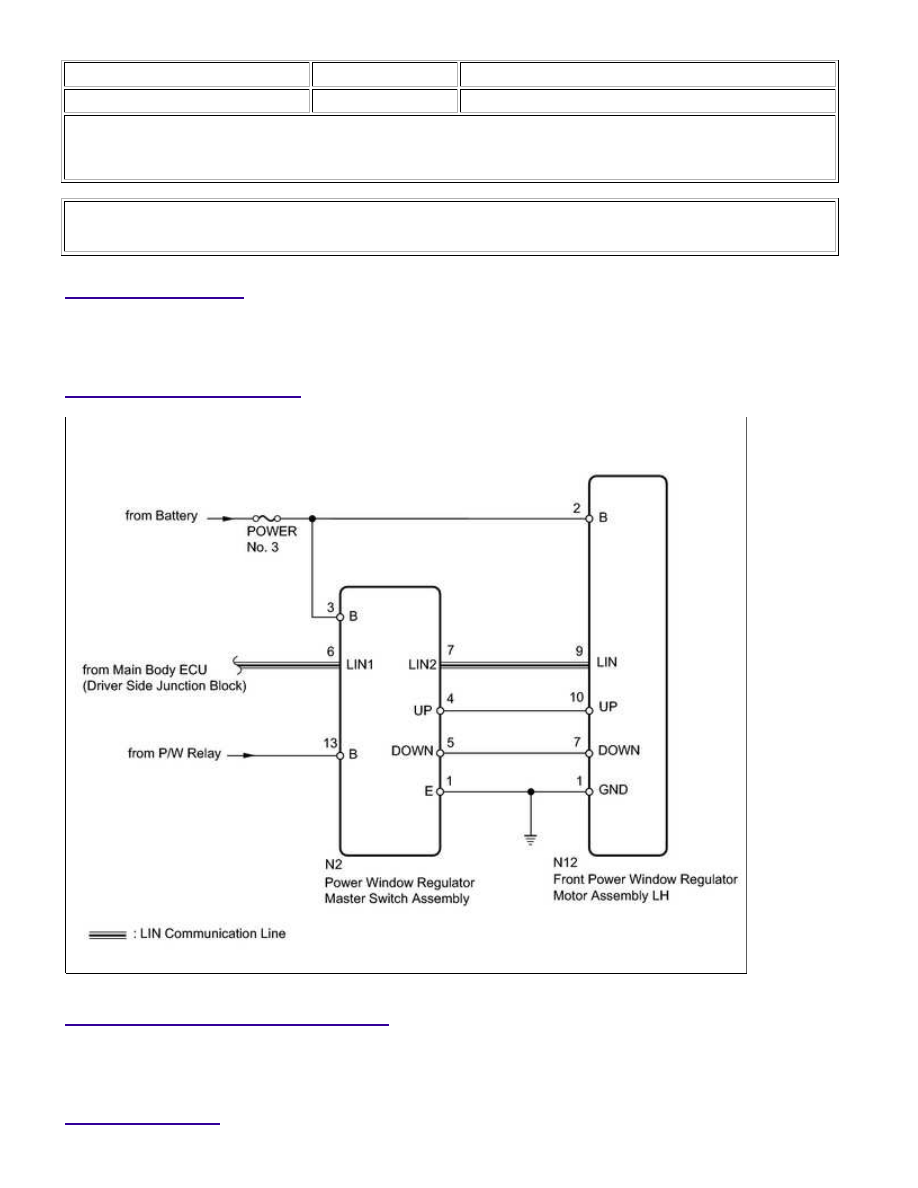

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

OK

1.

CHECK LIN COMMUNICATION SYSTEM

(a) Check for LIN communication system DTCs related to the power window control system



.

OK:

LIN communication system DTCs are not output.

NG

GO TO LIN COMMUNICATION SYSTEM

2.

CHECK FOR DTC (B2312)

(a) Check if DTC B2312 is output



.

OK:

DTC B2312 is not output.

NG

GO TO DTC (B2312)

3.

READ VALUE USING TECHSTREAM (DRIVER SIDE MOTOR)

(a) Use the Data List to check if the driver side motor is functioning properly.

D-Door Motor

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

D Door P/W Up

SW

Driver side power window MANUAL UP switch

signal / ON or OFF

ON: Driver side switch

operated

OFF: Driver side switch

not operated

-

D Door P/W

Down SW

Driver side power window MANUAL DOWN

switch signal / ON or OFF

ON: Driver side switch

operated

OFF: Driver side switch

not operated

-

OK:

The Techstream display changes normally when master switch is operated.

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

OK

NG

GO TO STEP 4

OK

REPLACE FRONT POWER WINDOW REGULATOR

MOTOR ASSEMBLY LH

4.

CHECK HARNESS AND CONNECTOR (MASTER SWITCH - BATTERY AND BODY GROUND)

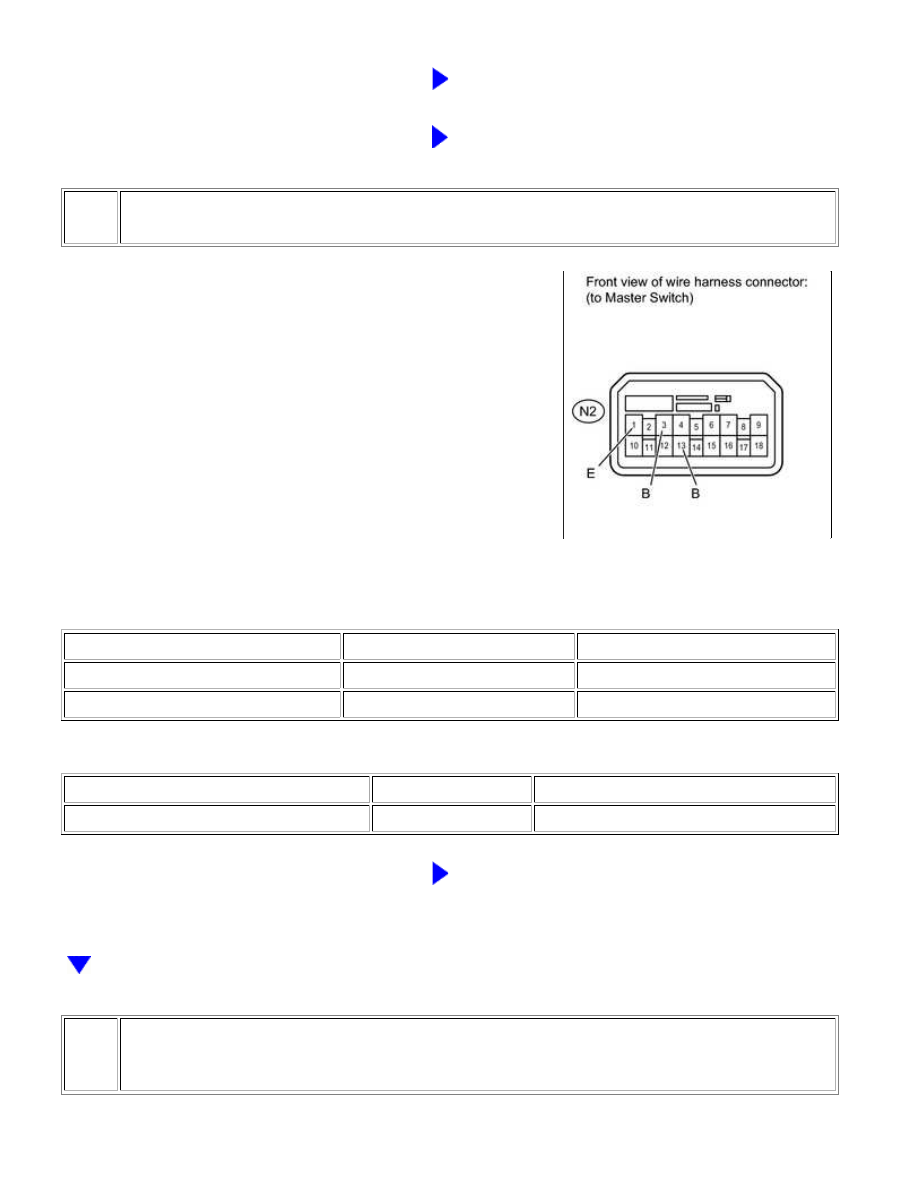

(a) Disconnect the N2 master switch connector.

(b) Measure the voltage and resistance according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

N2-3 (B) - Body ground

Always

11 to 14 V

N2-13 (B) - Body ground

Ignition switch ON

11 to 14 V

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-1 (E) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

CHECK HARNESS AND CONNECTOR (DRIVER SIDE MOTOR - BATTERY AND BODY
GROUND)
