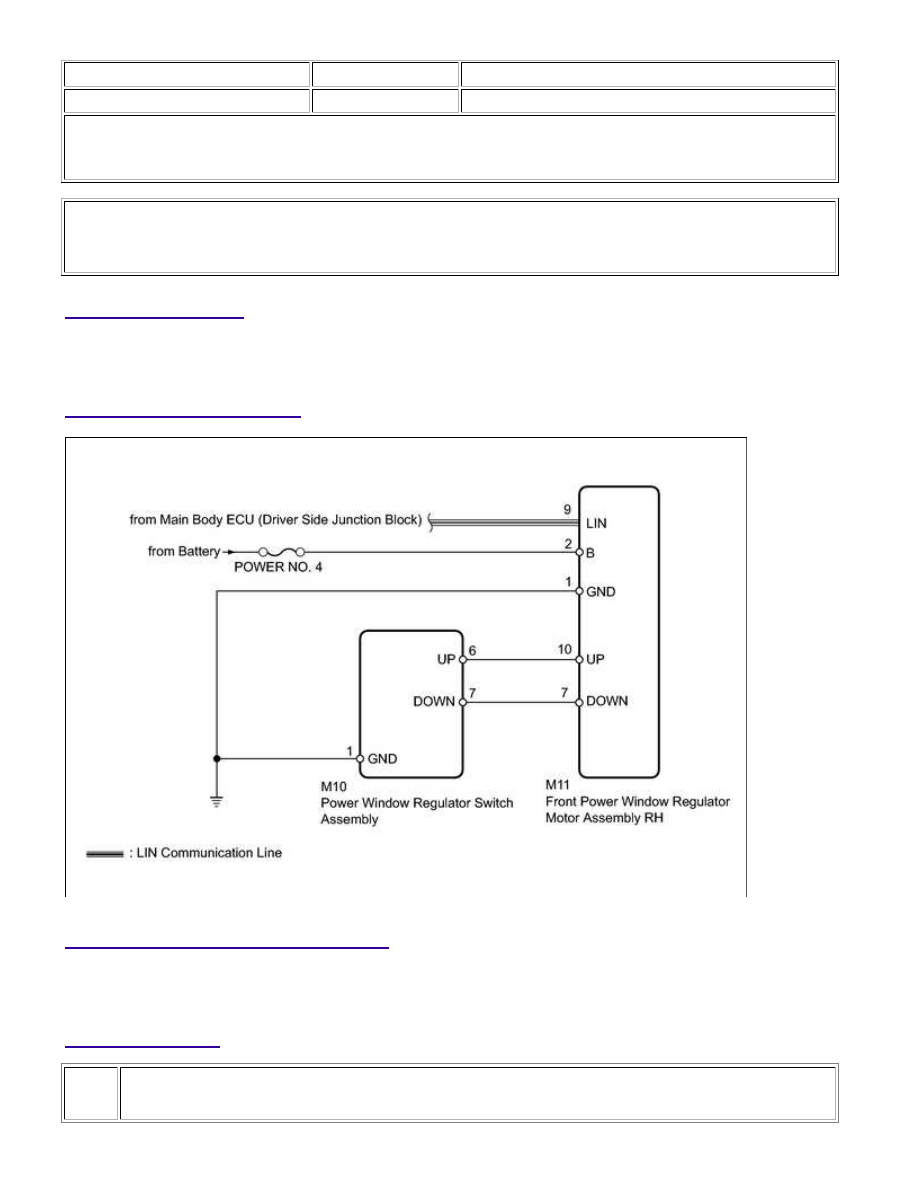

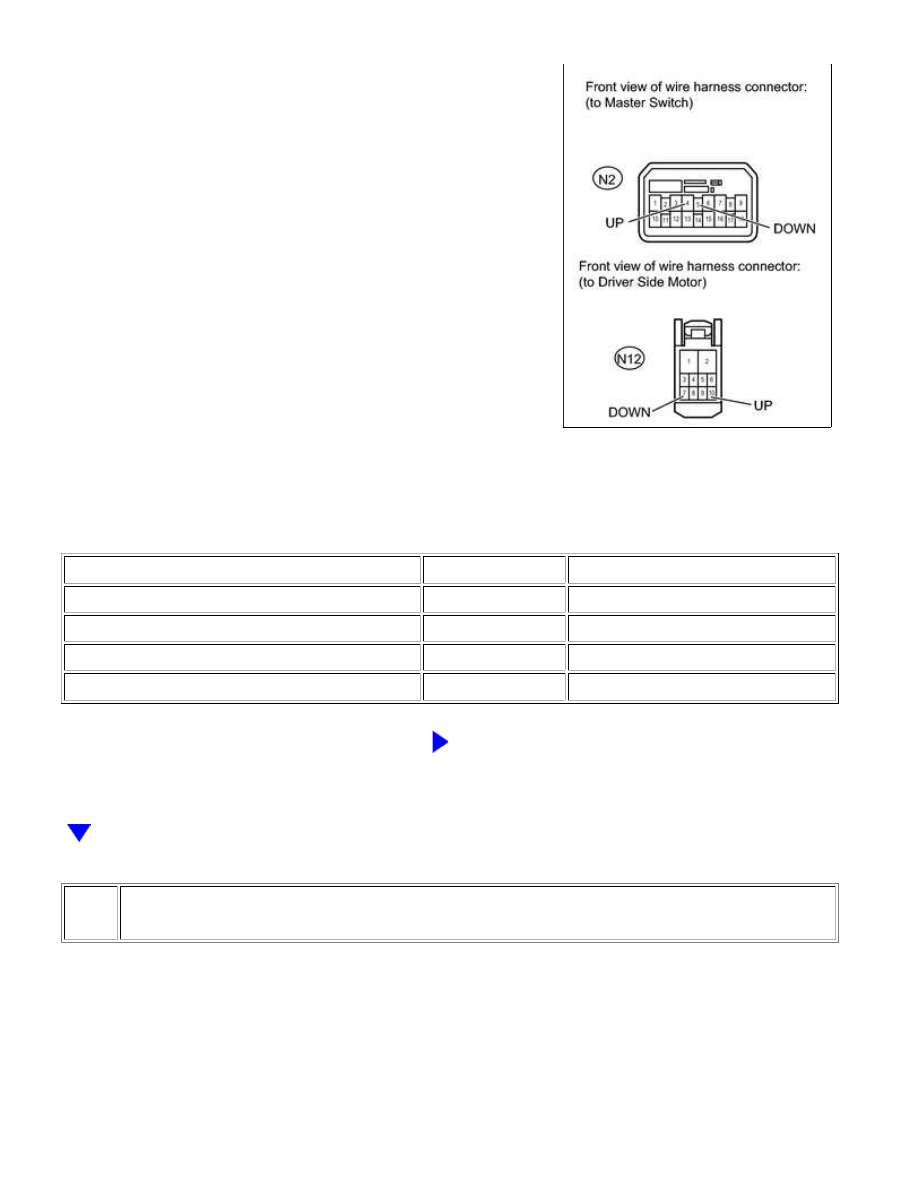

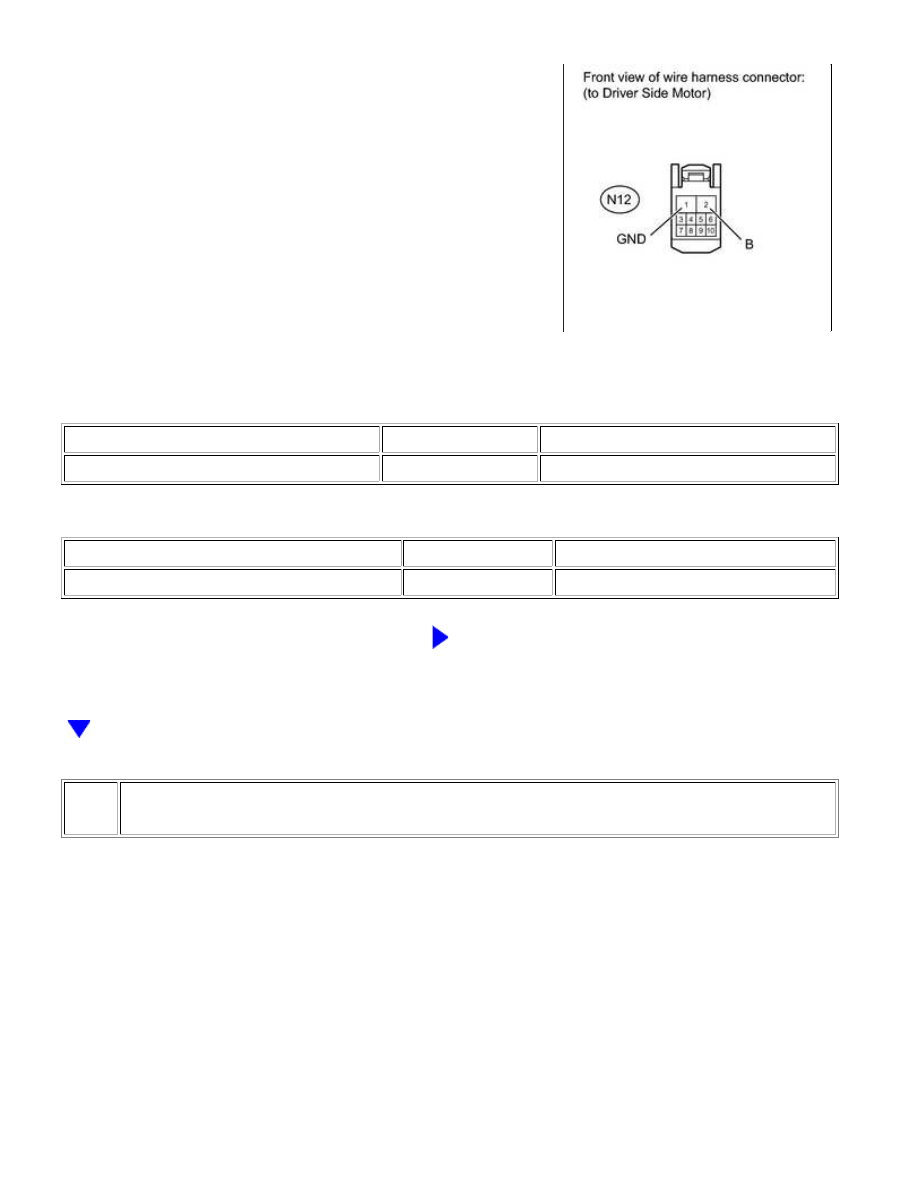

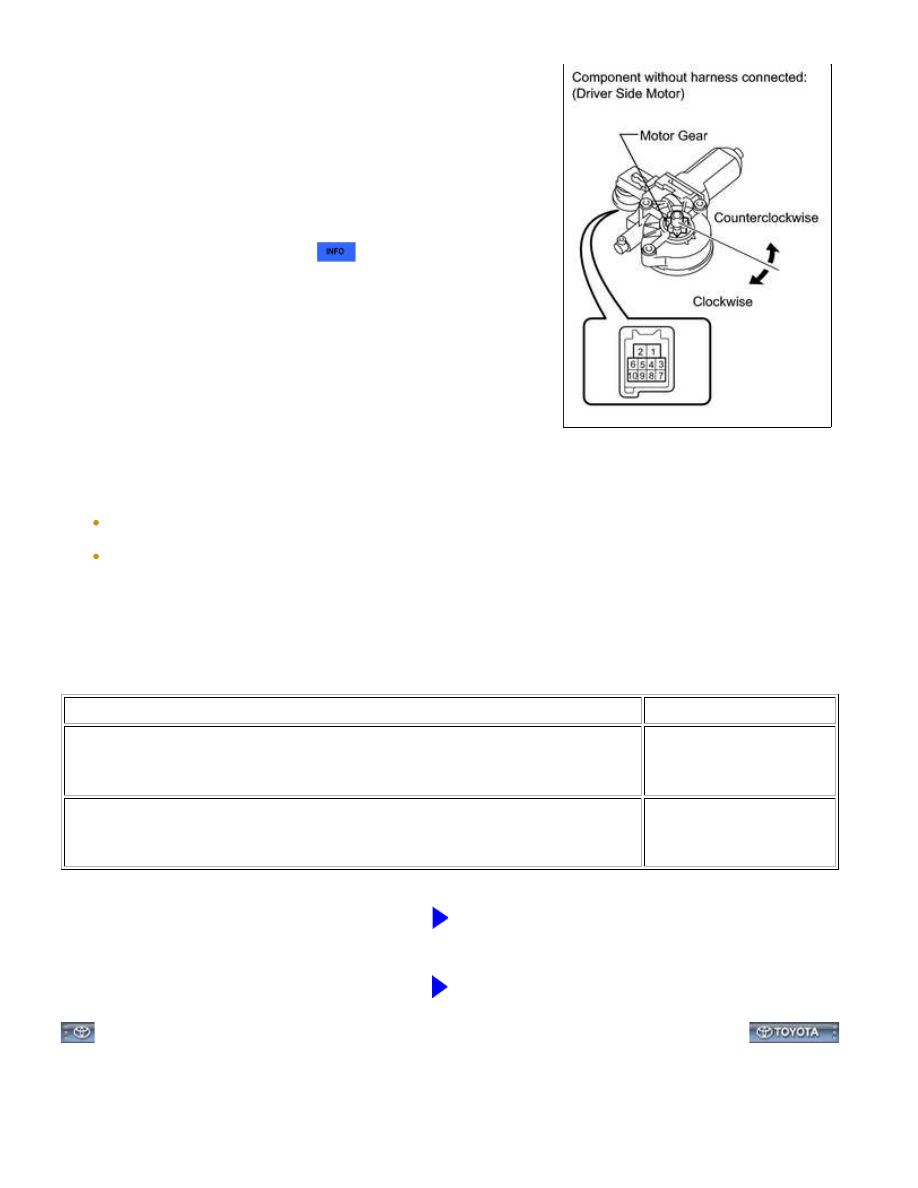

OK (a) Disconnect the N12 motor connector. (b) Measure the voltage and resistance according to the value(s) in the table below. Standard Voltage: TESTER CONNECTION CONDITION SPECIFIED CONDITION N12-2 (B) - Body ground Always 11 to 14 V Standard Resistance: TESTER CONNECTION CONDITION SPECIFIED CONDITION N12-1 (GND) - Body ground Always Below 1 Ω NG REPAIR OR REPLACE HARNESS OR CONNECTOR 6. CHECK HARNESS AND CONNECTOR (MASTER SWITCH - DRIVER SIDE MOTOR) WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ... |
