Last Modified: 9-16-2014

6.6 R

Doc ID: RM0000030NO00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

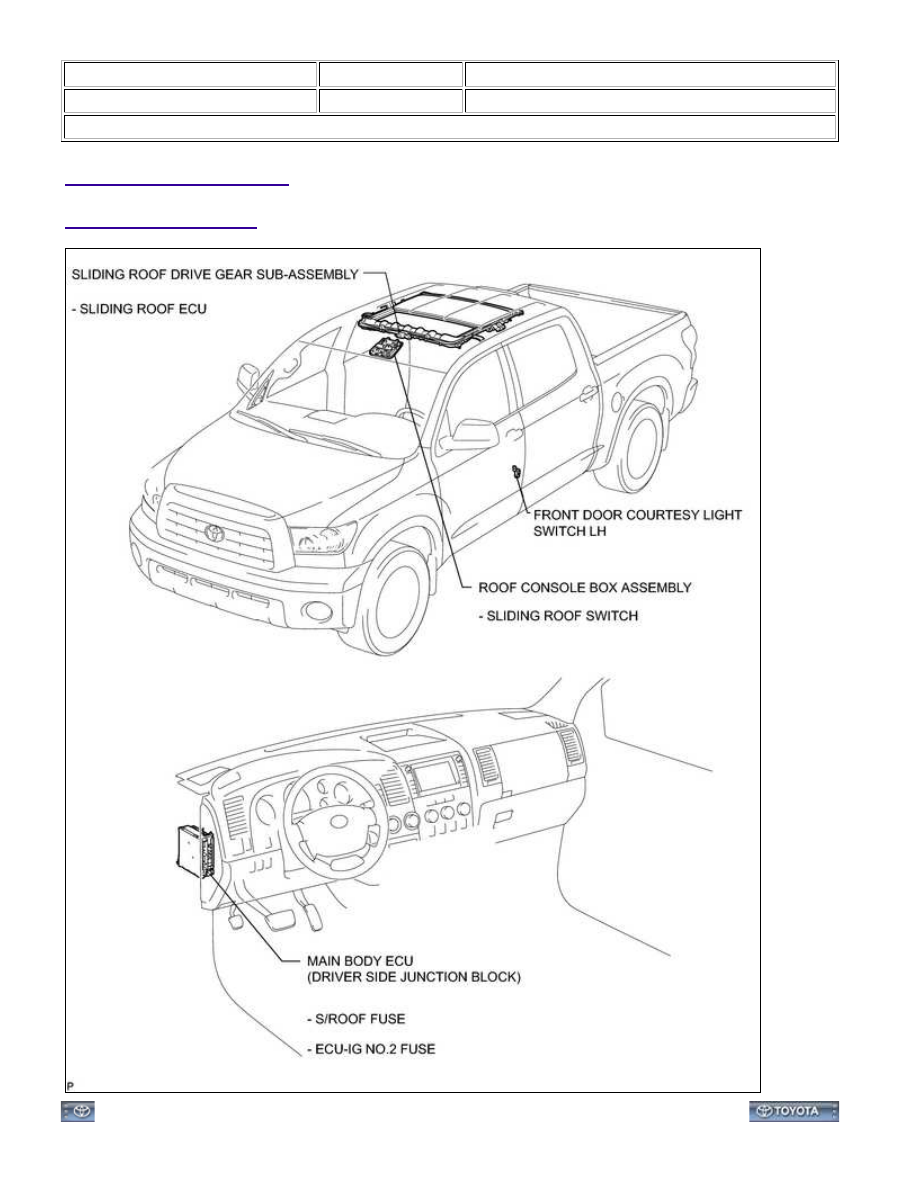

PARTS LOCATION

ILLUSTRATION

SLIDING ROOF: SLIDING ROOF SYSTEM: PARTS LOCATION; 20...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000030NT00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

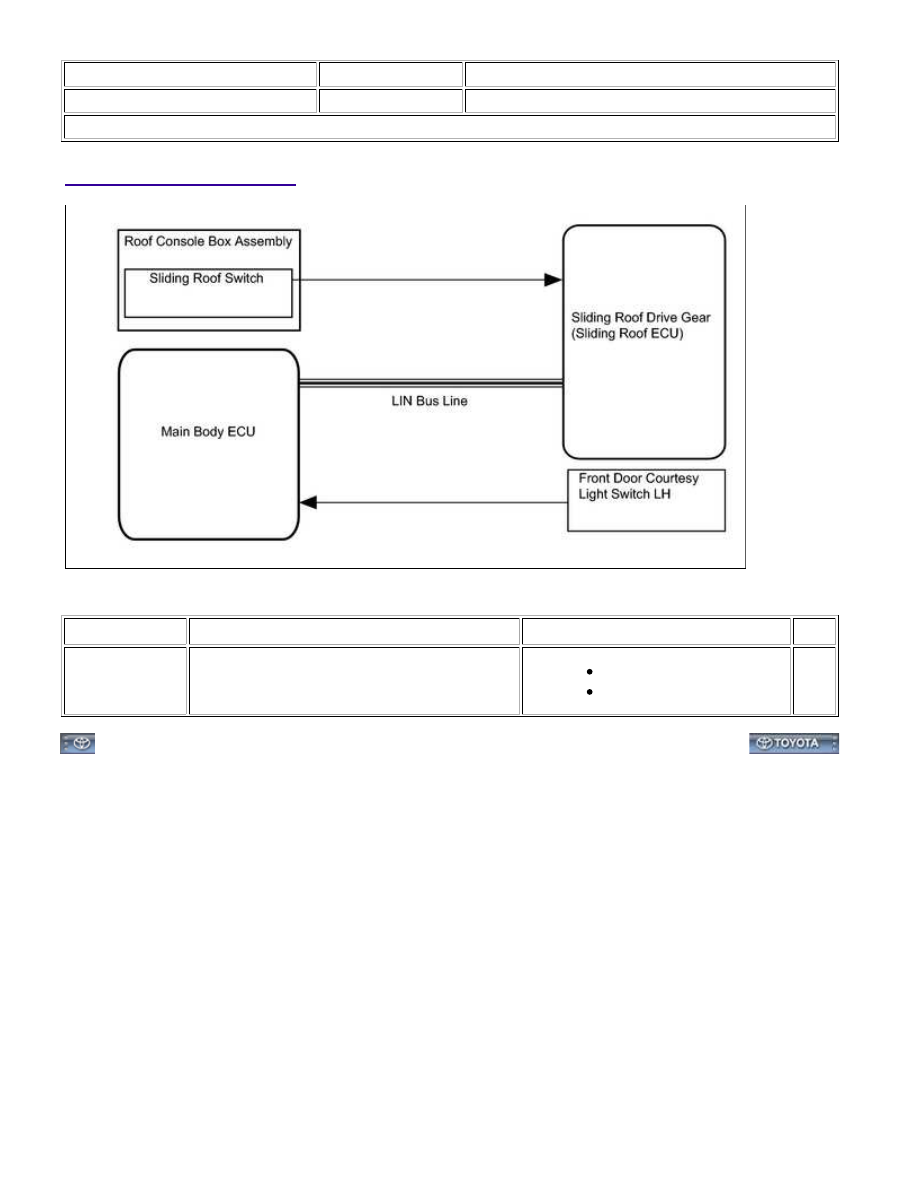

SYSTEM DIAGRAM

Communication table

SENDER

RECEIVER

SIGNAL

LINE

Main Body ECU

Vehicle speed signal

LIN

SLIDING ROOF: SLIDING ROOF SYSTEM: SYSTEM DIAGRAM; 2...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000030NR00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

1. GENERAL

This system has the following functions: manual slide open and close; auto slide open and close; manual tilt up

and down; auto tilt up and down; jam protection; and key-off operation.

2. FUNCTION OF MAIN COMPONENT

COMPONENT

OUTLINE

Main body ECU

Transmits the vehicle speed signal and key-linked operation signals

3. SYSTEM OPERATION

OUTLINE

Manual slide

open and

close

Auto slide

open and

close

Manual tilt up

and down

Auto tilt up

and down

Jam protection

function

auto tilt down operation)

Key-off

operation

Key-linked

open / close

operation

When driver side door is locked, and key inserted into driver side door key cylinder is turned

key in driver side door is turned and maintained in unlock position for 3.0 seconds or more,

FUNCTION

OUTLINE

Deflector

Operation

vehicle
