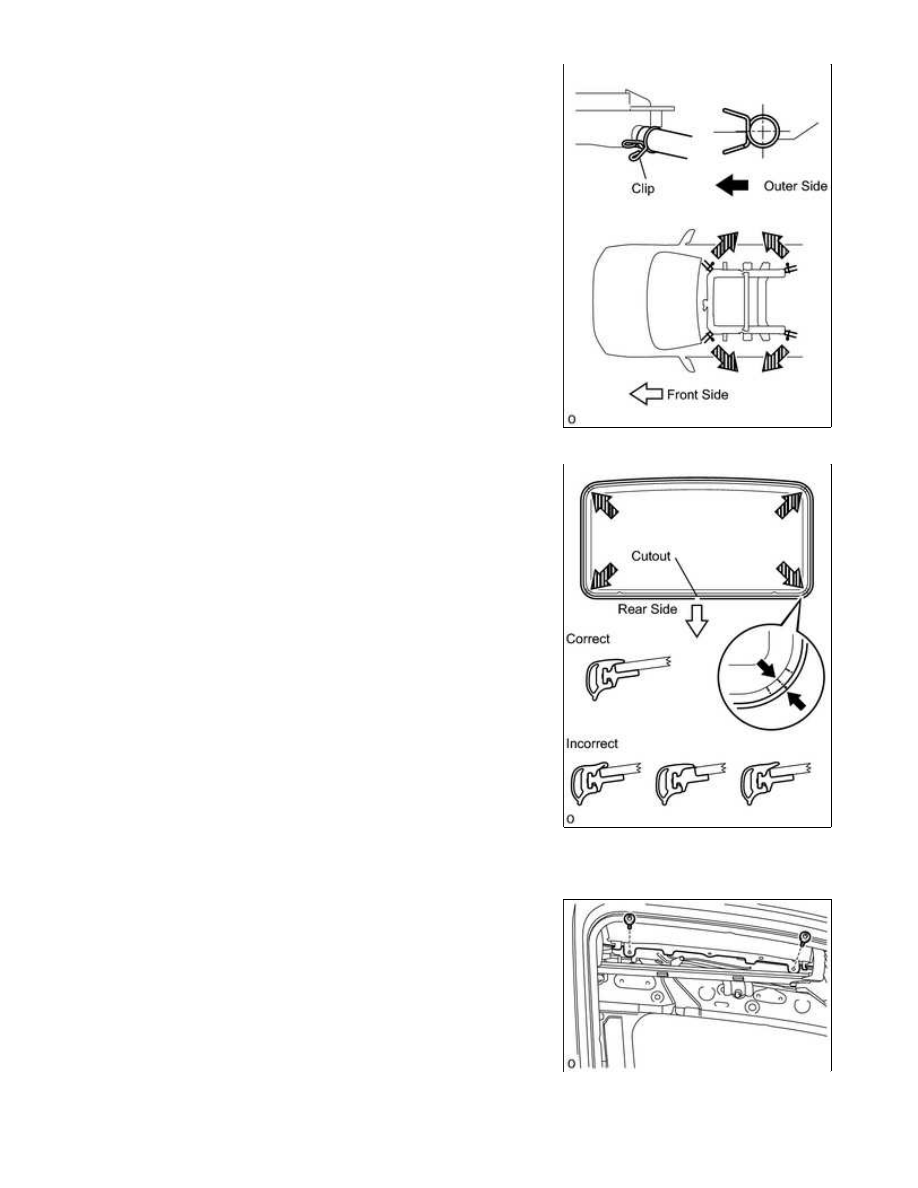

2. INSTALL SLIDING ROOF WEATHERSTRIP

(2) Make sure the weatherstrip's cutout is toward the rear side

the illustration.

3. INSTALL SLIDING ROOF GLASS SUB-ASSEMBLY

(a) Using a T25 "TORX" driver, temporarily install the glass with the

4 screws.

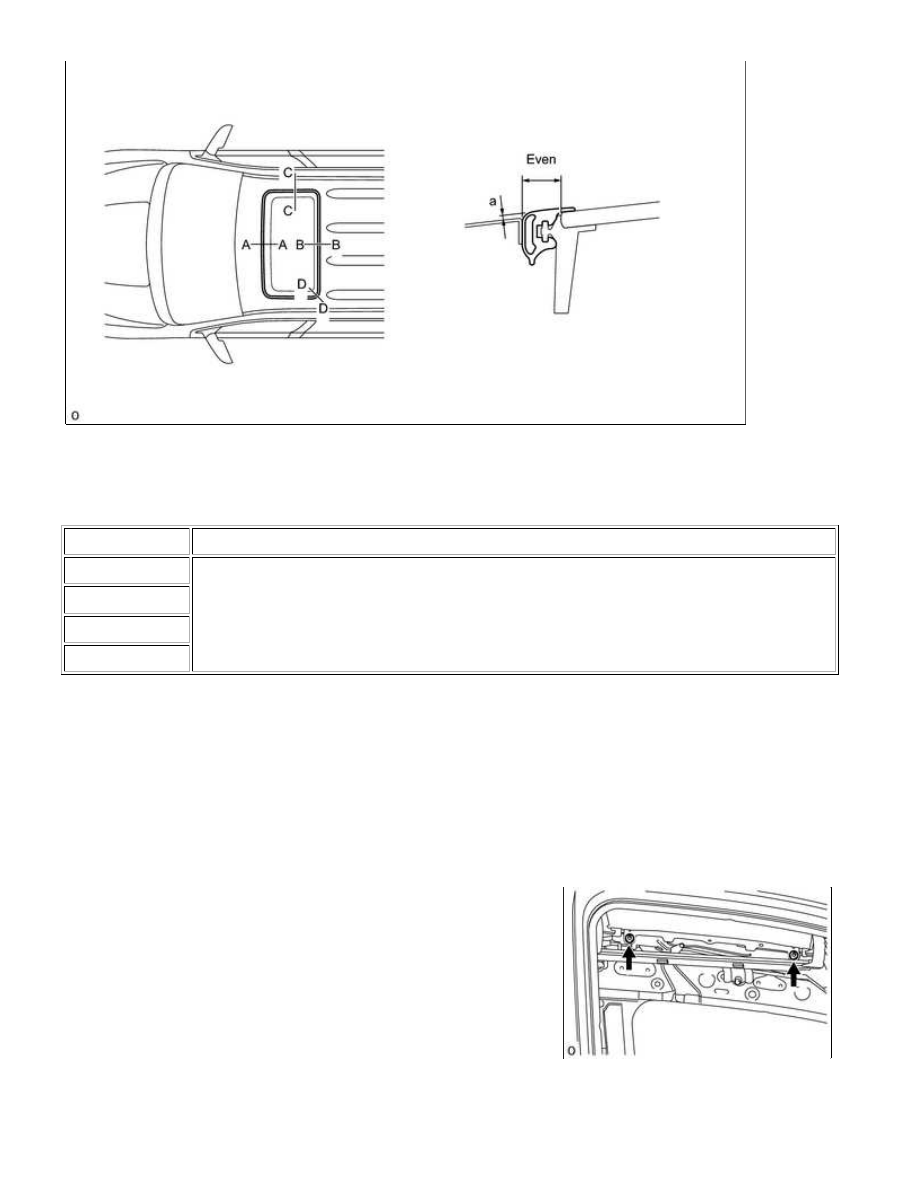

(b) Perform a level check.

SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): INST...

Standard:

AREA

MEASUREMENT

A - A

0 +/-1.5 mm (0 +/-0.0591 in.)

B - B

C - C

D - D

HINT:

"+" represents the condition that the glass is above the panel level. "-" represents the condition that the

glass is below the panel level.

(2) Perform a gap check.

The gap must be even all around.

(c) Tighten the 4 screws.

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

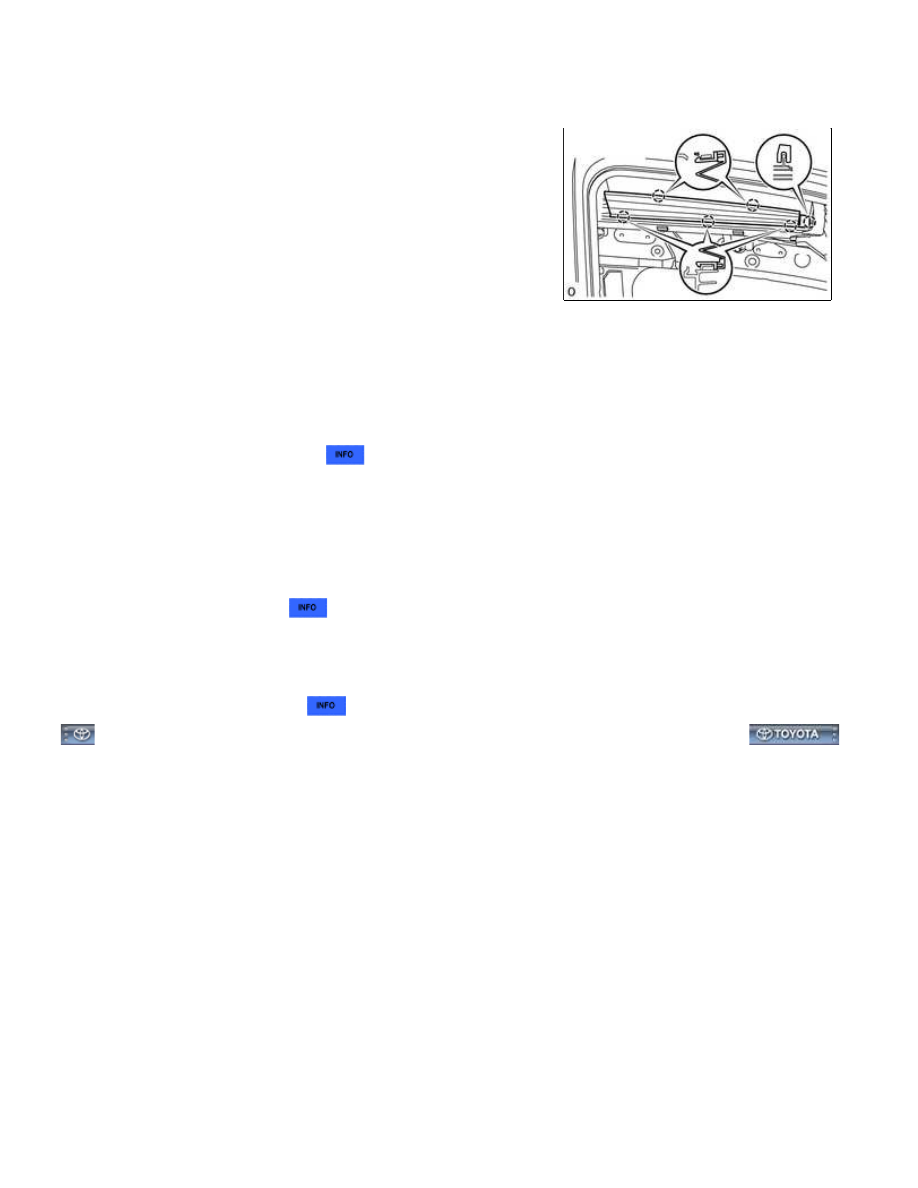

4. CHECK FOR WATER LEAK

SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): INST...

5. INSTALL SLIDING ROOF SIDE GARNISH LH

HINT:

Use the same procedures described for the LH side.

7. INSTALL CURTAIN SHIELD AIRBAG ASSEMBLY LH

(a) Install the curtain shield airbag



.

8. INSTALL CURTAIN SHIELD AIRBAG ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

9. INSTALL ROOF HEADLINING ASSEMBLY

.

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

11. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): INST...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000033MU00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF SWITCH ASSEMBLY (for CrewMax): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

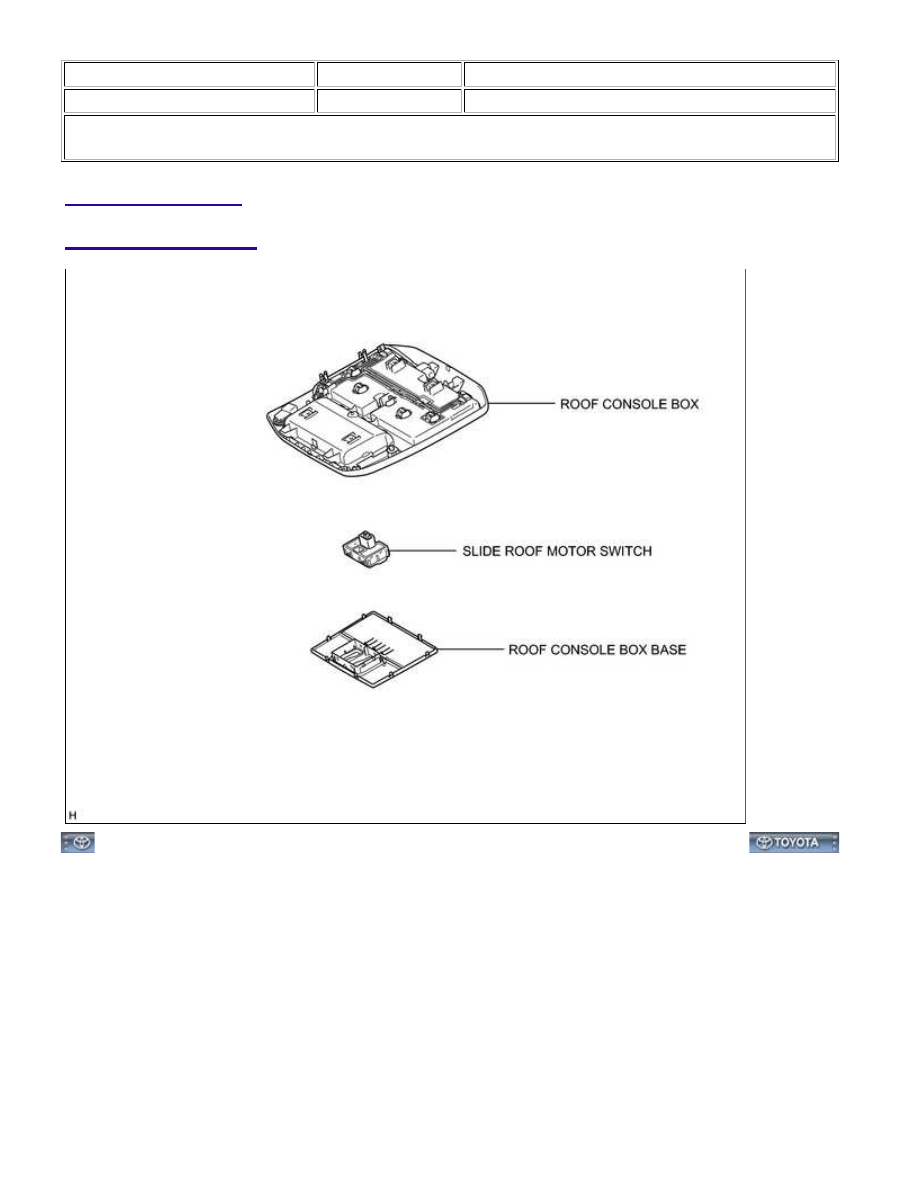

COMPONENTS

ILLUSTRATION

SLIDING ROOF: SLIDING ROOF SWITCH ASSEMBLY (for CrewMa...
