Toyota Tundra (2015 year). Manual - part 2135

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LPC02OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): DISASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

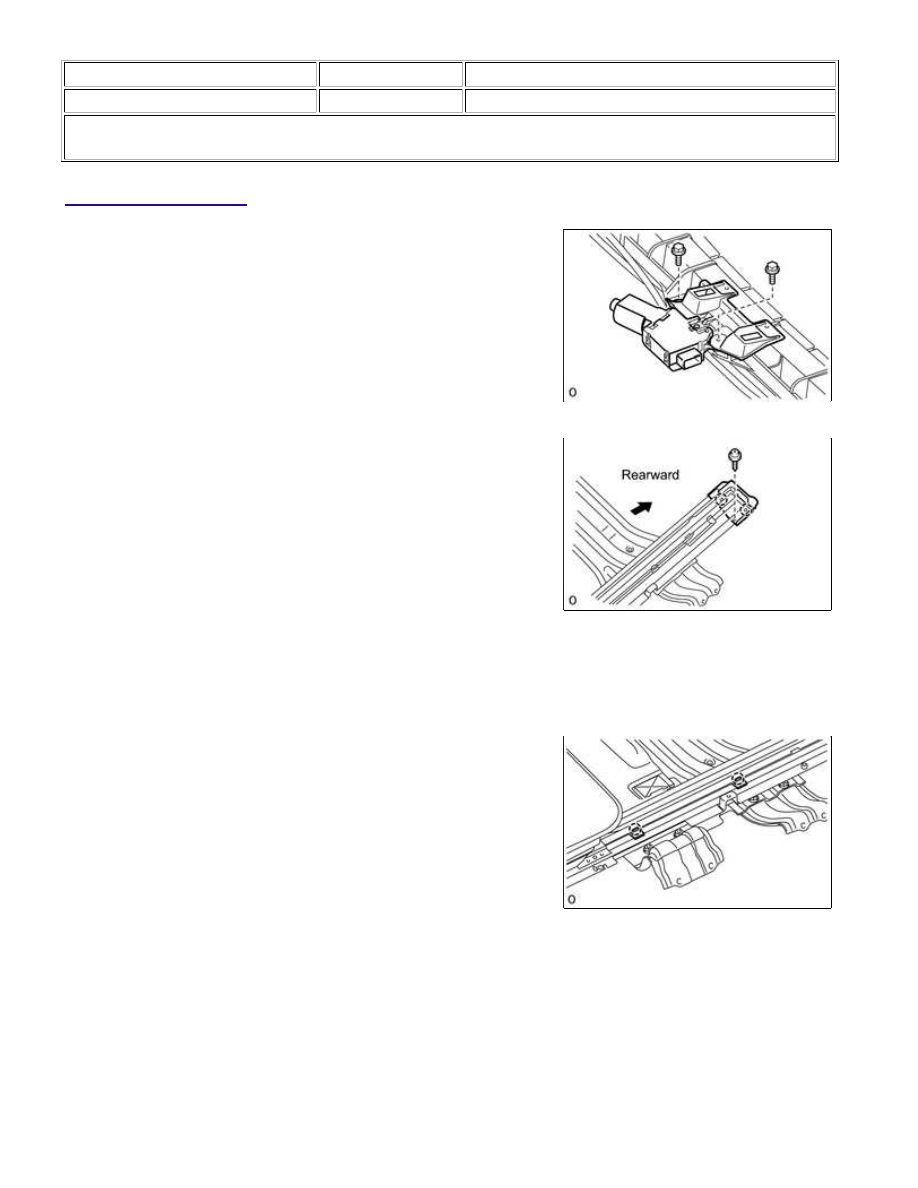

DISASSEMBLY

1. REMOVE SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY

(a) Remove the 2 bolts, room light bracket and drive gear.

2. REMOVE SUNSHADE TRIM SUB-ASSEMBLY

(a) Remove the 2 screws.

(c) Slide and remove the trim.

3. REMOVE SLIDING ROOF DRIVE CABLE SUB-ASSEMBLY

NOTICE:

guide clips.

SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): DISA...

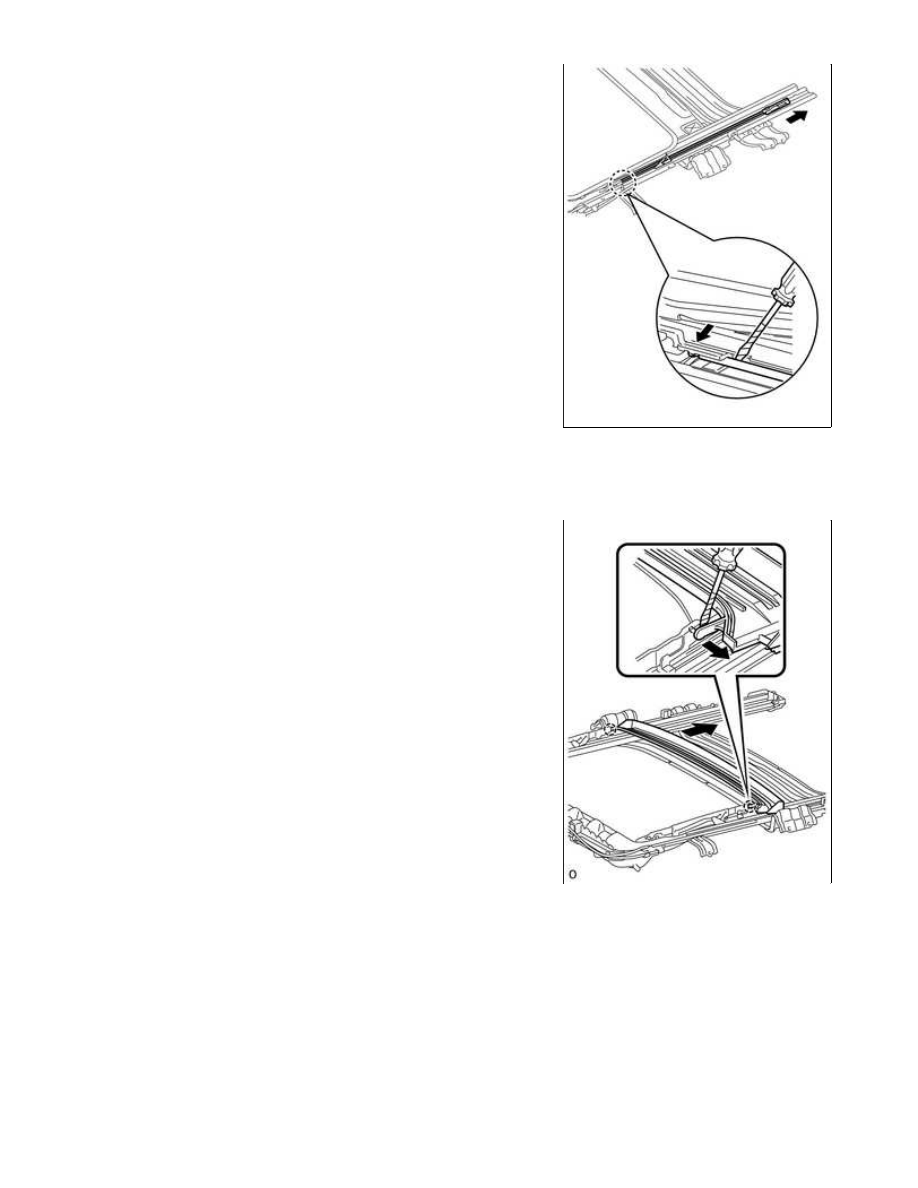

(b) Using a screwdriver, detach the claw.

HINT:

Tape the screwdriver tip before use.

(d) Using a screwdriver, detach the 2 claws then slide the rear roof

drip channel rearward to remove it.

HINT:

Tape the screwdriver tip before use.

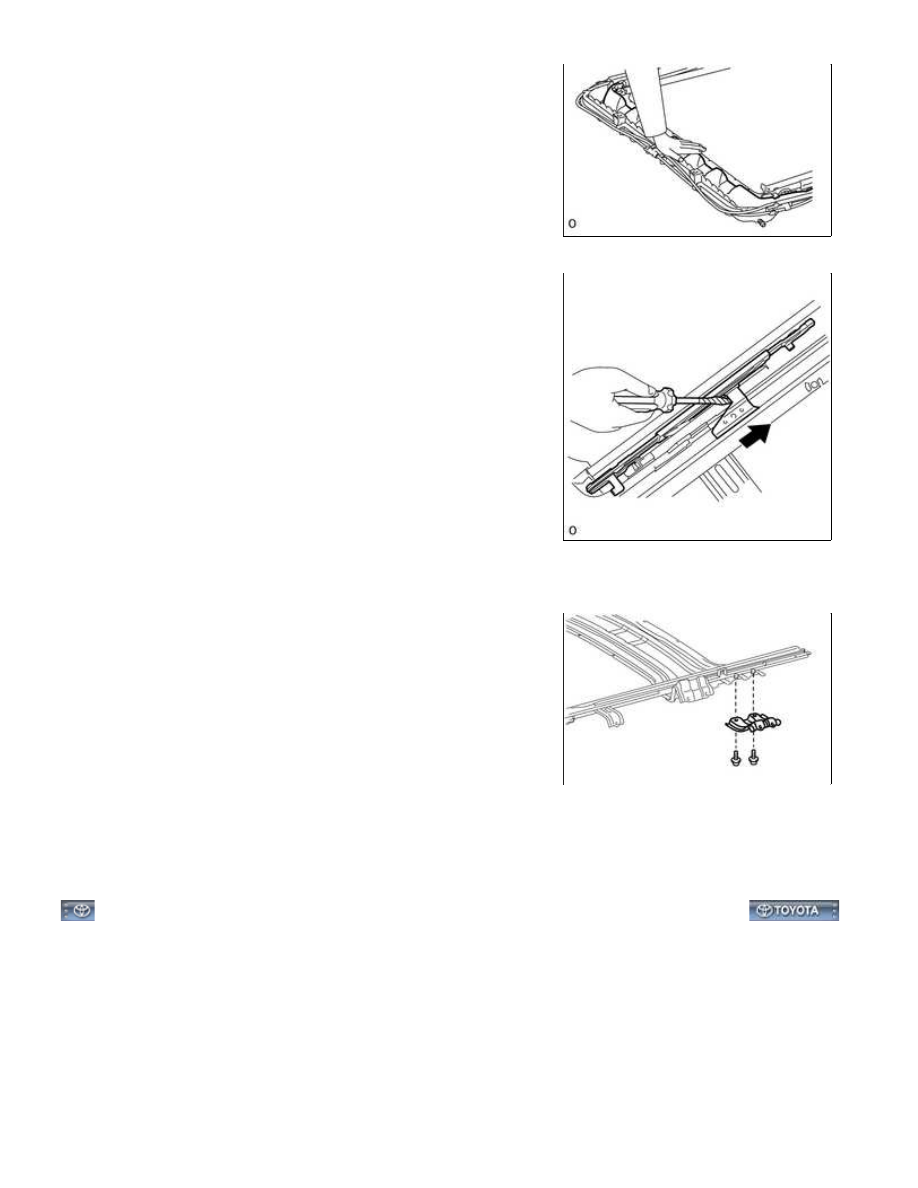

(f) Hold down the window deflector.

illustration to remove it.

HINT:

Tape the screwdriver tip before use.

4. REMOVE REAR SLIDING ROOF HOUSING MOUNTING BRACKET LH

(a) Remove the 2 bolts and mounting bracket.

5. REMOVE REAR SLIDING ROOF HOUSING MOUNTING BRACKET RH

HINT:

Use the same procedures described for the LH side.

SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): DISA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LPD02OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): REASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

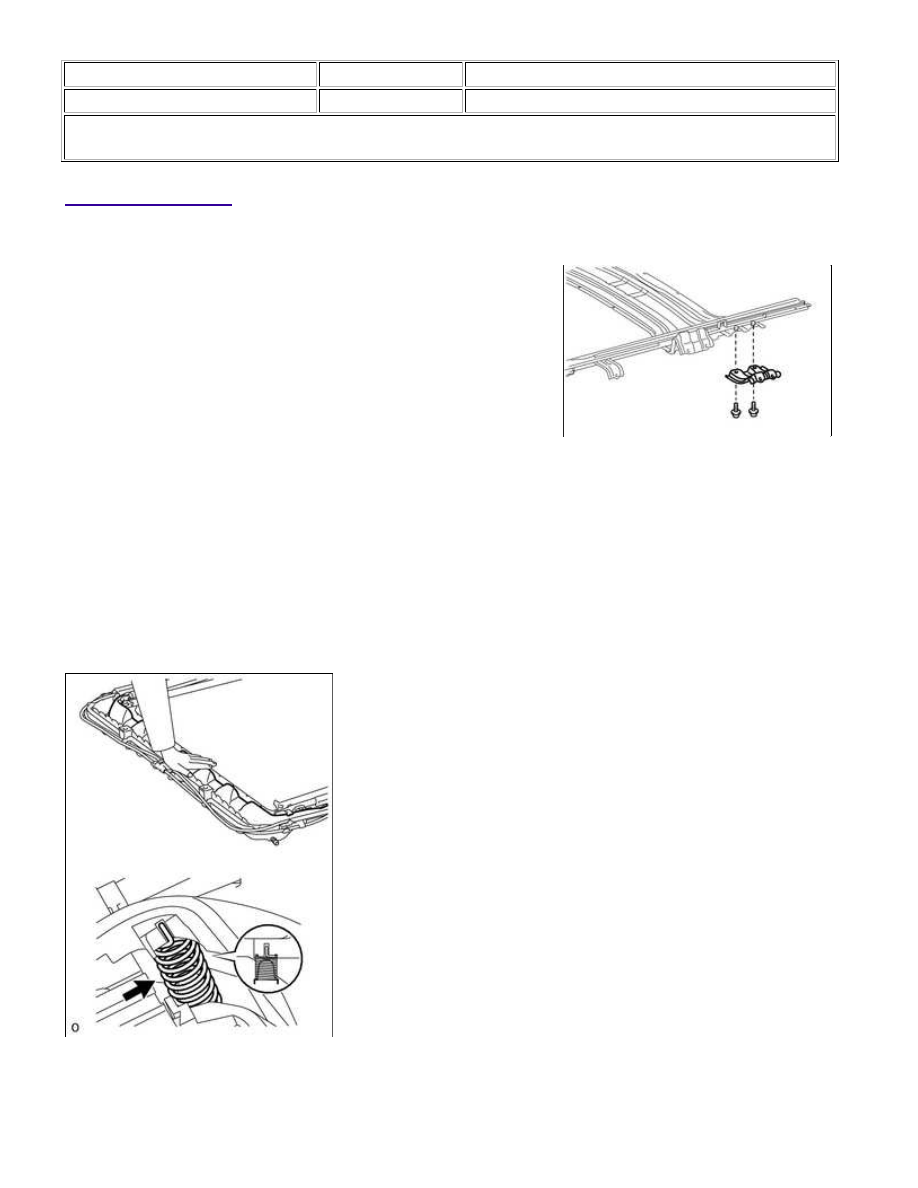

REASSEMBLY

1. INSTALL REAR SLIDING ROOF HOUSING MOUNTING BRACKET LH

(a) Install the mounting bracket with the 2 bolts.

2. INSTALL REAR SLIDING ROOF HOUSING MOUNTING BRACKET RH

HINT:

Use the same procedures described for the LH side.

3. INSTALL SLIDING ROOF DRIVE CABLE SUB-ASSEMBLY

(a) Hold down the window deflector.

NOTICE:

Make sure that the spring indicated by the arrow in the illustration is securely installed.

SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): REAS...
