Toyota Tundra (2015 year). Manual - part 2138

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000033MV00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

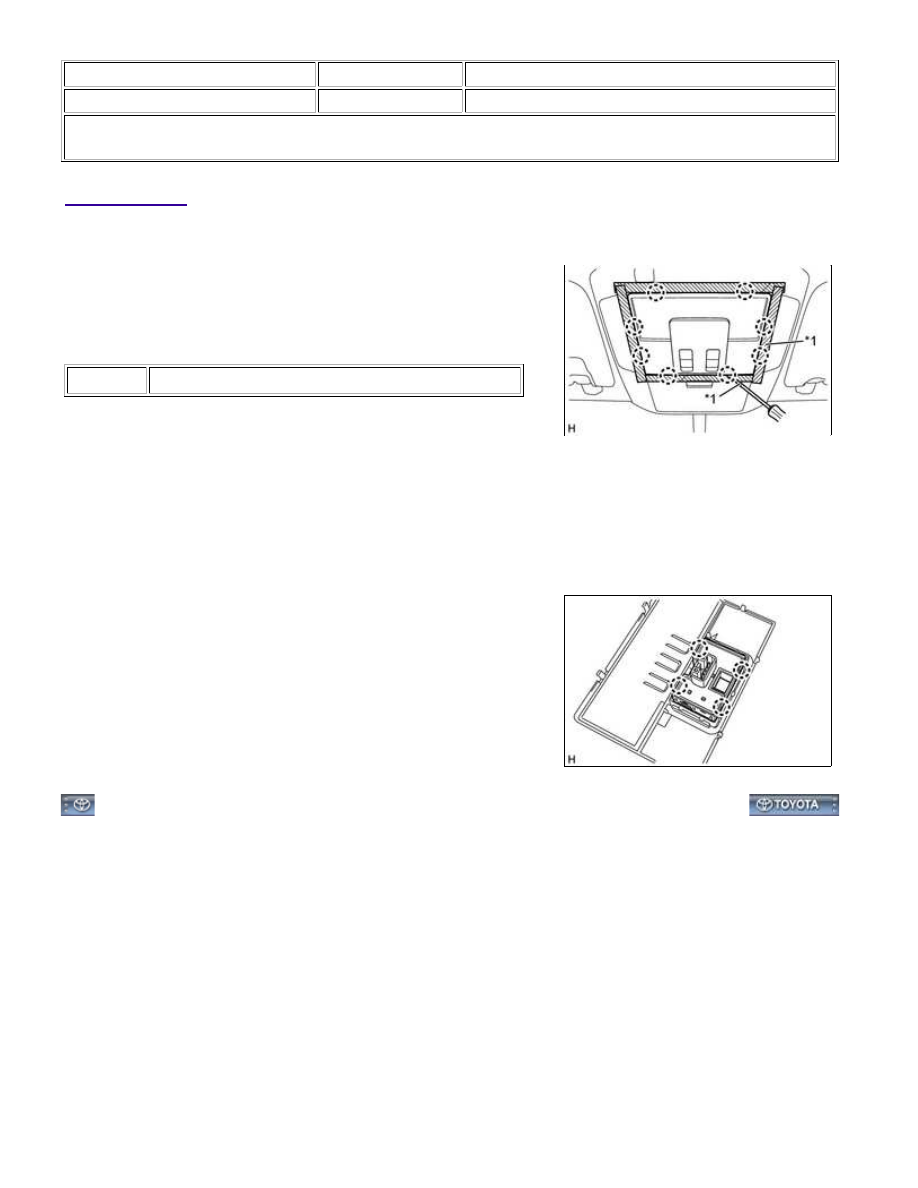

Title: SLIDING ROOF: SLIDING ROOF SWITCH ASSEMBLY (for CrewMax): REMOVAL; 2015 MY Tundra [08/2014

-        ]

REMOVAL

1. REMOVE SLIDE ROOF MOTOR SWITCH

*1

Protective Tape

(b) Using a screwdriver, detach the 8 claws.

HINT:

Tape the screwdriver tip before use.

SLIDING ROOF: SLIDING ROOF SWITCH ASSEMBLY (for CrewMa...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000033MT00TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

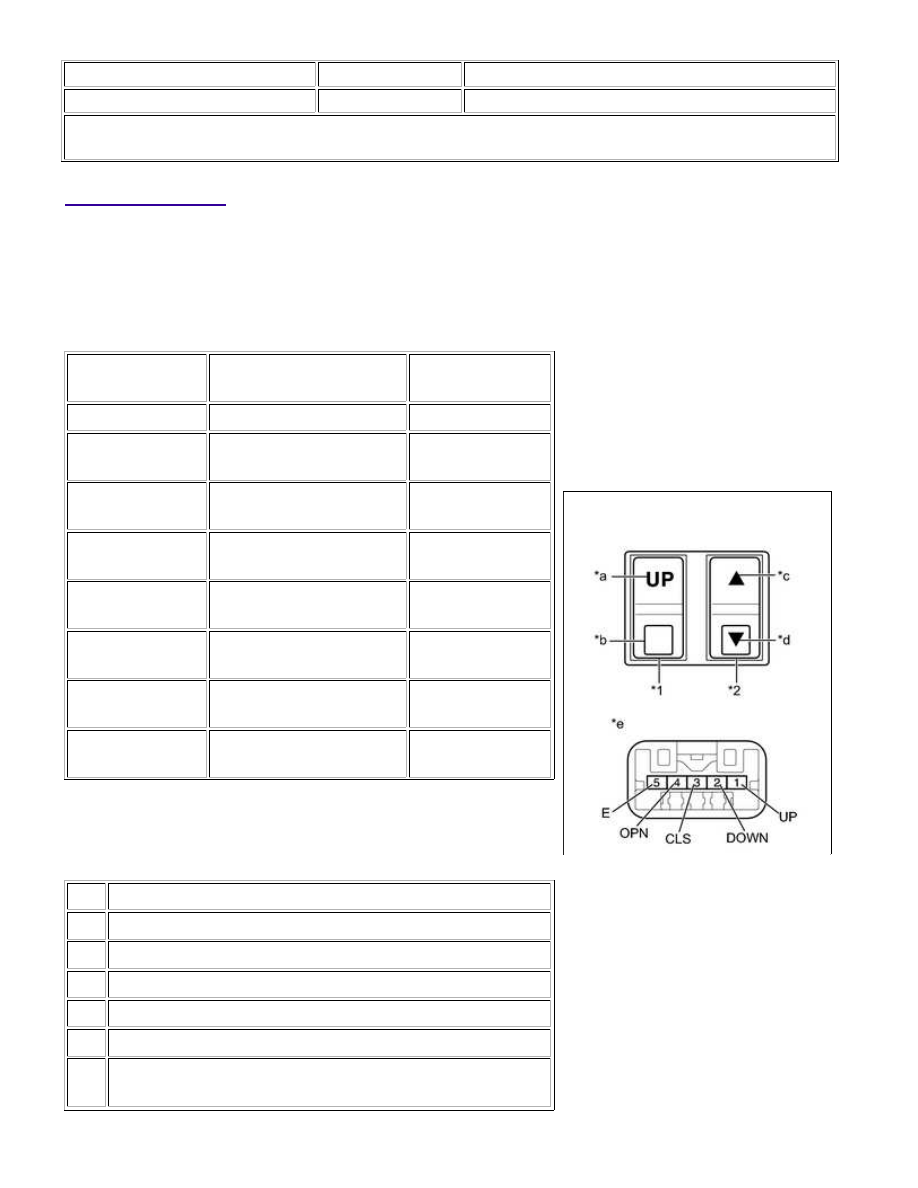

Title: SLIDING ROOF: SLIDING ROOF SWITCH ASSEMBLY (for CrewMax): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

1. INSPECT SLIDE ROOF MOTOR SWITCH

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

1 (UP) - 5 (E)

Tilt switch is pressed to up

Below 1 Ω

1 (UP) - 5 (E)

Tilt switch is not pressed to

up

10 kΩ or higher

2 (DOWN) - 5 (E)

Tilt switch is pressed to

down

Below 1 Ω

2 (DOWN) - 5 (E)

Tilt switch is not pressed to

down

10 kΩ or higher

4 (OPN) - 5 (E)

Slide switch is pressed to

open

Below 1 Ω

4 (OPN) - 5 (E)

Slide switch is not pressed

to open

10 kΩ or higher

3 (CLS) - 5 (E)

Slide switch is pressed to

close

Below 1 Ω

3 (CLS) - 5 (E)

Slide switch is not pressed

to close

10 kΩ or higher

Text in Illustration

*1

Tilt Switch

*2

Slide Switch

*a

Up

*b

Down

*c

Open

*d

Close

*e

Component without harness connected

SLIDING ROOF: SLIDING ROOF SWITCH ASSEMBLY (for CrewMa...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000033MS00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

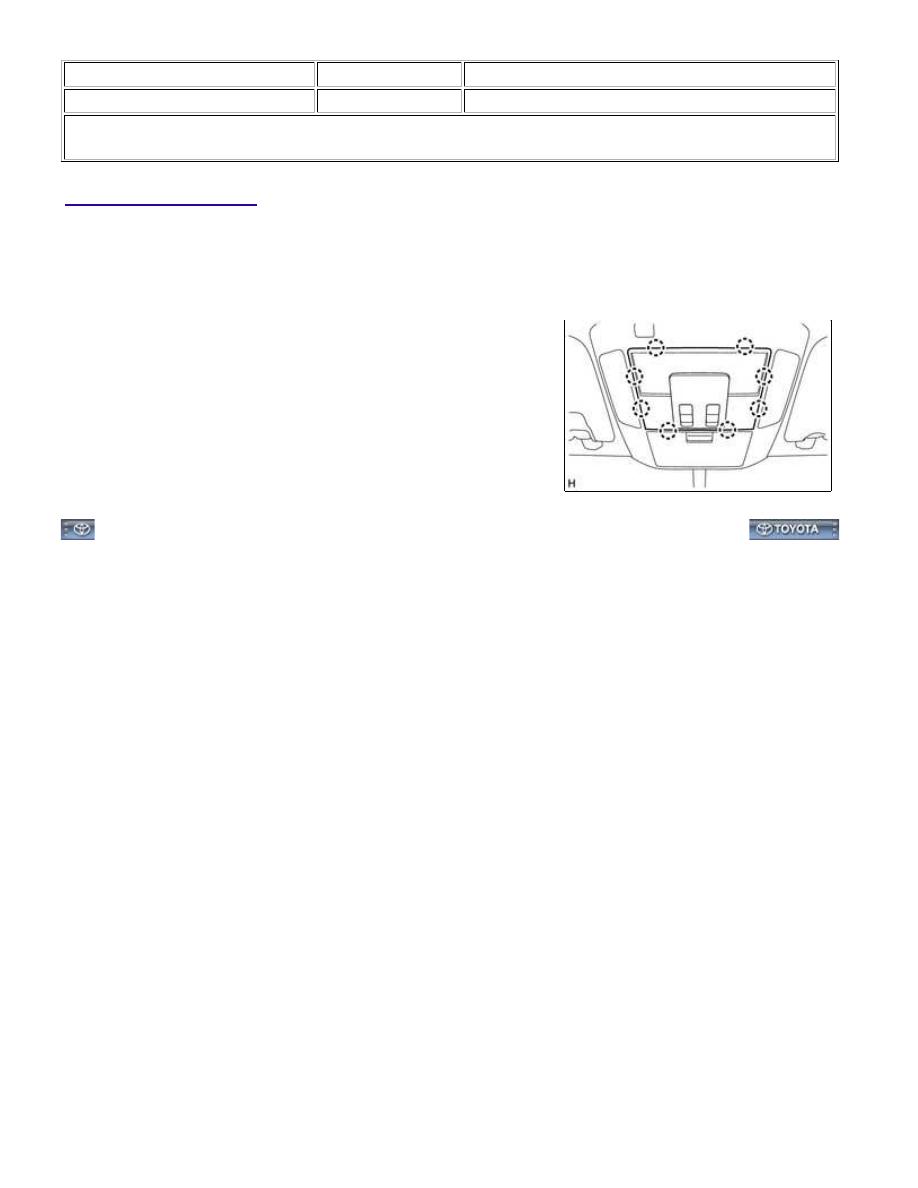

Title: SLIDING ROOF: SLIDING ROOF SWITCH ASSEMBLY (for CrewMax): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

1. INSTALL SLIDE ROOF MOTOR SWITCH
