BULB)

(a) Remove the headlight dimmer relay from the engine room relay block.

(b) for LH:

(1) Disconnect the A8 headlight connector.

(2) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

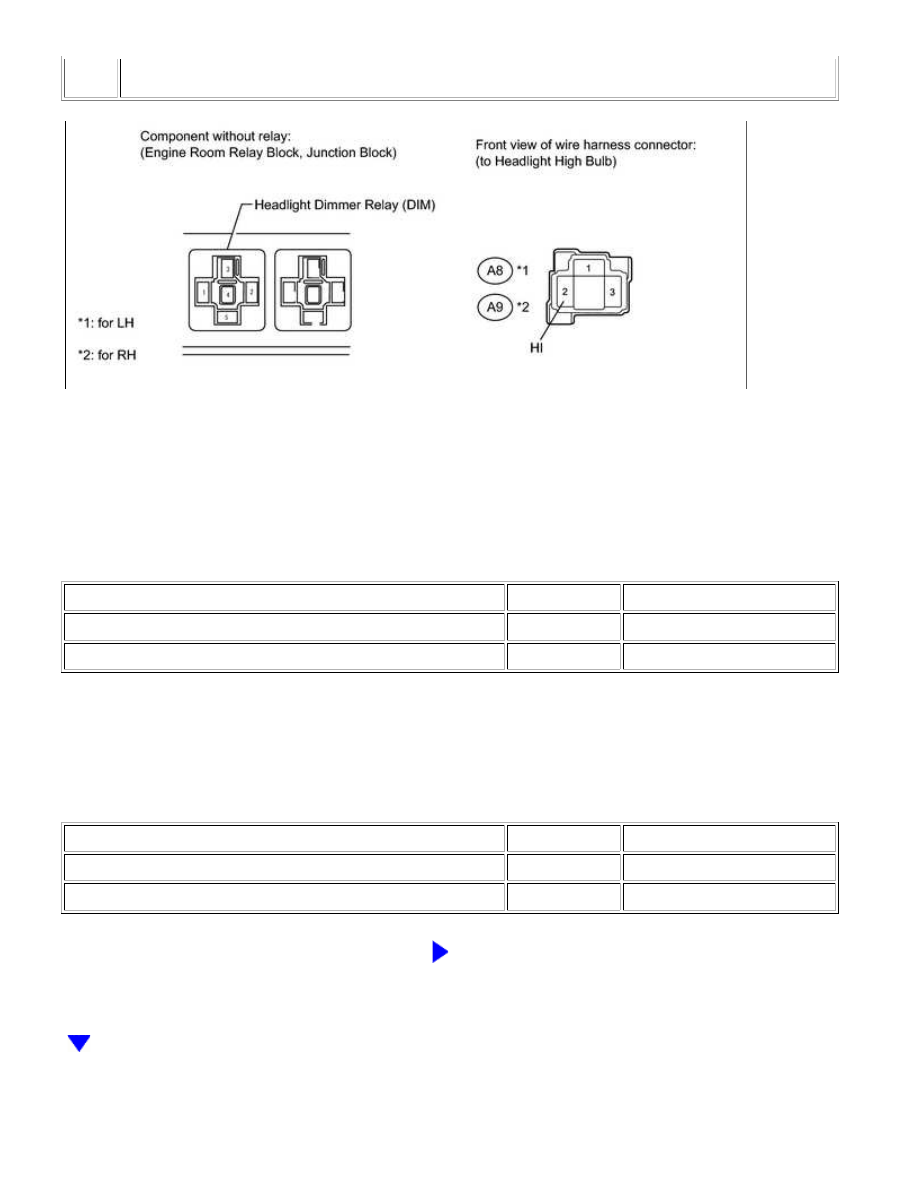

Headlight dimmer relay terminal 5 - A8-2 (HI)

Always

Below 1 Ω

Headlight dimmer relay terminal 5 - Body ground

Always

10 kΩ or higher

(c) for RH:

(1) Disconnect the A9 headlight connector.

(2) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Headlight dimmer relay terminal 5 - A9-2 (HI)

Always

Below 1 Ω

Headlight dimmer relay terminal 5 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

LIGHTING: LIGHTING SYSTEM: Headlight (HI-BEAM) Circuit; 20...

7.

CHECK HEADLIGHT (HIGH BEAM)

(a) Disconnect the DB ECU connector.

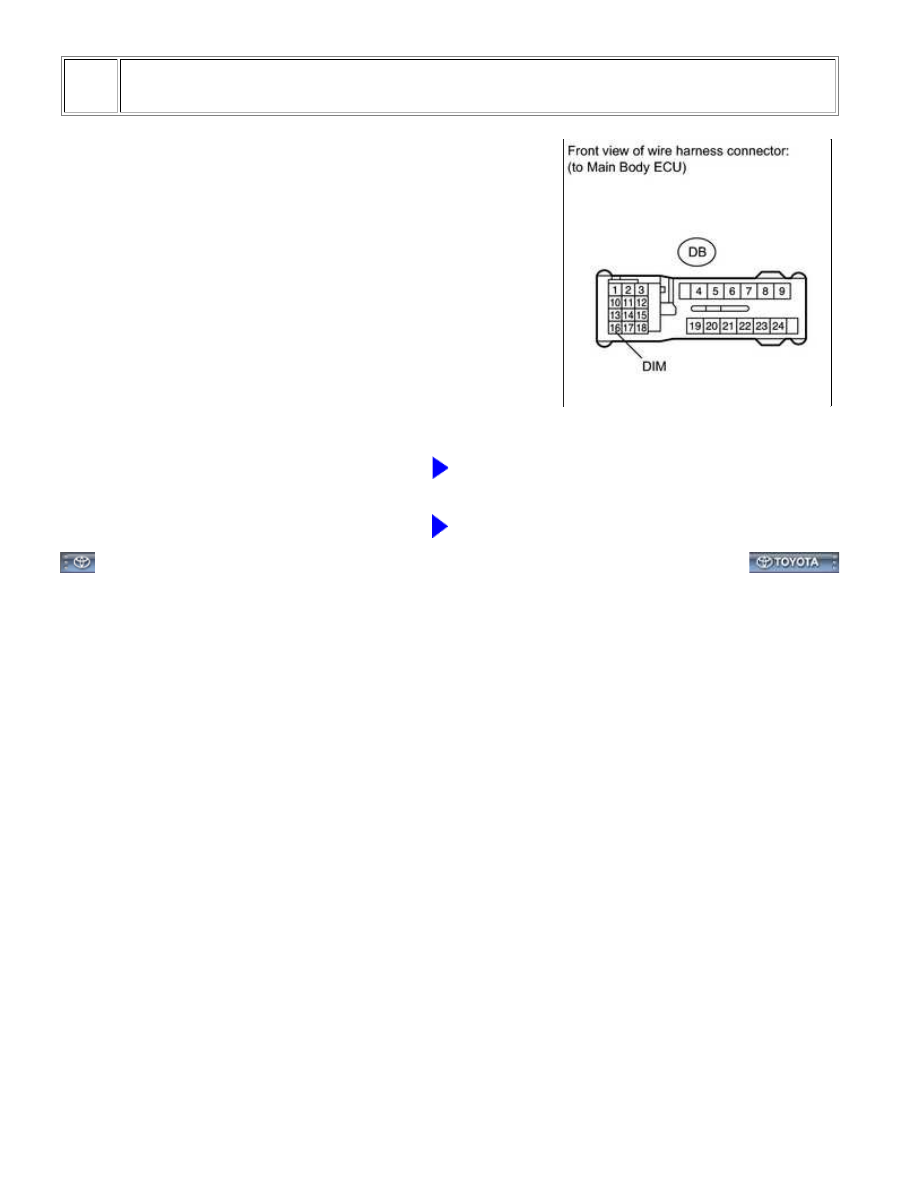

(b) Using a service wire, connect DB-16 (DIM) on the wire

harness side and body ground.

(c) Check that the headlight high beam illuminates.

OK:

Headlight high beam illuminates.

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(HEADLIGHT DIMMER RELAY - MAIN BODY ECU)

OK

REPLACE MAIN BODY ECU

LIGHTING: LIGHTING SYSTEM: Headlight (HI-BEAM) Circuit; 20...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002WKU01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: Front Fog Light Circuit; 2015 MY Tundra [08/2014 -        ]

Front Fog Light Circuit

DESCRIPTION

The main body ECU receives a front fog light switch information signal from the light control switch (front fog

switch), and illuminates the front fog lights.

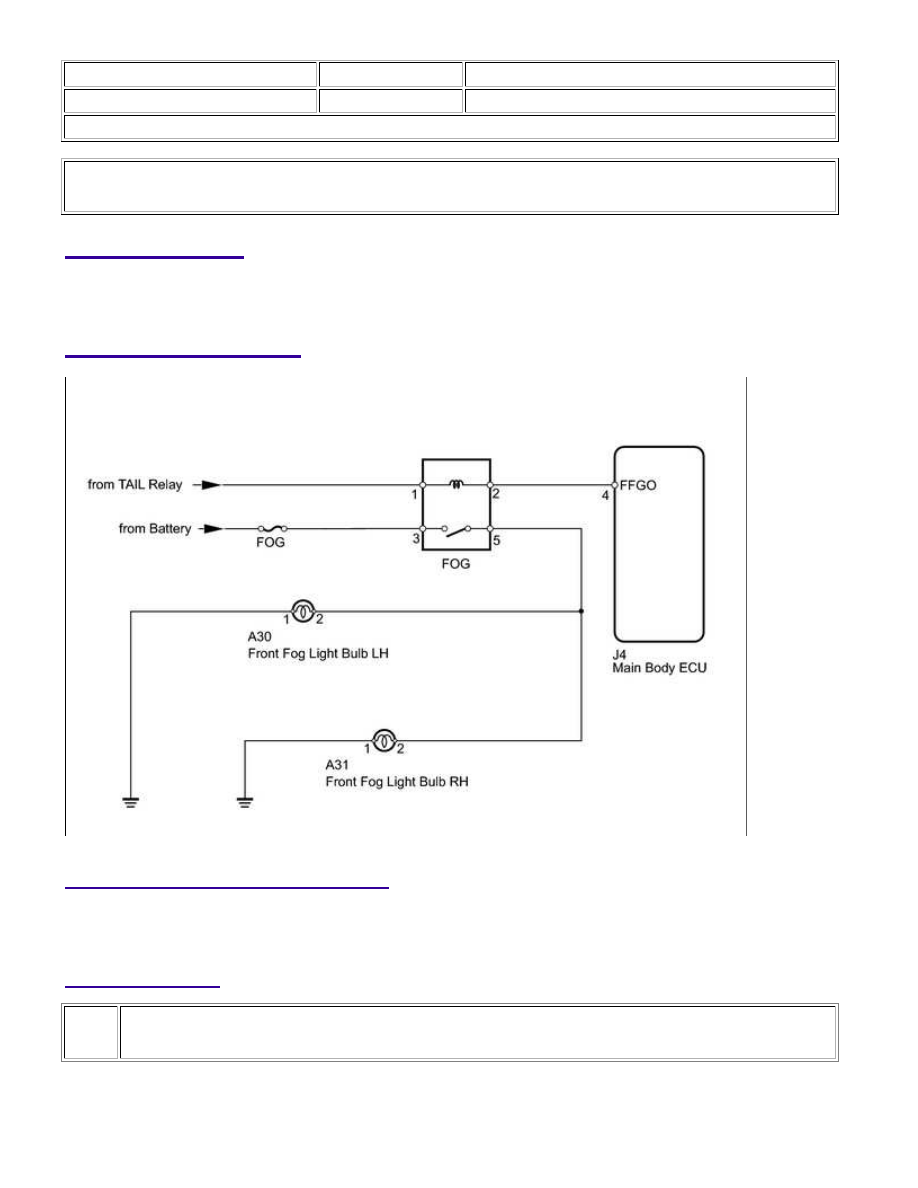

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

Inspect the bulbs for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (FRONT FOG LIGHT)

(a) Operate the Techstream according to the steps on the display and select "Active Test".

Main Body

LIGHTING: LIGHTING SYSTEM: Front Fog Light Circuit; 2015 MY ...

OK

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Front Fog Light Relay

Front fog light

ON or OFF

-

OK:

Front fog light turns on / turns off.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

INSPECT FUSE (FOG)

(a) Remove the FOG fuse from the engine room junction block.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

FOG fuse

Always

Below 1 Ω

NG

REPLACE FUSE

3.

CHECK HARNESS AND CONNECTOR (FRONT FOG LIGHT BULB - BATTERY)

(a) for LH:

(1) Disconnect the A30 front fog light connector.

(2) Measure the voltage according to the value(s) in the table below.

Standard voltage:
