Title: LIGHTING: LIGHTING SYSTEM: Headlight (HI-BEAM) Circuit; 2015 MY Tundra [08/2014 -        ]

Headlight (HI-BEAM) Circuit

DESCRIPTION

The main body ECU receives light control switch and dimmer switch information signals from the headlight

dimmer switch, and illuminates the headlight high beam.

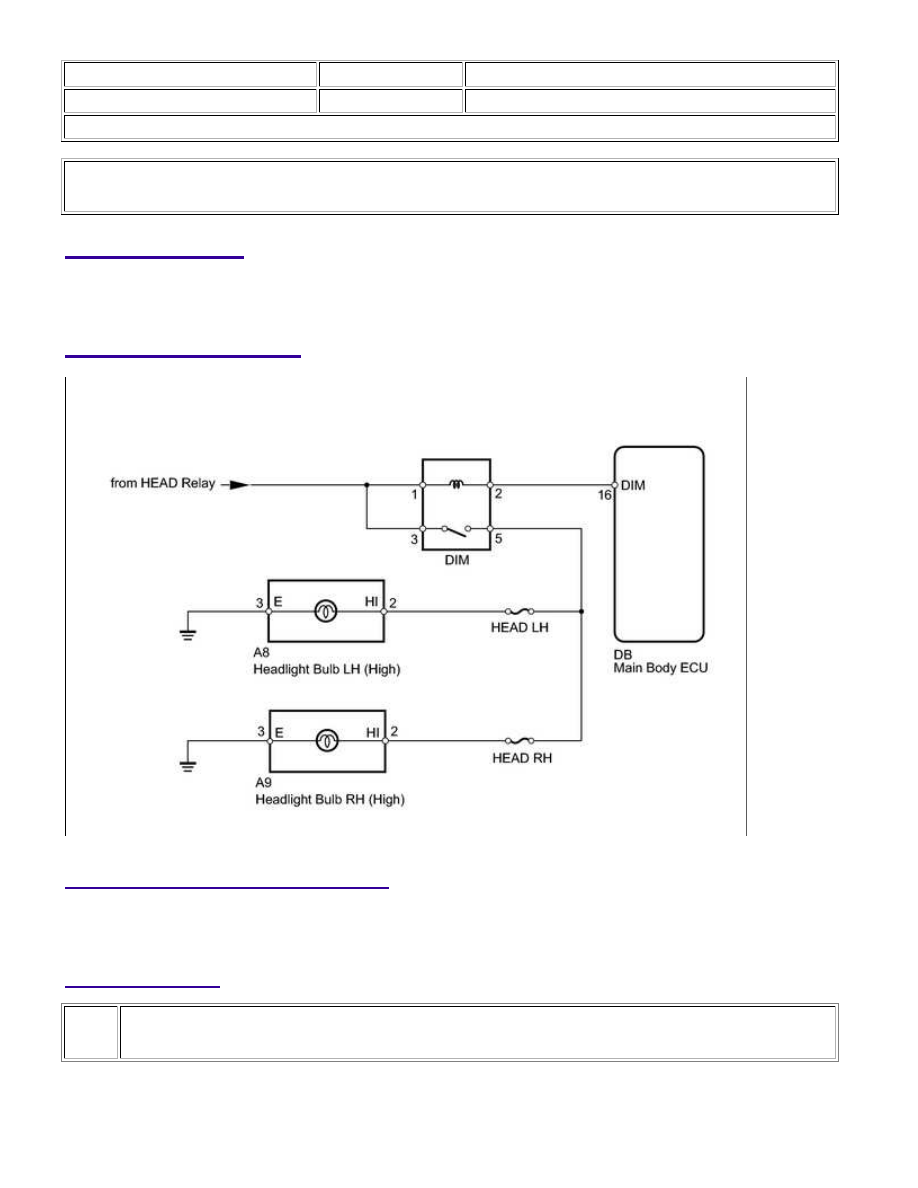

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

Inspect the bulbs for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (HEADLIGHT)

(a) Operate the Techstream according to the steps on the display and select "Active Test".

Main Body

LIGHTING: LIGHTING SYSTEM: Headlight (HI-BEAM) Circuit; 20...

OK

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Head Light Hi

Headlight (High)

ON or OFF

-

OK:

Headlight (High) turns on / turns off.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

INSPECT FUSE (HEAD LH, HEAD RH)

(a) Remove the HEAD LH and HEAD RH fuses from the engine room junction block.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

HEAD LH fuse

Always

Below 1 Ω

HEAD RH fuse

NG

REPLACE FUSE

3.

CHECK HARNESS AND CONNECTOR (HEADLIGHT HIGH BULB - BATTERY)

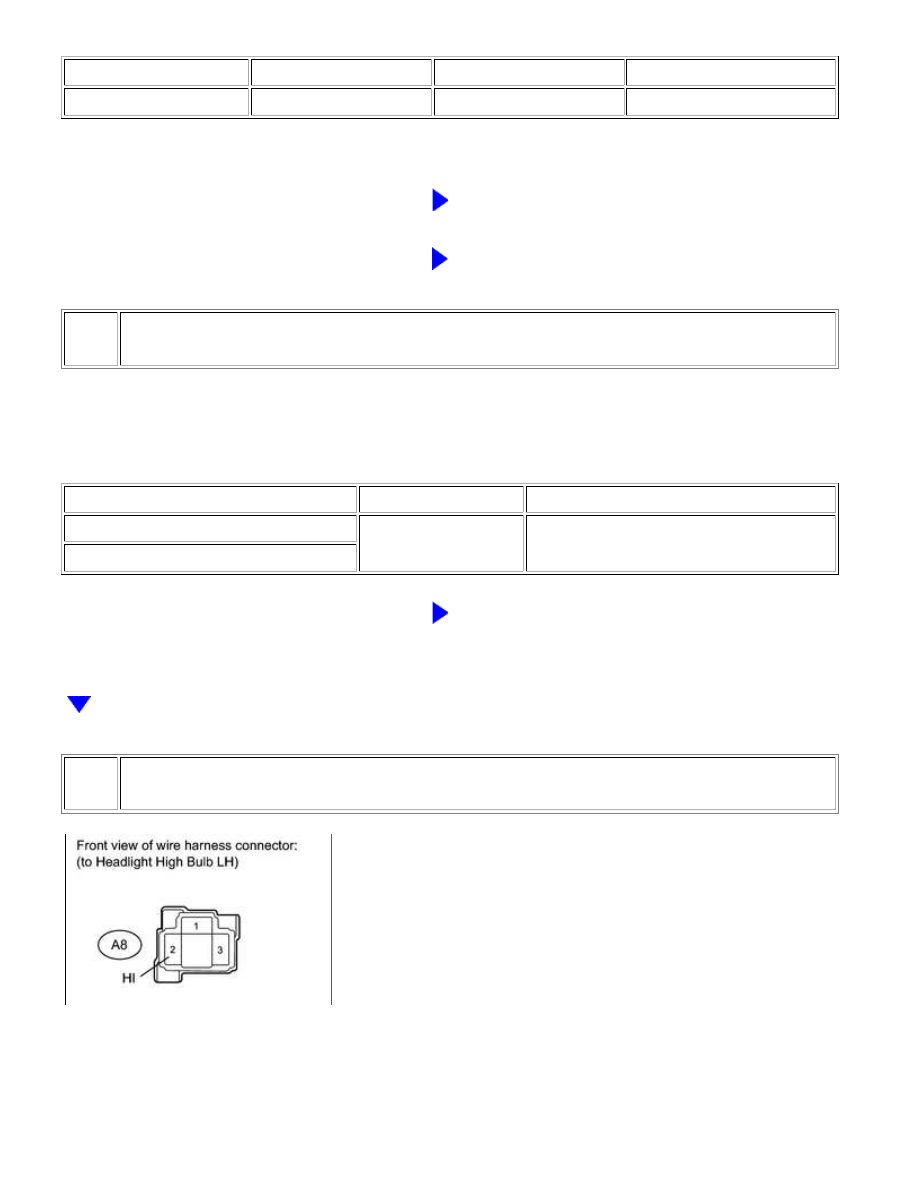

(a) for LH:

(1) Disconnect the A8 headlight connector.

(2) Measure the voltage according to the value(s) in the table below.

LIGHTING: LIGHTING SYSTEM: Headlight (HI-BEAM) Circuit; 20...

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A8-2 (HI) - Body ground

Light control switch HEAD, dimmer switch High

11 to 14 V

Light control switch HEAD, dimmer switch except High

Below 1 V

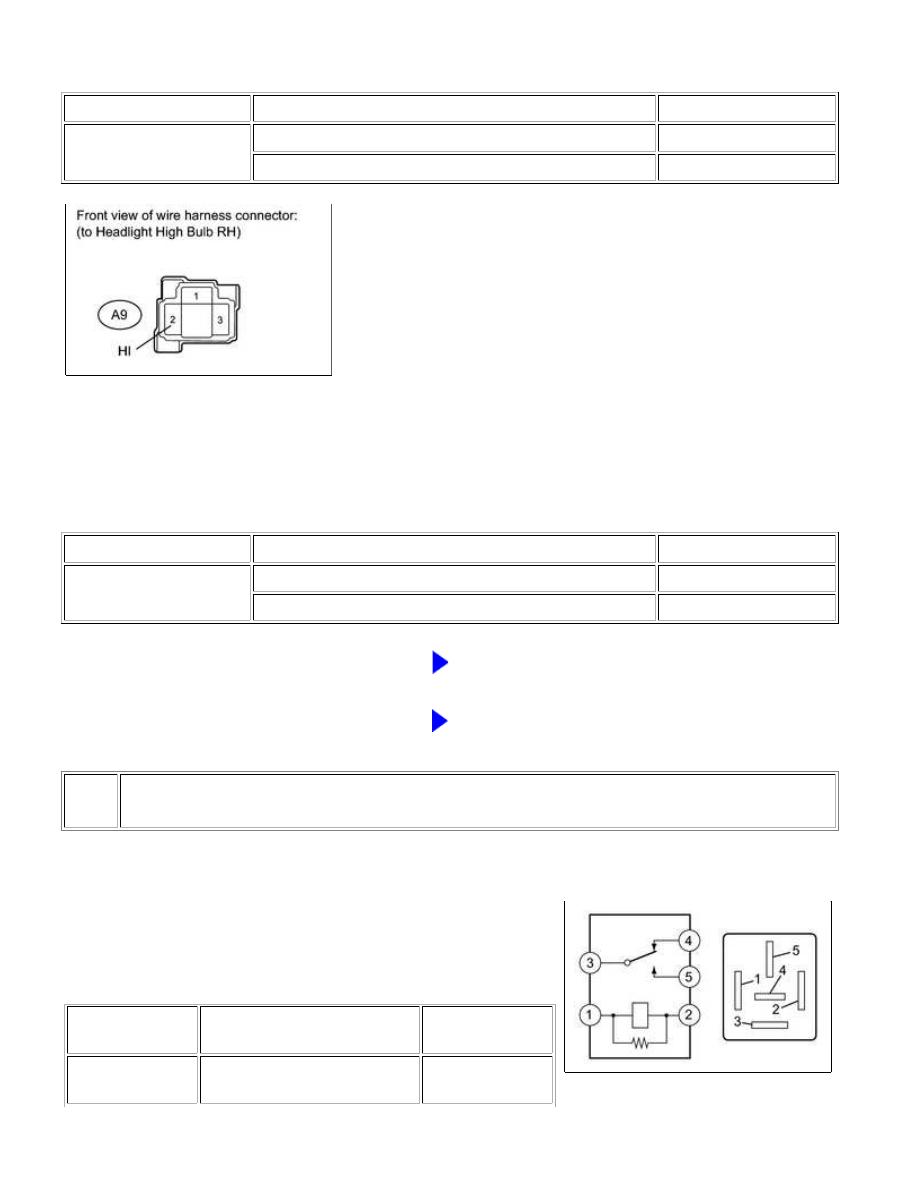

(b) for RH:

(1) Disconnect the A9 headlight connector.

(2) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A9-2 (HI) - Body ground

Light control switch HEAD, dimmer switch High

11 to 14 V

Light control switch HEAD, dimmer switch except High

Below 1 V

NG

GO TO STEP 4

OK

REPAIR OR REPLACE HARNESS OR CONNECTOR

(HEADLIGHT HIGH BULB - BODY GROUND)

4.

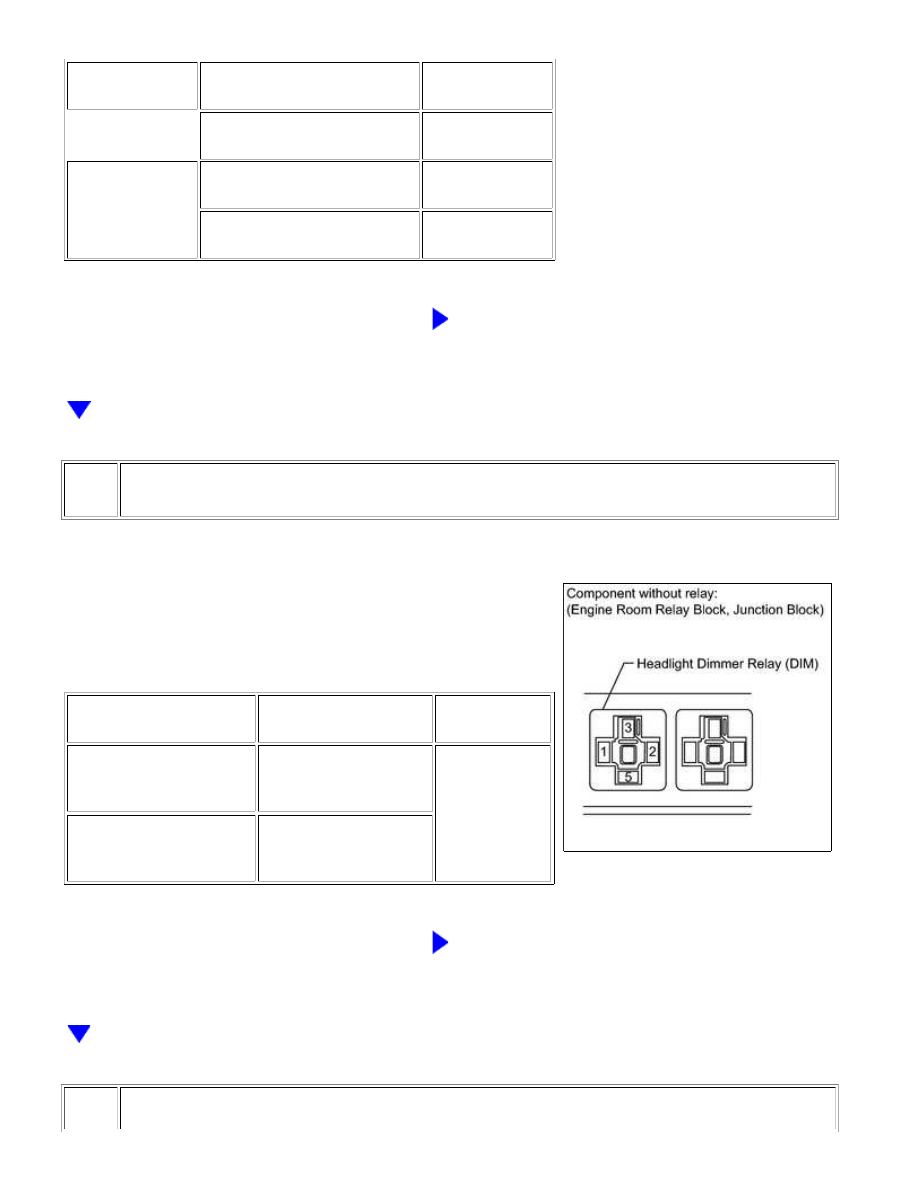

INSPECT HEADLIGHT DIMMER RELAY (DIM)

(a) Remove the headlight dimmer relay from the engine room

relay block.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

Battery voltage not applied to

terminals 1 and 2

10 kΩ or higher

LIGHTING: LIGHTING SYSTEM: Headlight (HI-BEAM) Circuit; 20...

OK

OK

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

Battery voltage applied to

terminals 1 and 2

Below 1 Ω

3 - 4

Battery voltage not applied to

terminals 1 and 2

Below 1 Ω

Battery voltage applied to

terminals 1 and 2

10 kΩ or higher

NG

REPLACE HEADLIGHT DIMMER RELAY

5.

CHECK HARNESS AND CONNECTOR (HEADLIGHT DIMMER RELAY - BATTERY)

(a) Remove the headlight dimmer relay from the engine room

relay block.

(b) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

Headlight dimmer relay

terminal 1 - Body ground

Light control switch

HEAD, dimmer switch

High

11 to 14 V

Headlight dimmer relay

terminal 3 - Body ground

Light control switch

HEAD, dimmer switch

High

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

6.

CHECK HARNESS AND CONNECTOR (HEADLIGHT DIMMER RELAY - HEADLIGHT HIGH

LIGHTING: LIGHTING SYSTEM: Headlight (HI-BEAM) Circuit; 20...
