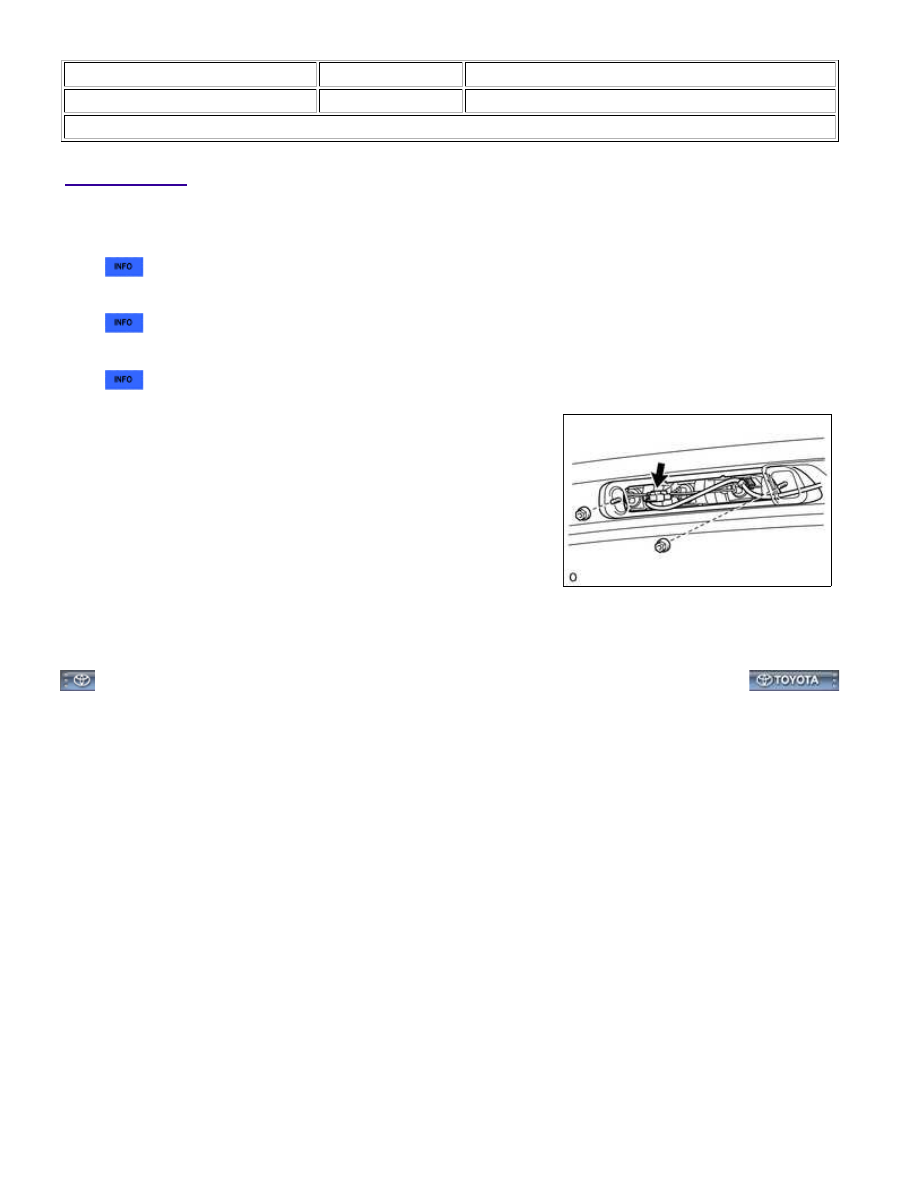

Toyota Tundra (2015 year). Manual - part 2079

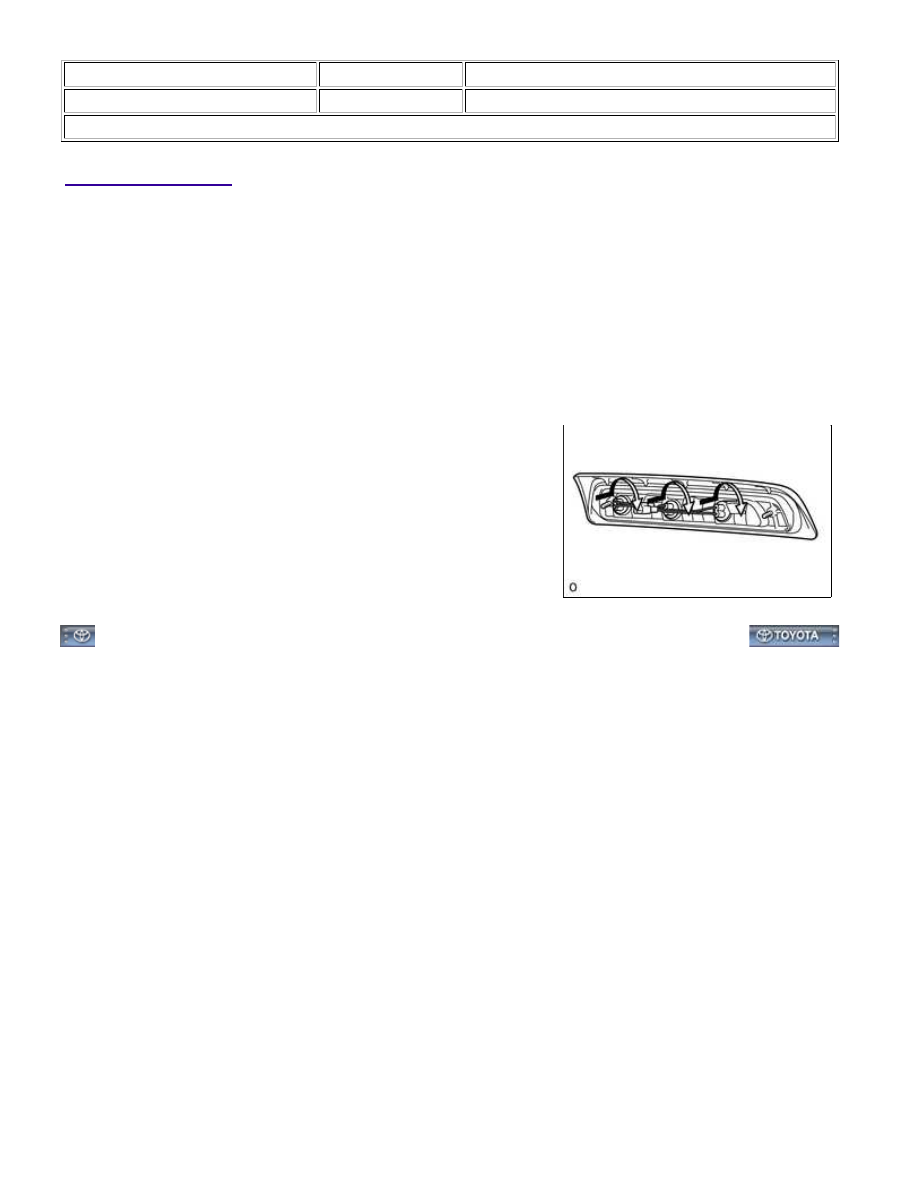

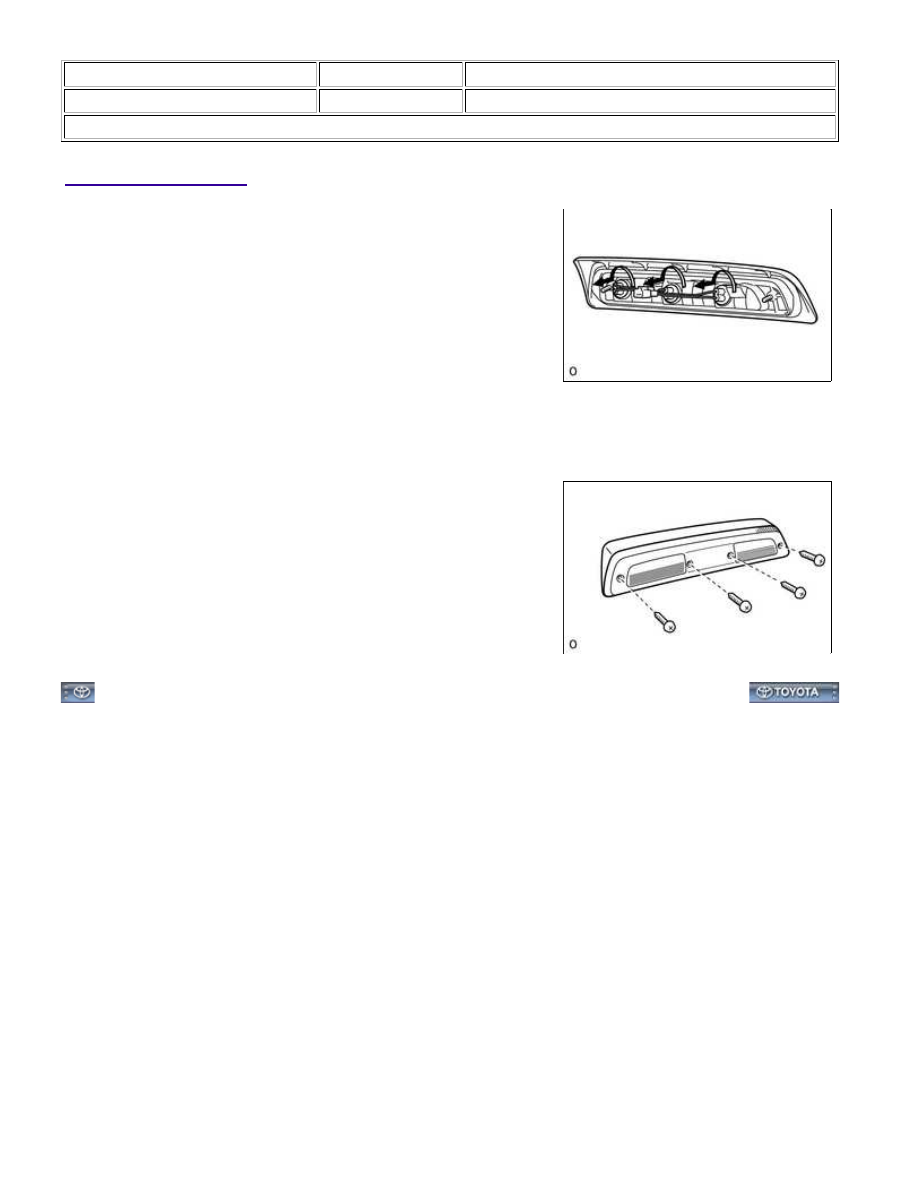

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VE5009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HIGH MOUNTED STOP LIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE ROOF HEADLINING ASSEMBLY

(a) for Regular Cab:

(b) for Double Cab:

(c) for CrewMax:

2. REMOVE CENTER STOP LIGHT ASSEMBLY

(a) Remove the 2 nuts.

(b) Disconnect the connector and detach the clamp and remove the

center stop light assembly.

3. REMOVE CENTER STOP LIGHT GASKET

(a) Remove the center stop light gasket.

LIGHTING: HIGH MOUNTED STOP LIGHT ASSEMBLY: REMOVA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VE6009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HIGH MOUNTED STOP LIGHT ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE CENTER STOP LIGHT BULB

(a) Turn the center stop light bulb sockets with the center stop light

bulb in the direction indicated by the arrow to remove them as a

unit.

(b) Remove the center stop light bulb from the center stop light

bulb socket.

2. REMOVE CENTER STOP LIGHT SOCKET AND WIRE

(a) Remove the center stop light socket and wire from the center stop light.

3. REMOVE CENTER STOP LIGHT LENS

(a) Remove the 4 screws and center stop light lens.

(b) Remove the center stop light lens gasket.

LIGHTING: HIGH MOUNTED STOP LIGHT ASSEMBLY: DISASS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VE7009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HIGH MOUNTED STOP LIGHT ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL CENTER STOP LIGHT LENS

(a) Install a new center stop light lens gasket.

(b) Install the center stop light lens with the 4 screws.

2. INSTALL CENTER STOP LIGHT SOCKET AND WIRE

(a) Install the center stop light socket and wire to the center stop light.

3. INSTALL CENTER STOP LIGHT BULB

(a) Install the center stop light bulb to the center stop light bulb socket.

(b) Turn the center stop light bulb sockets with the center stop light

bulb in the direction indicated by the arrow to install them as a

unit.

LIGHTING: HIGH MOUNTED STOP LIGHT ASSEMBLY: REASS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VE3009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HIGH MOUNTED STOP LIGHT ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL CENTER STOP LIGHT GASKET

(a) Install a new center stop light gasket.

2. INSTALL CENTER STOP LIGHT ASSEMBLY

(a) Connect the connector and attach the clamp.

(b) Install the center stop light assembly with the 2 nuts.

3. INSTALL ROOF HEADLINING ASSEMBLY

(a) for Regular Cab:



.

(b) for Double Cab:



.

(c) for CrewMax:

LIGHTING: HIGH MOUNTED STOP LIGHT ASSEMBLY: INSTALL...
