Toyota Tundra (2015 year). Manual - part 2080

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VDW009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LICENSE PLATE LIGHT ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

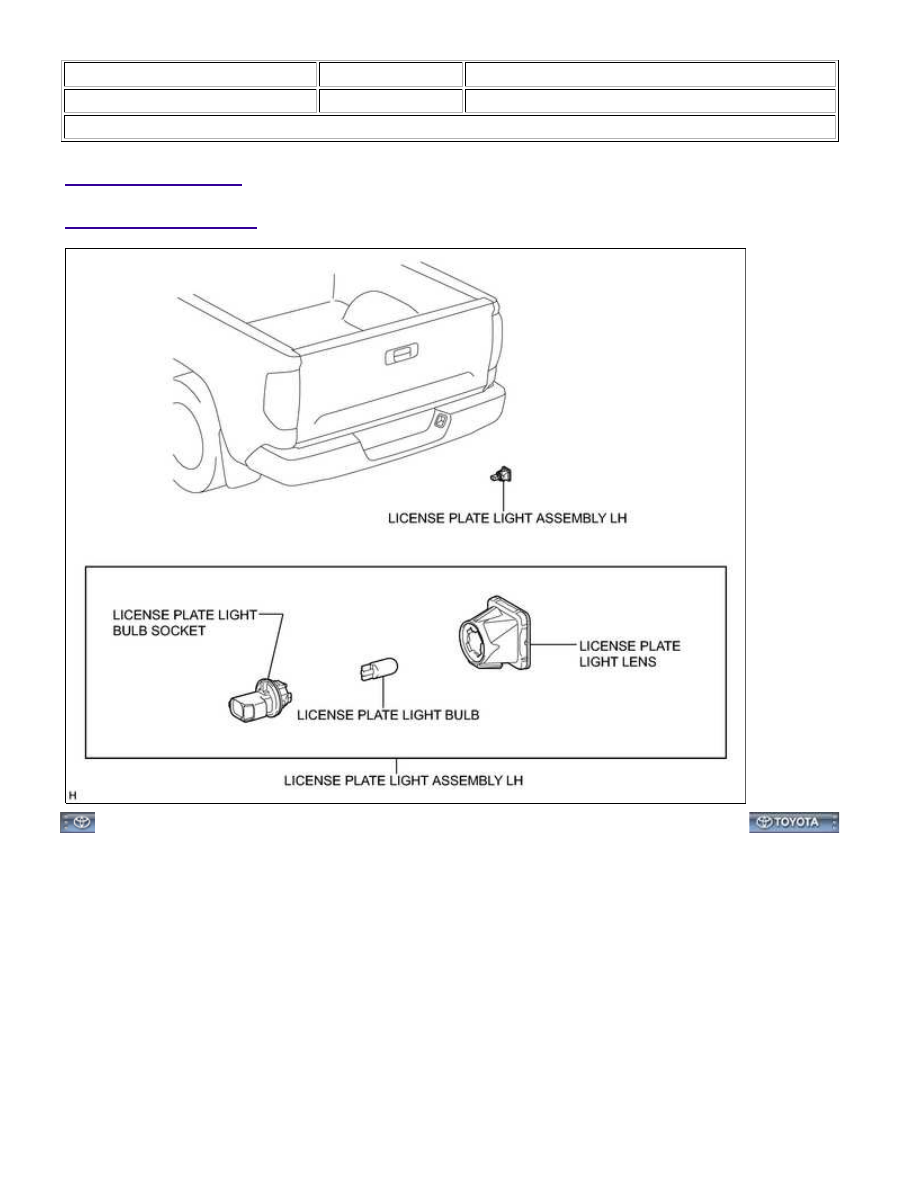

COMPONENTS

ILLUSTRATION

LIGHTING: LICENSE PLATE LIGHT ASSEMBLY: COMPONENTS;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDX009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LICENSE PLATE LIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

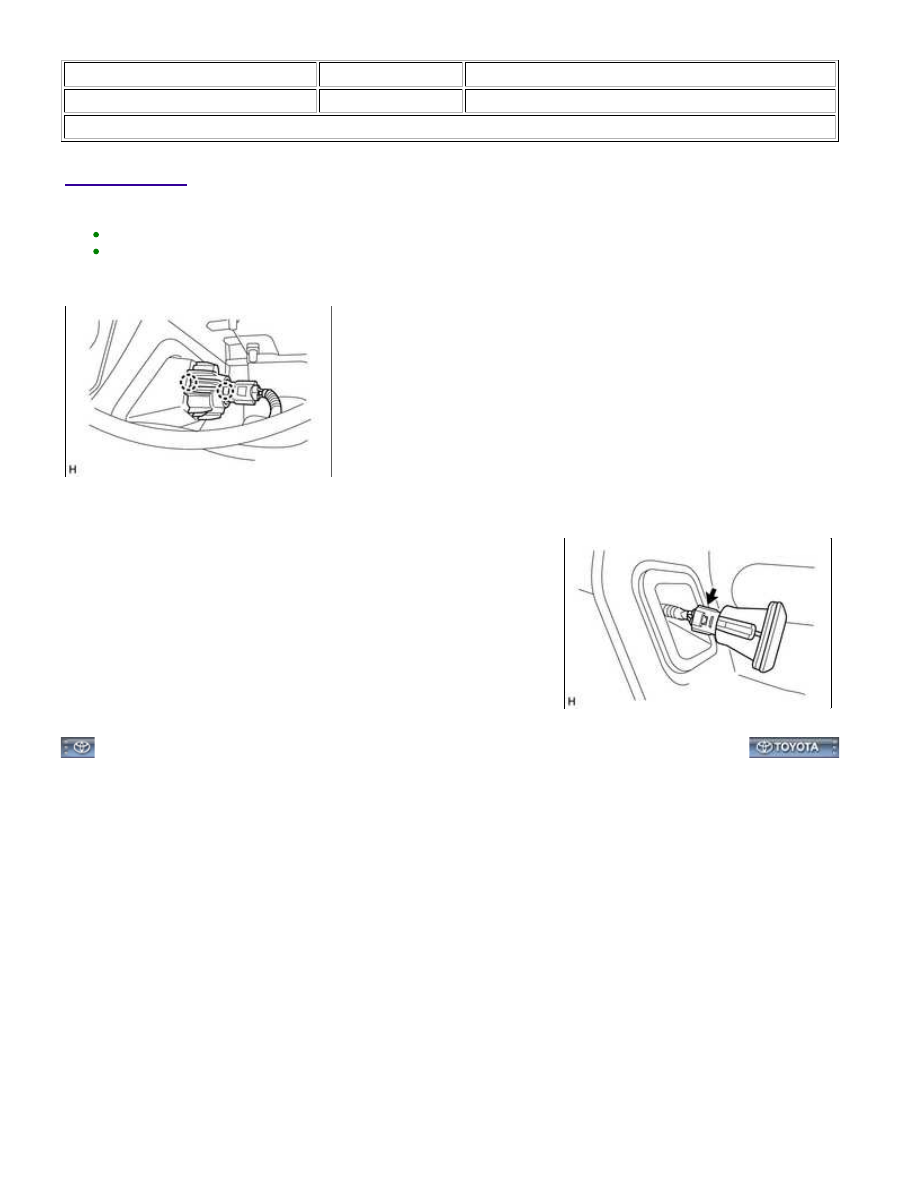

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE LICENSE PLATE LIGHT ASSEMBLY LH

(a) Detach the 2 claws.

(b) Disconnect the connector and remove the license plate light

assembly LH.

LIGHTING: LICENSE PLATE LIGHT ASSEMBLY: REMOVAL; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDY009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LICENSE PLATE LIGHT ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

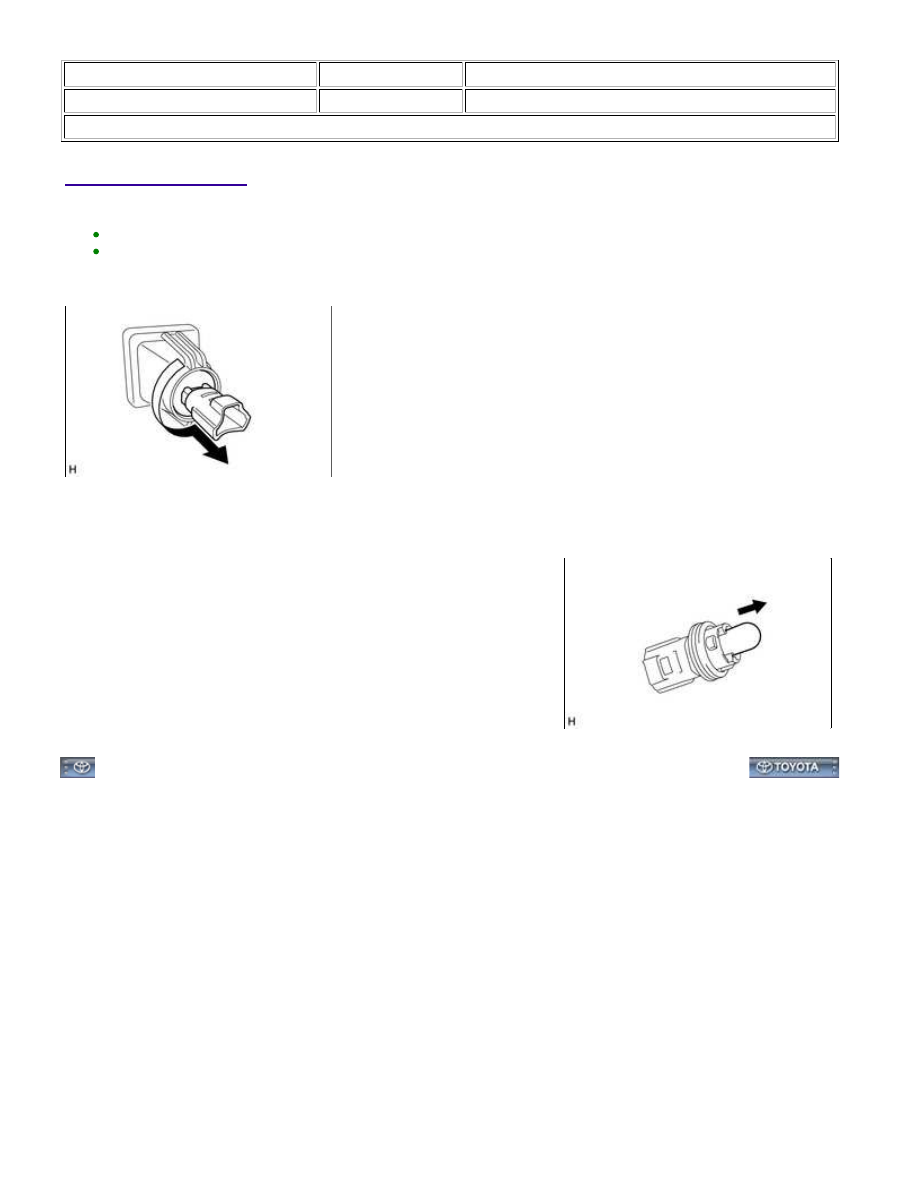

DISASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE LICENSE PLATE LIGHT BULB

(a) Turn the license plate light bulb socket with the license plate light bulb in the direction indicated by the

arrow to remove them as a unit.

(b) Remove the license plate light bulb from the license plate light

bulb socket.

LIGHTING: LICENSE PLATE LIGHT ASSEMBLY: DISASSEMBLY;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDZ009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LICENSE PLATE LIGHT ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

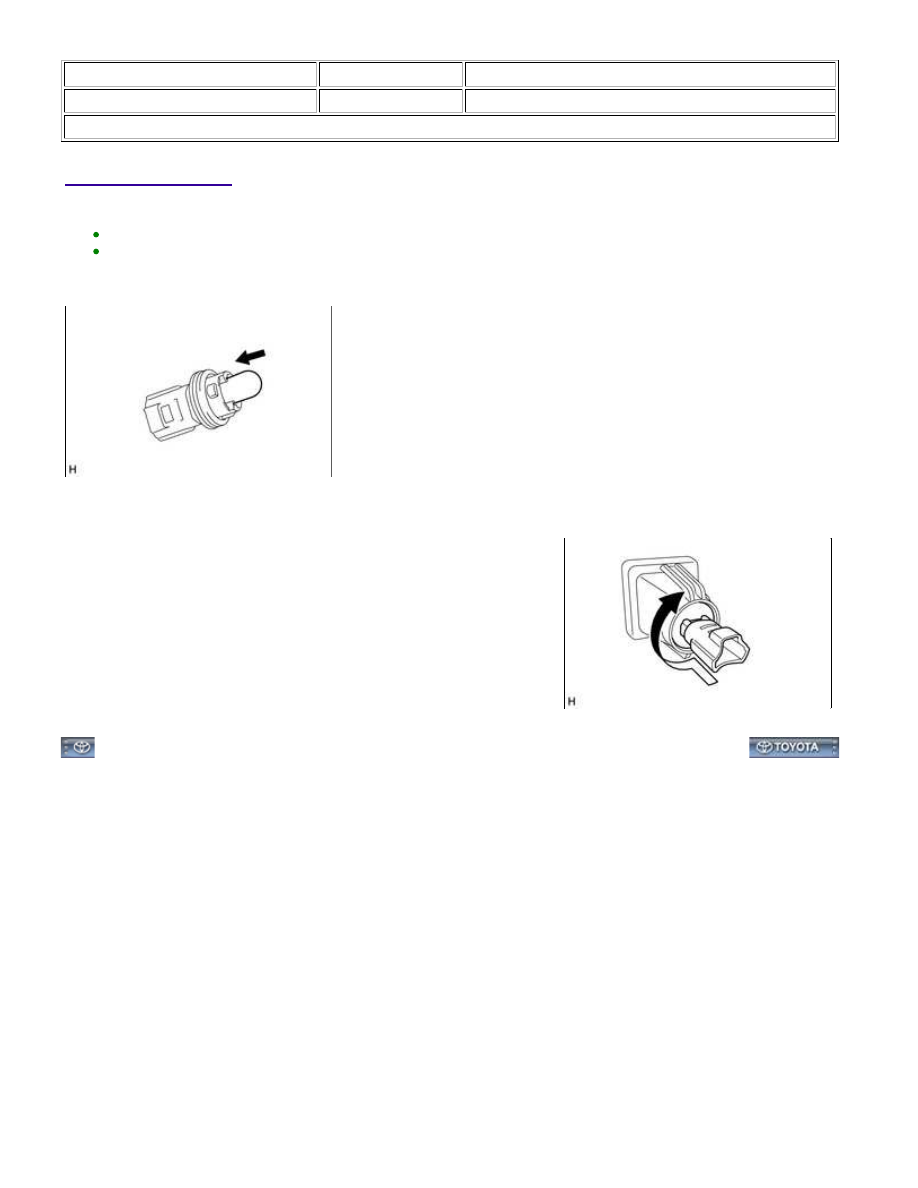

REASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL LICENSE PLATE LIGHT BULB

(a) Install the license plate light bulb to the license plate light bulb socket.

(b) Turn the license plate light bulb socket with the license plate

light bulb in the direction indicated by the arrow to install them

as a unit.

LIGHTING: LICENSE PLATE LIGHT ASSEMBLY: REASSEMBLY; ...
