Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5504CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

(a) Remove the timing chain cover



.

2. SET NO. 1 CYLINDER TO TDC / COMPRESSION

3. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH

4. REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH

5. REMOVE NO. 1 CHAIN VIBRATION DAMPER LH

6. REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH

7. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY RH

8. REMOVE NO. 1 CHAIN TENSIONER SLIPPER RH

9. REMOVE NO. 1 CHAIN VIBRATION DAMPER RH

10. REMOVE NO. 1 CHAIN SUB-ASSEMBLY RH

11. REMOVE NO. 2 CHAIN TENSIONER ASSEMBLY

12. REMOVE CAMSHAFT BEARING CAP RH

13. REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY RH

3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): REM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5304EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the No. 1 or No. 2 camshaft sub-assembly or

camshaft timing gear RH or camshaft timing exhaust gear RH



.

1. INSTALL CAMSHAFT BEARING CAP RH

2. INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY RH

3. INSTALL NO. 2 CHAIN TENSIONER ASSEMBLY

4. INSTALL NO. 1 CHAIN SUB-ASSEMBLY RH

5. INSTALL NO. 1 CHAIN TENSIONER SLIPPER RH

6. INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY RH

7. INSTALL NO. 1 CHAIN VIBRATION DAMPER RH

8. INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH

9. INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH

10. INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY LH

11. INSTALL NO. 1 CHAIN VIBRATION DAMPER LH

12. TIGHTEN CAMSHAFT TIMING GEAR

13. CHECK NO. 1 CYLINDER TO TDC / COMPRESSION

14. INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

(a) Install the timing chain cover



.

15. INSPECT IGNITION TIMING

16. INSPECT ENGINE IDLE SPEED

3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): INST...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000005QCO001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

HINT:

Any digits beyond the 0.01 mm (1/1000 in.) place for standard, minimum and maximum values should
be used as a reference only.
When both standard and maximum or minimum values are listed for an inspection, use the standard
value as a reference only and base any judgments on the maximum and minimum values.

3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: PRECAUTI...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002S5I039X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

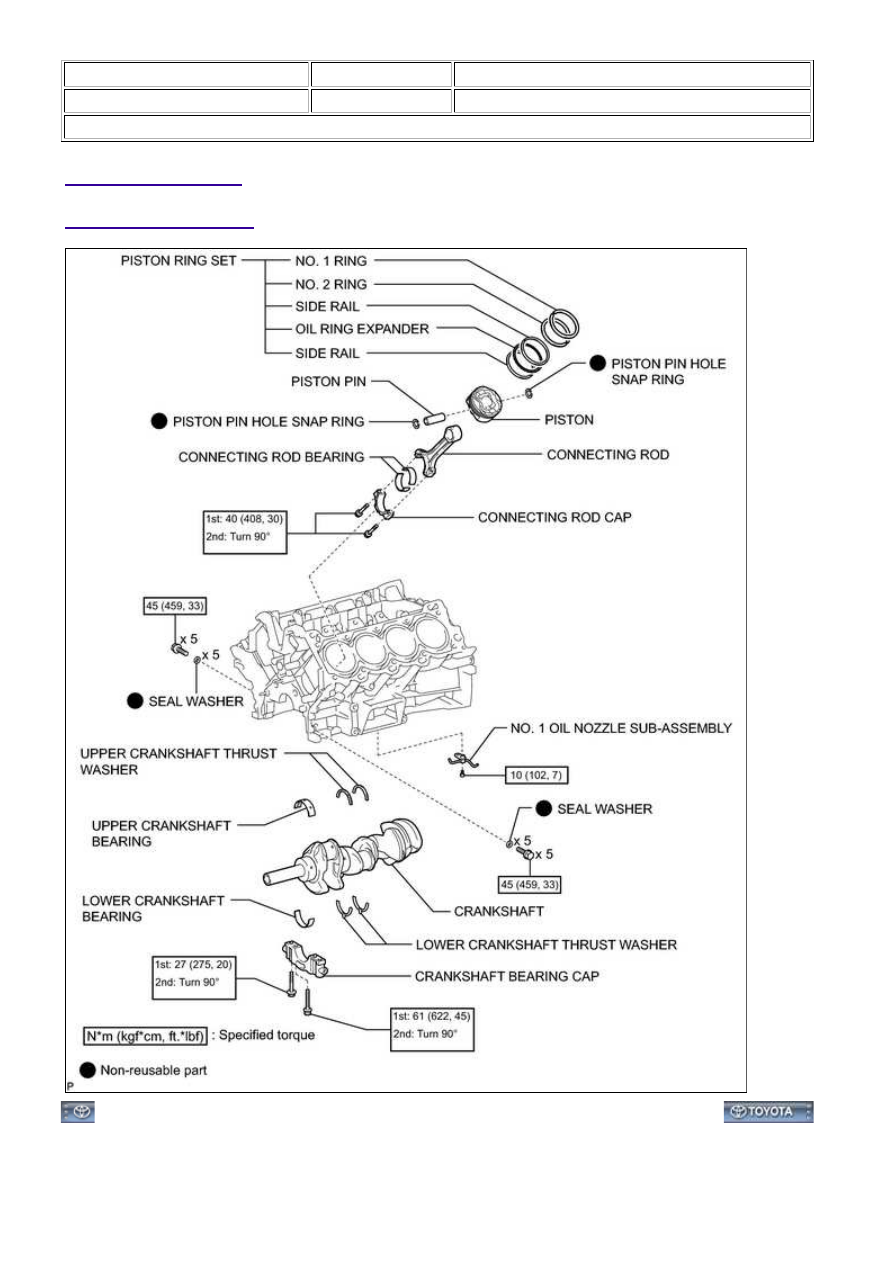

COMPONENTS

ILLUSTRATION

3UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: COMPON...
