Toyota Tundra (2015 year). Manual - part 2065

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQR01PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE AIR CLEANER HOSE ASSEMBLY

3. REMOVE VVT SENSOR

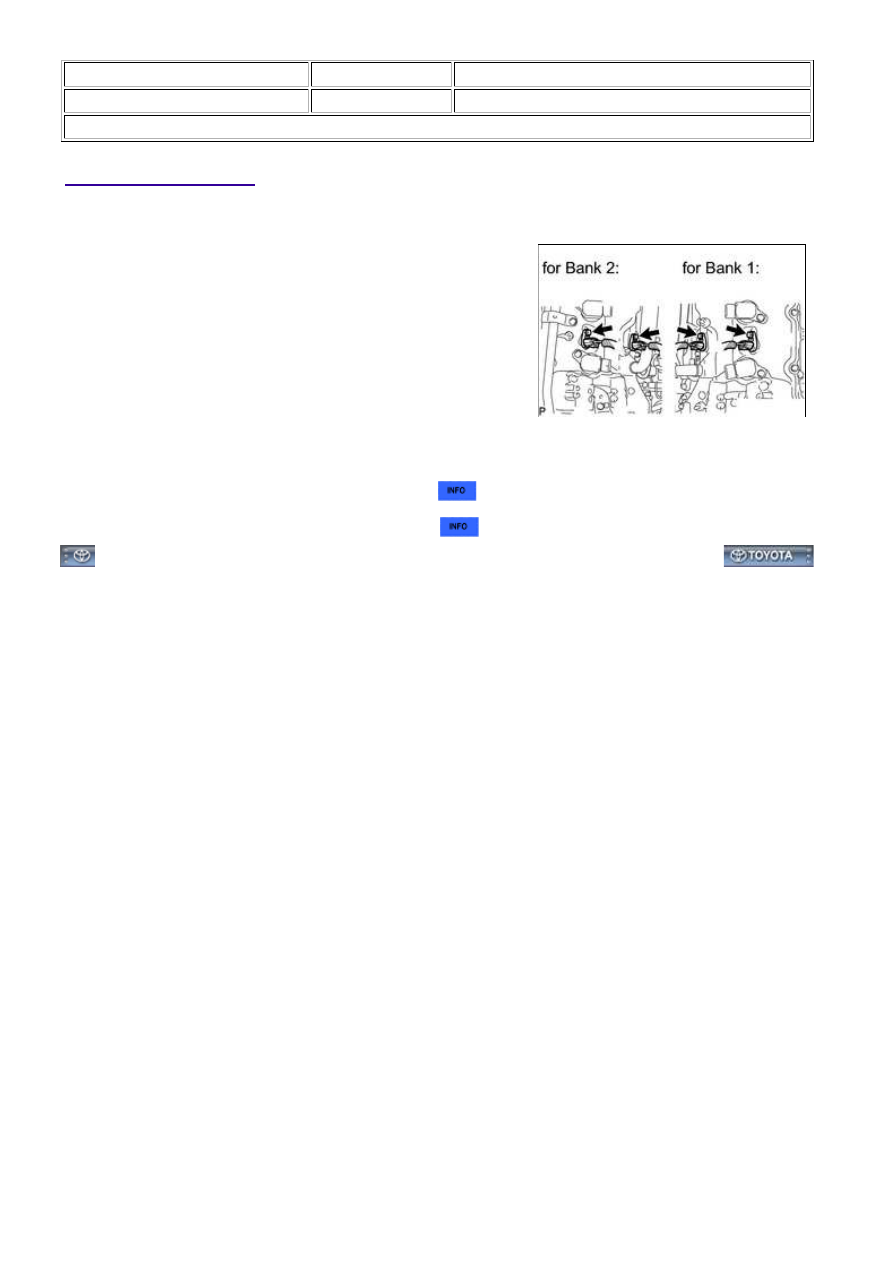

(a) Disconnect the 4 sensor connectors.

(b) Remove the 4 bolts and 4 sensors.

3UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: REMOVAL; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQP01PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

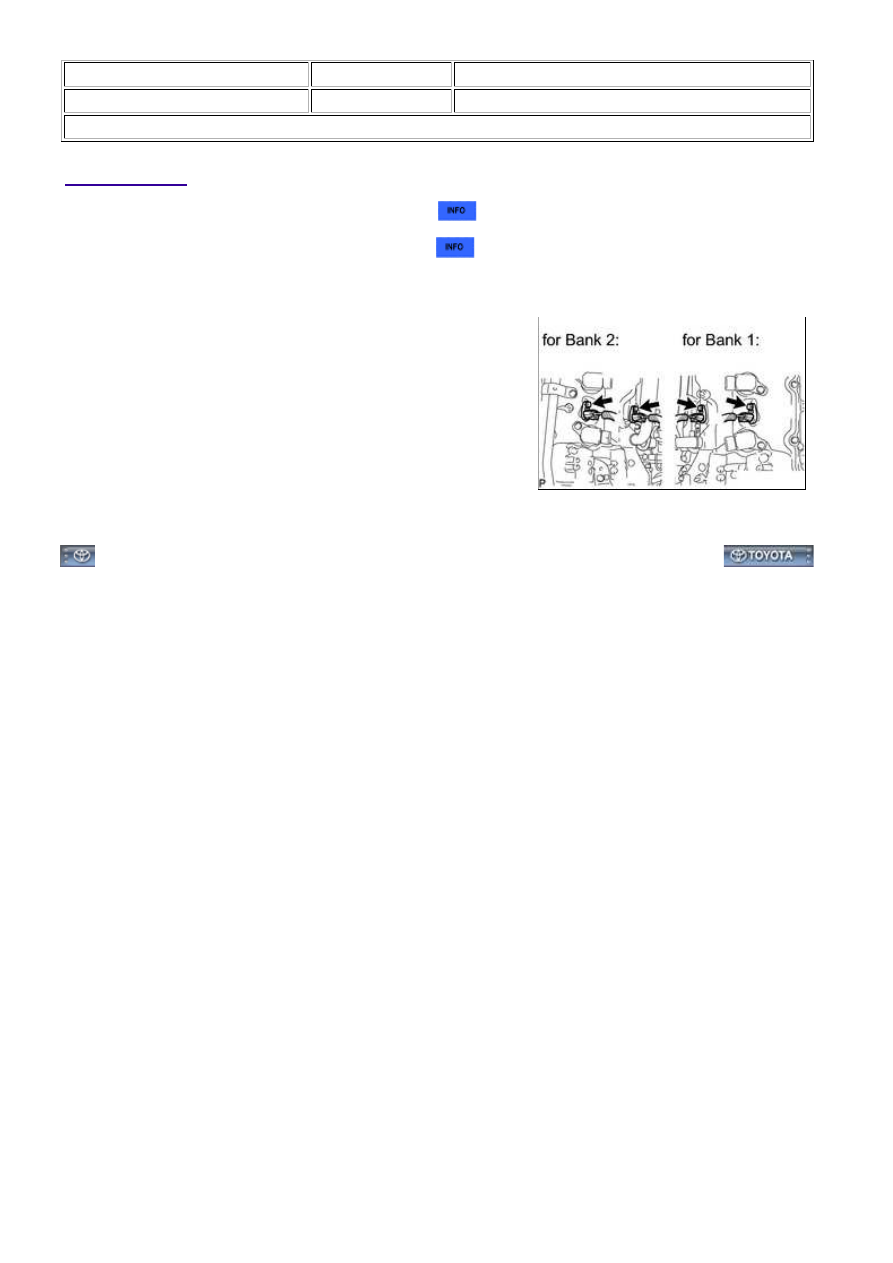

1. INSTALL VVT SENSOR

(a) Install the 4 sensors with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Connect the 4 sensor connectors.

2. INSTALL AIR CLEANER HOSE ASSEMBLY

3. INSTALL V-BANK COVER SUB-ASSEMBLY

3UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: INSTALLA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000003QCF00GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

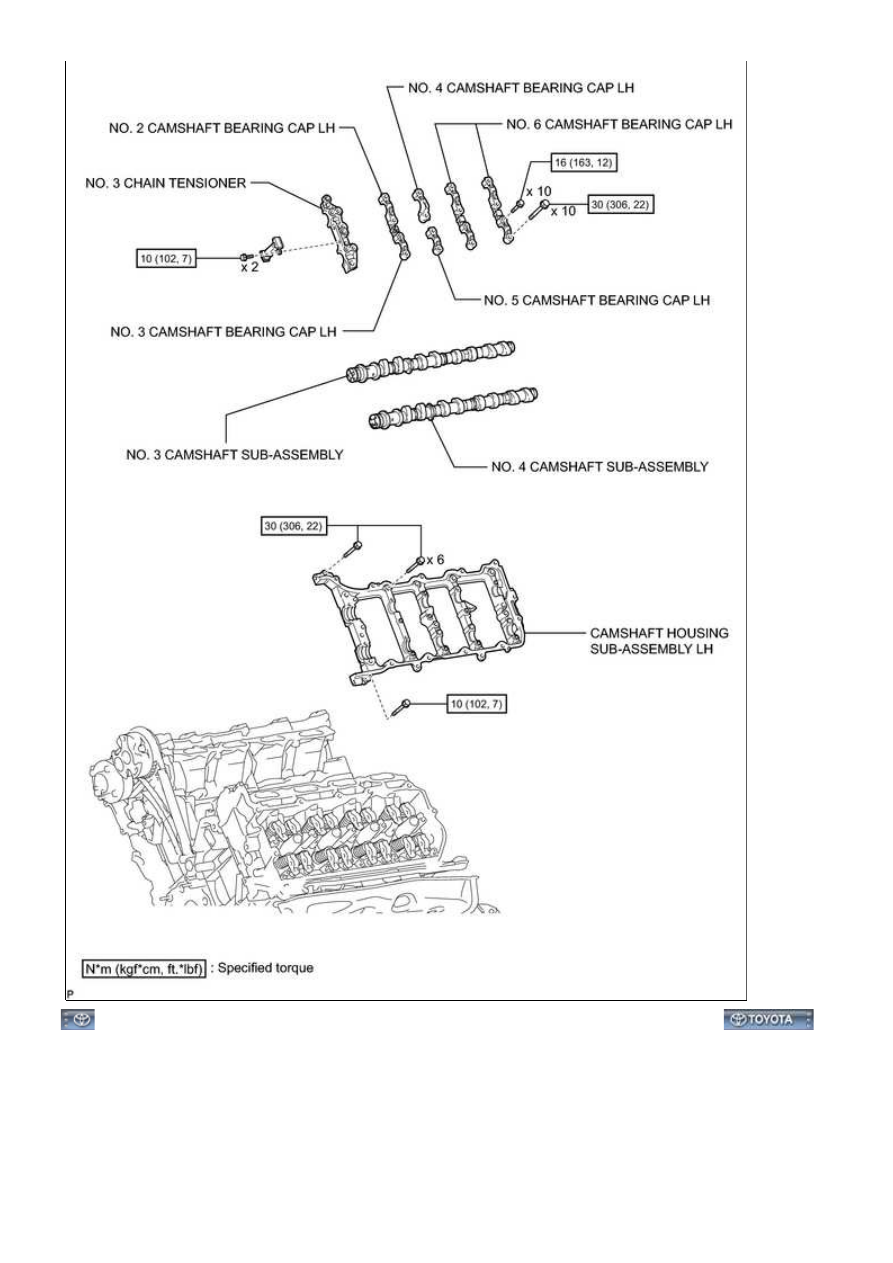

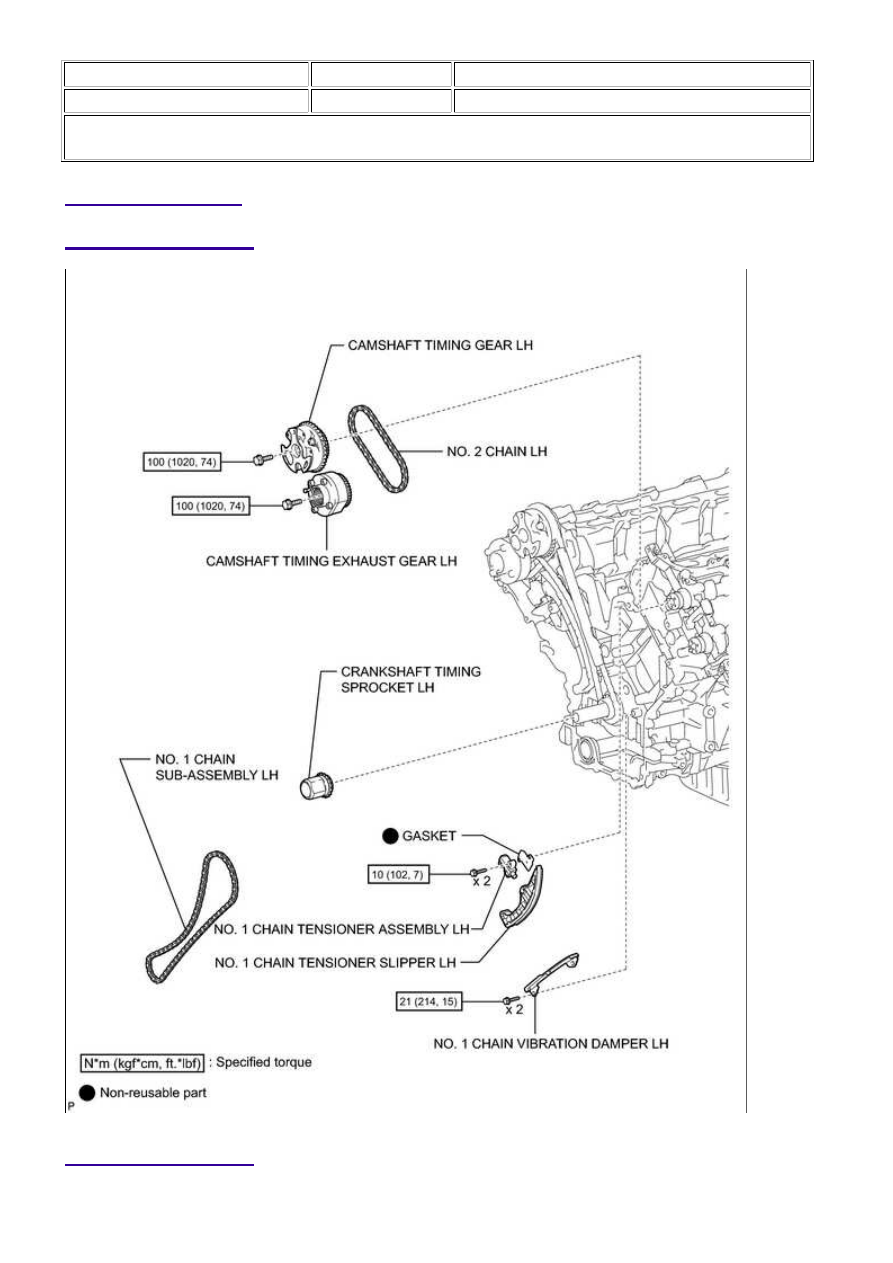

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): COM...

3UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): COM...
