Toyota Tundra (2015 year). Manual - part 2064

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQL03XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the throttle body assembly



.

1. INSTALL THROTTLE BODY ASSEMBLY

HINT:

Perform "Inspection After Repairs" after replacing the throttle body assembly



.

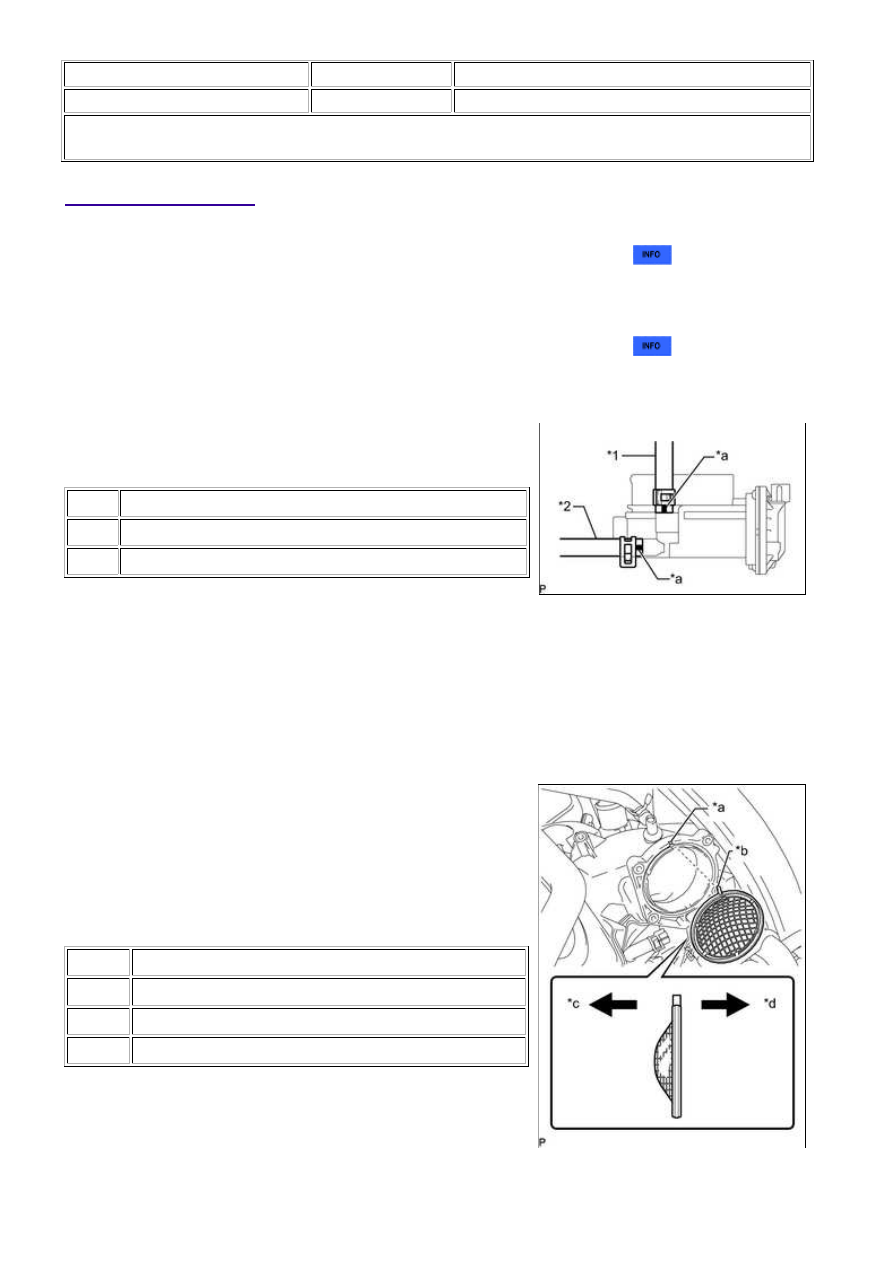

(a) Install the No. 5 water by-pass hose to the throttle with

motor body assembly, and slide the clamp to secure the

hose.

Text in Illustration

*1

No. 5 Water By-pass Hose

*2

No. 4 Water By-pass Hose

*a

White Mark

HINT:

Make sure the hose color is shown in the illustration.

(b) Install the No. 4 water by-pass hose to the throttle with motor body assembly, and slide the clamp to

secure the hose.

HINT:

Make sure the hose color is shown in the illustration.

Text in Illustration

*a

Groove

*b

Protrusion

*c

Intake Manifold Side

*d

Throttle Body Side

(d) Install a new gasket to the intake manifold.

3UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: INSTA...

(e) Install the throttle with motor body with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(f) Connect the throttle position sensor and control motor connector.

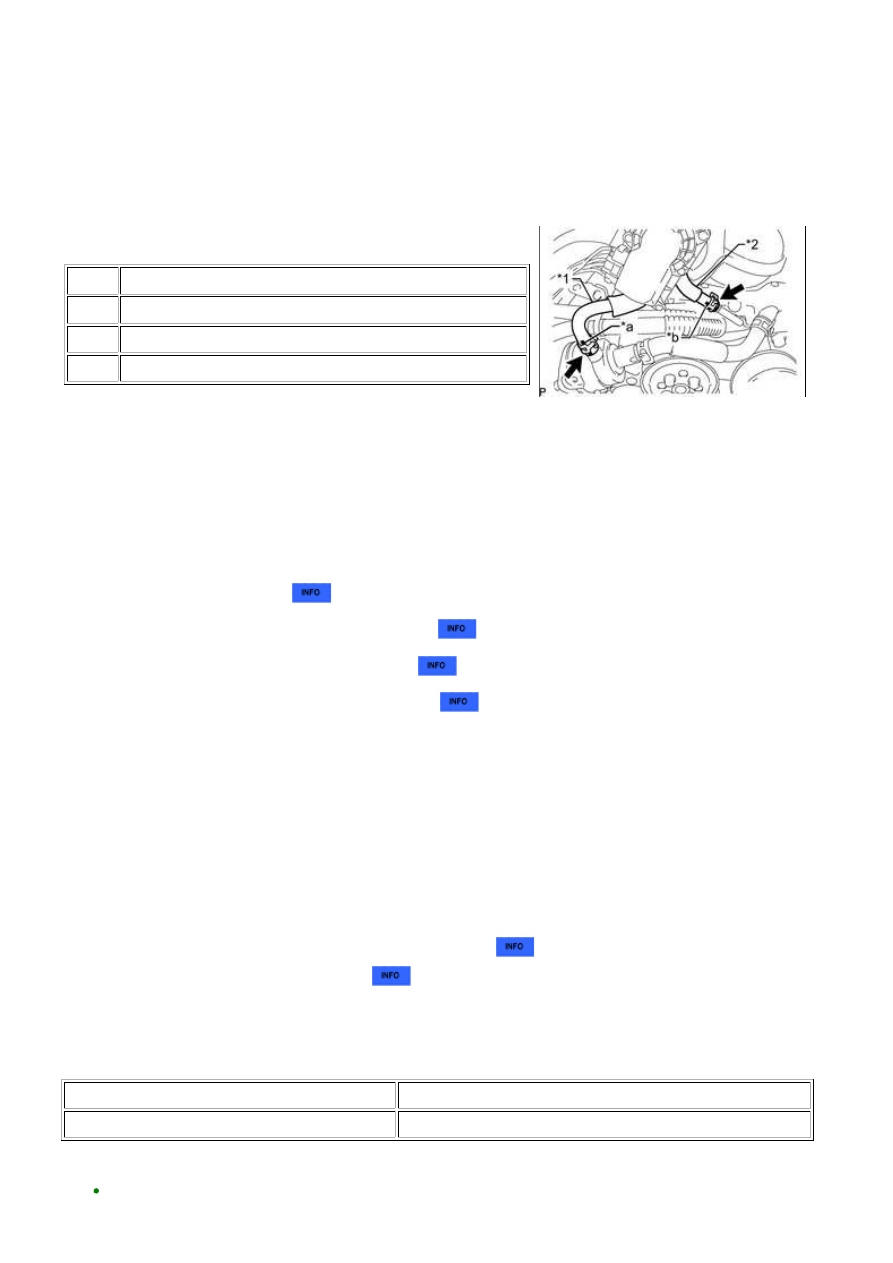

(g) Connect the No. 5 water by-pass hose to the water inlet

housing, and slide the clamp to secure the hose.

Text in Illustration

*1

No. 5 Water By-pass Hose

*2

No. 4 Water By-pass Hose

*a

Yellow Mark

*b

Pink Mark

HINT:

Make sure the hose color is shown in the illustration.

(h) Connect the No. 4 water by-pass hose to the No. 3 water by-pass pipe, and slide the clamp to secure

the hose.

HINT:

Make sure the hose color is shown in the illustration.

2. ADD ENGINE COOLANT

3. INSTALL AIR CLEANER HOSE ASSEMBLY

4. INSPECT FOR ENGINE COOLANT LEAK

5. INSTALL V-BANK COVER SUB-ASSEMBLY

6. PERFORM INITIALIZATION

NOTICE:

Perform the following procedure after replacing the throttle body assembly or any throttle body

assembly components. The following procedure should also be performed if the throttle body assembly
is cleaned.

(a) Turn the ignition switch to ON without operating the accelerator pedal.

NOTICE:

If the accelerator pedal is operated, perform the above step again.

(b) Connect the Techstream to the DLC3 and clear the DTCs



.

(c) Perform the "Inspection After Repairs"



.

(d) Start the engine and check that the MIL is not illuminated and that the idle speed is within the specified

range when the A/C is switched off after the engine is warmed up.

Standard:

CONDITION

ENGINE IDLE SPEED

A/C switched off

650 to 750 rpm

HINT:

Be sure to perform this step with all accessories off.

3UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: INSTA...

Make sure that the shift lever is in P or neutral.

(e) Enter the following menus: Powertrain / Engine and ECT / Data List / Throttle Pos. Sensor Output. Fully

depress the accelerator pedal and check that the value is 60% or more.

(f) Perform a road test and confirm that there are no abnormalities.

3UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: INSTA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031Z400OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

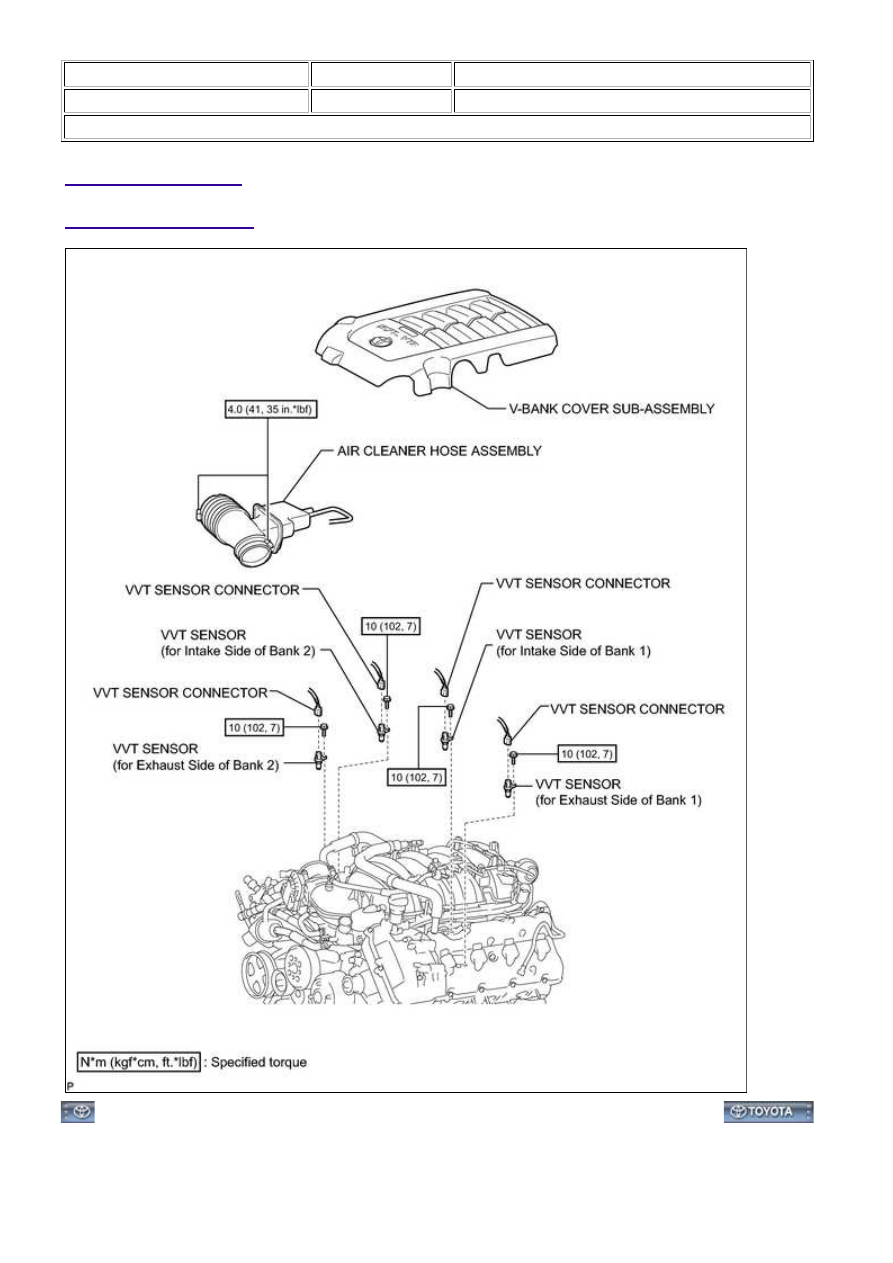

Title: 3UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

3UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: COMPONE...
