Toyota Tundra (2015 year). Manual - part 2048

A

OK:

No blockages in the canister.

OK

GO TO STEP 49

NG

GO TO STEP 50

31.

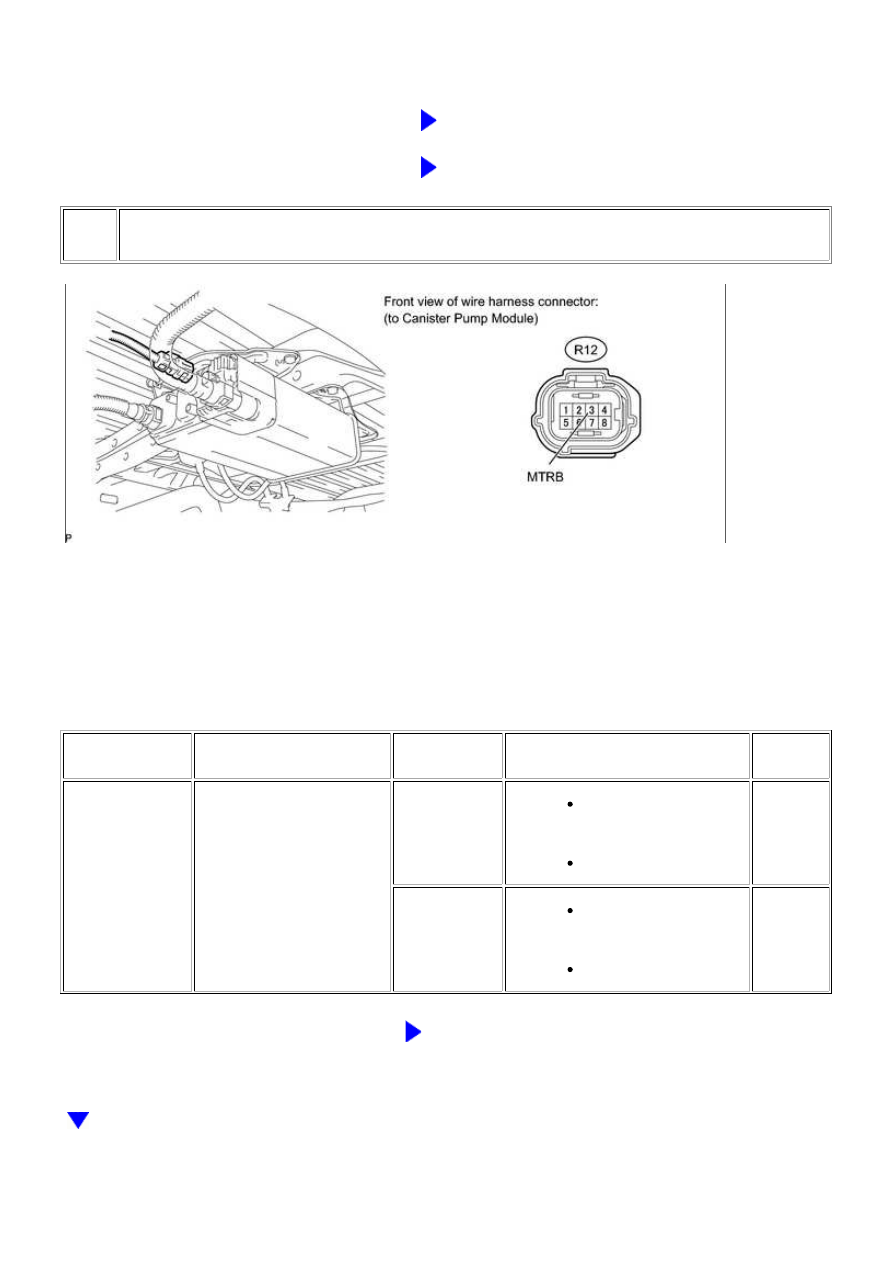

CHECK TERMINAL VOLTAGE (CANISTER PUMP MODULE)

(a) Turn the ignition switch off.

(b) Disconnect the R12 canister pump module connector.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table below.

Result

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

SUSPECTED TROUBLE AREA

PROCEED

TO

R12-3 (MTRB) -

Body ground

Leak detection pump is

turned ON and OFF using the

Techstream

Leak detection pump is

turned ON and OFF using the

Techstream

Leak detection pump is

turned ON and OFF using the

Techstream

9 to 14 V

Wire harness between

leak detection pump and

body ground

Leak detection pump

A

Below 3 V

Wire harness between

leak detection pump and

ECM

ECM

B

B

GO TO STEP 33

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

32.

CHECK HARNESS AND CONNECTOR (CANISTER PUMP MODULE - BODY GROUND)

(a) Turn the ignition switch off.

(b) Disconnect the R12 canister pump module connector.

(c) Measure the resistance according to the value(s) in the table below.

Result

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

SUSPECTED TROUBLE AREA

PROCEED

TO

R12-4 (MGND) - Body

ground

Always

Below 1 Ω

Leak detection pump

A*1

B*2

Always

10 kΩ or higher

Wire harness between canister pump

module and body ground

C

*1: for 100 L (26.4 US gal) Fuel Tank

*2: for 144 L (38 US gal) Fuel Tank

A

GO TO STEP 38

B

GO TO STEP 39

C

GO TO STEP 41

33.

CHECK HARNESS AND CONNECTOR (CANISTER PUMP MODULE - ECM)

(a) Turn the ignition switch off.

(b) Disconnect the R12 canister pump module connector.

(c) Disconnect the A24 ECM connector.

(d) Measure the resistance according to the value(s) in the table below.

Result

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

SUSPECTED TROUBLE AREA

PROCEED

TO

A24-49 (MPMP) - R12-3

(MTRB)

Always

Below 1 Ω

ECM

A

Always

10 kΩ or higher

Wire harness between ECM and canister

pump module

B

A

GO TO STEP 49

B

GO TO STEP 41

34.

INSPECT INTAKE MANIFOLD (EVAP PURGE PORT)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

(a) Stop the engine.

(b) Disconnect the purge line from the intake manifold.

(c) Start the engine.

TEST RESULT

SUSPECTED TROUBLE AREA

PROCEED TO

Suction applied

Purge line between intake manifold and purge VSV

A

No suction

Intake manifold

B

(e) Reconnect the purge line.

A

GO TO STEP 42

B

GO TO STEP 43

35.

CORRECTLY REINSTALL OR REPLACE FUEL TANK CAP ASSEMBLY

HINT:

When reinstalling the fuel cap, tighten it firmly (only one click sound could be heard).
When replacing the fuel cap, use a fuel cap that meets OEM specifications, and install it firmly.

NEXT

GO TO STEP 51

36.

REPLACE FUEL TANK CAP

HINT:

When replacing the fuel cap, use a fuel cap that meets OEM specifications, and tighten it until a few click

sounds are heard.

NEXT

GO TO STEP 51

37.

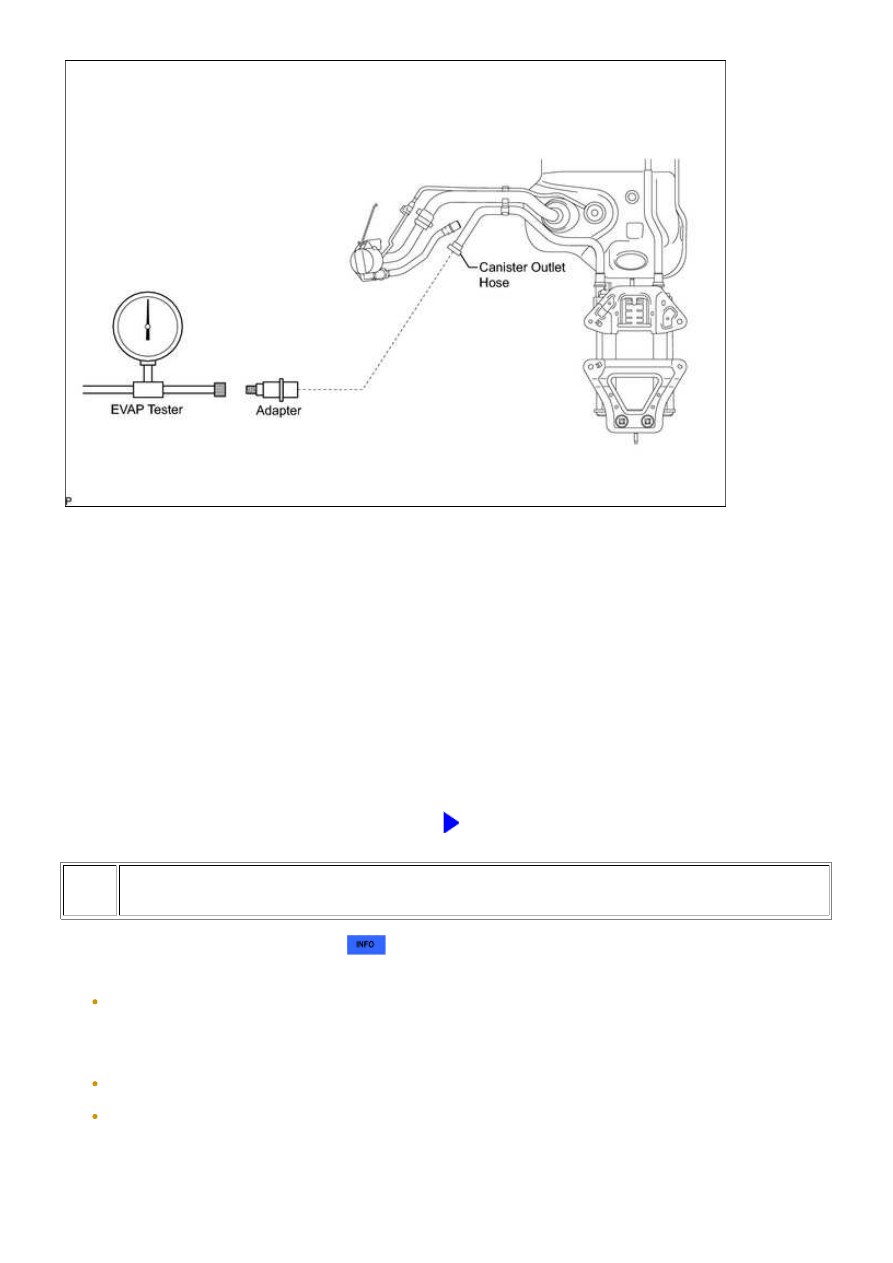

LOCATE EVAP LEAK PART

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

(a) Disconnect the vent hose.

(b) Connect an EVAP tester to the canister pump module with the adapter.

(c) Pressurize the EVAP system to 3.2 to 3.7 kPa (24 to 28 mmHg).

(f) Repair or replace the leak point.

HINT:

Disconnect the hose between the canister and the fuel tank from the canister. Block the canister side and

GO TO STEP 51

38.

REPLACE CANISTER PUMP MODULE

(a) Replace the canister pump module



.

NOTICE:

When replacing canister pump module, check the canister pump module interior, canister interior and related
pipes for water, fuel and other liquids. If liquids are present, check for disconnections and/or cracks in the
following: 1) the pipe from the air inlet port to the canister pump module; 2) the canister filter; and 3) the fuel
tank vent hose. If liquids are present in canister interior, replace canister and canister pump module together
(replace canister assembly).
Check for filter blockage in the canister assembly. If the charcoal filter inside the canister assembly is clogged,
replace canister and canister pump module together (replace canister assembly).
Check for filter blockage in the canister filter. If the canister filter has blockages, replace the canister filter.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...
