Air fuel ratio sensor status

Activated

Engine speed

1400 to 2200 rpm

Engine coolant temperature

75°C (167°F) or higher

Atmospheric pressure

76 kPa (570 mmHg) or higher

Fuel system status

Closed loop

P219C, P219D, P219E, P219F, P21A0, P21A1, P21A2, P21A3: Crankshaft Position Sensor

Monitoring Method

Vehicle speed

Less than 3 km/h (1.875 mph)

Engine speed

400 to 1050 rpm

Engine coolant temperature

75°C (167°F) or higher

Air fuel ratio sensor status

Activated

Battery voltage

11 V or higher

Fuel system status

Closed loop

TYPICAL MALFUNCTION THRESHOLDS

P219A: Air Fuel Ratio Sensor Monitoring Method (Bank 1)

A/F sensor monitoring method criteria

0.11 or more

P219B: Air Fuel Ratio Sensor Monitoring Method (Bank 2)

A/F sensor monitoring method criteria

0.1 or more

P219C, P219D, P219E, P219F, P21A0, P21A1, P21A2, P21A3: Crankshaft Position Sensor

Monitoring Method

Crankshaft position sensor monitoring method criteria (lean side imbalance)

1.0 or more

MONITOR RESULT

Refer to detailed information in Checking Monitor Status



.

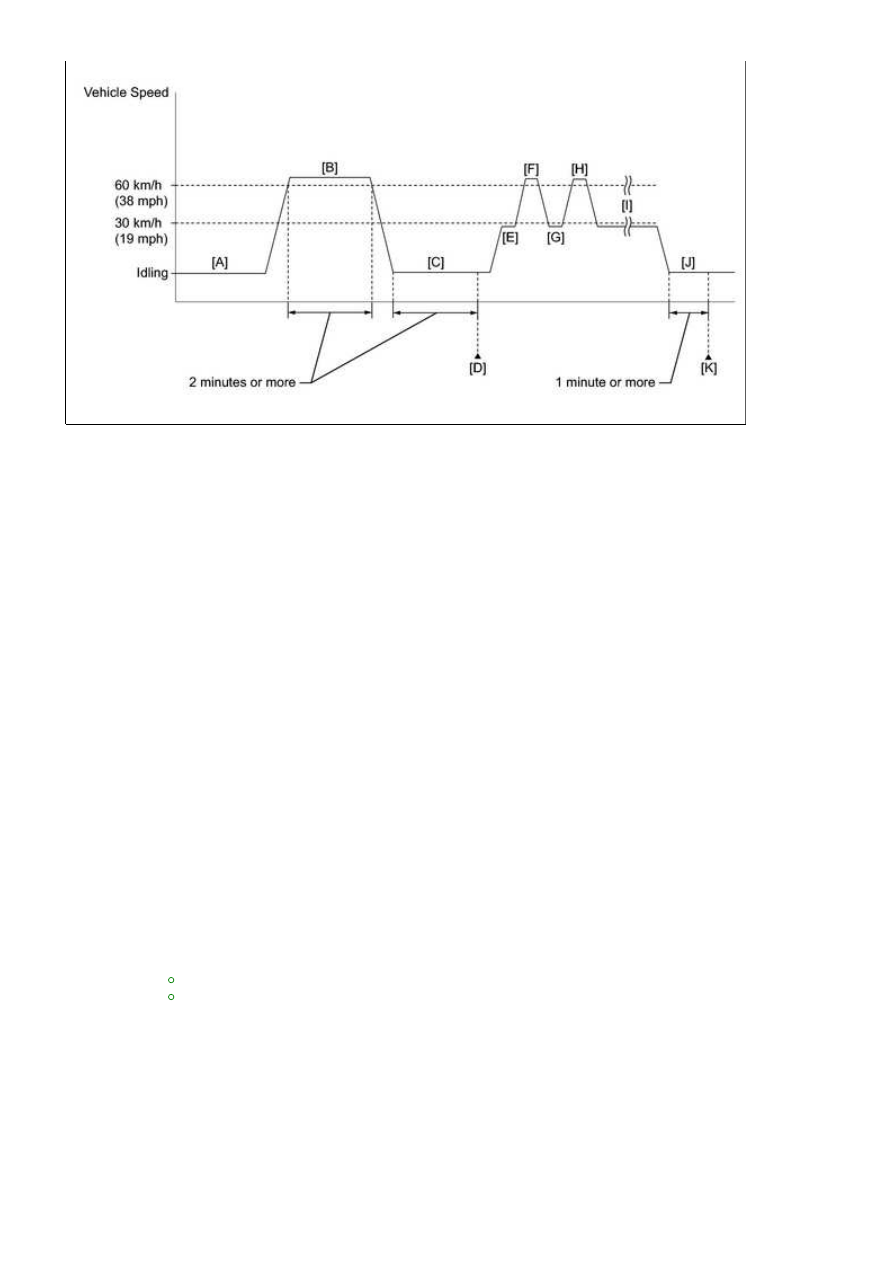

CONFIRMATION DRIVING PATTERN

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P219A-P219F...

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON.

2.

Turn the Techstream on.

3.

Start the engine and warm it up until the engine coolant temperature reaches 75°C (167°F) or

higher [A].

HINT:

The A/C switch and all accessory switches should be off and the shift lever should be in P or

N.

4.

Clear the DTCs (even if no DTCs are stored, perform the clear DTC operation).

5.

Drive the vehicle at 60 km/h (38 mph) or higher for 2 minutes or more [B].

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

HINT:

It is acceptable to turn electrical loads on while driving.

6.

Idle the engine for 2 minutes or more [C].

HINT:

The A/C switch and all accessory switches should be off and the shift lever should be in P or

N.

7.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [D].

8.

Read the pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

9.

Drive the vehicle at less than 30 km/h (19 mph) for 5 seconds or more [E].

10.

HINT:

11.

Drive the vehicle at 60 km/h (38 mph) or higher for 5 seconds or more [F].

12.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P219A-P219F...

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

Drive the vehicle at less than 30 km/h (19 mph) for 5 seconds or more [G].

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

13.

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

HINT:

14.

Drive the vehicle at 60 km/h (38 mph) or more for 5 seconds or more [H].

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

15.

Repeat steps [G] through [H] above at least 2 times [I].

16.

Idle the engine for 1 minute or more [J].

HINT:

The A/C switch and all accessory switches should be off and the shift lever should be in P or

N.

17.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [K].

18.

Read the pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

19.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

20.

Input the DTC: P219A, P219B, P219C, P219D, P219E, P219F, P21A0, P21A1, P21A2 or P21A3.

21.

Check the DTC judgment result.

TECHSTREAM

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows NORMAL, the system is normal.

22.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P219A-P219F...

A

If the judgment result shows ABNORMAL, the system has a malfunction.
If the judgment result shows INCOMPLETE or N/A, perform the following procedure.

If no pending DTC is output, perform a universal trip and check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

23.

INSPECTION PROCEDURE

HINT:

Read freeze frame data using the Techstream. The ECM records vehicle and driving condition
information as freeze frame data the moment a DTC is stored. When troubleshooting, freeze frame
data can help determine if the vehicle was moving or stationary, if the engine was warmed up or not, if
the air fuel ratio was lean or rich, and other data from the time the malfunction occurred.
Bank 1 refers to the bank that includes the No. 1 cylinder*.

*: The No. 1 cylinder is the cylinder which is farthest from the transmission.

Sensor 1 refers to the sensor closest to the engine assembly.
When any air-fuel ratio imbalance is detected, the ECM will perform air-fuel ratio feedback control to
make the air-fuel ratio close to the stoichiometric level. This may result in an air-fuel ratio imbalance of
normal cylinders and DTCs may be stored.

PROCEDURE

1.

CHECK FOR ANY OTHER DTCS OUTPUT

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs.

Result

RESULT

PROCEED

TO

DTC P219A, P219B, P219C, P219D, P219E, P219F, P21A0, P21A1, P21A2 and/or P21A3 are

output

A

DTC P219A, P219B, P219C, P219D, P219E, P219F, P21A0, P21A1, P21A2 and/or P21A3 and

other DTCs are output

B

HINT:

If any DTCs other than DTC P219A, P219B, P219C, P219D, P219E, P219F, P21A0, P21A1, P21A2 and/or

P21A3 are output, troubleshoot those DTCs first.

B

GO TO DTC CHART
