Toyota Tundra (2015 year). Manual - part 2015

NEXT

NG

GO TO STEP 3

OK

CHECK FOR INTERMITTENT PROBLEMS

3.

REPLACE ACCELERATOR PEDAL ASSEMBLY

(a) Replace the accelerator pedal assembly



.

4.

CHECK WHETHER DTC OUTPUT RECURS (DTC P2121)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and turn the Techstream on.

(c) Clear DTCs



.

(d) Start the engine.

(e) Allow the engine to idle for 15 seconds.

(f) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(g) Read DTCs.

Result

RESULT

PROCEED TO

P2121 is output

A

No DTC is output

B

B

SYSTEM OK

A

REPLACE ECM

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2121; Throttle...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000WC40WFX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2195-P2198; Oxygen (A/F) Sensor Signal Stuck

Lean (Bank 1 Sensor 1); 2015 MY Tundra [08/2014 -        ]

DTC

P2195

Oxygen (A/F) Sensor Signal Stuck Lean (Bank 1 Sensor 1)

DTC

P2196

Oxygen (A/F) Sensor Signal Stuck Rich (Bank 1 Sensor 1)

DTC

P2197

Oxygen (A/F) Sensor Signal Stuck Lean (Bank 2 Sensor 1)

DTC

P2198

Oxygen (A/F) Sensor Signal Stuck Rich (Bank 2 Sensor 1)

CAUTION / NOTICE / HINT

DESCRIPTION

The A/F sensor generates a voltage* that corresponds to the actual air-fuel ratio. This sensor voltage is used

to provide the ECM with feedback so that it can control the air-fuel ratio. The ECM determines the deviation

from the stoichiometric air-fuel ratio level, and regulates the fuel injection time. If the A/F sensor

malfunctions, the ECM is unable to control the air-fuel ratio accurately.

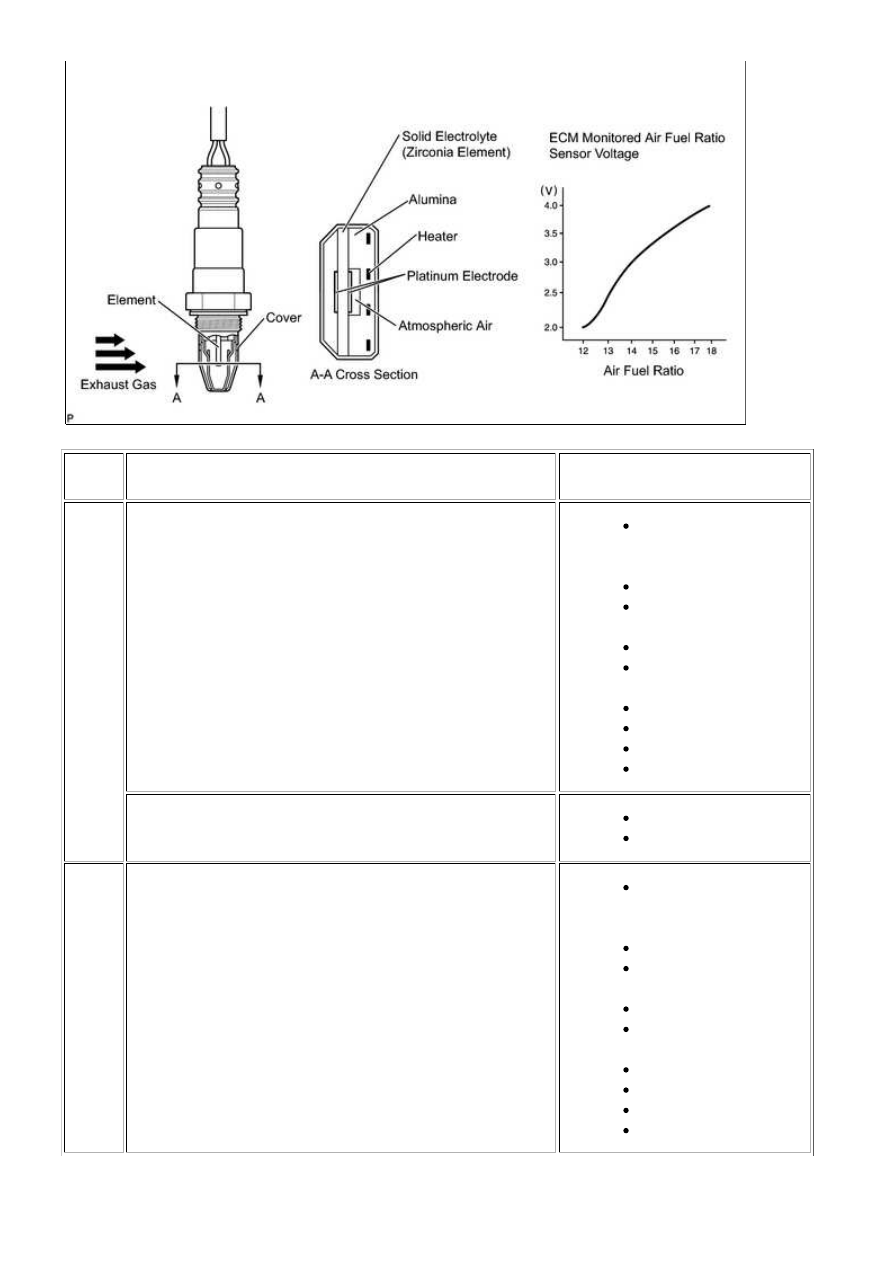

The A/F sensor is the planar type and is integrated with the heater, which heats the solid electrolyte (zirconia

element). This heater is controlled by the ECM. When the intake air volume is low (the exhaust gas

temperature is low), a current flows into the heater to heat the sensor in order to facilitate accurate air-fuel

ratio detection. In addition, the sensor and heater portions are the narrow type. The heat generated by the

heater is conducted to the solid electrolyte through the alumina, therefore the sensor activation is accelerated.

must be precisely controlled so that it is always close to the stoichiometric level.

*: Value changes inside the ECM. Since the A/F sensor is the current output element, a current is converted

into a voltage inside the ECM. Any measurements taken at the A/F sensor or ECM connectors will show a

constant voltage.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2195-P2198...

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P2195

P2197

Conditions (a) and (b) continue for 5 seconds or more (2 trip

detection logic):

(a) Air fuel ratio sensor voltage is higher than 3.8 V.

(b) Heated oxygen sensor voltage is 0.21 V or higher.

Open or short in A/F

sensor (for Sensor 1)

circuit

A/F sensor (for Sensor 1)

A/F sensor heater (for

Sensor 1)

Integration relay

A/F sensor heater and

integration relay circuits

Air induction system

Fuel pressure

Injector

ECM

While fuel-cut operation performed (during vehicle

deceleration), A/F sensor current 2.2 mA or more for 3

seconds (2 trip detection logic)

A/F sensor

ECM

P2196

P2198

Conditions (a) and (b) continue for 5 seconds or more (2 trip

detection logic):

(a) Air fuel ratio sensor voltage is below 2.8 V.

(b) Heated oxygen sensor voltage is below 0.66 V.

Open or short in A/F

sensor (for Sensor 1)

circuit

A/F sensor (for Sensor 1)

A/F sensor heater (for

Sensor 1)

Integration relay

A/F sensor heater and

integration relay circuits

Air induction system

Fuel pressure

Injector

ECM

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2195-P2198...

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

While fuel-cut operation performed (during vehicle

deceleration), A/F sensor current less than 0.7 mA for 3

seconds (2 trip detection logic)

A/F sensor

ECM

HINT:

Sensor voltage detection monitor

Under the air-fuel ratio feedback control, if the A/F sensor output voltage indicates rich or lean for a certain

Example:

If the A/F sensor output voltage is less than 2.8 V (very rich condition) for 5 seconds, despite the rear HO2

sensor output voltage being less than 0.66 V, the ECM stores DTC P2196 or P2198. Alternatively, if the A/F

sensor output voltage is more than 3.8 V (very lean condition) for 5 seconds despite the rear HO2 sensor

output voltage being 0.21 V or more, DTC P2195 or P2197 is stored.

Sensor current detection monitor

A rich air-fuel mixture causes a low A/F sensor current, and a lean air-fuel mixture causes a high A/F sensor

current. Therefore, the sensor output becomes low during acceleration, and it becomes high during

deceleration with the throttle valve fully closed. The ECM monitors the A/F sensor current during fuel-cut and

detects any abnormal current values.
