deforming the tube.

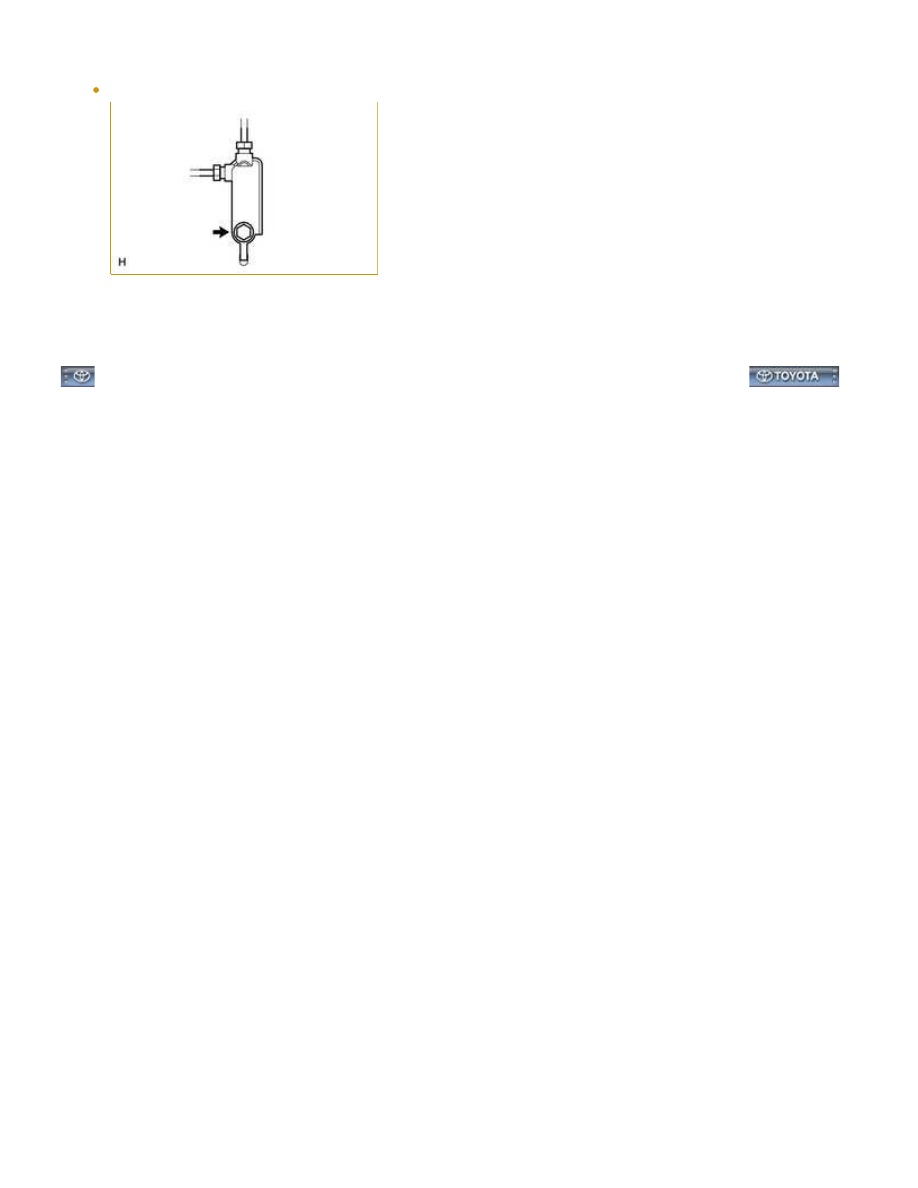

Follow these procedures when connecting the brake tube and 2-way.

Support the 2-way to prevent deformation to the brake tube and install the bolt to fix the

2-way to the body.

a.

Support the 2-way to prevent deformation to the brake tube and connect the brake tube to the

2-way with a union nut wrench.

b.

BRAKE: BRAKE SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000001HJA02UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Brake system

SYMPTOM

SUSPECTED AREA

SEE PAGE

Low pedal or spongy pedal

Fluid leaks in brake system

-

Air in brake system

Front brake piston seals (worn or damaged)

Rear brake piston seals (worn or damaged)

Brake master cylinder (faulty)

Brake drag

Brake pedal free play (minimum)

Parking brake travel (adjustment necessary)

Parking brake cable (sticking)

Parking brake shoe clearance (adjustment necessary)

Front brake pad (cracked or distorted)

Rear brake pad (cracked or distorted)

Parking brake lining (cracked or distorted)

Front brake piston (stuck or frozen)

Rear brake piston (stuck or frozen)

Parking brake shoe return tension spring

Vacuum leaks in booster system

Brake master cylinder (faulty)

Brake pull

Front brake piston (stuck or frozen)

Rear brake piston (stuck or frozen)

Front brake pad (oily, cracked or distorted)

Rear brake pad (oily, cracked or distorted)

Parking brake lining (oily, cracked or distorted)

Front brake disc (uneven wear)

Rear brake disc (uneven wear)

Hard pedal but braking inefficient

Front brake pad (worn, cracked, distorted, oily or glazed)

BRAKE: BRAKE SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 ...

SYMPTOM

SUSPECTED AREA

SEE PAGE

Rear brake pad (worn, cracked, distorted, oily or glazed)

Parking brake lining (worn, cracked, distorted, oily or glazed)

Front brake disc (uneven wear)

Rear brake disc (uneven wear)

Vacuum leaks in booster system

Noise from brakes

Front brake pad (cracked, distorted, dirty or glazed)

Rear brake pad (cracked, distorted, dirty or glazed)

Rear disc brake pad support plate (loose)

Front brake installation bolt (loose)

Rear brake installation bolt (loose)

Front brake disc (scored)

Rear brake disc (scored)

Parking brake shoe return tension spring (faulty)

Front brake anti-squeal shim (damaged)

Rear brake anti-squeal shim (damaged)

BRAKE: BRAKE SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000012ZB01PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: FRONT BRAKE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

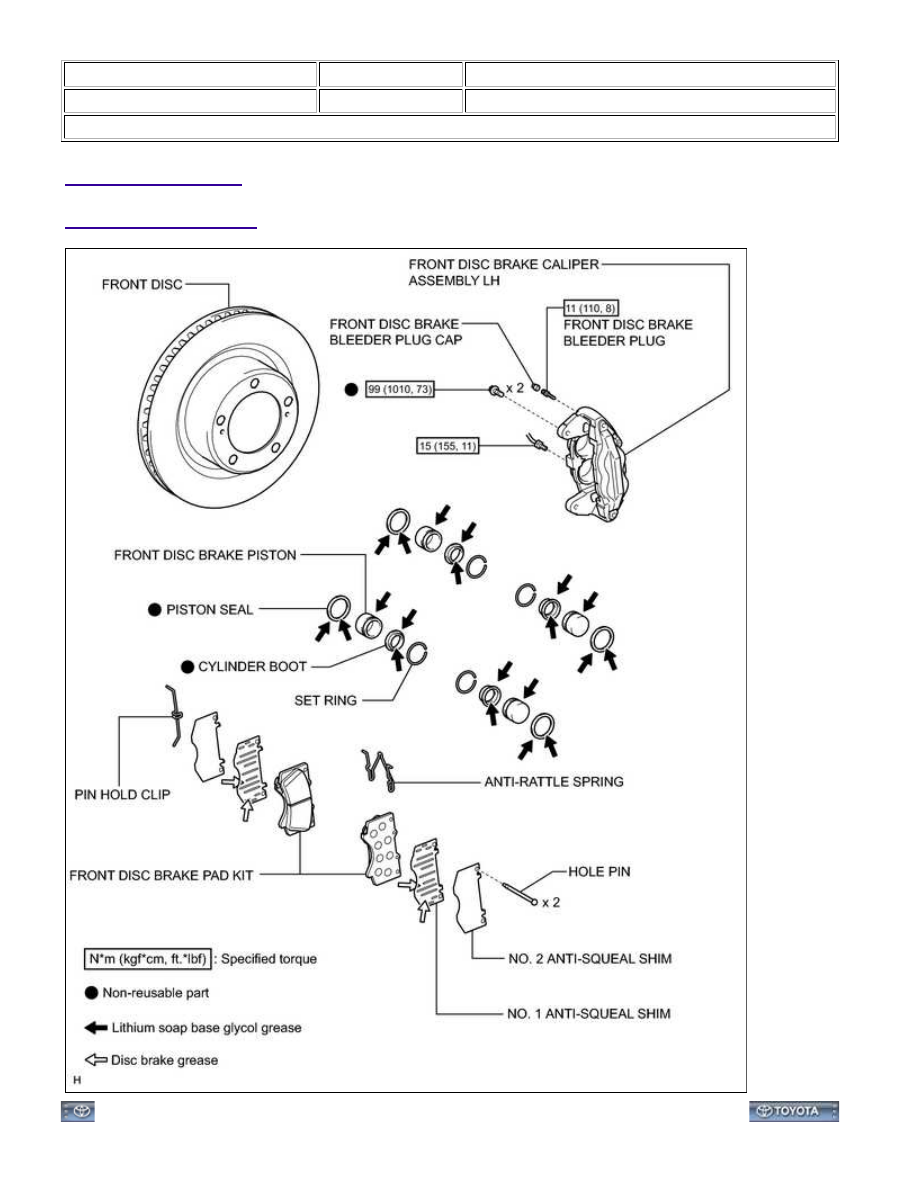

COMPONENTS

ILLUSTRATION

BRAKE: FRONT BRAKE: COMPONENTS; 2015 MY Tundra [08/2014 ...
