Toyota Tundra (2015 year). Manual - part 194

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001Q8H029X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE PEDAL: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

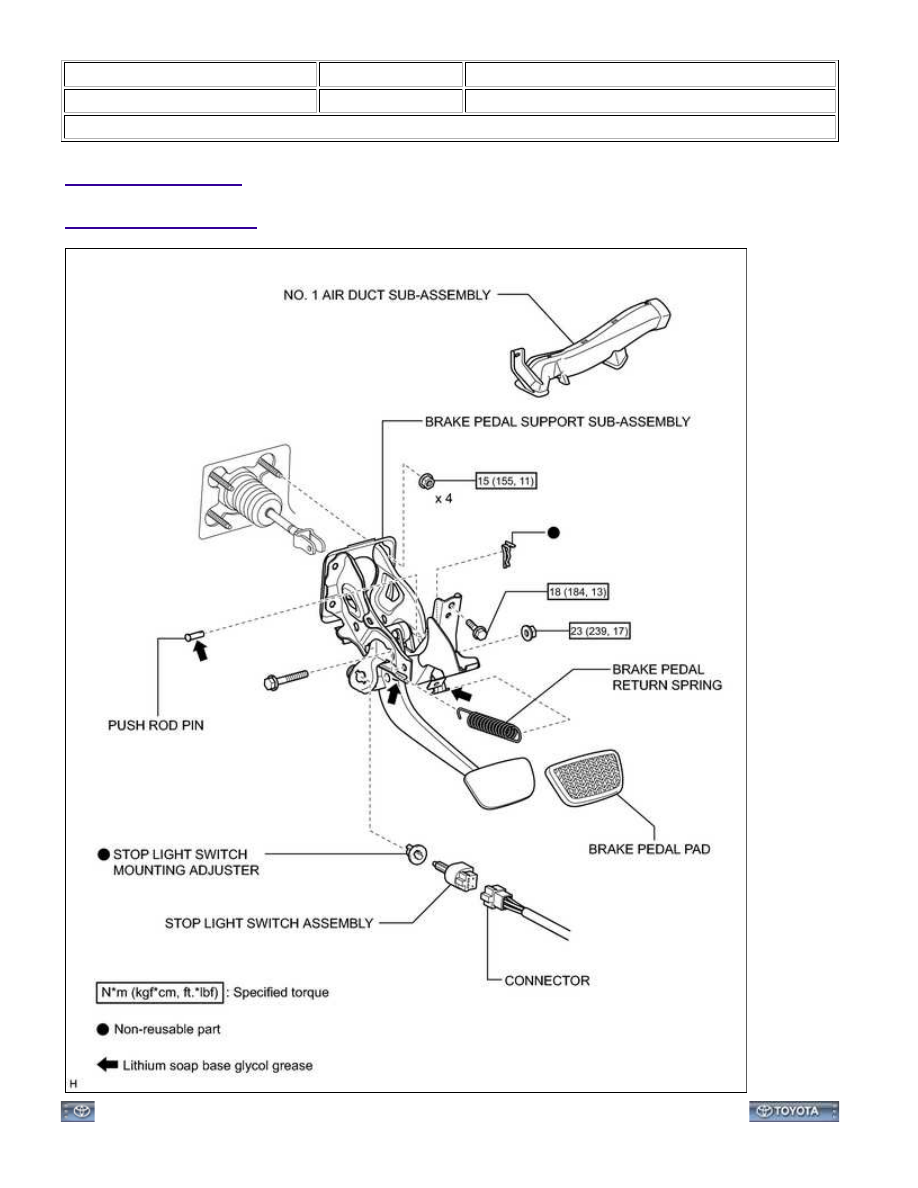

COMPONENTS

ILLUSTRATION

BRAKE: BRAKE PEDAL: COMPONENTS; 2015 MY Tundra [08/2014 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001Q8I02UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE PEDAL: REMOVAL; 2015 MY Tundra [08/2014 -        ]

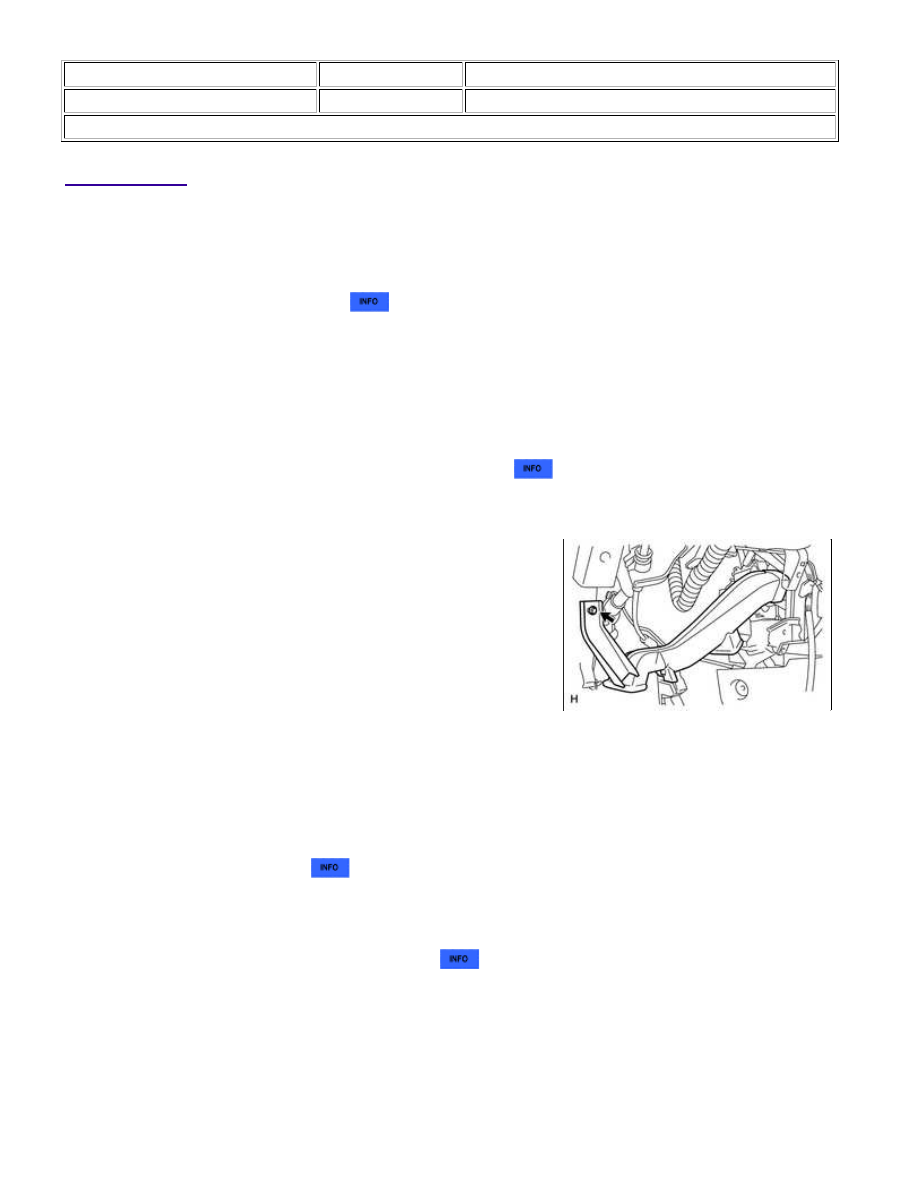

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

3. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

(a) Remove the lower No. 1 instrument panel airbag assembly



.

4. REMOVE NO. 1 AIR DUCT SUB-ASSEMBLY

(a) Remove the bolt and air duct.

5. REMOVE PUSH ROD PIN

(a) Remove the clip and push rod pin from the brake pedal lever.

6. REMOVE STOP LIGHT SWITCH ASSEMBLY

(a) Disconnect the stop light switch connector.

(b) Remove the stop light switch



.

(c) Detach the harness clip.

7. REMOVE STOP LIGHT SWITCH MOUNTING ADJUSTER

(a) Remove the stop light switch mounting adjuster



.

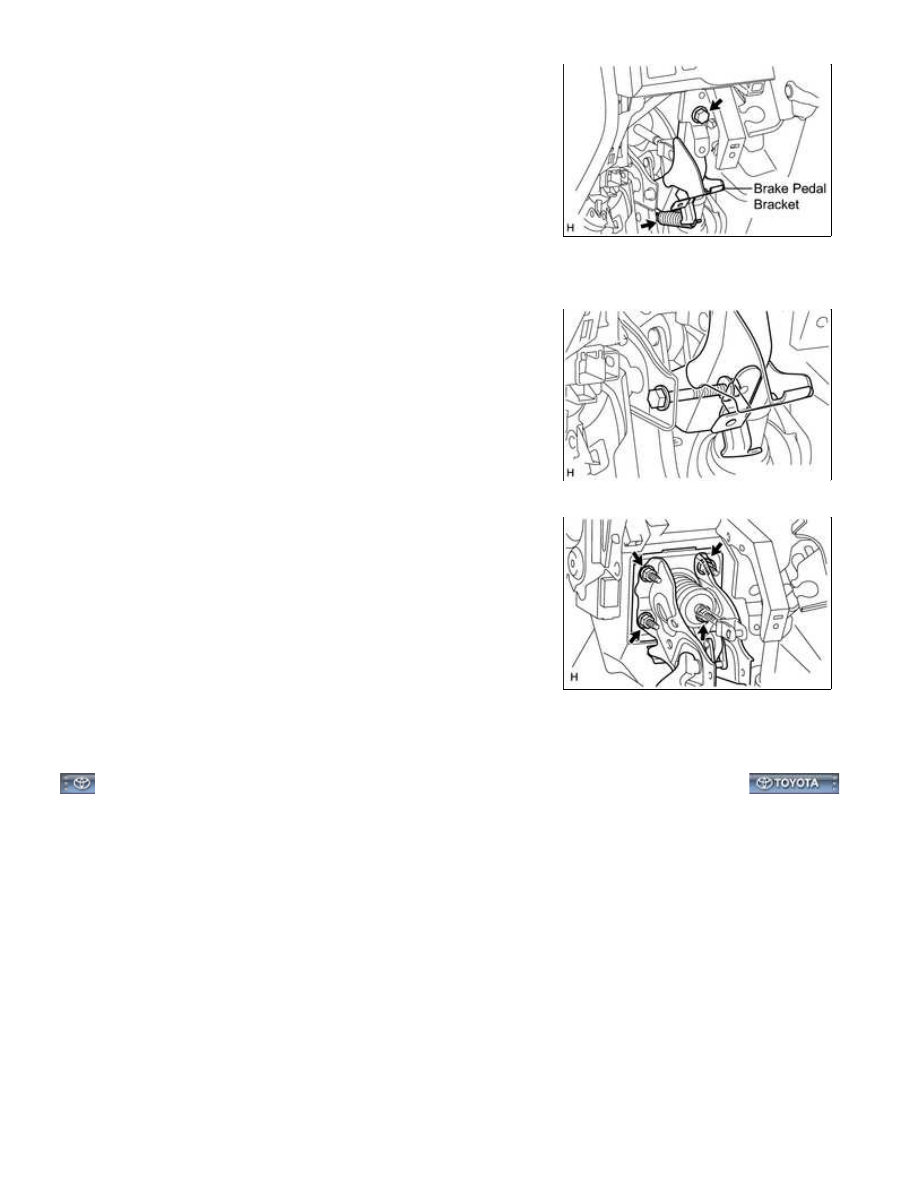

8. REMOVE BRAKE PEDAL SUPPORT SUB-ASSEMBLY

BRAKE: BRAKE PEDAL: REMOVAL; 2015 MY Tundra [08/2014 -        ]

(a) Remove the brake pedal return spring.

(b) Remove the bolt from the No. 3 brake pedal bracket.

(c) Remove the bolt, nut and No. 3 brake pedal bracket from the

brake pedal support.

(d) Remove the 4 nuts and brake pedal support.

9. REMOVE BRAKE PEDAL PAD

(a) Remove the brake pedal pad.

BRAKE: BRAKE PEDAL: REMOVAL; 2015 MY Tundra [08/2014 -        ]

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000001QHK02EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE PEDAL: ADJUSTMENT; 2015 MY Tundra [08/2014 -        ]

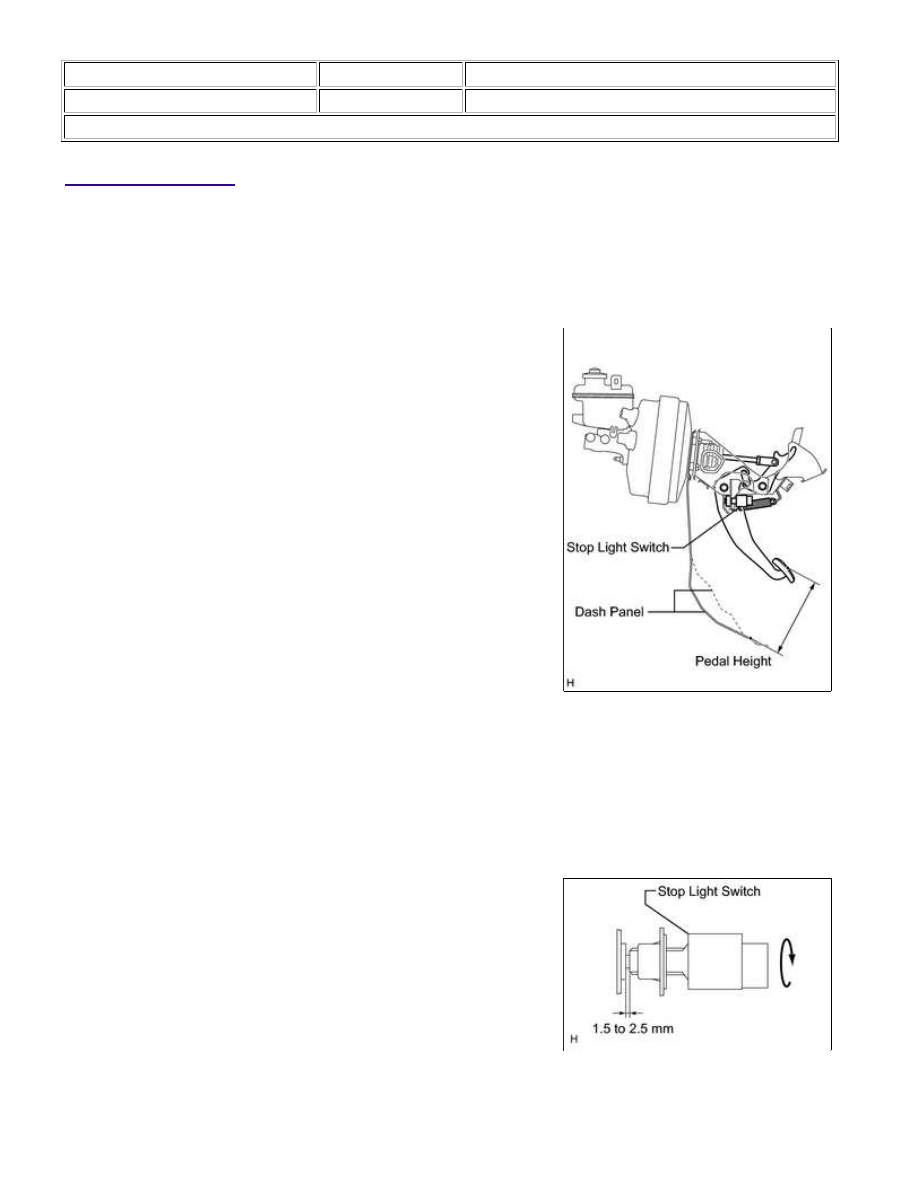

ADJUSTMENT

1. CHECK BRAKE PEDAL HEIGHT

(a) Check the brake pedal height.

(1) Turn back the carpet.

(2) Remove the tibia pad.

(3) Measure the shortest distance between the brake pedal

surface and dash panel.

Standard pedal height from dash panel:

179.9 to 189.9 mm (7.08 to 7.48 in.)

NOTICE:

Do not adjust the pedal height. Doing so by changing the push

rod length will structurally change the pedal ratio.

If the pedal height is incorrect, check that there is no

damage in the brake pedal, brake pedal lever, brake pedal

bracket and dash panel.

Even if there is damage, there is no problem if the reserve

distance is within the standard value. If necessary, replace

them.

2. CHECK AND ADJUST STOP LIGHT SWITCH ASSEMBLY

HINT:

If the pedal height is incorrect, check and adjust the stop light switch clearance.

(a) Disconnect the stop light switch connector.

(b) Turn the stop light switch counterclockwise and remove it.

(c) Insert the stop light switch until the body hits the cushion.

NOTICE:

When inserting the stop light switch, support the pedal from

behind so that the pedal is not pushed in.

(d) Make a quarter turn clockwise to install the stop light switch.

BRAKE: BRAKE PEDAL: ADJUSTMENT; 2015 MY Tundra [08/2014 -...
