NOTICE:

The turning torque for installing the stop light switch should be 1.5 N*m (15 kgf*cm, 13 in.*lbf) or less.

HINT:

Due to the inverse screw structure, if the stop light switch is turned clockwise, the stop light switch moves

in the direction to be pulled out.

(e) Connect the stop light switch connector.

1.5 to 2.5 mm (0.0591 to 0.0984 in.)

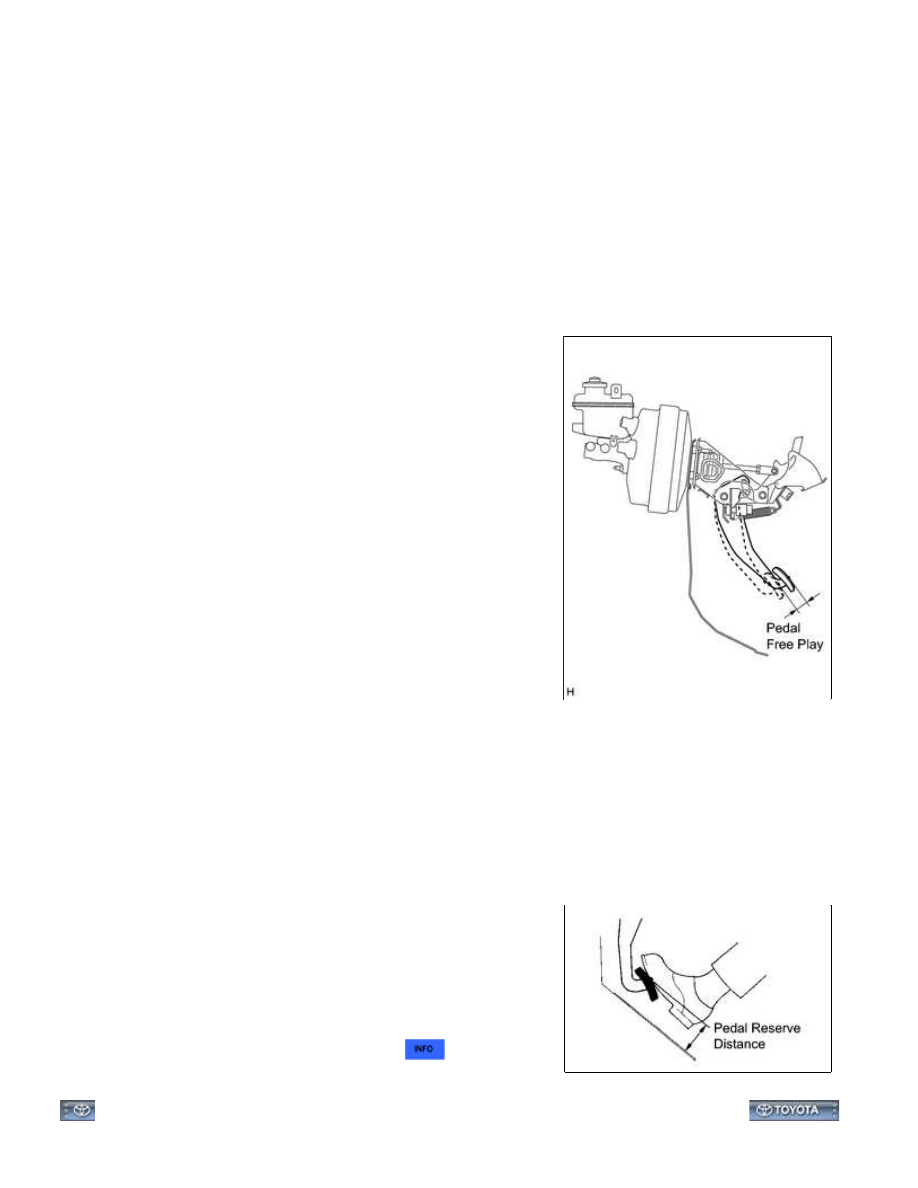

3. CHECK PEDAL FREE PLAY

(a) Stop the engine and depress the brake pedal several times until

there is no more vacuum left in the booster.

Standard pedal free play:

1.0 to 6.0 mm (0.0394 to 0.236 in.)

4. CHECK PEDAL RESERVE DISTANCE

(a) Release the parking brake pedal.

(b) With the engine running, depress the brake pedal and measure

the pedal reserve distance as shown in the illustration.

Standard pedal reserve distance from asphalt sheet at 490 N (50

kgf, 110.2 lbf):

More than 104 mm (4.09 in.)

If incorrect, troubleshoot the brake system



.

BRAKE: BRAKE PEDAL: ADJUSTMENT; 2015 MY Tundra [08/2014 -...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001Q8G02XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE PEDAL: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL BRAKE PEDAL PAD

(a) Install the brake pedal pad onto the brake pedal.

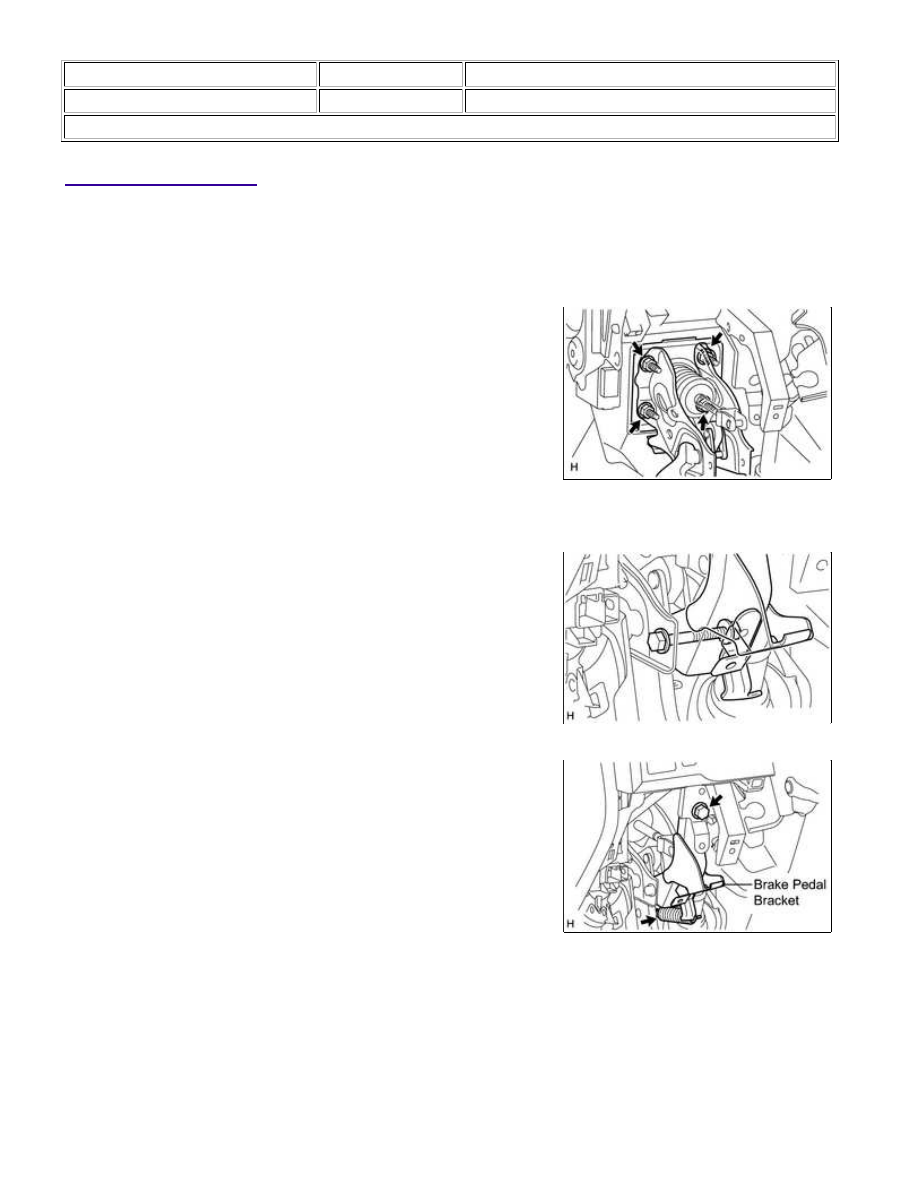

2. INSTALL BRAKE PEDAL SUPPORT SUB-ASSEMBLY

(a) Install the brake pedal support with the 4 nuts.

Torque:

15 N·m {155 kgf·cm, 11ft·lbf}

(b) Install the No. 3 brake pedal bracket to the brake pedal support.

(c) Temporarily install the brake pedal support, No. 3 brake pedal

bracket and brake pedal lever with the bolt and nut.

(d) Install the bolt to the No. 3 brake pedal bracket.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

(f) Install the brake pedal return spring.

(g) Tighten the bolt and nut.

Torque:

23 N·m {239 kgf·cm, 17ft·lbf}

BRAKE: BRAKE PEDAL: INSTALLATION; 2015 MY Tundra [08/2014...

3. INSTALL PUSH ROD PIN

(b) Set the push rod clevis in place, insert the push rod pin from outside the vehicle and then install a new

clip.

NOTICE:

After assembly, check that the pedal operates smoothly.

4. INSTALL STOP LIGHT SWITCH MOUNTING ADJUSTER

(a) Install the stop light switch mounting adjuster



.

5. INSTALL STOP LIGHT SWITCH ASSEMBLY

(a) Attach the harness clip.

(b) Install the stop light switch



.

(c) Connect the stop light switch connector.

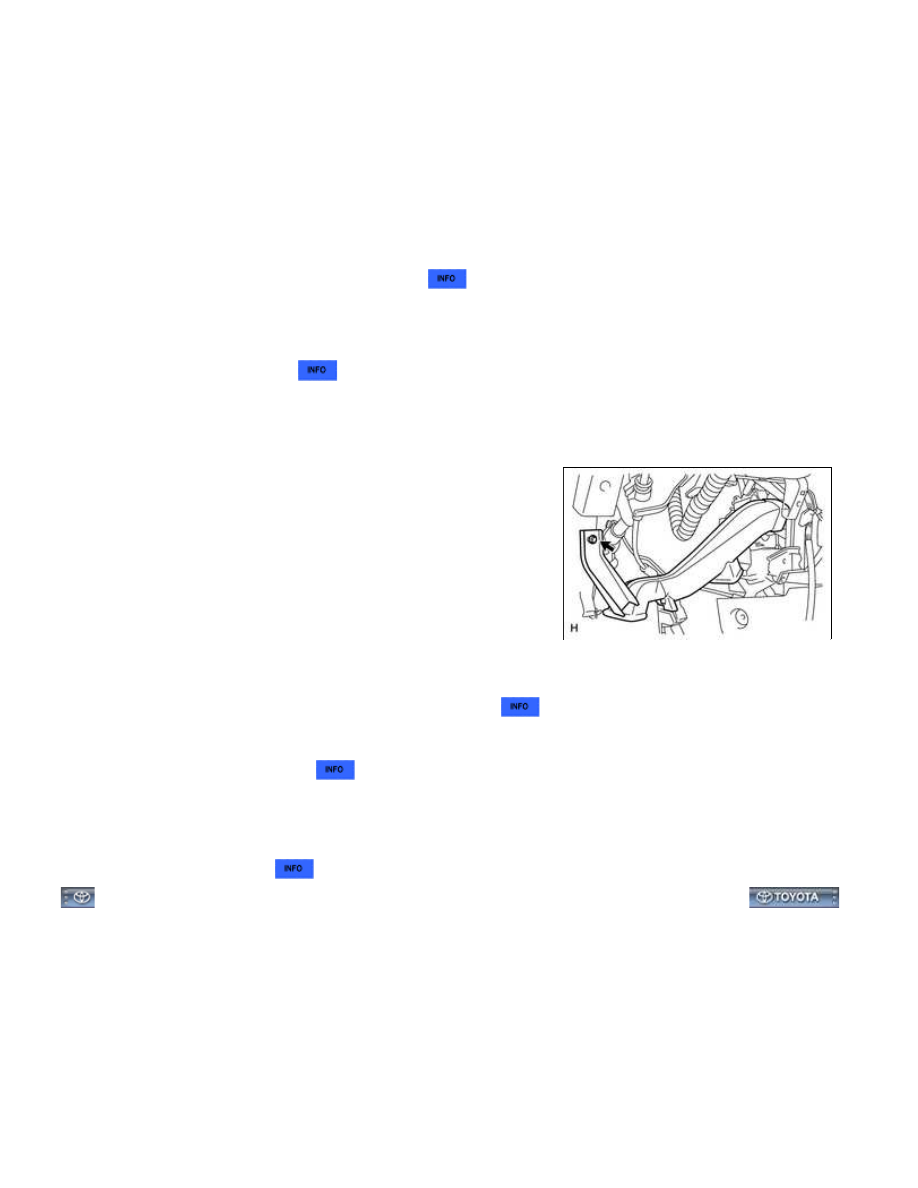

6. INSTALL NO. 1 AIR DUCT SUB-ASSEMBLY

(a) Install the air duct with the bolt.

7. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

(a) Install the lower No. 1 instrument panel airbag assembly



.

8. CHECK AND ADJUST BRAKE PEDAL

(a) Check and adjust brake pedal



.

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

10. CHECK MASTER CYLINDER PRESSURE SENSOR SIGNAL

(a) Check the sensor signal



.

BRAKE: BRAKE PEDAL: INSTALLATION; 2015 MY Tundra [08/2014...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000001HJ902XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: BRAKE SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

NOTICE:

.

without deforming the tube.

a.

Remove the clip.

b.

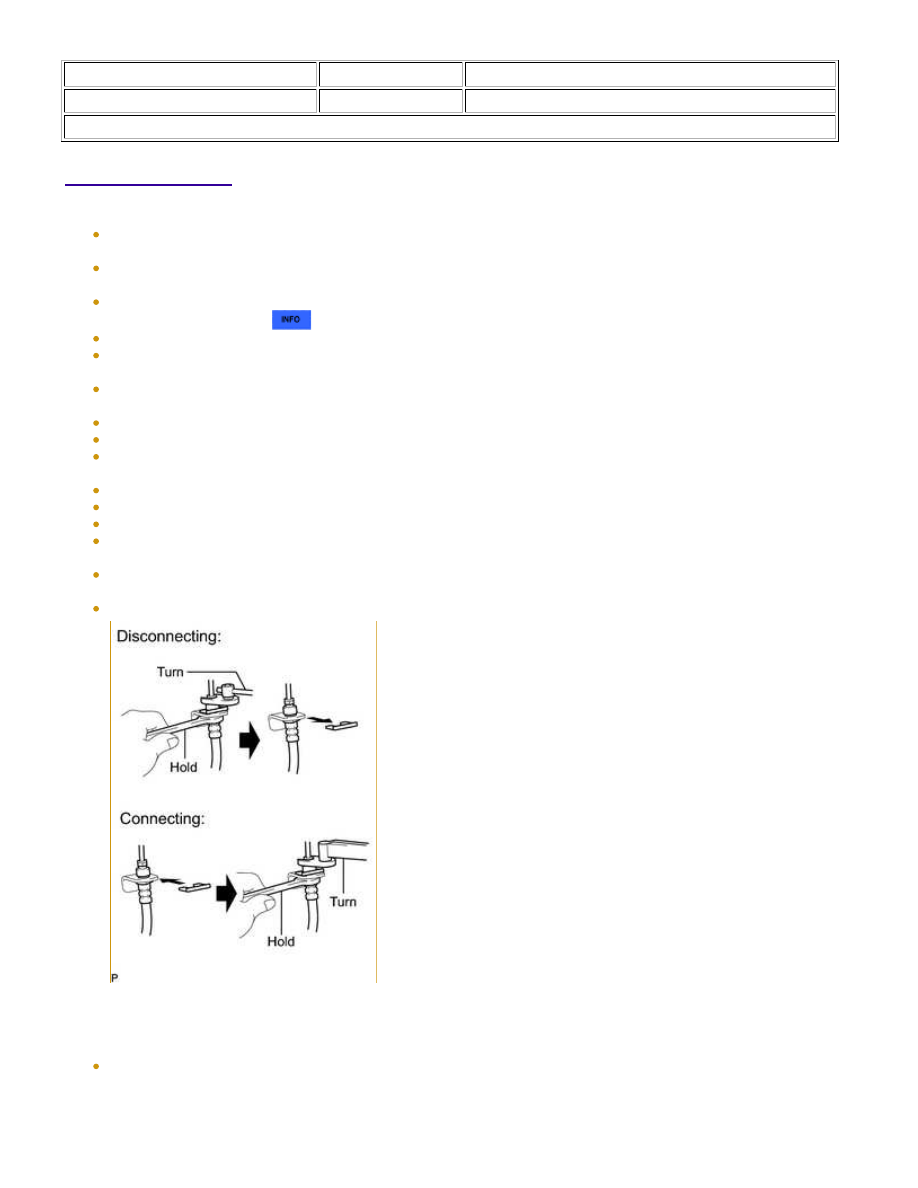

Follow these procedures when connecting the flexible hose and brake tube.

Install a new clip.

a.

Hold the flexible hose with a wrench. Using a union nut wrench, connect the brake tube without

b.

BRAKE: BRAKE SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014...
